Schlüter-TROBA  Natte de drainage de surface

Les terrasses et allées sont souvent recouvertes de dalles posées dans un lit de gravier ou de gravillon, ou dans du mortier. Une construction durable requiert la mise en œuvre d'un drainage et d'une protection de l'étanchéité du support.

Schlüter-TROBA vous permet d'assurer cette longévité. La natte en polyéthylène à bossages résistant à la pression assure un drainage de surface efficace depuis plus de 25 ans. Elle ménage des galeries entre l’étanchéité et la couche de graviers ou de concassé. L’eau d’infiltration pénétrant par la chape parviendra jusqu’à l’étanchéité par les orifices de la natte trapézoïdale, puis sera évacuée sans pression par les galeries, grâce à une pente.


Schlüter-TROBA  Natte de drainage de surface

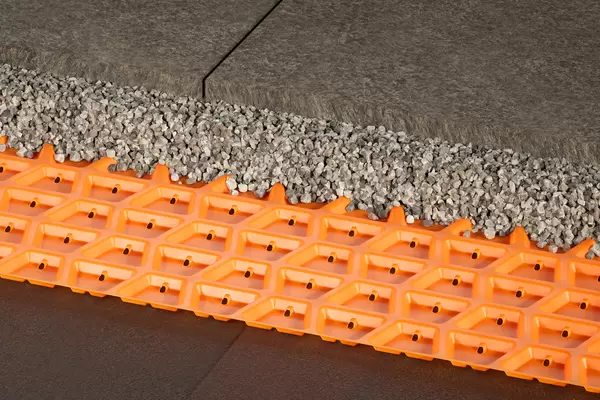

Photo du produit TROBA 1©Schlüter-Systems France

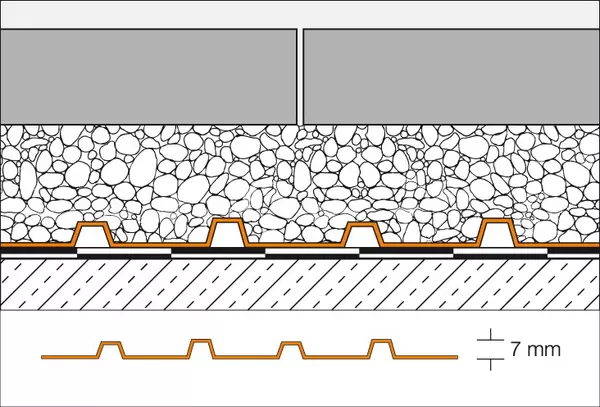

Schéma en coupe TROBA 1©Schlüter-Systems France
zoom_out_map search

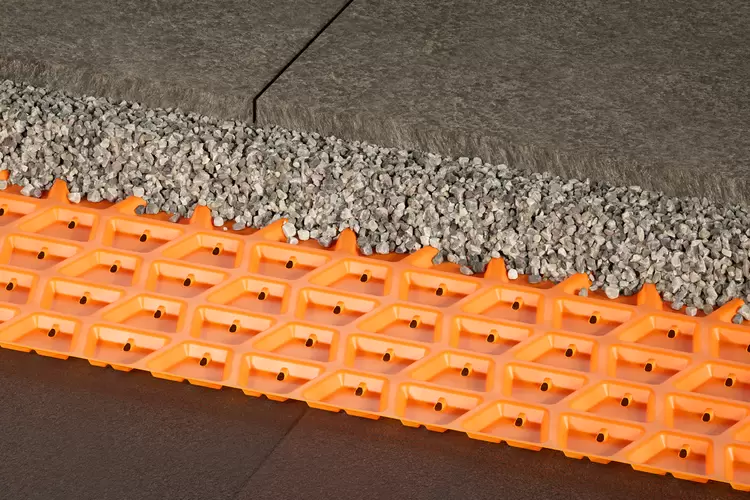

Photo du produit TROBA 1

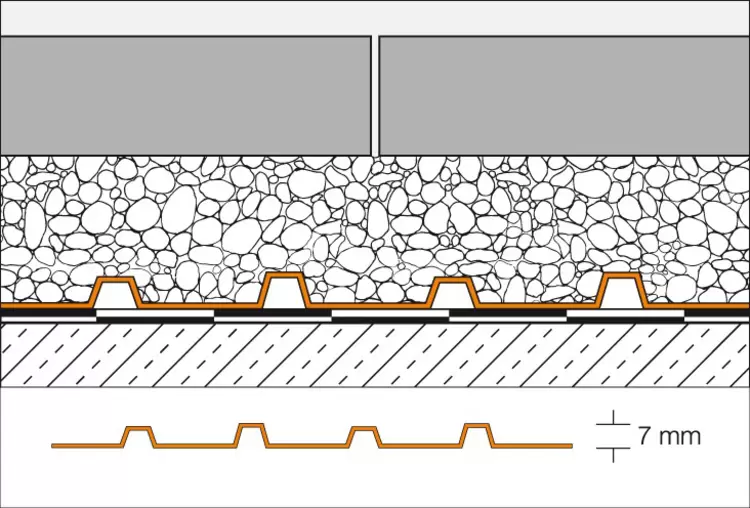

Schéma en coupe TROBA 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Informations générales sur les produits

Schlüter-TROBA est un drainage de surface sûr et durable, destiné à être mis en œuvre au-dessus d’étanchéités horizontales sur une forme de pente. Il s'agit d'une natte en polyéthylène à bossages, résistant à la pression, qui ménage des galeries entre l’étanchéité et la couche de graviers ou de concassé.

Grâce à la structure de la natte, l’eau d’infiltration pénétrant par la chape parvient jusqu’à l’étanchéité par les orifices de la natte puis est évacuée sans pression par les galeries, grâce à une pente. Le drainage de surface Schlüter-TROBA est utilisé avec succès depuis plusieurs décennies.

Comment installer le produit ?

  1. Le support porteur et l'étanchéité posée dessus conformément à la norme DIN 18531 doivent présenter une pente suffisante pour permettre l'évacuation de l'eau.
  2. TROBA se pose librement sur l'étanchéité quelle que soit la pente. La liaison des lés est faite par chevauchement. Les extrêmités des nattes sont superposées au minimum sur une ligne de bossages.
  3. Le revêtement est posé directement sur le drainage TROBA, conformément aux règles techniques en vigueur.
  4. Remarque : pour les finitions des rives, les joints de mouvements et les raccords muraux, nous vous recommandons d’utiliser les profilés correspondants de notre gamme.

A quoi sert le produit ?

Schlüter-TROBA se compose d'une natte en polyéthylène indéformable dotée d'une structure en bossages trapézoïdaux de 8 mm de profondeur. Pour l’évacuation de l’eau d’infiltration, des orifices sont percés aux extrêmités des bossages. La surface d’appui de la natte sur le support est de 50 %, les 50 % restants formant un réseau de canaux de drainage. Le matériau est imputrescible et ne se déforme pas de -40 °C à +80 °C.

Propriétés des matériaux et domaines d’application

Schlüter-TROBA est destiné à être mis en œuvre au-dessus d’étanchéités horizontales sur une forme de pente, conformes à la norme DIN 18531, et constitue un drainage de surface efficace entre l’étanchéité et le revêtement posé dessus. Les principaux domaines d’utilisation sont les balcons et les terrasses, dotés d’une étanchéité de surface.

Le drainage de surface TROBA offre une résistance suffisante contre les contraintes mécaniques résultant par exemple du passage d’engins pour le transport des matériaux.

Le revêtement composé de plaques autoporteuses ou de pavés peut être posé sur des graviers ou sur une couche de concassé. TROBA est une protection de l’étanchéité bitumineuse et empêche l’incrustation de graviers.

L'eau qui s'infiltre par la structure du revêtement est évacuée sans pression par les galeries du système TROBA.

Comment entretenir ce produit

La dalle étant mise en œuvre en pose libre sur un lit de gravier/concassé, elle peut être amenée à basculer légèrement si des charges sont appliquées ponctuellement sur un seul de ses bords.

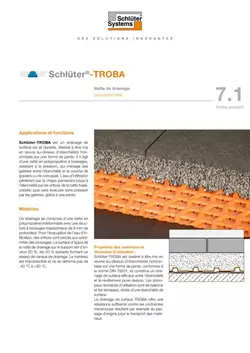

Téléchargements
