Schlüter-TROBA-LINE-TLR-E  Caniveau de drainage avec grille

Une évacuation efficace de l'eau doit être assurée pour garantir la sécurité et la longévité de votre balcon ou terrasse. Notre gamme Schlüter-TROBA-LINE vous garantit une évacuation rapide ainsi qu'une structure accessible d'une faible hauteur.

Schlüter-TROBA-LINE-TLR-E est un caniveau de drainage hautement résistant qui se compose d'une partie inférieure perforée, en forme de U et en acier inoxydable ainsi que d'une grille de drainage en acier inoxydable poli. L’eau passe par les ouvertures du caniveau jusqu’à la couche d’étanchéité et s’écoule grâce à la natte de drainage, entre l’étanchéité et la structure du revêtement, jusqu’au point d’évacuation.

Schlüter-TROBA-LINE-TLGR-E est doté d'une partie inférieure fermée qui permet de diriger l’eau vers un point d’évacuation.


Photo du produit TROBA-LINE-TLR-E 1©Schlüter-Systems France
Schéma en coupe TROBA-LINE-TLR-E 1©Schlüter-Systems France
zoom_out_map search
Photo du produit TROBA-LINE-TLR-E 1
Schéma en coupe TROBA-LINE-TLR-E 1

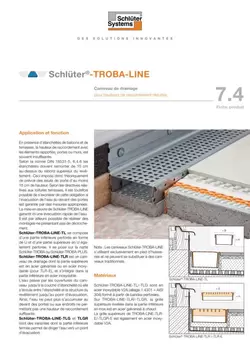

Informations générales sur les produits

En présence d’étanchéités sur les balcons et terrasses, la hauteur de raccordement avec les éléments rapportés, portes ou murs, est souvent insuffisante.

Selon la norme DIN 18531-5, 8.6 les étanchéités doivent remonter de 15 cm au-dessus du rebord supérieur du revêtement.

Ceci impose donc théoriquement de prévoir des seuils de porte d’au moins 15 cm de hauteur. Selon les directives relatives aux toitures-terrasses, il est toutefois possible de s’exonérer de cette obligation si l’évacuation de l’eau au-devant des portes est garantie par des mesures appropriées. La mise en œuvre de TROBA-LINE garantit, dans ce cas, une évacuation rapide de l’eau avec faible hauteur de raccordement.

II est par ailleurs possible de réaliser des structures ne présentant pas de décrochement.

Produits complémentaires

Schlüter-TROBA-LINE-TL/H

Schlüter-TROBA-LINE-TL/H est un dispositif de réglage permettant le calage en hauteur en continu entre 0 et 40 mm, des caniveaux de drainage perforés Schlüter-TROBA-LINE-TL, -TLR et -TLR-E de 40 mm de hauteur.

TL2 H, ajustement en hauteur de H = 0-20 mm
TL4 H, ajustement en hauteur de H = 20-40 mm

Largeur : 75 mm/110 mm/160 mm
Longueur : 135 mm

Schlüter-TROBA-LINE-TL/V

Lors de sollicitations plus élevées telles que le passage de piétons ou la circulation de fauteuils roulants, il est judicieux d’utiliser le renfort TROBA-LINE-TL/V pour les caniveaux de 110 et 160 mm.

Hauteur : 20 mm/40 mm
Longueur : 0,75 m/1,0 m/1,5 m/2,0 m

Comment installer le produit ?

  1. Les balcons ou terrasses doivent présenter une pente et, dans certains cas, être dotés d’une étanchéité parfaitement opérationnelle.
  2. Poser TROBA-LINE-TLR-E sur des plots de mortier ou à l’aide des éléments de réglage en hauteur TROBA-LINE-TL/H ou devant des portes ou des murs afin d’éviter toute stagnation d’eau. Lors du montage de TROBA-LINE, veiller à ce que le nombre de plots de mortier ou d’éléments de réglage en hauteur sur lesquels repose TROBA-LINE-TLR-E soient suffisants pour supporter la charge prévisible. Une partie suffisamment importante du caniveau ne doit pas reposer sur du mortier afin de garantir le passage de l’eau.
  3. En règle générale, il conviendrait de poser tout d’abord TROBA ou TROBA-PLUS en tant que drainage et couche de protection de l’étanchéité existante. Indépendamment du mode de pose du revêtement, il convient de garantir un espace d’évacuation de l’eau suffisamment important au-dessus de l’étanchéité pour que l’eau collectée par TROBA-LINE-TLR-E puisse être dirigée en toute sécurité vers l’évacuation.
  4. S’il est nécessaire d’abouter plusieurs caniveaux, ces derniers peuvent être reliés au moyen des pièces en U fournies. Ces pièces en U peuvent aussi être utilisées comme capuchons de fermeture.
  5. Tirer ensuite la chape ou la structure de revêtement choisie contre le caniveau TROBA-LINE-TLR-E ainsi préparé.

Renfort :

Pour les caniveaux de drainage TROBA-LINE-TL et TLG en 110 mm et 160 mm de large, il peut être nécessaire, selon la charge, de disposer le renfort Schlüter-TROBA-LINE-TL/V.

A quoi sert le produit ?

La face inférieure et la grille de Schlüter-TROBA-LINE-TLR-E/-TLGR-E sont en acier inoxydable V2A (alliage 1.4301 = AISI 304) formé à partir de bandes perforées.

Propriétés des matériaux et domaines d’application

Le choix des caniveaux et de leurs largeurs (75 mm, 110 mm, 160 mm) varie d’un cas à l’autre et doit être déterminé en fonction des quantités d’eau prévisibles et des contraintes mécaniques.

L’acier inoxydable convient particulièrement pour des applications qui exigent non seulement une résistance mécanique élevée, mais aussi une résistance aux sollicitations chimiques telles que l’utilisation de produits de nettoyage acides ou alcalins. L’acier inoxydable ne résiste pas à tous les produits chimiques ; il est attaqué par des produits tels que l’acide chlorhydrique ou l’acide fluorhydrique ou par du chlore et des alcalins à partir d’une certaine concentration. Dans certains cas, ceci peut également concerner des bassins d’eau saline ou d’eau de mer. Il convient donc de définir au préalable les sollicitations prévisibles.

Comment entretenir ce produit

Schlüter-TROBA-LINE-TLR-E ne nécessite pas d’entretien particulier. Selon les besoins, nettoyer le caniveau de drainage et éliminer les saletés susceptibles d’obstruer les orifices du caniveau. La partie supérieure peut être déposée pour le nettoyage. Nous recommandons d’utiliser, si nécessaire, la pâte de nettoyage pour l’acier inoxydable Schlüter-CLEAN-CP.
