Schlüter-KERDI-LINE-VARIO-H 40 WOT  Système d'évacuation pour douches à l’italienne sans siphon

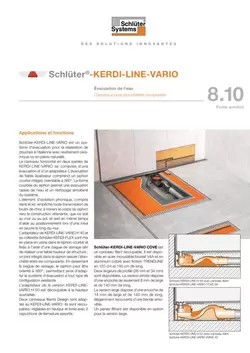

Schlüter-KERDI-LINE-VARIO est un système d'évacuation linéaire adaptable, en plusieurs parties, pour la réalisation de douches à l'italienne avec revêtement céramique ou en pierre naturelle.

Le système d'évacuation horizontal en deux parties de KERDI-LINE-VARIO H 40 WOT se compose d'un corps d'évacuation et d'un adaptateur. Le corps d’évacuation comprend une évacuation très plate pivotant à 360°, sans siphon intégré. La pose d'un siphon central est donc indispensable.

L’élément d’isolation acoustique compris dans le kit empêche toute transmission ponctuelle de bruits de choc depuis le corps d'évacuation vers la construction attenante, que ce soit au mur ou au sol. Il sert en même temps d’aide au positionnement en cas de mise en œuvre le long du mur.

Afin de garantir une très faible hauteur de montage, l’adaptateur Schlüter®-KERDI-LINE-VARIO H 40 et sa collerette intégrée Schlüter®-KERDI-FLEX sont montés en usine dans le corps d'évacuation, équipé d'un joint, et sont fixés à l’aide d’une bague de serrage. Pour tourner le corps d'évacuation à 360°, il suffit de desserrer la bague de serrage. Ce système d’évacuation s’adapte facilement à n’importe quel raccordement existant.

Les caniveaux filants KERDI-LINE-VARIO sont disponibles en deux modèles. Ils peuvent être raccourcis, sont réglables en hauteur et livrés avec deux capuchons de fermeture assortis.

Schlüter-KERDI-LINE-VARIO COVE est un caniveau filant qui peut être raccourci. Il est disponible en acier inoxydable brossé V4A ou en aluminium coloré avec finition TRENDLINE. Il existe en deux longueurs : 120 cm ou 180 cm.

Deux largeurs de profilé (26 mm et 34 mm) sont disponibles. La version en 26 mm dispose d’une encoche de seulement 8 mm de large et de 140 mm de long.

La version large dispose d’une encoche de 14 mm de large et de 140 mm de long, élégamment recouverte d’une bande amovible.

Un panier filtrant est disponible en option pour la version en 34 mm.

Schlüter-KERDI-LINE-VARIO-WAVE est un caniveau filant à raccourcir en forme de W. Il est disponible en acier inoxydable brossé V4A ou en aluminium coloré avec finition TRENDLINE. Il existe en deux longueurs : 120 cm ou 180 cm.

La version aluminium du profilé comprend deux largeurs différentes (34 mm et 42 mm). La version en 34 mm dispose d'une encoche centrale de 14 mm de large et 140 mm de long. La version de 42 mm avec encoche de 24 mm de large et 140 mm de long permet l’ajout du panier filtrant disponible en option.

Dans la version en inox de 42 mm de large, l'encoche mesure 25 mm de large et 140 mm de long et permet également l'ajout du panier filtrant (à commander séparément).

Sur tous les modèles de caniveau KERDI-LINE-VARIO WAVE, un cache esthétique recouvre l'encoche, quelles que soient ses dimensions.

La collerette KERDI collée en usine sur l’adaptateur assure le raccordement du corps d'évacuation à l’étanchéité composite, tant au niveau du sol que des murs. Lors de la mise en œuvre, elle est protégée par un couvercle de protection transparent.

Associée aux systèmes d'étanchéité Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT ou Schlüter-KERDI-BOARD et aux colles Schlüter-KERDI-COLL-L ou Schlüter-KERDI-FIX, elle permet de réaliser des systèmes d'étanchéité composites certifiés dotés d'un système d'évacuation linéaire. Les systèmes d’étanchéité Schlüter disposent d’un agrément technique général (abP) ainsi que d’un agrément technique européen (ETA = European Technical Assessment).

KERDI-LINE est un composant des systèmes d’étanchéité mentionnés ci-dessus et satisfait à la norme d’étanchéité DIN 18534.

Remarque :

La mise en œuvre de KERDI-LINE-VARIO nécessite une chape en pente du fait de sa forme adaptable. La surface de la chape doit être recouverte du système de protection DITRA (voir fiche produit 6.1) ou DITRA-HEAT (voir fiche produit 6.4). Les profilés Schlüter-SHOWERPROFILE-S et -R (voir fiche produit 14.1) permettent de réaliser facilement les liaisons sol/murs. Le profilé SHOWERPROFILE-S avec pente assure la transition avec le sol. L'étanchéité des murs adjacents doit être réalisée à l'aide de KERDI (voir fiche produit 8.1) ou de KERDI-BOARD (voir fiche produit 12.1).

Protection acoustique

En vue de respecter la réglementation relative à la protection acoustique selon les normes DIN 4109, VDI 4100, ÖNORM B 8115-2 et/ou SIA 181, nous recommandons la pose des dalles Schlüter®-KERDI-LINE-SR en combinaison avec les différents systèmes KERDI-LINE-VARIO, qui répondent aux exigences imposées concernant les bruits de choc et d’installation, et les bruits liés à l’utilisation. Pour plus d’informations, veuillez consulter la base de planification.

Mise en œuvre de KERDI-LINE-VARIO H 40

1. Positionner le corps d'évacuation KERDI-LINE-VARIO H 40 et son adaptateur au centre du support ou sur l’élément d’isolation acoustique de 4 mm d’épaisseur fourni (sur une couche d’isolation acoustique appropriée, le cas échéant ; voir également le paragraphe Protection acoustique). Respecter le marquage central sur le couvercle de protection. Pour obtenir un alignement optimal, placer le niveau à bulle fourni dans le renfoncement prévu à cet effet dans le couvercle de protection.
2. En cas de montage le long du mur, le corps d'évacuation, muni de son adaptateur et de son couvercle de protection, est positionné directement devant le mur avec l’élément d’isolation acoustique de 4 mm d’épaisseur fourni dans le kit. Ce positionnement permet de garantir un écart de 11 mm avec le mur (hors revêtement) dans le cas d'une pose de caniveau WAVE. Dans le cas d'un caniveau COVE 26, la pose de l’élément d’isolation acoustique crée un écart avec le mur de 15 mm. Si vous souhaitez n’avoir qu’un écart de 11 mm avec un caniveau COVE 26, il convient d’enlever l’élément d’isolation acoustique au niveau du mur. Sinon, la différence doit être compensée à l’aide d’un matériau approprié, par exemple Schlüter-KERDI-BOARD de 5 mm. Il est également possible d’utiliser le caniveau COVE 34, plus large de seulement 8 mm, et présentant le même design.
3. Pour réaliser le raccordement au tuyau d’évacuation, desserrer la bague de serrage à l’aide de la clé Allen fournie et aligner le corps d'évacuation avec la canalisation existante.
4. S'assurer ensuite que l’adaptateur est correctement inséré jusqu’à la butée. Puis resserrer fortement à la main la bague de serrage.
5. Après avoir réalisé le raccordement au tuyau d’évacuation, vérifier à nouveau que le corps d'évacuation est correctement positionné. En vue de compenser les défauts de planéité ou les différences de hauteur, il est possible de réaliser une chape dans laquelle sera inséré le corps d'évacuation.
6. Effectuer un contrôle d’étanchéité.
7. La pente (2 %) de la douche est réalisée de manière à recouvrir entièrement le corps d'évacuation. Le couvercle de protection vissé en usine sert de repère et arrive à fleur de la chape.

Mise en œuvre de KERDI-LINE-VARIO H 50

1. Positionner le corps d'évacuation KERDI-LINE-VARIO H 50 sur le support ou sur l’élément d’isolation acoustique de 4 mm d’épaisseur fourni. (Il peut également être placé sur une isolation acoustique appropriée ; voir le paragraphe Protection acoustique). Tenir compte du repère de centrage sur le couvercle de protection. Pour obtenir un alignement optimal, placer le niveau à bulle fourni dans le renfoncement prévu à cet effet dans le couvercle de protection. Raccourcir l'adaptateur de façon à ce qu'il arrive à fleur du revêtement de sol et l'ébavurer soigneusement ; puis, après avoir desserré la bague de serrage, l'insérer dans le corps d'évacuation en ajoutant le lubrifiant fourni.
   Remarque : afin de permettre des mouvements en hauteur résultant de la pose de carreaux avec un élément d'isolation acoustique, raccourcir l'adaptateur de manière à ce qu'il ne repose pas directement sur le corps d'évacuation.
2. En cas de montage le long du mur, le corps d'évacuation, muni de son adaptateur et de son couvercle de protection, est positionné directement devant le mur avec l’élément d’isolation acoustique de 4 mm d’épaisseur fourni dans le kit. Ce positionnement permet de garantir un écart de 11 mm avec le mur (hors revêtement) dans le cas d'une pose de caniveau Schlüter-WAVE. Dans le cas d'un caniveau COVE 26, la pose de l’élément d’isolation acoustique crée un écart avec le mur de 15 mm. Si vous souhaitez que l'écart ne dépasse pas 11 mm avec un caniveau COVE 26, il convient d’enlever l’élément d’isolation acoustique au niveau du mur. Sinon, la différence doit être compensée à l’aide d’un matériau approprié, par exemple Schlüter-KERDI-BOARD de 5 mm. Il est également possible d’utiliser le caniveau COVE 34, plus large de seulement 8 mm, et présentant le même design.
3. Pour réaliser le raccordement au tuyau d’évacuation, aligner le corps d'évacuation avec la canalisation existante.
4. S'assurer que le corps d'évacuation est correctement positionné, puis resserrer fortement à la main la bague de serrage.
5. Après avoir réalisé le raccordement au tuyau d’évacuation, vérifier à nouveau que le corps d'évacuation est correctement positionné. En vue de compenser les défauts de planéité ou les différences de hauteur, il est possible de réaliser une chape dans laquelle sera inséré le corps d'évacuation. Si nécessaire, le kit de fixation fourni vous permettra de fixer en option le corps d'évacuation directement dans le support.
6. Effectuer un contrôle d’étanchéité.
7. Avant de couler la chape, retirer le niveau à bulle du corps d'évacuation. La pente (2 %) de la douche est réalisée de manière à recouvrir entièrement le corps d'évacuation. Le couvercle de protection vissé en usine sert de repère et arrive à fleur de la chape.

Désolidarisation et étanchéité

8. Lorsque la chape est praticable, démonter le couvercle de protection. Éliminer, le cas échéant, les défauts dans la chape à l’aide de mortier-colle.
9. Coller ensuite sur la chape, à l’aide de mortier-colle, DITRA (avec un peigne de 3 x 3 mm ou 4 x 4 mm) ou DITRA-HEAT (avec un peigne de 6 x 6 mm). Araser la bande périphérique ainsi que l’élément d’isolation acoustique à la hauteur souhaitée. Le format de carreaux minimum pour DITRA ou DITRA-HEAT doit être de 5 x 5 cm (voir fiche produit 6.1 ou 6.4).
10. Coller la collerette KERDI sur l’étanchéité de surface à l’aide de la colle KERDI-COLL-L (voir fiche produit 8.4) et d’une spatule crantée de 3 x 3 ou 4 x 4 mm et maroufler soigneusement sur toute la surface. Respecter le temps d'ouverture de la colle.
11. Réaliser également les raccordements sol/murs à l'aide des bandes de pontage KERDI-KEBA et de la colle KERDI-COLL-L.
12. Le revêtement peut être réalisé en carreaux ou en pierre naturelle. (Choisir l'épaisseur du revêtement en fonction du caniveau filant)

Mise en œuvre des caniveaux filants

1. Couper le caniveau filant en fonction de la longueur de l’évacuation existante à l’aide du gabarit fourni ou d’une scie à main adaptée (ne pas utiliser de meuleuse d’angle), puis l’ébavurer.
2. Les deux capuchons de fermeture fournis permettent une finition rapide et esthétique.
3. Pour les caniveaux COVE 26 et 34 ainsi que WAVE 34, un cadre de recouvrement est fourni et doit être fixé au préalable à l’aide de mortier-colle sur l’adaptateur.
4. Coller le caniveau filant au moyen de mortier-colle, de telle sorte que le bord supérieur du caniveau arrive à fleur, voire légèrement en dessous du revêtement. Veiller à bien noyer le caniveau filant de la manière la plus uniforme possible dans le mortier-colle, notamment au niveau de l’ouverture, afin d’assurer la bonne répartition des charges.

Remarque :

KERDI-LINE-VARIO peut aussi être posé sur un support bois. Pour plus d'informations, veuillez nous consulter. L’évacuation s’effectue selon le principe de l’évacuation de surface. De par la conception même du caniveau filant, il en résulte une accumulation d’eau d’environ 1 cm au niveau de celui-ci. Le système d’évacuation linéaire KERDI-LINE-VARIO est prévu pour une mise en œuvre uniquement au centre de la douche ou le long du mur, mais pas à l’entrée de la douche.

Pour toute question, veuillez vous adresser à notre service technique.

Le caniveau filant KERDI-LINE-VARIO WAVE est disponible en aluminium anodisé revêtu d’une finition structurée haut de gamme, ou en acier inoxydable V4A (n° de matériau surface : 1.4404 = AISI 316L) brossé.

Le caniveau filant Schlüter®-KERDI-LINE-VARIO COVE est disponible en aluminium anodisé revêtu d’une finition structurée, ou en acier inoxydable V4A (n° de matériau surface : 1.4404 = AISI 316L) brossé.

L'écoulement à courbure / le corps d'évacuation ainsi que l’adaptateur sont en polypropylène (PP) à haute résistance aux chocs.

La collerette KERDI soudée en usine à l’adaptateur et assurant le raccordement à l’étanchéité composite (voir fiche produit 8.1) est en polyéthylène.

La bague de serrage du corps d'évacuation est fabriquée à partir de PVC (polychlorure de vinyle) coloré.

Le couvercle de protection est en ABS (acrylonitrile butadiène styrène) transparent.

Propriétés des matériaux et domaines d’application

Le système d’évacuation Schlüter-KERDI-LINE-VARIO H50 G5 a été testé et certifié selon la norme NF EN 1253-1. Le modèle H40 G5 a été testé et certifié selon la norme NF EN 1253-2. Le modèle H40 G6 correspond à la norme NF EN 1253-6.

Tous les caniveaux filants, à l'exception du caniveau WAVE en aluminium, sont adaptés au passage d'un fauteuil roulant. Les caniveaux filants Schlüter-KERDI-LINE-VARIO sont disponibles dans une grande variété de matériaux et de finitions. Le choix doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres contraintes prévisibles. Vous trouverez ci-dessous quelques remarques générales concernant les propriétés des matériaux.

Les caniveaux filants COVE et WAVE en acier inoxydable brossé V4A (n° de matériau de surface 1.4404 = AISI 316L) conviennent particulièrement pour des applications qui nécessitent non seulement une résistance mécanique élevée, mais aussi une bonne résistance aux produits chimiques tels que les acides, les alcalins et les produits de nettoyage. Ces caniveaux peuvent être utilisés dans les salles de bains d’appartements, de maisons de retraite, d’hôtels, d’écoles ainsi que dans les installations de lavabos et de douches collectives. L’acier inoxydable 1.4404 ne résiste toutefois pas à tous les produits chimiques ; il est attaqué par des produits tels que l’acide chlorhydrique ou l’acide fluorhydrique ou par du chlore et des solutions alcalines à partir d’une certaine concentration. Dans certains cas, ceci peut également concerner des bassins d’eau saline ou d’eau de mer. En cas de sollicitations particulières prévisibles, il convient de vérifier au préalable la compatibilité du produit.

Les surfaces des caniveaux filants COVE et WAVE en aluminium (alu. finition structurée) présentent un aspect naturel. L'aluminium est prétraité (chromaté) et recouvert d’une laque polyuréthane en poudre appliquée par pulvérisation. Le revêtement est résistant aux UV et aux intempéries et sa couleur est stable. Ces caniveaux peuvent être utilisés dans les salles de bains d’appartements, de maisons de retraite ou d’hôtels. Les surfaces apparentes doivent être protégées contre les risques d’abrasion ou de rayures.
