Schlüter-KERDI-LINE-TF  Support à carreler avec cadre en inox

Schlüter-KERDI-LINE est un système d'évacuation linéaire à plusieurs éléments, permettant de réaliser des douches à l'italienne avec revêtement céramique, en pierre naturelle ou autre. Il se compose d’un caniveau en acier inoxydable embouti ainsi que de grilles/cadres au choix. Ces grilles/cadres peuvent être adapté(e)s en fonction de l’épaisseur du revêtement de sol à l’aide du dispositif de montage fourni. KERDI-LINE convient à un montage au centre de la douche ou le long du mur.

Les structures de cadre sont disponibles en 3 versions :

• Sous forme de cadre profilé dont la face visible, brossée, polie miroir ou revêtue par poudre, mesure 10 mm de large
• Sous forme de cadre de contour avec des grilles design élégantes

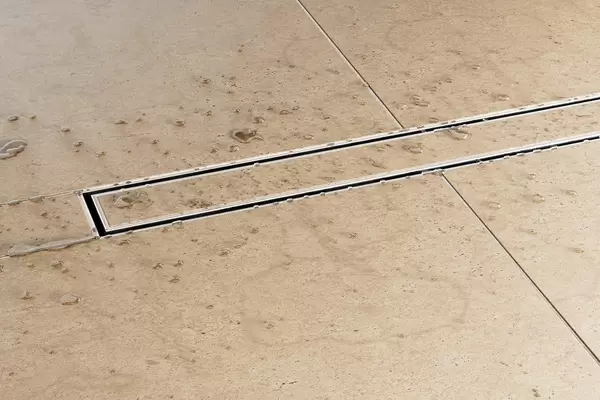

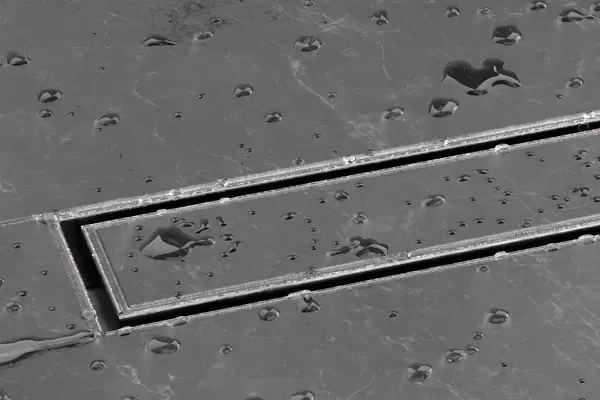

• Sous forme de cadre TF offrant une surface visible discrète et une protection optimale des arêtes.

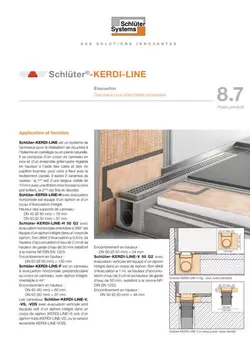

Schlüter-KERDI-LINE-H à évacuation horizontale est équipé d’un siphon intégré et d’un corps d’évacuation.

Hauteur des supports de caniveau : DN 40 (40 mm) = 78 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-H 50 G2 à évacuation horizontale par l’avant est équipé d’un siphon intégré et, conformément à la norme EN 1253, présente un débit d’écoulement ≥ 0,8 l/s pour une hauteur d’accumulation d’eau de 2 cm, ainsi qu'une garde d’eau de 50 mm.

Hauteur des supports de caniveau : DN 50 (50 mm) = 120 mm

Schlüter-KERDI-LINE-F à évacuation horizontale vers l'avant est équipé d'un siphon intégré dans le corps de l'évacuation.

Hauteur des supports de caniveau : DN 40 (40 mm) = 60 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-V, -VS et -KERDI-LINE-VOS pour l'évacuation verticale, par ex. à travers la dalle, sont disponibles en différentes versions. KERDI-LINE-V est équipé d'un siphon intégré dans le corps de l'évacuation. KERDI-LINE-VS et KERDI-LINE-VOS sont fournis avec un siphon-tube – même lorsque l'évacuation est excentrée (KERDI LINE-VOS).

Hauteur des supports de caniveau : DN 50 (50 mm) = 24 mm

Schlüter-KERDI-LINE-V 50 G2 pour l'évacuation verticale est équipé d'un siphon intégré et offre, conformément à la norme EN 1253, un débit d'évacuation ≥ 1,0 l/s pour une hauteur d'accumulation d'eau de 2 cm, ainsi qu'une hauteur de garde d'eau de 50 mm.

Hauteur des supports de caniveau : DN 50 (50 mm) = 48 mm

Tous les systèmes d’évacuation présentés sont disponibles pour les cadres de contour avec grilles design, ainsi que pour les cadres profilés et les cadres TF !

Pour KERDI-LINE-H 50 et KERDI-LINE-H 40, le corps de caniveau s'insère dans le support de caniveau en polystyrène de forme adaptée, pour un montage simple et rapide. Pour KERDI-LINE-V, KERDI-LINE-H 50 G2 et KERDI-LINE-F, le corps et le support du caniveau sont déjà solidaires.

Une collerette du système d’étanchéité KERDI est collée en usine sur la bride adhésive périphérique du corps du caniveau. Elle sert à fixer solidement le corps du caniveau à l’étanchéité composite au niveau du sol et des murs. Associée aux systèmes d’étanchéité Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT, Schlüter-KERDI BOARD et aux colles d'étanchéité Schlüter-KERDI-COLL-L ou Schlüter-KERDI-FIX correspondantes, elle permet de réaliser des systèmes d’étanchéité composites certifiés, dotés d’un système d’évacuation linéaire.

KERDI-LINE est un composant système conforme à la norme allemande DIN 18534 relative à l’étanchéité. Associé aux Schlüter-Systems mentionnés ci-dessus, il dispose d’un certificat général de contrôle de la surveillance des chantiers (abP). Les classes de résistance à l’humidité selon l’abP sont répertoriées dans les fiches techniques correspondantes. Conformément à la directive ETAG 022 (étanchéité composite), KERDI-LINE est un composant d'un système nécessitant un agrément technique européen (ETA, European Technical Assessment). Les produits Schlüter précités, testés en lien avec KERDI-LINE, ont reçu le label CE.

Remarque : Schlüter-KERDI-LINE et les structures de cadre doivent être posés à l’aide de colles à carrelage à base de ciment. L’utilisation de silicone réticulé à l’acide acétique sur les caniveaux, les cadres et les grilles n’est pas autorisée.

Les surfaces visibles des cadres profilés et les grilles – pleines ou perforées – sont en acier inoxydable brossé, poli miroir ou revêtu par poudre. Un support à carreler est disponible aussi bien pour le cadre profilé que pour le cadre TF. Nous proposons également un support de revêtement sans cadre et indépendant de la hauteur (KERDI-LINE-D).

Remarque : avant d’utiliser le cadre TF, vérifier que la distance entre le corps du caniveau et le mur est correcte.

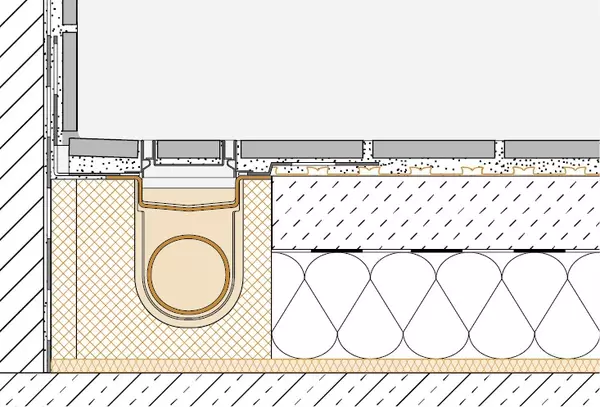

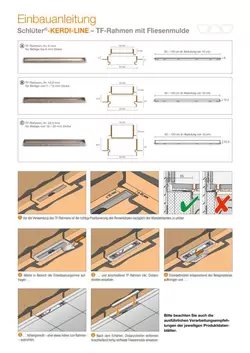

Montage le long d'un mur

1. La collerette Schlüter®-KERDI ainsi que les coins rentrants Schlüter-KERDI-KERECK doivent être collés avec Schlüter®-KERDI-COLL-L.
2. Du mortier-colle est ensuite appliqué dans la zone du caniveau d’évacuation.
3. Selon le modèle, les cadres TF ont une hauteur fixe et sont encastrés dans le lit de mortier par leur côté carrelé.
4. Appliquer un mortier-colle adapté au matériau du revêtement et aligner le revêtement à la bonne hauteur, en le plaçant légèrement plus haut que le cadre.
5. Une fois le durcissement terminé, les bandes d’écartement sont retirées.
6. Le support carrelé peut ensuite être mis en place.

Remarque : l’utilisation de silicone réticulé à l’acide acétique sur les caniveaux, les cadres et les grilles n’est pas autorisée.

Les corps de caniveaux, d’une longueur pouvant atteindre 120 cm, sont fabriqués en acier inoxydable V4A embouti (réf. matériau 1.4404 = AISI 316L). À partir d’une longueur de 130 cm, les corps de caniveau sont fabriqués en acier inoxydable V4A (réf. matériau 1.4404 = AISI 316L) plié, soudé puis décapé. Les corps de caniveaux sont équipés d’une bride adhésive sur laquelle la collerette KERDI est montée en usine. Il s’agit d’une membrane d’étanchéité en polyéthylène souple. Elle est recouverte des deux côtés d’un tissu non tissé spécial.

En fonction du modèle, les corps d’évacuation sont fabriqués en polypropylène (PP) hautement résistant aux chocs ou en acrylonitrile-butadiène-styrène (ABS). Le siphon est en polypropylène renforcé de fibres de verre (PP). Le cadre en acier inoxydable et la grille de recouvrement sont disponibles en acier inoxydable V4A réf. 1.4404 = AISI 316L. Finitions des cadres profilés et des grilles :

• Acier inoxydable brossé
• Acier inoxydable poli miroir
• Acier inoxydable avec revêtement par poudre (laqué)

Le support de caniveau est fabriqué en polystyrène expansé résistant à la pression.

Propriétés des matériaux et domaines d’application

Les corps de caniveau, les cadres ainsi que les grilles ont été testés conformément à la norme EN 1253, certifiés et catégorisés dans la classe K3. Cette classe correspond aux surfaces non exposées à la circulation de véhicules, telles que les pièces humides d'appartements, les maisons de retraite, les hôtels et les écoles, ou les lavabos et douches collectives.

Les corps de caniveaux, cadres et grilles sont adaptés au passage des fauteuils roulants.

KERDI-LINE en acier inoxydable V4A (matériau réf. 1.4404 = AISI 316L) convient particulièrement lorsque des sollicitations mécaniques ou chimiques élevées sont prévues. L’acier inoxydable de qualité 1.4404 n’est toutefois pas résistant à toutes les contraintes chimiques. Cet acier inoxydable n’est donc pas adapté en cas d’exposition à l’acide chlorhydrique ou à l’acide fluorhydrique, ni à certaines concentrations de chlore et de saumure. Dans certains cas, ceci peut également concerner des bassins d’eau saline ou d’eau de mer. Le choix du système d'évacuation de sol doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres contraintes prévisibles. Ne pas utiliser de produits nettoyants agressifs.

KERDI-LINE-TF permet de rendre tout produit mieux adapté aux projets professionnels, comme les hôtels, pour lesquels le support à carreler doit être régulièrement retiré.

Le cadre profilé ainsi que les grilles adaptées A, B et C en acier inoxydable sont également disponibles avec des finitions structurées. Ces surfaces présentent un aspect naturel. L’acier inoxydable a été prétraité et recouvert d’une laque polyuréthane en poudre. Le revêtement est résistant aux UV et aux intempéries et sa couleur est stable. Les surfaces apparentes doivent être protégées des rayures et de l’abrasion.
