Schlüter-KERDI-DRAIN-KDBH Kit d'évacuation pour évacuation horizontale
Conviennent selon la configuration aussi bien pour une utilisation en intérieur que pour une utilisation en extérieur : les kits d'évacuation de sol horizontaux à combiner avec des kits grille/cadre à commander séparément.

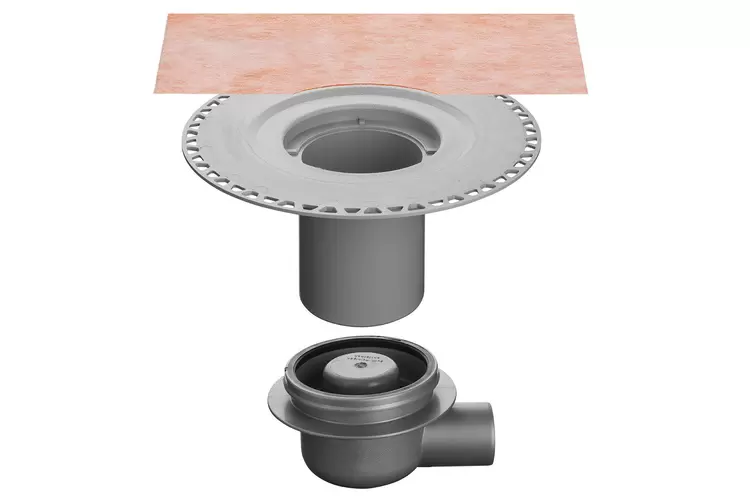

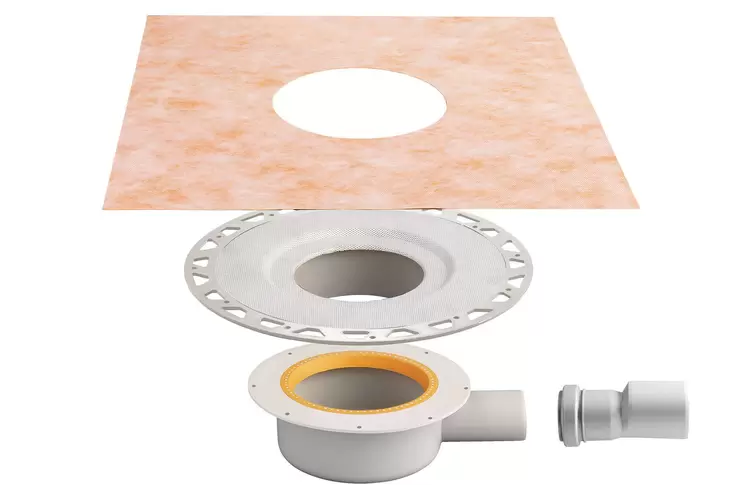

Le kit d'évacuation de sol pour intérieur comprend les composants suivants :
- Collerette Schlüter-KERDI
- Avaloir à platine
- Corps de siphon

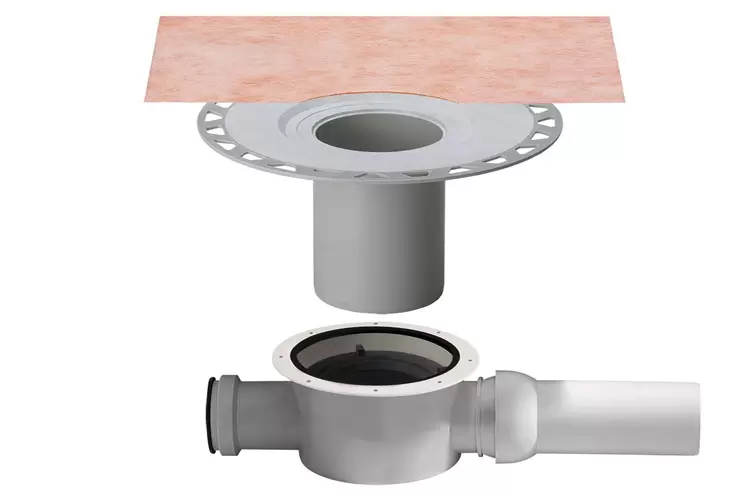

Le kit d'évacuation de sol pour extérieur comprend les composants suivants :
- Collerette Schlüter-KERDI
- Avaloir à platine
- Crapaudine
- Collerette de drainage Schlüter-TROBA-PLUS 8
- Collet en acier inox.
- Évacuation avec raccord d’étanchéité
Informations générales sur les produits
Fonction
Schlüter-KERDI-DRAIN est un système d'évacuation de sol permettant de réaliser une liaison efficace entre l'étanchéité composite et le système d'évacuation du bâtiment. Ce système correspond aux règles techniques reconnues applicables conformément à la fiche technique du ZDB.
La collerette Schlüter-KERDI se colle en tant que raccordement à l'étanchéité sur la platine à perforations trapézoïdales de l'avaloir, recouverte d'un non-tissé.
Les systèmes KERDI-DRAIN sont de conception modulaire et permettent de combiner des kits grille/cadre avec différents kits d'évacuation verticale ou horizontale, avec ou sans siphon.
Schlüter-KERDI-DRAIN-STYLE est une série de kits grille/cadre design avec un cadre discret.
Schlüter-KERDI-DRAIN-BASE est un système d'évacuation de sol horizontale présentant une hauteur réduite qui convient pour le montage dans des douches à l'italienne maçonnées ou réalisées avec les receveurs à carreler Schlüter-KERDI-SHOWER.
Trois kits complets KERDI-DRAIN sont disponibles pour l'installation de systèmes d'évacuation de sol.
Schlüter-KERDI-DRAIN-R10 GT est un siphon avec clapet anti-retour en silicone pour tous les kits grille/cadre de 100 x 100 cm. Il peut être utilisé dans les évacuations servant peu souvent (par exemple dans les salles de bains pour invités ou dans les résidences secondaires) en remplacement du siphon d'origine et évite l'apparition d'odeurs pouvant se produire lors de l'assèchement de systèmes d'évacuation. Avec un débit de 0,4 l/s minimum (selon DIN EN 1253), le siphon avec clapet peut remplacer le siphon d'origine pour une utilisation au quotidien.
Respecter la notice d'entretien jointe dans le kit.
Installation
Comment installer le produit ?
Mise en œuvre de Schlüter-KERDI-DRAIN avec évacuation
- L’évacuation Schlüter-KERDI-DRAIN se monte dans la structure porteuse et se raccorde au système d’évacuation du bâtiment.
- Il est ensuite possible de poser, si nécessaire, l'isolation acoustique ou thermique.
- Après avoir retiré le couvercle de protection de chantier, l’avaloir Schlüter-KERDI-DRAIN est scié en fonction de la hauteur de l’évacuation puis positionné et emmanché sur cette dernière (utiliser éventuellement du lubrifiant pour faciliter l’ajustement).
Remarque : afin de garantir un débattement en hauteur pour des revêtements comportant une isolation, il faut raccourcir l’avaloir de telle sorte qu’il ne repose pas sur l’évacuation. - La chape est ensuite tirée de sorte que la platine à perforations trapézoïdales de l’avaloir Schlüter-KERDI-DRAIN arrive à fleur du haut de la chape.
- Le collage de la collerette KERDI avec la colle d'étanchéité KERDI-COLL-L permet de réaliser une transition étanche avec la surface de la chape. Réaliser l’étanchéité de surface avec Schlüter-KERDI ou un mastic d’étanchéité applicable à la spatule en veillant à assurer un recouvrement suffisant de la collerette.
Lors de l’utilisation de Schlüter-DITRA comme système de protection à l’eau sous carrelage (SPEC), poser tout d’abord cette dernière jusqu’au bord de l’avaloir. Coller ensuite la collerette KERDI sur toute sa surface en recouvrant la natte DITRA. Pour coller la collerette KERDI, utiliser la colle d'étanchéité KERDI-COLL-L. - Il est ensuite possible de coller un revêtement céramique ou en pierre naturelle. Régler la hauteur de la grille à l'aide de l'excentrique (bague de réglage en hauteur) et caler le cadre à l'aide de mortier-colle de sorte que son bord supérieur arrive à fleur du revêtement. La rallonge de cadre présentant un diamètre inférieur à celui de l’avaloir à platine, il est ainsi possible d’aligner la grille et les joints du revêtement carrelé.
Nota :
Le montage de KERDI-DRAIN est également possible sur un support bois. Les détails sont disponibles sur demande.
Mise en œuvre de Schlüter-KERDI-DRAIN-BASE
- Poser le corps de siphon KERDI-DRAIN-BASE dans la structure porteuse (le cas échéant en utilisant une isolation adéquate contre les bruits de choc) et le raccorder au tuyau d’évacuation. Si nécessaire, utiliser le raccord de transition DN 40/50 fourni.
- Mettre en place l’avaloir à platine dans le corps de siphon. Puis couler la chape de sorte que la platine à perforations trapézoïdales de l’avaloir Schlüter-KERDI-DRAIN arrive à fleur de la surface de la chape.
- Le collage de la collerette KERDI avec la colle d'étanchéité KERDI-COLL-L permet de réaliser une transition étanche avec la surface de la chape. Réaliser l’étanchéité de surface avec Schlüter-KERDI ou un mastic d’étanchéité applicable à la spatule en veillant à assurer un recouvrement suffisant de la collerette.
Lors de l’utilisation de Schlüter-DITRA comme système de protection à l’eau sous carrelage (SPEC), poser tout d’abord cette dernière jusqu’au bord de l’avaloir. Coller ensuite la collerette KERDI sur toute sa surface en recouvrant la natte DITRA. Pour coller la collerette KERDI, utiliser la colle d'étanchéité KERDI-COLL-L. Lors du montage de KERDI-DRAIN-BASE en liaison avec KERDI-SHOWER, respecter les instructions de pose correspondantes. - Le revêtement peut être réalisé avec des carreaux d’une épaisseur de 3 à 15 mm. La hauteur de la grille se règle en enfonçant celle-ci avec son support, sans utiliser de lubrifiant, et en la calant par le dessous avec du mortier-colle, de sorte qu’elle arrive à fleur du revêtement.
- Enlever la grille en acier inox. avant la mise en service afin de vérifier le bon positionnement du siphon en exerçant une légère pression (si nécessaire, appliquer du lubrifiant sur le joint).
Nota :
Le montage de KERDI-DRAIN-BASE est également possible dans des supports en bois. Les détails sont disponibles sur demande.
Mise en œuvre de l'avaloir Schlüter-KERDI-DRAIN
- Après la pose éventuelle d’une isolation contre les bruits de choc ou d’une isolation thermique, l’avaloir est positionné en fonction de la hauteur de la structure porteuse et raccordé à l’évacuation.
- La chape est ensuite tirée de sorte que la platine à perforations trapézoïdales de l’avaloir Schlüter-KERDI-DRAIN arrive à fleur du haut de la chape.
- Le collage de la collerette KERDI avec la colle d'étanchéité KERDI-COLL-L permet de réaliser une transition étanche avec la surface de la chape. Réaliser l’étanchéité de surface avec Schlüter-KERDI ou un mastic d’étanchéité applicable à la spatule en veillant à assurer un recouvrement suffisant de la collerette. Lors de l’utilisation de Schlüter-DITRA comme système de protection à l’eau sous carrelage (SPEC), poser tout d’abord cette dernière jusqu’au bord de l’avaloir. Coller ensuite la collerette KERDI sur toute sa surface en recouvrant la natte DITRA. Pour coller la collerette KERDI, utiliser la colle d'étanchéité KERDI-COLL-L.
- Il est ensuite possible de coller un revêtement céramique ou en pierre naturelle.
Nota :
Le montage de KERDI-DRAIN est également possible sur un support bois. Les détails sont disponibles sur demande.
Mise en œuvre du support à carreler Schlüter-KERDI-DRAIN
- Après avoir collé la collerette KERDI avec la colle d'étanchéité KERDI-COLL-L, la pose du revêtement peut commencer. Le revêtement peut être réalisé avec des carreaux en céramique ou en pierre naturelle.
- Support à carreler avec rallonge de cadre et excentrique. Appliquer du mortier-colle sur l’avaloir à platine. Noyer l’excentrique dans le mortier-colle sur l’avaloir puis insérer le cadre en superposant les orifices de vissage et les perforations de l’excentrique.
- Support à carreler avec joint en accordéon et siphon intégré. Le cadre en inox avec joint en accordéon doit être mis en place dans l’avaloir, calé par le dessous avec du mortier-colle et enfoncé jusqu’à la profondeur maximale.
- La pose du revêtement peut commencer après la mise en place de la cale. Il convient de veiller à ce que le revêtement soit posé directement contre la cale sur le cadre. Enlever l’excédent de mortier-colle après le retrait de la cale.
- Appliquer du mortier-colle sur le support à carreler et coller le revêtement découpé selon le format 8,2 x 8,2 cm, de sorte à obtenir sur tout le tour un interstice d’au moins 5 mm pour l’écoulement de l’eau.
Nota :
Pour une découpe nette, utiliser de préférence une machine à découper les carreaux à l’eau, puis chanfreiner les arêtes.
Tenir également compte des indications de la notice de montage fournie avec l’évacuation de sol.
Évacuation à double entrée
- Le système d’évacuation Schlüter-KERDI-DRAIN se monte dans la structure porteuse et se raccorde au tuyau d’évacuation.
- Avant de poser la bande d’étanchéité, démonter la bague de serrage en acier inoxydable. Poser ensuite la bande d’étanchéité et la découper en fonction de la taille de la platine de raccordement à l’étanchéité. La collerette de drainage Schlüter-TROBA-PLUS 8 jointe peut être utilisée comme gabarit de découpe. Après la mise en place de la bande d’étanchéité, poser et visser la bague de serrage en acier inoxydable.
- Mettre en place la crapaudine perforée dans la platine de raccordement à l’étanchéité. Poser ensuite la collerette de drainage Schlüter-TROBA-PLUS 8 fournie sur la platine de raccordement à l’étanchéité. Raccourcir l’avaloir Schlüter-KERDI-DRAIN en fonction de la hauteur de structure à venir et l’emmancher sur la crapaudine perforée.
- Tirer ensuite la chape de sorte que la platine à perforations trapézoïdales de l’avaloir Schlüter-KERDI-DRAIN arrive à fleur du haut de la chape.
- Le collage de la collerette KERDI avec la colle d'étanchéité KERDI-COLL-L permet de réaliser une transition étanche avec la surface de la chape. Réaliser l’étanchéité de surface avec Schlüter-KERDI ou un mastic d’étanchéité applicable à la spatule en veillant à assurer un recouvrement suffisant de la collerette. Lors de l’utilisation de Schlüter-DITRA comme système de protection à l’eau sous carrelage (SPEC), poser tout d’abord cette dernière jusqu’au bord de l’avaloir. Coller ensuite la collerette KERDI sur toute sa surface en recouvrant la natte DITRA. Pour coller la collerette KERDI, utiliser la colle d'étanchéité KERDI-COLL-L.
- La finition peut être réalisée avec des revêtements en céramique ou en pierre naturelle. Régler la hauteur de la grille à l'aide de l'excentrique (bague de réglage en hauteur) et caler le cadre à l'aide de mortier-colle de sorte que son bord supérieur arrive à fleur du revêtement. La rallonge de cadre présentant un diamètre inférieur à celui de l’avaloir à platine, il est ainsi possible d’aligner la grille et les joints du revêtement carrelé.
Nota :
Conformément aux directives relatives aux toitures terrasses, les surfaces de toiture dotées d’un acrotère continu doivent être équipées d’un trop-plein de sécurité. Notre gargouille en acier inoxydable Schlüter-KERDI-DRAIN-SP-E convient idéalement pour cela.
Matériel
A quoi sert le produit ?
Selon les modèles, les corps de siphon sont en polypropylène (PP) à haute résistance aux chocs ou en acrylonitrile butadiène styrène (ABS). L’avaloir est fabriqué en ABS (acrylonitrile-butadiène-styrène) et comporte une platine à perforations trapézoïdales recouverte d’un non-tissé.
La collerette Schlüter-KERDI est une natte d’étanchéité (SEPI) en polyéthylène (PE) dont les deux faces sont revêtues d’un non-tissé assurant un ancrage efficace dans le mortier-colle. Elle permet de garantir l’étanchéité du raccordement de l’avaloir à platine de l’évacuation de sol à l’étanchéité composite.
Vous réaliserez ainsi, en combinaison avec les systèmes d'étanchéité Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT sans câble, Schlüter-KERDI-BOARD et Schlüter-KERDI-SHOWER, ainsi qu'avec les colles correspondantes Schlüter-KERDI-COLL-L ou Schlüter-KERDI-FIX, des systèmes d'étanchéité composite certifiés avec évacuation.
Schlüter-KERDI-DRAIN satisfait à la norme allemande relative aux systèmes d'étanchéité DIN 18534 et dispose, en liaison avec les systèmes Schlüter susmentionnés, d’un agrément technique général (abP, procédure d'homologation imposée en Allemagne).
Pour la classification de résistance à l'humidité d'après l'agrément technique général, se reporter aux fiches techniques des produits correspondants.
Au regard de la directive ETAG 022 (étanchéité composite), Schlüter-KERDI-DRAIN est un composant d'un système avec agrément technique européen (ETA, European Technical Assessment). Les produits Schlüter précités, testés en liaison avec KERDI-DRAIN, arborent le label CE.
La grille est en acier inoxydable V2A (alliage n° 1.4301 = AISI 304) et est également disponible en acier inoxydable V4A (alliage n° 1.4404 = AISI 316L).
Propriétés des matériaux et domaines d’application
Le corps du siphon, les avaloirs à platine et les grilles correspondent à la classe K3 définie par la norme allemande DIN EN 1253 relative aux évacuations pour bâtiments. Cette classe correspond aux zones sans circulation de véhicules, telles que les salles d’eau d’habitations, de maisons de retraite, d’hôtels, d’écoles, de piscines, d’établissements de bains publics, les balcons, loggias et terrasses.
Les évacuations installées dans des zones exposées au gel ne doivent pas comporter de siphon. Si toutefois le montage d’un siphon s’avérait nécessaire, il faudrait alors le prévoir à un autre endroit, par ex. à l’intérieur du bâtiment.
L’évacuation horizontale KD BH 50 GV dispose d’une entrée et d’une sortie. L’entrée est fournie obturée avec un capuchon. Il est possible de retirer le capuchon et de raccorder l’entrée par ex. à un lavabo afin d’assurer un remplissage régulier du siphon.
Les grilles en acier inoxydable 1.4301 (V2A) ou 1.4404 (V4A) conviennent particulièrement pour des applications qui nécessitent non seulement une résistance mécanique élevée mais aussi une bonne résistance aux produits chimiques tels que les acides, les alcalins, les nettoyants ou le sel de déneigement. Selon les contraintes prévisibles, il est alors possible d’opter pour l’acier inox. V2A (alliage 1.4301) ou V4A (alliage 1.4404). En cas de sollicitations plus importantes, par exemple dans des piscines (eau douce), nous recommandons l’utilisation d’inox V4A (alliage 1.4404). L’acier inoxydable V4A ne résiste toutefois pas à tous les produits chimiques ; il est attaqué par des produits tels que l’acide chlorhydrique ou l’acide fluorhydrique ou par du chlore et des solutions alcalines à partir d’une certaine concentration. Dans certains cas, ceci peut également concerner des bassins d’eau saline ou d’eau de mer. Le choix du système d'évacuation de sol doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres contraintes prévisibles. Ne pas utiliser de nettoyant agressif.
Entretien
Comment entretenir ce produit
Schlüter-KERDI-DRAIN/-KERDI-DRAIN-BASE ne nécessite pas d’entretien particulier. Les surfaces en acier inoxydable exposées à l’action de l’air libre ou à des produits agressifs doivent être régulièrement entretenues à l’aide d’un produit de nettoyage doux. Nous recommandons d’utiliser, si nécessaire, la pâte de nettoyage pour l’acier inoxydable Schlüter-CLEAN-CP ou équivalent.
Un nettoyage régulier permet non seulement de préserver l’aspect brillant de l’acier inoxydable, mais aussi de réduire les risques de corrosion. Les produits de nettoyage utilisés ne doivent en aucun cas contenir d’acide chlorhydrique ou fluorhydrique.
Pour le nettoyage de l’évacuation, il est possible de retirer la grille en inox et le siphon.
