Schlüter-KERDI-LINE-BS  Insert pare-feu avec bague de serrage

Schlüter-KERDI-LINE-BS se place dans le corps de siphon du système d'évacuation vertical pour douches à l'italienne (Schlüter-KERDI-LINE-V 50 G2) et empêche la propagation du feu entre les étages.

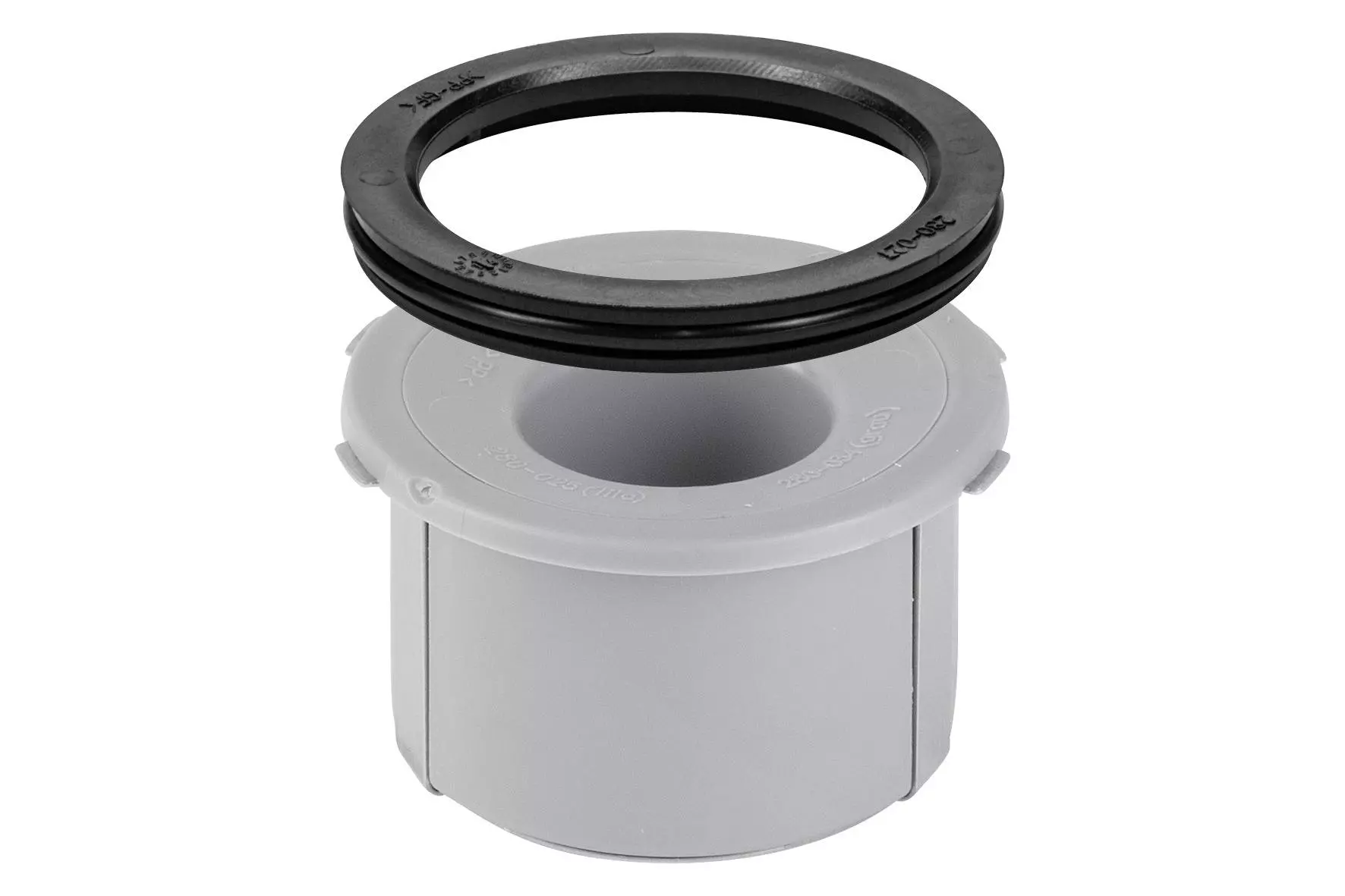

Photo du produit KERDI-LINE-BS 1©Schlüter-Systems France
Schéma en coupe KERDI-LINE-BS 1©Schlüter-Systems France
zoom_out_map search
Photo du produit KERDI-LINE-BS 1
Schéma en coupe KERDI-LINE-BS 1

Informations générales sur les produits

Comment installer le produit ?

Protection antifeu pour KERDI-LINE-V 50 G2 avec Schlüter-KERDI-LINE-BS/-ZBS

Conformément au numéro d'homologation Z-19.17-1719, les pièces de ce système empêchent la propagation du feu entre les étages. L'insert pare-feu (n° d'art. : KL BS) est placé dans le corps de siphon du kit d'évacuation KERDI-LINE-V 50 G2.

Montage de l'insert pare-feu KL BS :

  1. Mettre en place l'insert pare-feu KL BS.
  2. Mettre ensuite en place la bague de blocage en utilisant le lubrifiant fourni.

L’utilisation du joint de traversée (en option, réf. KD ZBS), qui se met en place dans le carottage de la dalle (ø 160 mm), permet d’empêcher le passage de la chaleur, des flammes et de la fumée dans le cas où la température dépasserait 150°C : cette température déclenche l’expansion des produits, présents dans l’insert pare-feu, sous forme d’une mousse avec une durée de résistance au feu R120, R90, R60, R30 (selon la dalle).

La protection anti-feu du joint de traversée KD ZBS ne fonctionne qu’en liaison avec l’insert pare-feu KL BS !

Une autre solution consiste à noyer le corps du siphon dans du béton ou dans un mortier à base de ciment du groupe III.
