Schlüter-BEKOTEC-EN-FI  L'isolant thermique et acoustique

Schlüter-BEKOTEC est le support pour le système de chauffage au sol hydraulique économe en énergie Schlüter-BEKOTEC-THERM.

La dalle à plots Schlüter-BEKOTEC-EN-FI permet, tout comme l’utilisation des autres dalles à plots BEKOTEC, de réaliser une chape fonctionnelle qui constitue la base pour la pose de revêtements céramique ou en pierre naturelle qui ne se fissurent pas.

Les avantages de la dalle BEKOTEC-EN-FI sont les suivants :

  • La mise en œuvre des tubes de chauffage Schlüter en 14 ou 16 mm de diamètre permet une grande flexibilité. Le tube de chauffage de 16 mm permet de réaliser des circuits de chauffage un peu plus longs.
  • L’isolation acoustique intégrée en EPS réduit la transmission des bruits de choc jusqu’à 28 décibels.
  • L’isolation thermique intégrée en EPS dirige la chaleur vers le haut.
  • Elle permet de gagner du temps et d’économiser des matériaux lors de la mise en œuvre.
  • Grâce à sa structure de faible épaisseur, elle est particulièrement efficace sur le plan énergétique.

Schlüter-BEKOTEC-ENFGI-30, le panneau de mise à niveau correspondant, simplifie, quant à lui, le montage des tubes de chauffage au pied du coffret pour collecteur.

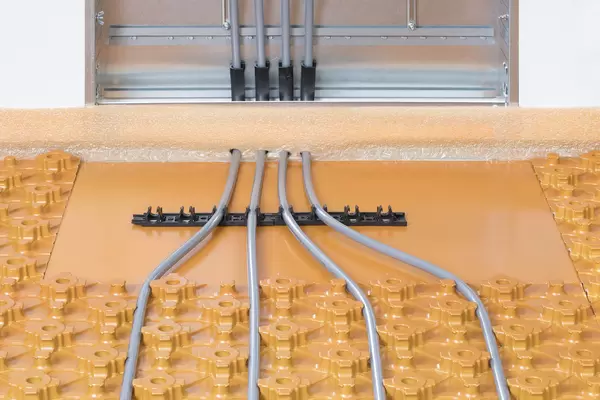

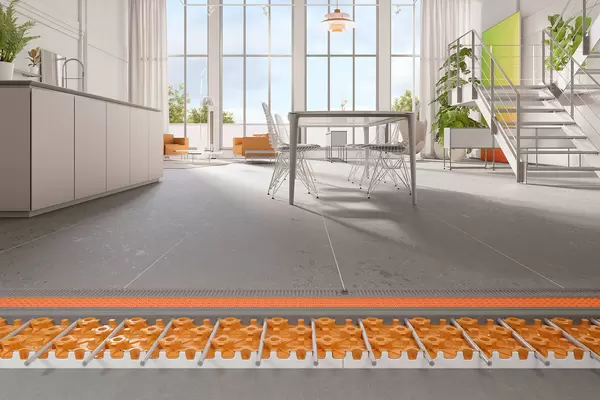

Photo du produit BEKOTEC-EN-FI 1©Schlüter-Systems France
Photo du produit BEKOTEC-EN-FI 2©Schlüter-Systems France

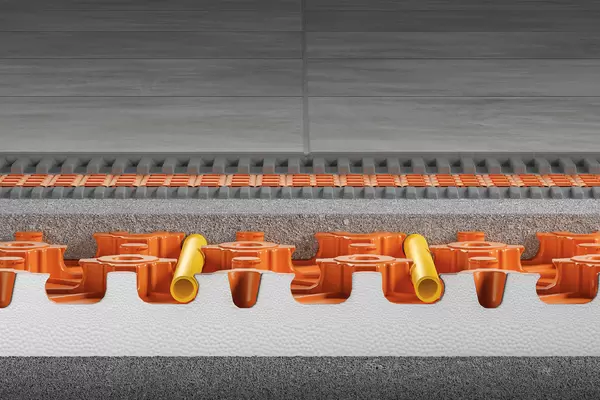

Photo du produit BEKOTEC-EN-FI 3©Schlüter-Systems France

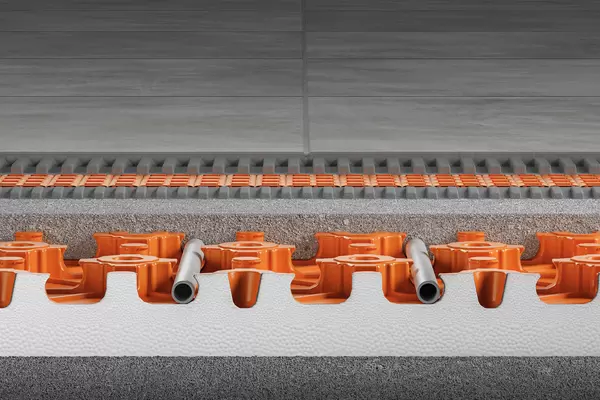

Photo du produit BEKOTEC-EN-FI 4©Schlüter-Systems France

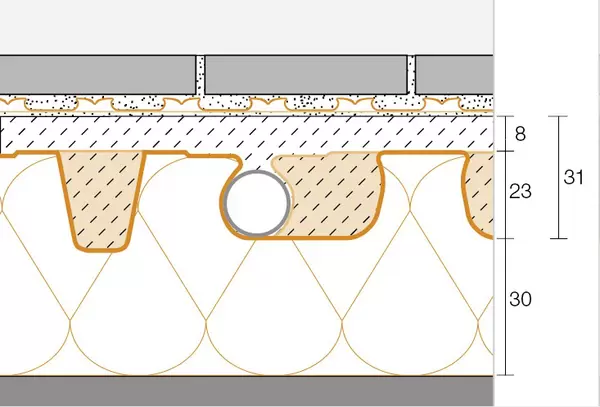

Schéma en coupe BEKOTEC-EN-FI 1©Schlüter-Systems France

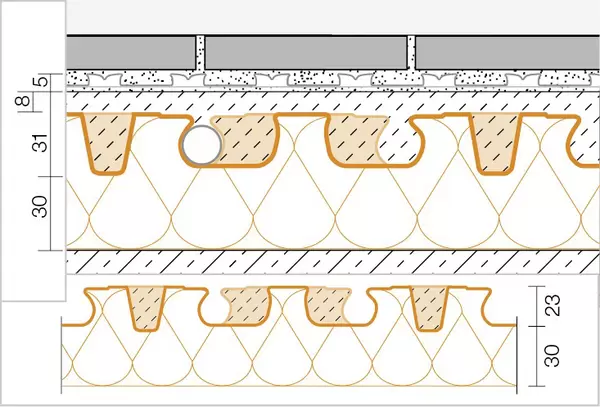

Schéma en coupe BEKOTEC-EN-FI 2©Schlüter-Systems France
zoom_out_map search
Photo du produit BEKOTEC-EN-FI 1
Photo du produit BEKOTEC-EN-FI 2
Photo du produit BEKOTEC-EN-FI 3
Photo du produit BEKOTEC-EN-FI 4
Schéma en coupe BEKOTEC-EN-FI 1
Schéma en coupe BEKOTEC-EN-FI 2

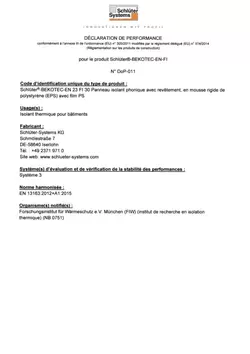

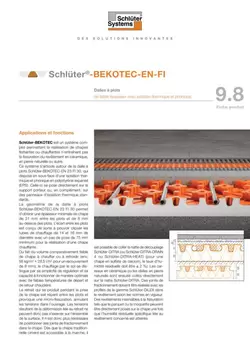

Informations générales sur les produits

Schlüter-BEKOTEC est un système complet permettant la réalisation de chapes flottantes ou chauffantes n’entraînant pas la fissuration du revêtement en céramique, en pierre naturelle ou autre.

Ce système s’articule autour de la dalle à plots Schlüter-BEKOTEC-EN-23-FI-30, qui est complétée par une isolation thermique et acoustique en polystyrène expansé (EPS). Celle-ci se pose directement sur le support porteur ou, en complément, sur des panneaux d’isolation thermique standards.

La géométrie de la dalle à plots Schlüter-BEKOTEC-EN-23-FI-30 permet de réaliser une chape à partir de 31 mm d'épaisseur entre les plots et de 8 mm au-dessus des plots. L’écart entre les plots est conçu de sorte à pouvoir clipser les tubes de chauffage de 14 et 16 mm de diamètre avec un pas de 75 mm minimum pour la réalisation d’une chape chauffante. Du fait du volume comparativement faible de chape à chauffer ou à refroidir (58 kg/m² ≈ 28,5 l/m² pour un recouvrement de 8 mm au-dessus des plots), le chauffage par le sol se distingue par sa simplicité de régulation et sa capacité à fonctionner de manière optimale avec de faibles températures de départ et de retour chaudière.

Le retrait qui se produit pendant la prise de la chape est réparti entre les plots et provoque une micro-fissuration de la chape. Les tensions résultant de la déformation liée au retrait ne peuvent donc pas s’exercer sur l’ensemble de la surface. Il est ainsi possible de se passer de joints de fractionnement dans la chape. Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de découplage Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (pour une chape en sulfate de calcium, le taux d’humidité résiduelle doit être ≤ 2 %). Les carreaux en céramique ou les dalles en pierre naturelle sont ensuite collés directement sur la natte Schlüter-DITRA. Des joints de fractionnement doivent être réalisés avec les profilés de la gamme Schlüter-DILEX dans le revêtement selon les normes en vigueur.

Des revêtements insensibles à la fissuration tels que le parquet ou la moquette peuvent être directement posés sur la chape une fois que l’humidité résiduelle spécifique liée au revêtement concerné est atteinte.

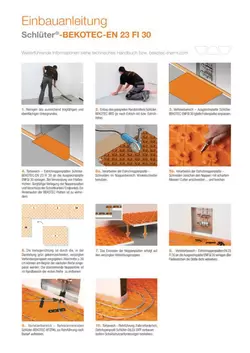

Comment installer le produit ?

  1. La dalle à plots BEKOTEC-EN-23-FI-30 se pose sur un support plan et porteur. Les défauts de planéité du support doivent être compensés par un ragréage ou un ravoirage.
    Des isolants thermiques doivent être, si nécessaire, posés sur le support, conformément aux normes en vigueur. La compressibilité maximale CP3 (≤ 3 mm) est un facteur important lors du choix de ceux-ci (pour la France, SC1 a ou b 1 à 2 CH).
  2. Les chants du revêtement au niveau des murs ou des éléments verticaux doivent être désolidarisés au moyen de la bande périphérique BEKOTEC-BRS selon le type ou la hauteur de la chape.
  3. Les dalles à plots Schlüter-BEKOTEC-EN-23-FI-30 doivent être coupées sur mesure. La plaque à plots doit être retirée dans la zone périphérique de la première rangée. Les découpes ≥ 30 cm peuvent être réutilisées au début de la rangée suivante. Pour l’assemblage des dalles, une rangée de plots est emboîtée dans les plots de liaison situés en périphérie de la dalle adjacente.
    Afin de faciliter le positionnement des tubes au niveau des passages de portes et dans la zone du collecteur, il est préférable d’utiliser le panneau de compensation Schlüter-BEKOTEC-ENFGI-30. Ce panneau est également recouvert, sur sa face inférieure, de 30 mm de polystyrène expansé (EPS). L’utilisation de la réglette autocollante de calage de tubes Schlüter-BEKOTEC-ZRKL permet un guidage exact des tubes dans cette zone.
  4. Les tubes de chauffage d’un diamètre de 14 ou 16 mm peuvent ensuite être clipsés entre les plots. Les pas de pose des tubes doivent être définis en fonction de la puissance calorifique nécessaire.
  5. Dans le cadre de la réalisation de la chape, une chape en ciment frais ou en sulfate de calcium est réalisée avec une épaisseur minimale de 8 mm au-dessus des plots du panneau. Une résistance à la compression de C20 à C35 ainsi qu’une résistance à la traction par flexion de F4, max. F5, doivent être respectées, aussi bien pour une chape en ciment que pour une chape en sulfate de calcium. Si la chape en ciment présente une classe de retrait SW1, il est également possible d’utiliser des produits offrant une résistance à la traction par flexion plus élevée. Pour la compensation de hauteur, il est possible d’augmenter par endroits l’épaisseur de la chape jusqu’à un maximum de 25 mm. Lors de la réalisation d'une chape fluide, il convient de veiller à poser soigneusement les dalles à plots de façon jointive et à condamner les arêtes/extrémités. Il convient de prévenir toute infiltration sous les dalles BEKOTEC. Veiller à ce que les chapes soient compatibles avec ce type d'application.
    Nota : en fonction de l’application prévue, veiller à préalablement informer notre service technique de toute caractéristique divergente de la chape. S’il s’avère nécessaire d’éviter les ponts phoniques entre deux pièces, il convient alors de fractionner la chape aux seuils de portes au moyen du profilé de fractionnement Schlüter-DILEX-DFP.
  6. Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de désolidarisation Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) en tenant compte des indications de mise en œuvre de la fiche produit. Les chapes en sulfate de calcium peuvent être recouvertes de la natte de désolidarisation dès que l’humidité résiduelle est ≤ 2 %.
  7. La natte de désolidarisation peut alors recevoir immédiatement un revêtement en céramique ou en pierre naturelle ou synthétique en pose collée. Conformément aux règles en vigueur, le revêtement sur la natte de désolidarisation doit être fractionné. Pour cela, il convient d’utiliser les profilés de fractionnement Schlüter-DILEX-BWB, -BWS, -KS, -AKW ou -F (voir fiches produit 4.6 - 4.8, 4.18 et 4.23).
  8. Au niveau de la liaison sol/murs, utiliser le profilé de mouvements Schlüter-DILEX-EK ou -RF (voir fiche produit 4.14), en prenant soin d’araser, au préalable, la bande périphérique Schlüter-BEKOTEC-BRS.
  9. Lors de la mise en œuvre du plancher chauffant-rafraîchissant Schlüter-BEKOTEC-THERM, la phase de mise en chauffe peut démarrer dès le 7ème jour après l’achèvement des travaux. En partant de 25 °C, la température de départ sera augmentée chaque jour d’un maximum de 5 °C jusqu’à atteindre la température d’utilisation souhaitée.
  10. Les revêtements insensibles à la fissuration (par exemple, le parquet, les moquettes ou les revêtements synthétiques) sont posés directement sur la chape Schlüter-BEKOTEC, sans natte de désolidarisation. La hauteur de la chape devra alors être adaptée aux caractéristiques respectives des matériaux.
    Nota : outre les instructions de mise en œuvre usuelles, il convient d’observer le taux d’humidité résiduelle admis de la chape spécifique au revêtement sélectionné.
    Pour plus d’informations sur la mise en œuvre de revêtements non céramiques, consulter le manuel technique Schlüter-BEKOTEC-THERM ou contacter notre service technique.

A quoi sert le produit ?

BEKOTEC-EN 23 FI 30 est formé par emboutissage à partir d’une plaque en polystyrène résistant à la pression et comporte en sous-face de la mousse de polystyrène expansé (EPS). Il convient pour la réalisation de chapes traditionnelles en ciment ou en sulfate de calcium ainsi que pour la réalisation de chapes fluides.

Comment entretenir ce produit

Avant et pendant la réalisation de la chape, il peut s’avérer nécessaire de protéger la dalle à plots par des mesures appropriées telles que la pose de planches afin d’éviter d'endommager les plots.
Les produits Schlüter-BEKOTEC-EN-23-FI-30, -ENFGI 30, -BRS et -BTS sont imputrescibles et ne nécessitent pas d’entretien particulier.
Lors de la mise au rebut de BEKOTEC-EN-23-FI-30, le film thermoformé peut être séparé de la plaque de support en polystyrène.
