Schlüter-BEKOTEC-EN-FTS  De stille dekvloernoppenplaat

Schlüter-BEKOTEC is bedoeld als legondergrond voor onze energiebesparende vloerverwarming BEKOTEC-THERM. Bovendien wordt een materiaal- en bouwtijd besparende, zwevende, barstvrije en goed functionerende dekvloer gegarandeerd.

Schlüter-BEKOTEC-EN FTS is een dekvloernoppenplaat en is bedoeld voor het opnemen van BEKOTEC-THERM-HR-verwarmingsbuizen met een ø van 12 mm. Deze wordt met een geïntegreerde contactgeluidisolatie (5 mm) geleverd, waardoor er tot en met 25 dB minder contactgeluid kan worden gerealiseerd.

Schlüter-BEKOTEC-ENFGTS is een bijbehorende compensatieplaat die vóór verwarmingscircuitverdelers wordt geplaatst. Daardoor wordt de montage van de verwarmingsbuizen in de verdelerkast vergemakkelijkt.


Productfoto BEKOTEC-EN-FTS 1©Schlüter-Systems KG
Productfoto BEKOTEC-EN-FTS 2©Schlüter-Systems KG
Productfoto BEKOTEC-EN-FTS 3©Schlüter-Systems KG
Productfoto BEKOTEC-EN-FTS 4©Schlüter-Systems KG
zoom_out_map search
Productfoto BEKOTEC-EN-FTS 1
Productfoto BEKOTEC-EN-FTS 2
Productfoto BEKOTEC-EN-FTS 3
Productfoto BEKOTEC-EN-FTS 4

Schlüter-BEKOTEC-EN 18 FTS is de betrouwbare bekledingsconstructietechniek voor de realisatie van barstvrije en correct functionerende zwevende dekvloeren en verwarmde dekvloeren met bekledingen van keramiek, natuursteen of andere bekledingsmaterialen.

Dit systeem wordt zwevend en rechtstreeks op geschikte, zelfdragende ondergronden, zoals beton, bestaande dekvloeren of aanwezige houten vloerconstructies, gelegd. Voor de verwarming moet de ondergrond worden gecontroleerd op geschiktheid (bewegingsvoegen, randstroken, enz.). Het systeem is gebaseerd op de dekvloernoppenplaat BEKOTEC-EN 18 FTS met een geïntegreerde contactgeluidsisolatie van 5 mm, die rechtstreeks op de draagkrachtige ondergrond wordt gelegd. Voor het systeem werd volgens DIN EN ISO 717-2 een verbetering van het contactgeluid van 25 dB vastgesteld. De daadwerkelijke mate van verbetering bij de desbetreffende constructie is afhankelijk van de plaatselijke omstandigheden (constructieopbouw) en kan afwijken van deze waarde. Daarom zijn de gemeten testwaarden niet altijd van toepassing op de bouwplaatssituatie. Juiste waarden kunnen alleen door directe metingen ter plaatse worden bepaald, rekening houdend met de betreffende werkelijke constructieopbouw. Op basis van de geometrie van de noppenplaat BEKOTEC-EN 18 FTS wordt een minimale laagdikte van de dekvloer van 26 mm tussen en 8 mm boven de noppen verkregen. De afstanden tussen de noppen zijn zodanig ingedeeld dat voor het realiseren van een verwarmde dekvloer de tot het systeem behorende verwarmingsbuizen met een diameter van 12 mm in een raster van 50 mm kunnen worden geklemd.

De vloerverwarming is gemakkelijk regelbaar en kan optimaal worden gebruikt bij een lage aanvoertemperatuur, omdat er een relatief dunne dekvloermassa (bij een bedekking van 8 mm ca. 52 kg/m² ≙ 26 l /m²) moet worden verwarmd of afgekoeld.

De optredende krimp tijdens de uitharding van de dekvloer wordt modulair in het noppenraster afgebouwd. Spanningen ten gevolge van de krimpvervorming kunnen bijgevolg niet inwerken op het volledige oppervlak. Daarom kan worden afgezien van een uitvoering met schijn- en bewegingsvoegen. Zodra de cementdekvloer begaanbaar is, wordt de ontkoppelingsmat Schlüter-DITRA (alternatief: Schlüter-DITRA-DRAIN 4 of Schlüter-DITRA-HEAT) erop gelijmd (calciumsulfaatdekvloer ≤ 2 CM-%). Daarop worden dan rechtstreeks, volgens het dunbedprocedé, keramische tegels of natuursteen geplaatst. Bewegingsvoegen in de bekledingslaag dienen met Schlüter-DILEX in de vereiste afstanden te worden gerealiseerd.

Bekledingsmaterialen die barstbestendig zijn, zoals parket of vaste tapijt, worden rechtstreeks op de dekvloer gelegd zodra de toegelaten bekledingsspecifieke restvochtigheid is bereikt.

Raadpleeg het technisch handboek voor meer informatie.

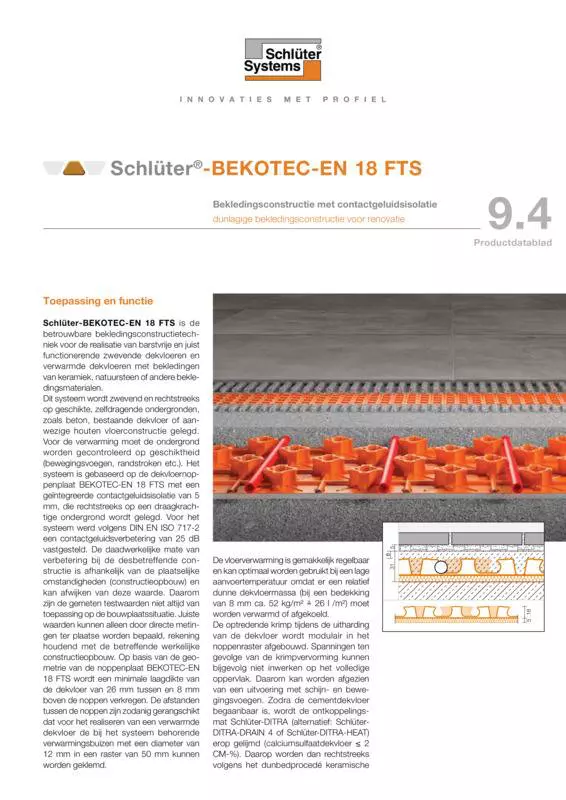

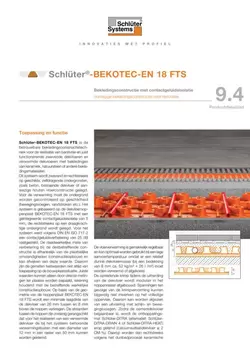

Technische gegevens

  1. Noppengrootte: ca. 40 mm
    Legafstand: 50, 100, 150 mm ...
    Tot het systeem behorende verwarmingsbuizen: ø 12 mm
    De zijden van de noppen zijn voorzien van een holte, zodat verwarmingsbuizen zonder bevestigingsklemmen veilig op hun plaats worden vastgehouden.
  2. Verbindingen:
    de noppenplaten worden onderling verbonden door deze met één noppenrij overlappend in elkaar te steken.
  3. Nuttige oppervlakte: 1,4 x 0,8 m = 1,12 m²
    Plaathoogte: 23 mm (incl. 5 mm contactisolatie)
  4. Verpakking: 10 stuks/doos = 11,2 m²
    De grootte van de doos bedraagt ca. 1500 x 855 x 185 mm.
  • Garantiewaarborg:

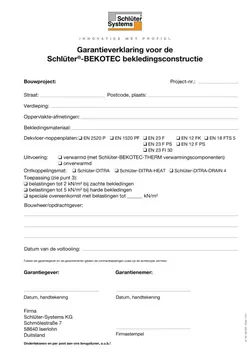

    Op voorwaarde dat de montagehandleiding wordt nageleefd en de bekleding volgens de voorschriften wordt geplaatst, biedt Schlüter-Systems vijf jaar garantie op de bruikbaarheid en schadevrijheid van de bekledingsconstructie.
  • Barstvrije bekleding:
    Het BEKOTEC-systeem is zodanig uitgevoerd dat drukspanningen van de dekvloer modulair in het raster van de noppenbaan worden afgebouwd. Er wordt afgezien van een constructieve wapening.
  • Vervormingsarme constructie:
    De volgens het BEKOTEC-systeem gemaakte bekledingsconstructie is in gebruikstoestand vrij van restspanningen, zodat vervormingen van het oppervlak vrijwel zijn uitgesloten. Dat geldt met name ook voor belastingen door temperatuurschommelingen, bijv. bij verwarmde dekvloeren.
  • Voegloze dekvloer:
    Omdat via de dekvloer van het BEKOTEC-systeem de optredende drukspanningen gelijkmatig over het volledige oppervlak afvloeien, kan er worden afgezien van uitzettingsvoegen in de dekvloer.
  • Bewegingsvoegen in het voegraster van de tegel- resp. natuursteenbekleding:
    Bij het BEKOTEC-systeem kunnen de bewegingsvoegen tijdens het plaatsen van de tegel- of natuursteenbekleding worden aangepast aan het gewenste voegraster van de bekleding; er moeten immers geen scheidingsvoegen uit de dekvloer in de vloerbekleding worden overgenomen. Er dient slechts rekening te worden gehouden met de algemene regels voor het indelen van de bekledingsvelden.
  • Korte bouwtijd:
    De volgens het BEKOTEC-systeem gerealiseerde dekvloer kan met behulp van de ontkoppelingsmat direct na begaanbaarheid met keramische tegels, natuursteen of kunststeen worden bekleed. Als een vloerverwarming wordt ingebouwd, kan de afgewerkte bekledingsconstructie al na zeven dagen worden opgewarmd.
  • Geringe materiaalbehoefte:
    Bij een dekvloeroverlapping van 8 mm is slechts ca. 52 kg/m² ≙ 26 l/m² dekvloermassa nodig. Een voordeel dat wordt weerspiegeld in de statische berekening.
  • Snel reagerende vloerverwarming:
    Een volgens het BEKOTEC-systeem in combinatie met een vloerverwarming aangebrachte bekledingsconstructie reageert in vergelijking met traditionele, verwarmde dekvloeren sneller op temperatuurveranderingen, omdat er, afhankelijk van de uitvoering, een aanzienlijk kleinere massa moet worden afgekoeld of opgewarmd. Daarom kan de temperatuur van de vloerverwarming lager worden ingesteld, waardoor energie wordt bespaard.
  1. Schlüter-BEKOTEC-EN 18 FTS wordt op een voldoende draagkrachtige en vlakke ondergrond gelegd. Oneffenheden moeten vooraf worden geëgaliseerd.
  2. De bekledingsranden aan de wand of inbouwelementen moeten met de 8 mm dikke randstrook Schlüter-BEKOTEC-BRS 808 KSF worden voorzien. De aan de randstrook geïntegreerde, klevende steunvoet is aan de boven- en onderkant voorzien van een klevende bevestigingsstrook. Door de verlijming van de randstrook op de ondergrond en de voorspanning van de steunvoet wordt de randstrook tegen de wand gedrukt. Door de BEKOTEC-noppenplaat op de kleefbasis te leggen, ontstaat er een verbinding waarbij de plaat op de ondergrond wordt bevestigd en die verhindert dat vloeibare dekvloer tijdens de verwerking kan doorsijpelen.

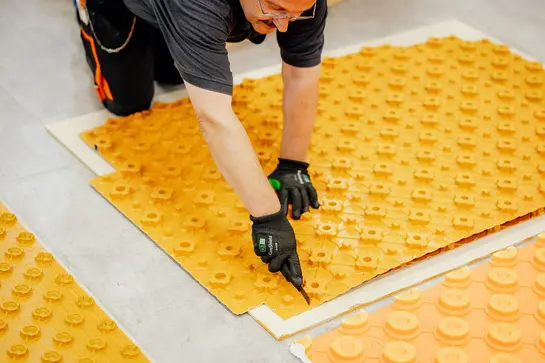

  3. Om geluidsbruggen te vermijden, moeten de noppenplaten BEKOTEC-EN 18 FTS in de randzone nauwkeurig passend worden uitgesneden. Voor de verbinding worden de noppenplaten in de smallere verbindingsnoppen langs de rand in elkaar geklikt (zie foto).

    In de deuropening en aan de verdeler kan voor het eenvoudig plaatsen van de buizen de vlakke compensatieplaat Schlüter-BEKOTEC-ENFGTS worden gebruikt, die onder de noppenplaat wordt geplaatst en met dubbelzijdig kleefband wordt bevestigd. Eventueel moet hier in de overgangszones de contactgeluidsisolatie van de noppenplaat passend worden verwijderd. Met de zelfklevende buisklemhouder Schlüter-BEKOTEC-ZRKL 10/12 worden de buizen nauwkeurig in deze zone aangebracht.

  4. Voor het realiseren van de BEKOTEC-THERM vloerverwarming worden de bij het systeem behorende verwarmingsbuizen met een diameter van 12 mm tussen de van een holte voorziene noppen geklemd. De buisafstanden moeten overeenkomstig het vereiste verwarmingsvermogen aan de hand van de BEKOTEC verwarmingsdiagrammen worden gekozen.
  5. In het kader van de dekvloerinbouw wordt verse cementdekvloer met kwaliteit CT-C25-F4, max. F5 of calciumsulfaatdekvloer CA-C25-F4, max. F5 met een minimale dekvloerbedekking van 8 mm in de noppenplaat ingebracht. Als hoogtecompensatie kan de laagdikte gedeeltelijk tot maximaal 20 mm worden verhoogd. Ook geschikte vloeibare dekvloeren CAF/CTF die aan de specificatie voldoen, kunnen worden gebruikt. Hierbij moet rekening worden gehouden met de systemen die voor deze toepassing zijn goedgekeurd.

    Let op: afwijkende dekvloereigenschappen dienen vooraf, per project met onze technische verkoopafdeling te worden besproken.

    Om contactgeluidsoverdracht tussen twee ruimten te voorkomen, moet de dekvloer op die plaatsen worden gescheiden met het uitzettingsvoegprofiel Schlüter-DILEX-DFP.

  6. Onmiddellijk na het bereiken van een beginsterkte die toelaat dat op de cementdekvloer kan worden gelopen, kan de ontkoppelingsmat Schlüter-DITRA (alternatief: Schlüter-DITRA-DRAIN 4 of Schlüter-DITRA-HEAT) met inachtneming van de verwerkingsinstructies van productfiche 6.1 (alternatief: 6.2 of 6.4) worden verlijmd. Calciumsulfaatdekvloeren kunnen met de ontkoppelingsmat worden bekleed, zodra een restvochtigheid ≤ 2 CM-% wordt bereikt.
  7. Op de bovenkant van de ontkoppelingsmat kan dan direct een bekleding van keramiek of natuursteen volgens het dunbedprocedé worden geplaatst. De bekleding moet boven de ontkoppelingsmat d.m.v. bewegingsvoegen in velden worden ingedeeld overeenkomstig de geldende voorschriften. Voor het realiseren van de bewegingsvoegen moeten de profielen Schlüter-DILEX-BWB, -BWS, -KS of -AKWS worden gebruikt (zie productfiche 4.6 - 4.8 en 4.18).
  8. Als flexibele randvoeg bij de overgang tussen vloer en wand moet het hoekbewegingsprofiel Schlüter-DILEX-EK resp. -RF (zie productfiche 4.14) worden geplaatst. Het uitstekende deel van de randstrook BEKOTEC-BRS 808 KSF moet vooraf worden afgesneden.
  9. Bij het gebruik van de klimaatregelende tegelvloer BEKOTEC-THERM als vloerverwarming kan de afgewerkte bekledingsconstructie al na zeven dagen worden opgewarmd. Beginnend bij 25 °C kan de aanvoertemperatuur dagelijks met max. 5 °C worden verhoogd tot de gewenste gebruikstemperatuur.
  10. Bekledingsmaterialen die geen risico lopen op barsten (bijv. parket, vast tapijt of kunststof bekledingen), worden zonder ontkoppelingsmat rechtstreeks op de BEKOTEC-dekvloer aangebracht. Daarbij moet de hoogte van de dekvloer aan de desbetreffende materiaaldikte worden aangepast.

    Let op: naast de geldende verwerkingsrichtlijnen dient rekening te worden gehouden met de voor het gekozen bekledingsmateriaal toegelaten restvochtigheid van de dekvloer. Gedetailleerde verwerkingsinstructies in combinatie met niet-keramische bekledingen kunt u vinden in het technisch handboek voor Schlüter-BEKOTEC-THERM of verkrijgen bij onze technische verkoopafdeling.

Schlüter-BEKOTEC-EN 18 FTS met een contactgeluidsisolatie van 5 mm is gemaakt van drukstabiele polystyreen-structuurfolie. Het contactgeluidsvlies bestaat uit een speciale combinatie van textielweefsel. Schlüter-BEKOTEC-EN 18 FTS is geschikt voor toepassing van klassiek aangebrachte dekvloeren op basis van cement of calciumsulfaat en voor vloeibare dekvloeren.

Schlüter-BEKOTEC-EN 18 FTS en -ENFG rotten niet en vereisen geen bijzondere verzorging of onderhoud. Voor en tijdens het storten van de dekvloer moet de noppenplaat door aangepaste maatregelen, bijv. het leggen van loopplanken, worden beschermd tegen beschadigingen door mechanische invloeden.
