Terrastegels zwevend plaatsen

Los plaatsen zonder lijmen: de systeemoplossingen Schlüter-TROBA geven uw outdoor-tegels veilige grip en waarborgen betrouwbare afwatering.

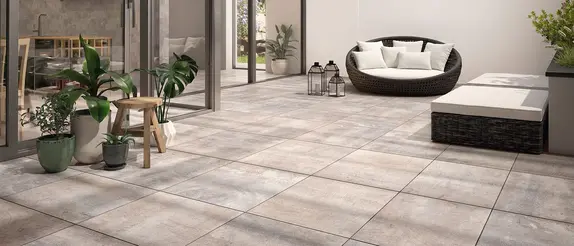

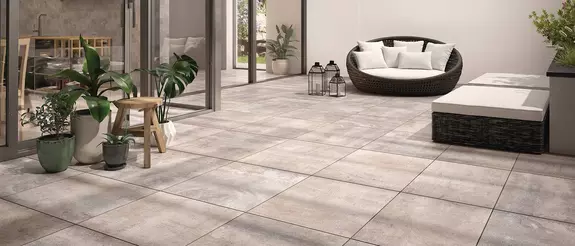

Terras met los geplaatste tegels en loungemeubels

Aantrekkelijke terrasoppervlakken met open voegen

Geen mortel, geen lijm, geen voegmassa: wanneer terrastegels los of zwevend worden geplaatst, steunen ze op een splitbed of een andere geschikte onderlaag zoals tegeldragers of mortelringen. Dit type plaatsing heeft vanwege de constructie veel voordelen – en verloopt met onze Schlüter-TROBA systeemoplossingen ook moeiteloos.

Gedeeltelijk overdekt terras met tegelbekleding van groot formaat en zwembad © Schlueter-Systems

De systeemoplossingen van de serie Schlüter-TROBA bieden innovatieve producten voor iedereen die professioneel bekledingen voor tuin- en landschapsinrichtingen plaatst.

Gedeeltelijk overdekt terras met tegelbekleding van groot formaat en zwembad © Schlueter-Systems

De componenten van de serie TROBA-LEVEL zijn variabel combineerbaar en nivelleren hellingen tot 10 % tot op de millimeter nauwkeurig.

Randstrook van lichtgrijze terrastegels tussen een huis en aangrenzend perk © Schlueter-Systems

Een systeem voor de optimale randoplossing: aan de rand van dit bed werden los geplaatste tegels gecombineerd met de kiezelvangrand TROBA-LINE-TLK-E.

Wat is losse plaatsing?

Bij losse of zwevende plaatsing is geen vaste verbinding tussen bekleding en onderbouw nodig – de terrastegels steunen, afhankelijk van de constructie, los, alleen aan de hoeken of met het volledige oppervlak op een geschikte onderlaag. Dit soort plaatsing is optimaal, wanneer outdoor-tegels of natuursteen op terrassen, dakterrassen of balkons gewenst zijn. Het resultaat is een bekleding met open voegen, die op elk gewenst moment weer kan worden verwijderd. Het oppervlaktewater stroomt door de voegen naar het afdichtingsniveau en wordt vandaar via een met een helling gerealiseerde oppervlaktedrainage afgeleid. Een vakkundige voorbereiding van de ondergrond met het oog op afdichting en afwatering is daarbij doorslaggevend.

Om een bekleding zwevend te plaatsen, zijn in functie van de ondergrond drie verschillende constructieopbouw-types mogelijk:

Plaatsing in splitbed

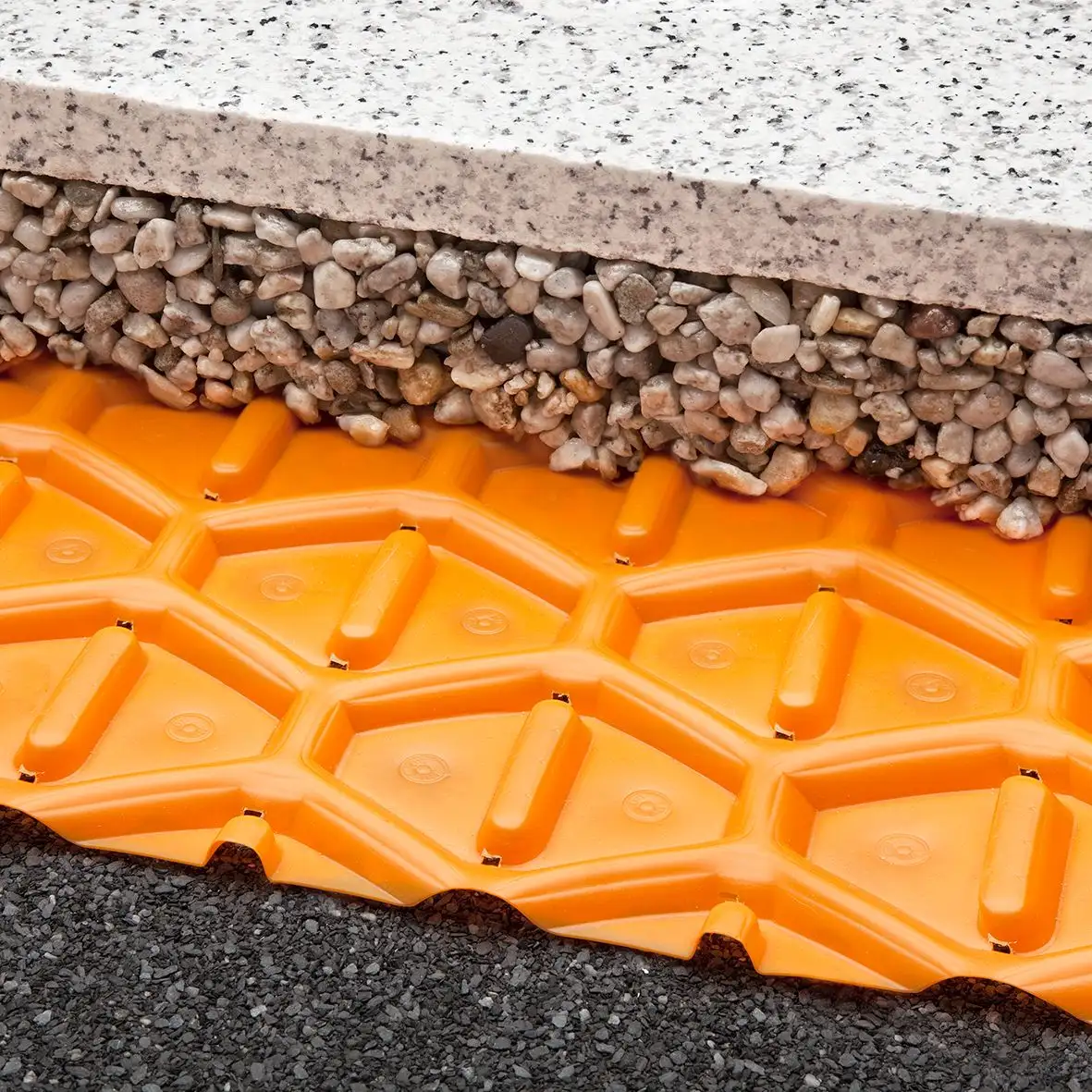

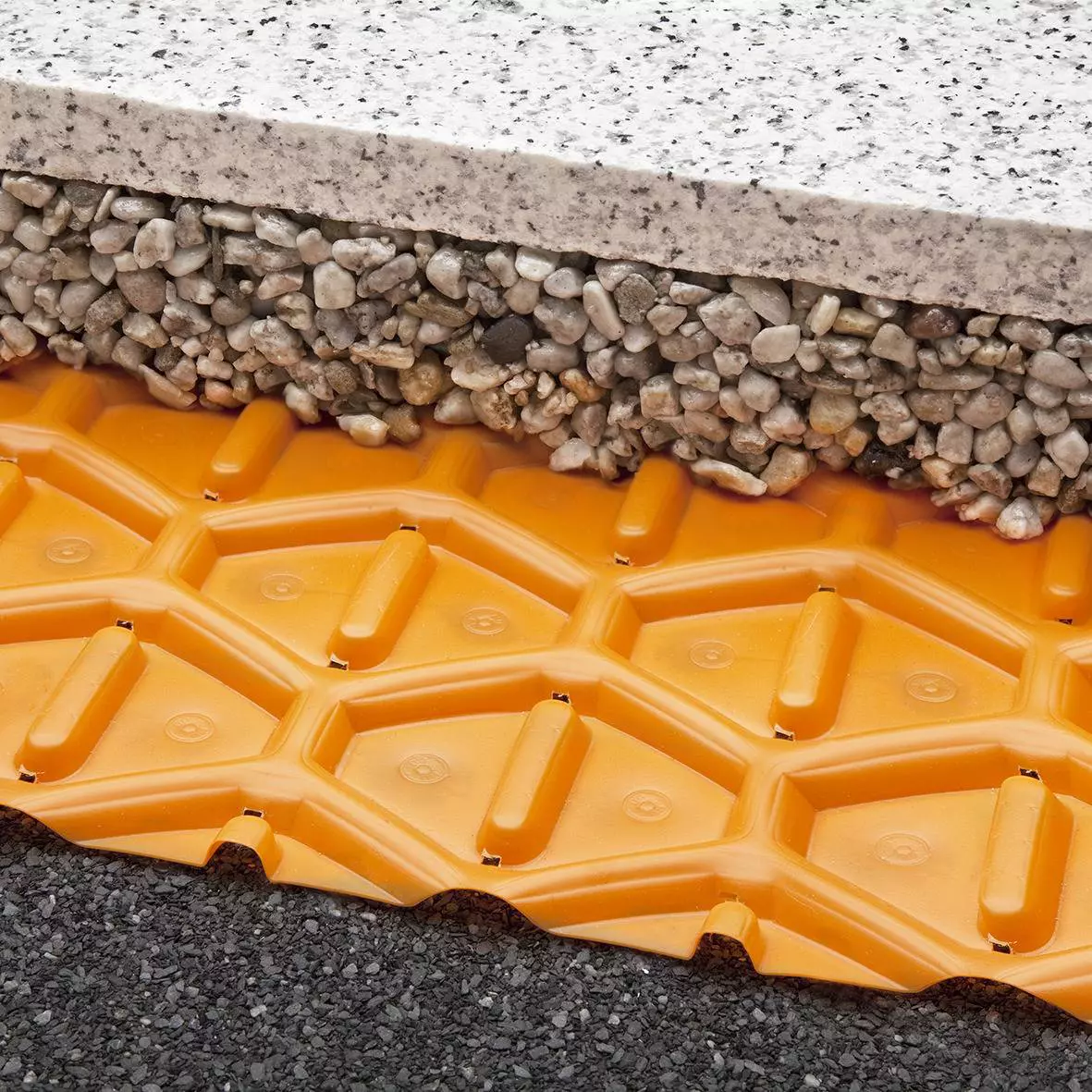

In splitbed geplaatste terrastegel

Bij deze constructie liggen de tegels direct in een laag van verdicht bulkmateriaal met een helling van 2 %.

Plaatsing op mortelringen

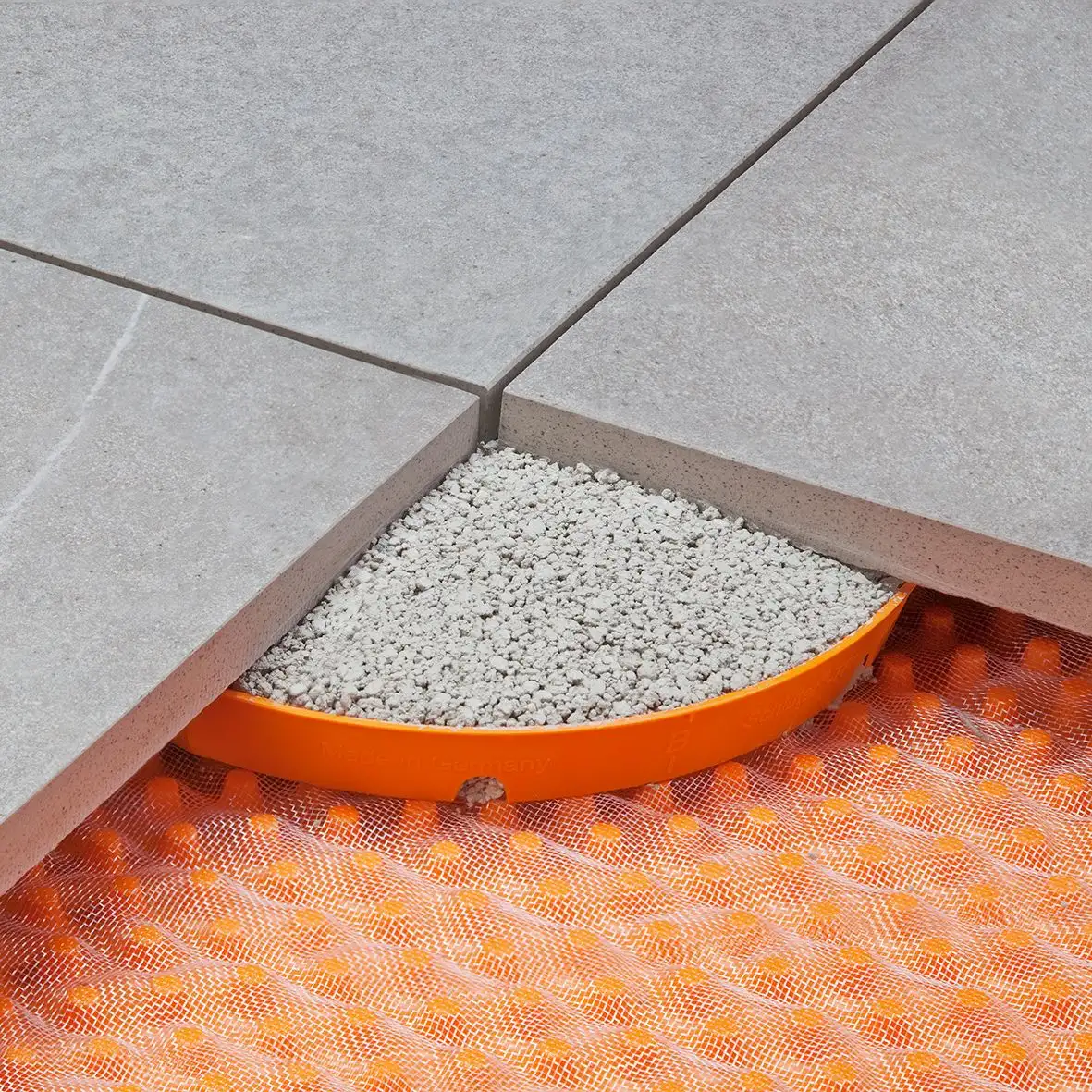

Drie aan de hoeken op een mortelring geplaatste terrastegels © Schlueter-Systems

Bij deze opbouw dienen mortel- of bekistingsringen aan de voegkruispunten en evt. het midden van de tegel als plaatsingshulp.

Losse plaatsing op tegeldragers

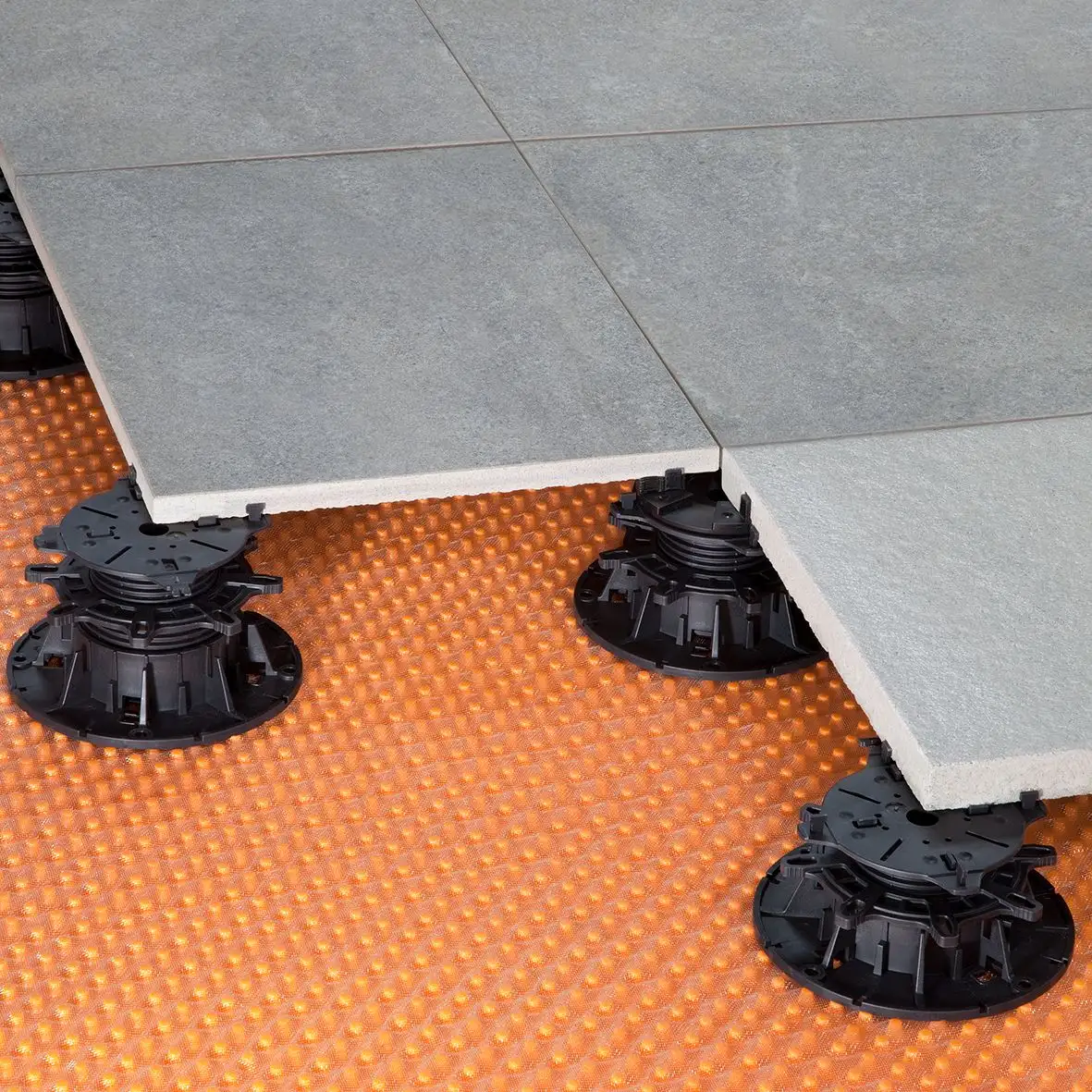

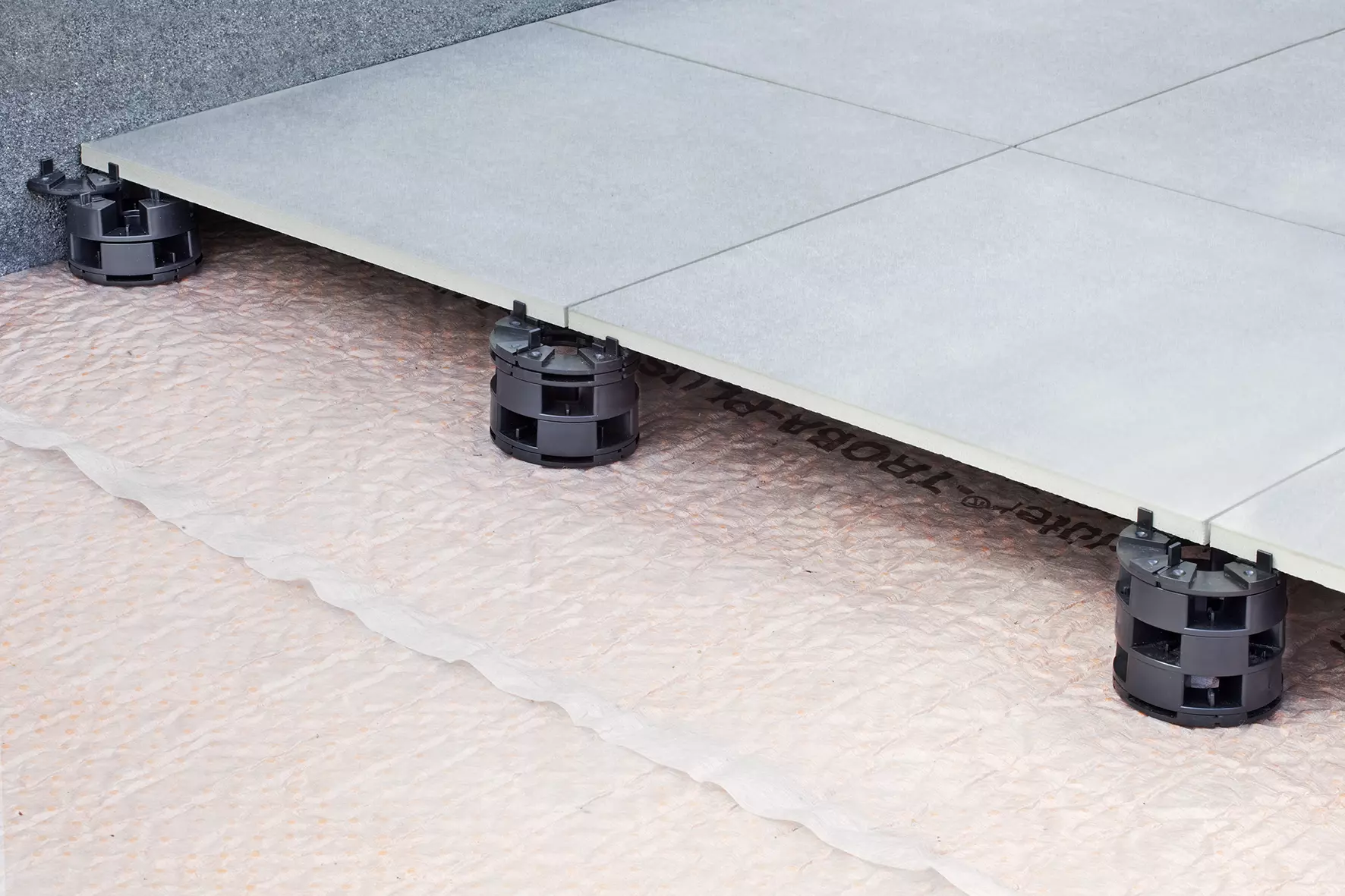

Op tegeldragers geplaatste terrastegels © Schlueter-Systems

Bij deze variant steunen de terrastegels op in hoogte verstelbare tegeldragers van speciale, duurzame kunststof.

De voordelen van losse plaatsing

Eenvoudig te plaatsen
Korte of geen droogtijden
Bekleding kan op elk gewenst moment weer worden verwijderd
Uitstekende waterdoorlatendheid
Permanente onderventilatie
Hoge vorstbestendigheid

Plaatsing in splitbed

Bij de losse plaatsing in een splitbed worden de terrastegels direct op een beddinglaag van fijn steenslag geplaatst. De onderbouw bestaat in de regel uit een funderingslaag, die met voldoende helling werd gerealiseerd en werd verdicht. De dragende laag moet daarbij drainerend en voldoende diep zijn, om de bekleding tegen vorstschade te beschermen.

Dit soort plaatsing is relatief eenvoudig en goedkoop te realiseren en wordt vaak gebruikt bij terras- en wegenaanleg voor particuliere toepassingen. Aangezien de tegels zonder vaste verbinding met de ondergrond op een splitbed steunen, is deze methode vooral geschikt voor relatief zware bekledingen zoals natuursteen, die door hun hoog eigen gewicht voor de nodige stabiliteit zorgen. Om de bekleding betrouwbaar tegen horizontale verschuiving te beschermen, wordt bovendien het gebruik van voegkruisjes zoals Schlüter-TROBA-ZFK aanbevolen.

Terrastegels in een splitbed met een voegkruisje als afstandhouder © Schlueter-Systems

Als een balkon of dakterras op deze manier wordt geplaatst, moet de dragende constructie door middel van een bouwplaatsafdichting conform DIN 18531 tegen binnendringend water worden beschermd. Als beschermings- en scheidingslaag wordt dan Schlüter-TROBA tussen afdichting en beddingslaag geïnstalleerd: deze beschermt de afdichting tegen mechanische schade en waarborgt tegelijkertijd dat doorsijpelend water snel en betrouwbaar wordt afgevoerd, zodat er zich geen "betonvorst" kan vormen.

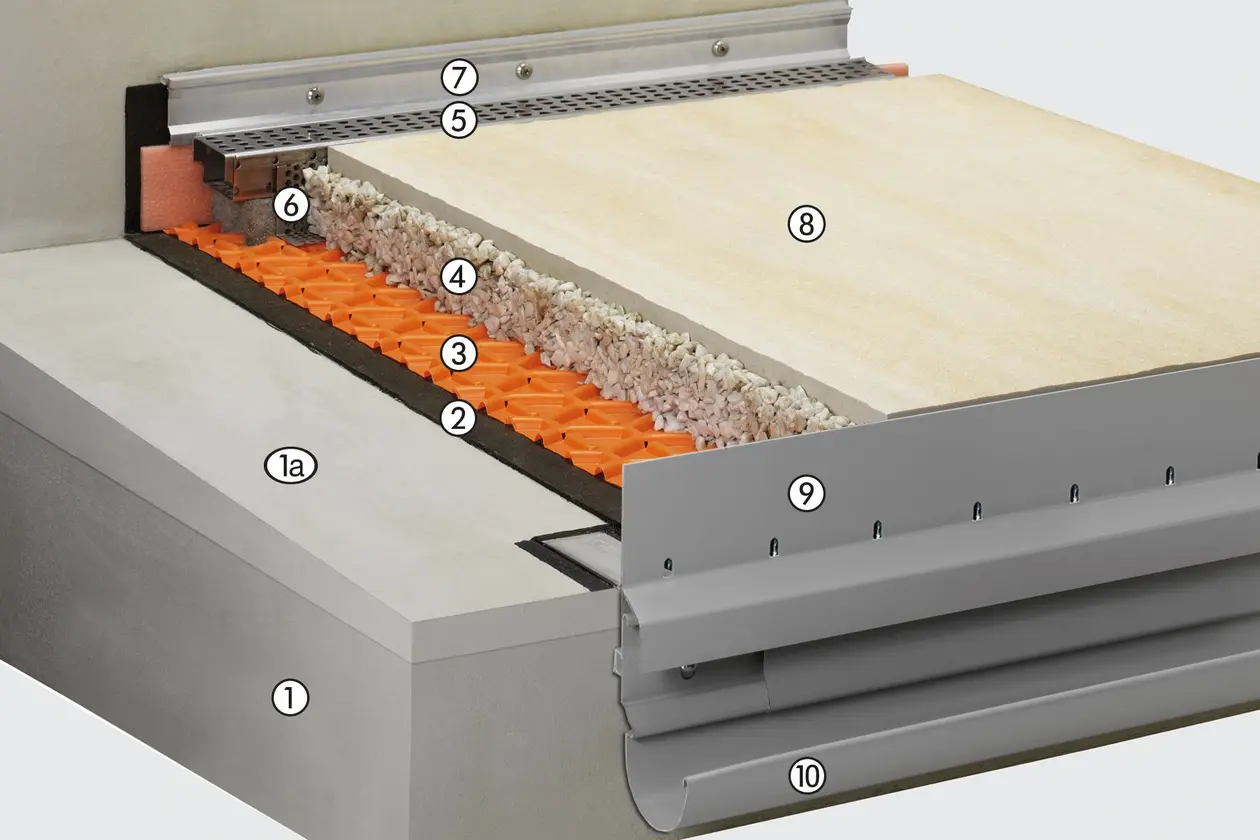

Constructievoorbeeld: losse plaatsing op Schlüter-TROBA

Op de betonkraagplaat (1) wordt een dekvloer met helling (1a) aangebracht, die een helling van 1,5 - 2 % vormt voor de afwatering.

Boven de dekvloer met helling wordt een bouwplaatsafdichting conform DIN 18531 aangebracht.

Ter bescherming van de afdichting en voor een efficiënte afvoer van doorsijpelend water wordt de drainagemat Schlüter-TROBA tussen afdichting en beddinglaag geplaatst.

Op de oppervlaktedrainage wordt de beddinglaag van split aangebracht. De randzones moeten daarvoor begrensd worden.

Voor de afwatering bij lage aansluithoogtes met deurelementen wordt de drainagegoot Schlüter-TROBA-LINE gebruikt.

De drainagemat wordt geplaatst in combinatie met de kiezelvangrand Schlüter-TROBA-LINE-TLK-E en aan de achterzijde met randisolatiestroken.

De wandafsluiting aan de afdichting vindt plaats door middel van een afsluitstrook.

De zelfdragende terrastegels worden in de beddinglaag geplaatst en vastgeklopt. Om een gelijkmatige voegbreedte te waarborgen en ter bescherming tegen horizontale verschuiving bevelen wij het gebruik van de voegkruisjes Schlüter-TROBA-ZFK aan.

Als afsluitprofiel voor los geplaatste tegelelementen is Schlüter-BARA-RKLT geschikt: het hoekvormige randprofiel is gemaakt van aluminium met kleurcoating en heeft afvoeropeningen.

Aan de T-vormige profielkamer van de Schlüter-BARA-RKLT wordt de dakgoot Schlüter-BARIN bevestigd, die in combinatie met de afvoeropeningen het doorsijpelende water op betrouwbare wijze afvoert.

Onze producten voor plaatsing in splitbed

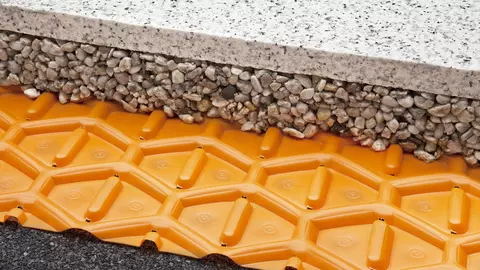

Drainagemat Schlüter-TROBA onder een splitbed

Schlüter-TROBA

De duurzame oppervlaktedrainagefolie wordt tussen de afdichting en het splitbed geplaatst en vormt daar gewelfde drainagekanalen, waardoor het binnendringende water betrouwbaar kan worden afgevoerd.

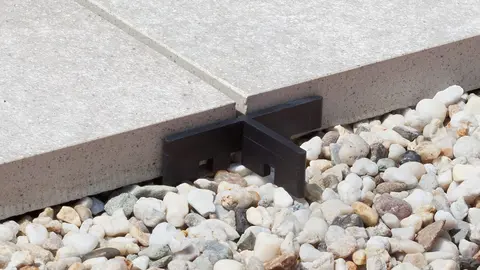

In een splitbed geplaatste terrastegels met een voegkruisje als afstandhouder

Schlüter-TROBA-ZFK

De stapelbare voegkruisjes worden bij het plaatsen tussen de tegels gezet en zorgen voor een gelijk blijvende voegbreedte van 3 mm.

Plaatsing op mortelringen

Bij dit soort plaatsing worden zelfdragende tegels van groot formaat punctueel aan de voegkruispunten en, afhankelijk van de belasting, ook in het midden van de plaat met mortel gefixeerd.

Bij lage constructies dienen bekistingsringen zoals Schlüter-TROBA-STELZ-DR als plaatsingshulp: deze worden aan de voegkruispunten geplaatst en gevuld met dunbedmortel. De mortel moet daarbij iets over de rand worden gevuld, zodat de plaatelementen op de juiste hoogte in de dunbedmortel kunnen worden geklopt. Als alternatief kunnen de bekistingsringen ook slechts als bevestigingssjabloon voor de dunbedmortel worden gebruikt en vervolgens worden hergebruikt.

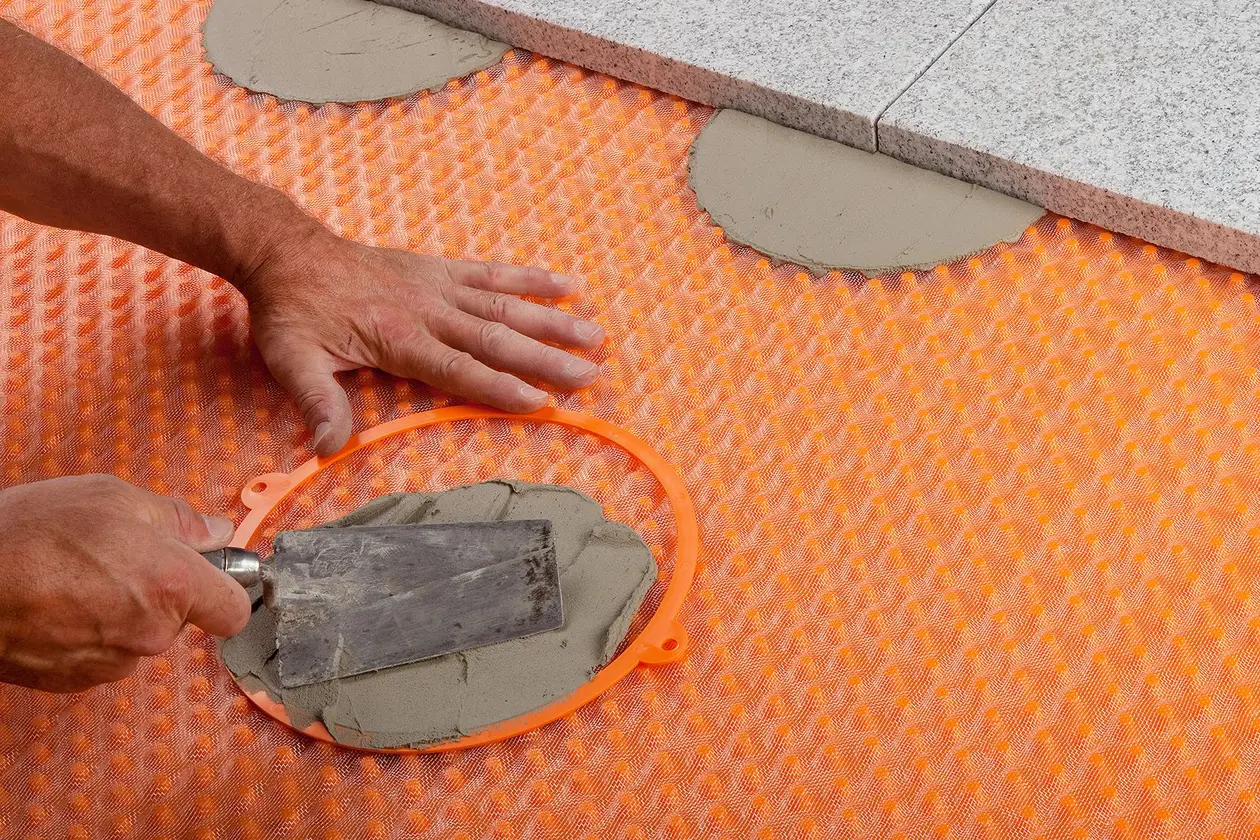

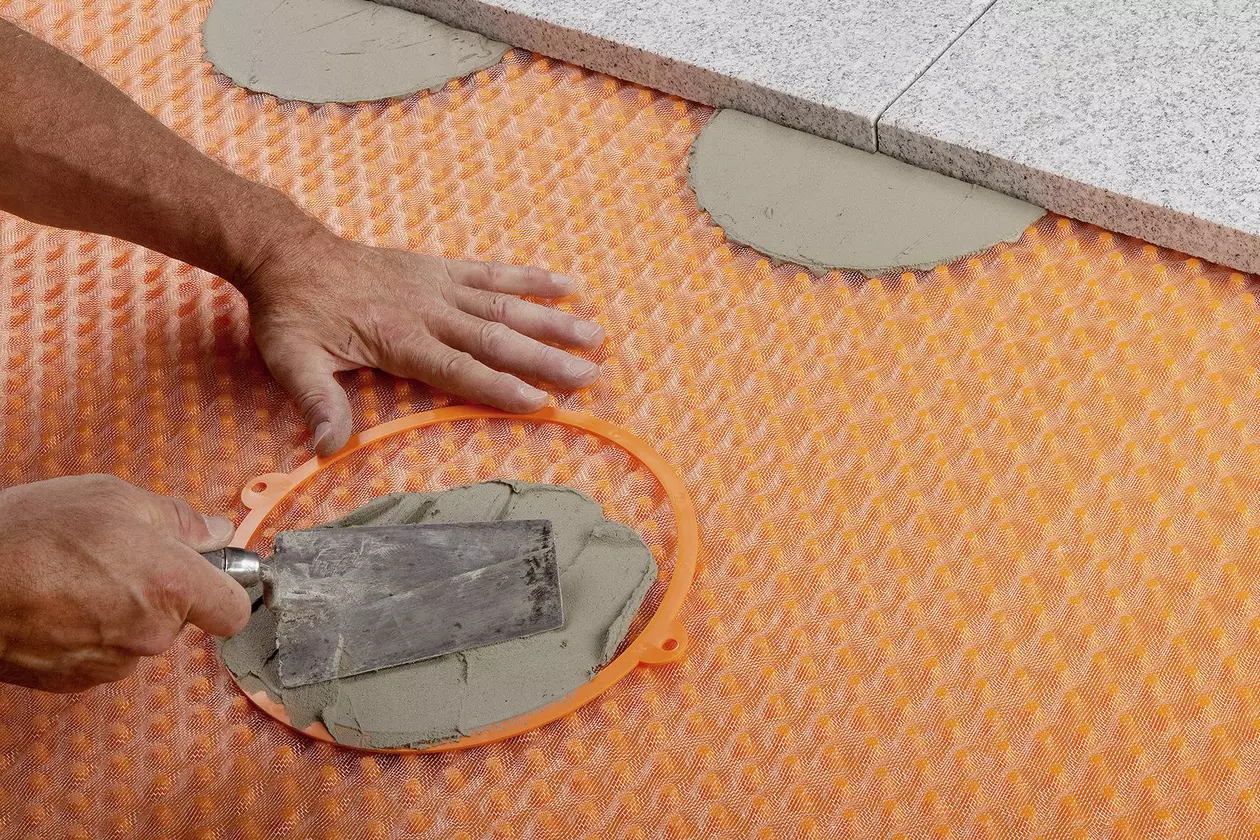

Een bekistingsring op een drainagemat wordt met mortel gevuld en er worden aan de hoeken tegels op geplaatst © Schlueter-Systems

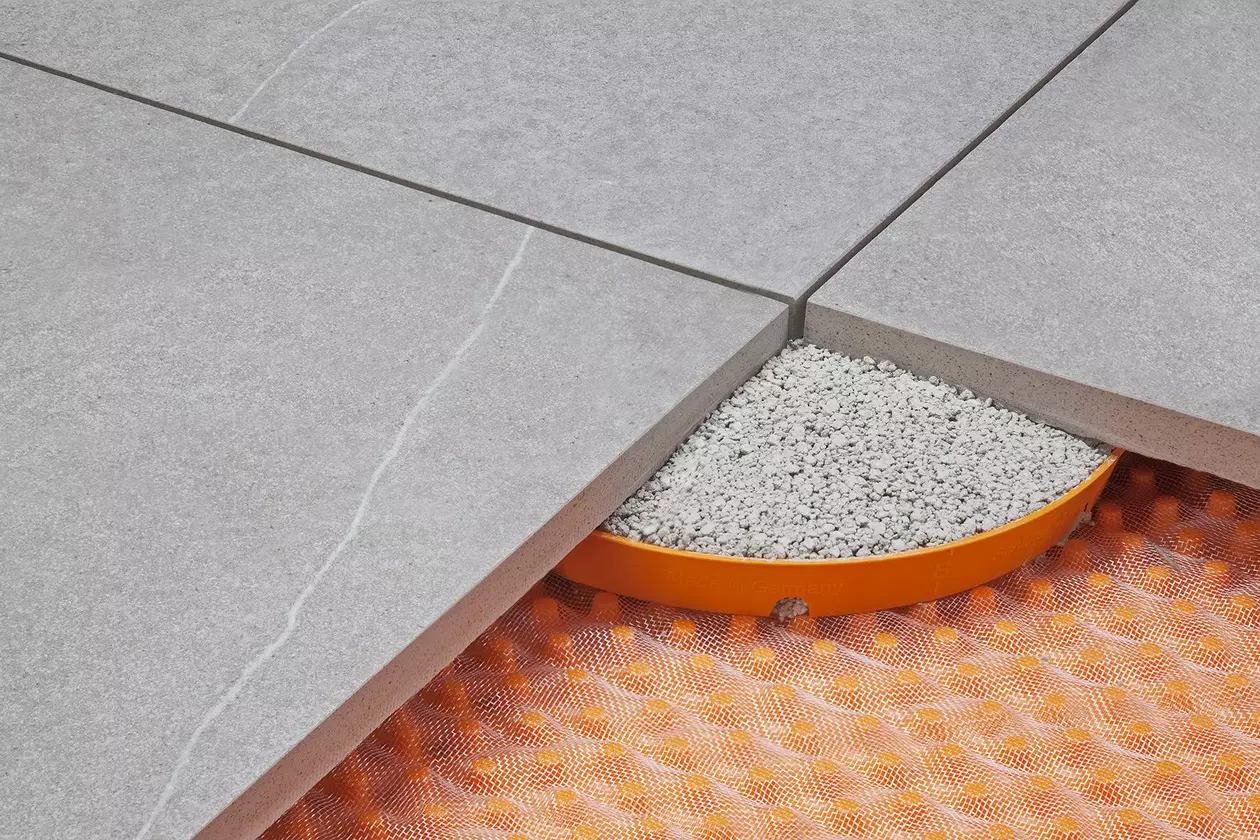

Drie terrastegels die aan de hoeken steunen op een met mortel gevulde mortelring © Schlueter-Systems

Voor grotere opbouwhoogtes kunnen mortelringen zoals Schlüter-TROBA-STELZ-MR met verse mortel worden gevuld, om de bekleding op dragers te plaatsen. Éénkorrelige mortel is hiervoor het meest geschikt en moet ca. 5 mm over de rand worden gevuld, om de plaatelementen op de juiste hoogte te kunnen vastkloppen. De 25 mm hoge kunststof ringen kunnen telescopisch in elkaar worden gestoken, zodat de bekleding gemakkelijk op hoogte kan worden gebracht, ongeacht of de onderliggende constructie al dan niet een helling vertoont.

Het water dat op de afgewerkte bekleding terechtkomt, kan langs de open blijvende voegen van de plaatelementen afvloeien naar het drainageniveau. Het water wordt daar drukloos, overeenkomstig het afschot, naar de afwatering gevoerd. Oppervlaktedrainagesystemen zoals Schlüter-TROBA-PLUS en TROBA-PLUS-G geleiden het doorsijpelende water en vormen tegelijk een warmte- en geluidsisolerend luchtkussen, dat de onderliggende afdichting beschermt.

Onze producten voor plaatsing met mortelringen

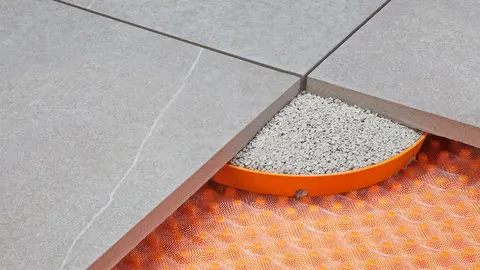

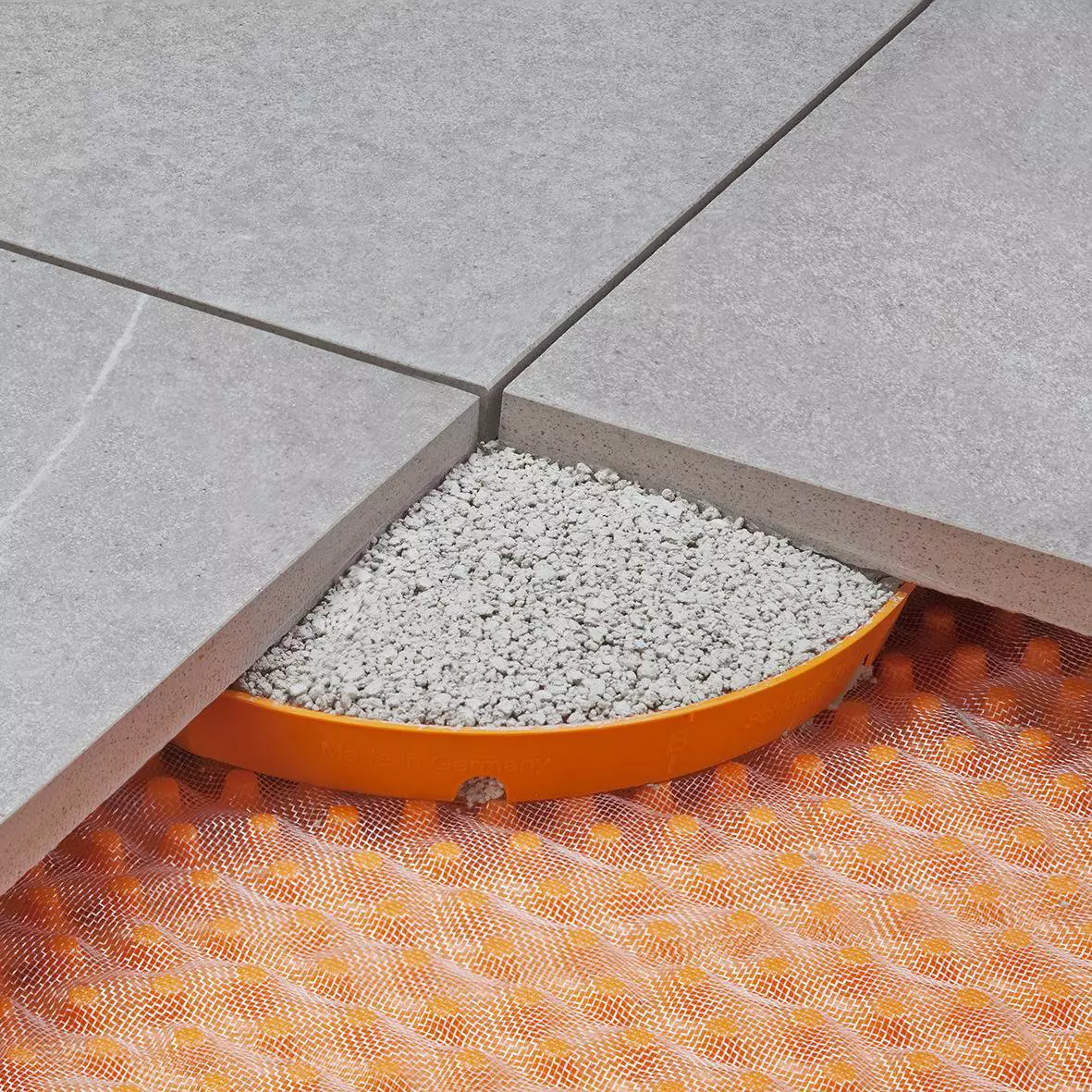

Drie aan de hoeken op een mortelring geplaatste terrastegels

Schlüter-TROBA-STELZ-MR

De praktische plaatsingshulp voor plaatelementen van groot formaat wordt op de voegkruispunten op de drainagemat geplaatst en daarna gevuld met verse mortel.

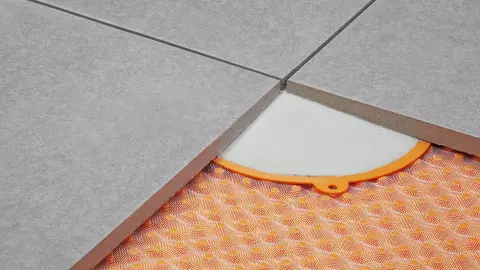

Met dunbedmortelpunten bevestigde terrastegels op een oppervlaktedrainage

Schlüter-TROBA-STELZ-DR

De 2 mm hoge bekistingsringen worden aan de voegkruispunten van de plaatelementen geplaatst en gevuld met dunbedmortel. Deze ringen kunnen als "verloren bekisting" blijven liggen of ze kunnen worden weggenomen om te worden hergebruikt.

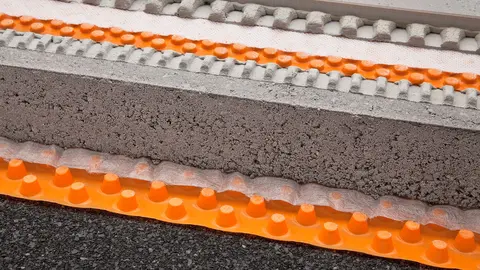

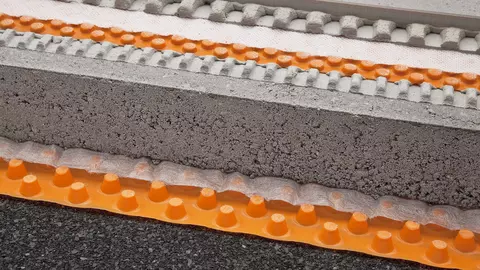

Dwarsdoorsnede van een constructieopbouw met oppervlaktedrainage, dekvloer en ontkoppelingslaag

Schlüter-TROBA-PLUS

Snel geplaatst, hoog draagvermogen: de oppervlaktedrainage plaatst de bekleding over de volledige oppervlakte op dragers en voert het doorsijpelende water drukloos in de richting van het afschot af.

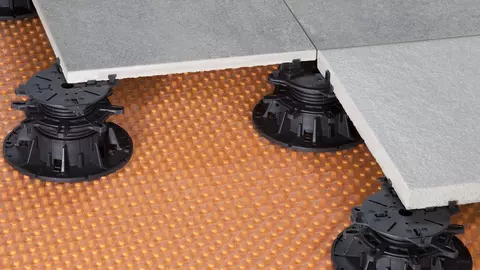

Terrastegels op tegeldragers die op een oppervlaktedrainage TROBA-PLUS-G met open weefsel staan

Schlüter-TROBA-PLUS-G

Met open weefsel in plaats van filtervlies: deze oppervlaktedrainage watert nog sneller af en werd speciaal ontwikkeld voor bekledingsconstructies die een verhoogde waterafvoercapaciteit vereisen.

Losse plaatsing op tegeldragers

Bij dit soort plaatsing steunen de tegels op in hoogte verstelbare en stapelbare tegeldragers, waarbij de constructiesystemen in de regel verschillende combineerbare elementen omvatten. Ook de voorgemonteerde componenten van Schlüter-TROBA-LEVEL zijn variabel combineerbaar en maken een opbouwhoogte van 3 mm tot meer dan 1 m mogelijk. Zo kan nagenoeg elk niveauverschil van 0 % tot 10 % betrouwbaar worden genivelleerd – een aanzienlijk voordeel, wanneer er geen waterpas ondergrond aanwezig is. Alle elementen worden daarbij in elkaar gestoken of zonder speciaal gereedschap op de vereiste hoogte gedraaid.

Het water dat op de afgewerkte bekleding terechtkomt, kan langs de open voegen afvloeien naar de met afschot uitgevoerde afdichting van het terras. Deze plaatsing zorgt constructioneel voor een continue onderventilatie van de bekleding, wat onder meer vorstschade voorkomt. Bijzonder duurzaam: in het geval van een reparatie of verbouwing kunnen de terrastegels op elk moment zonder problemen worden verwijderd en kunnen de systeemcomponenten worden hergebruikt.

Acht overtuigende argumenten voor Schlüter-TROBA-LEVEL

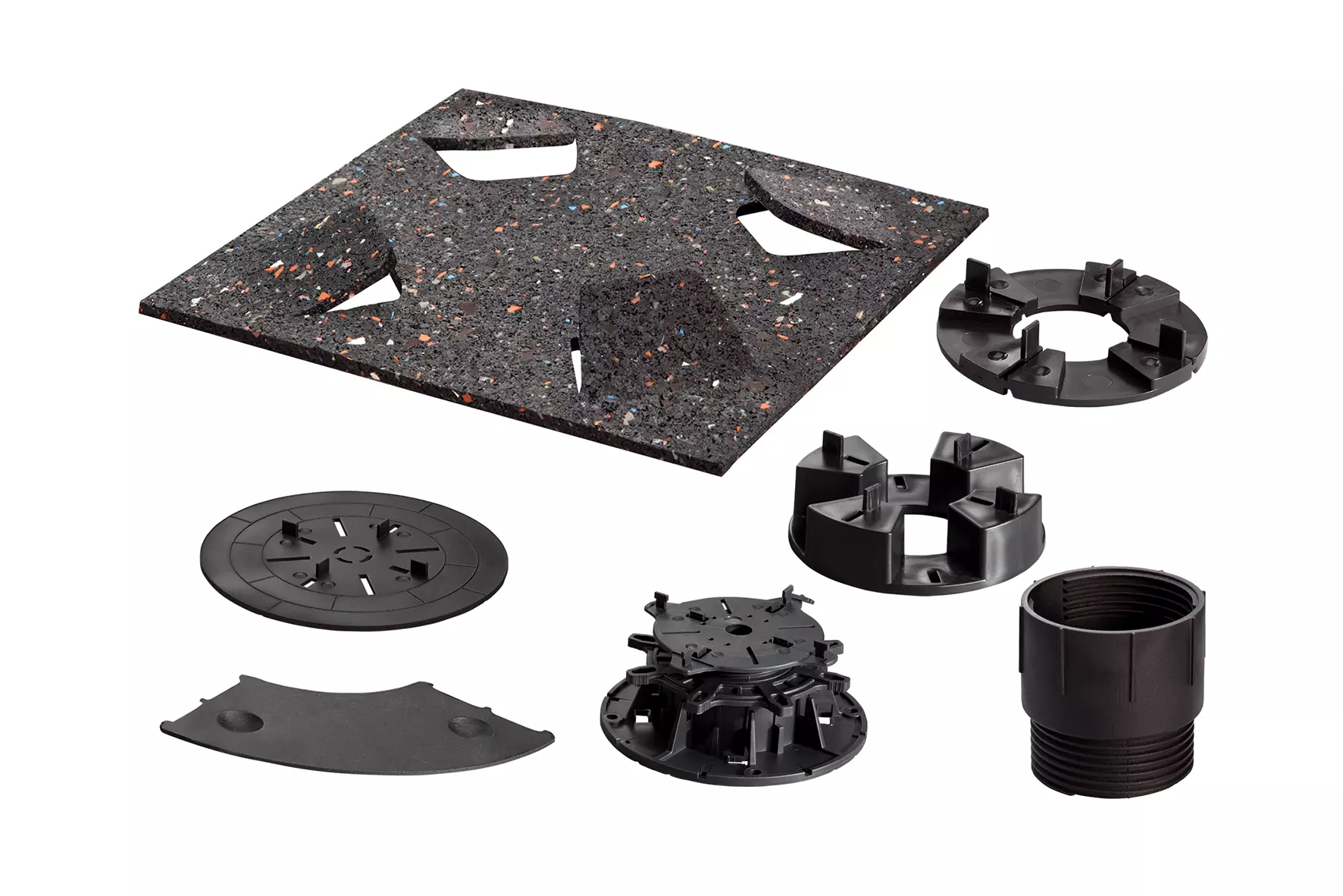

Overzichtelijk productassortiment

© Schlueter-Systems

Met de zeven combineerbare, in hoogte verstelbare of stapelbare componenten van Schlüter-TROBA-LEVEL is er voor nagenoeg elk niveauverschil en elke bouwplaatssituatie een oplossing. Dat maakt niet alleen de hantering en de planning eenvoudiger, maar bespaart behalve waardevolle tijd ook opslagruimte.

Optimale afwatering, continue onderventilatie

© Schlueter-Systems

De losse plaatsing met open voegen van 3 mm waarborgt een snelle afvoer van het oppervlaktewater voor verdere afwatering via het onderliggende bed. Door de continue onderventilatie wordt vorstschade voorkomen en indien nodig is een snelle toegang tot de onderliggende componenten mogelijk.

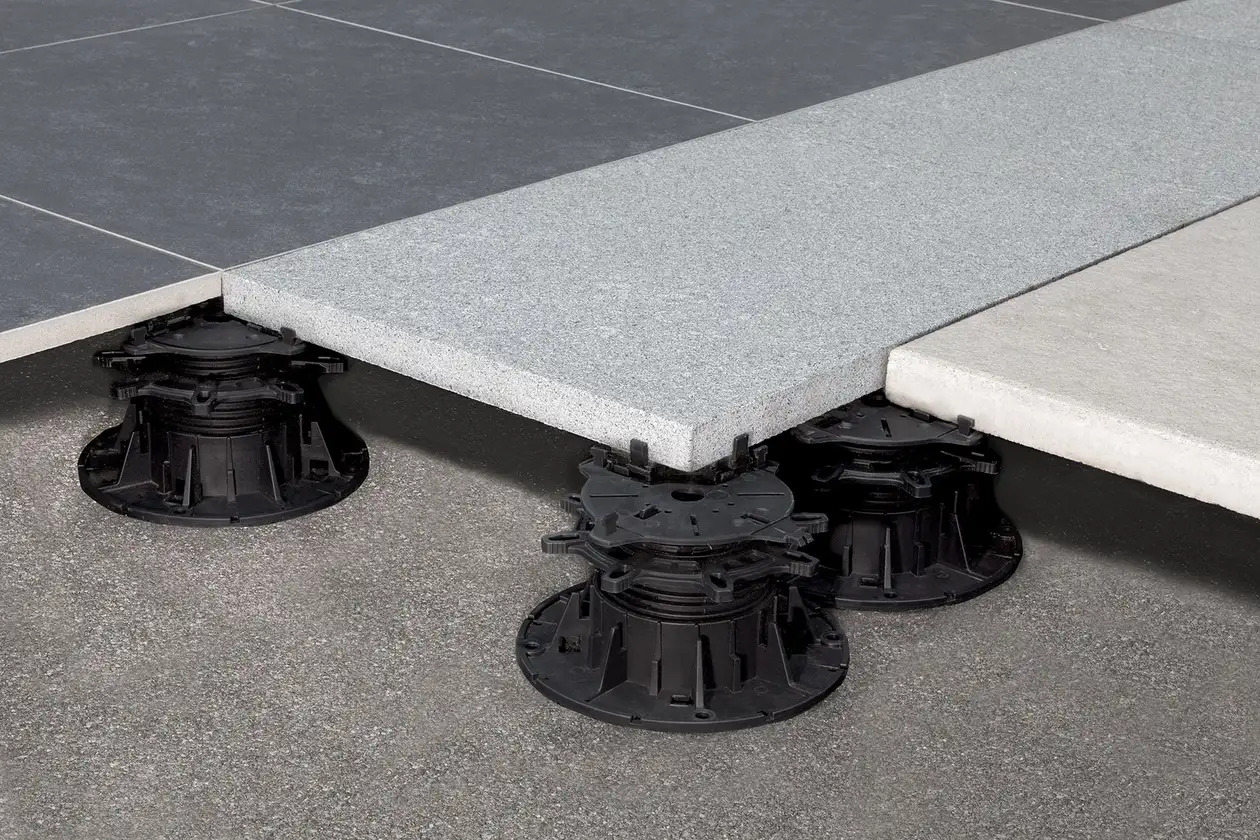

Nivellering van verschillende tegeldiktes

© Schlueter-Systems

Bij het plaatsen van verschillende materialen, bijvoorbeeld keramiek en natuursteen, komen vaak hoogteverschillen in de overgangszones voor door de verschillende diktes. Deze moeten worden genivelleerd. TROBA-LEVEL biedt dan dankzij deelbare tegeldragers en nivelleerplaatjes de optimale oplossing.

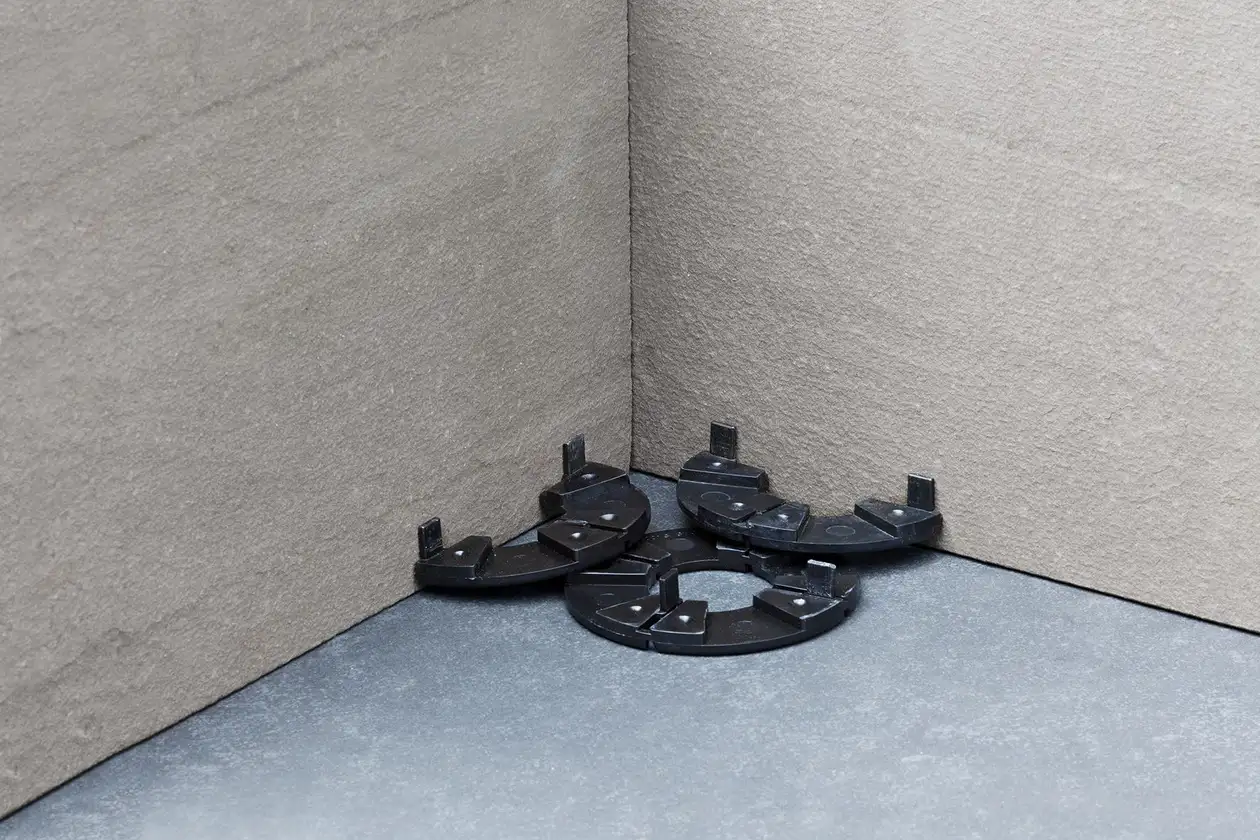

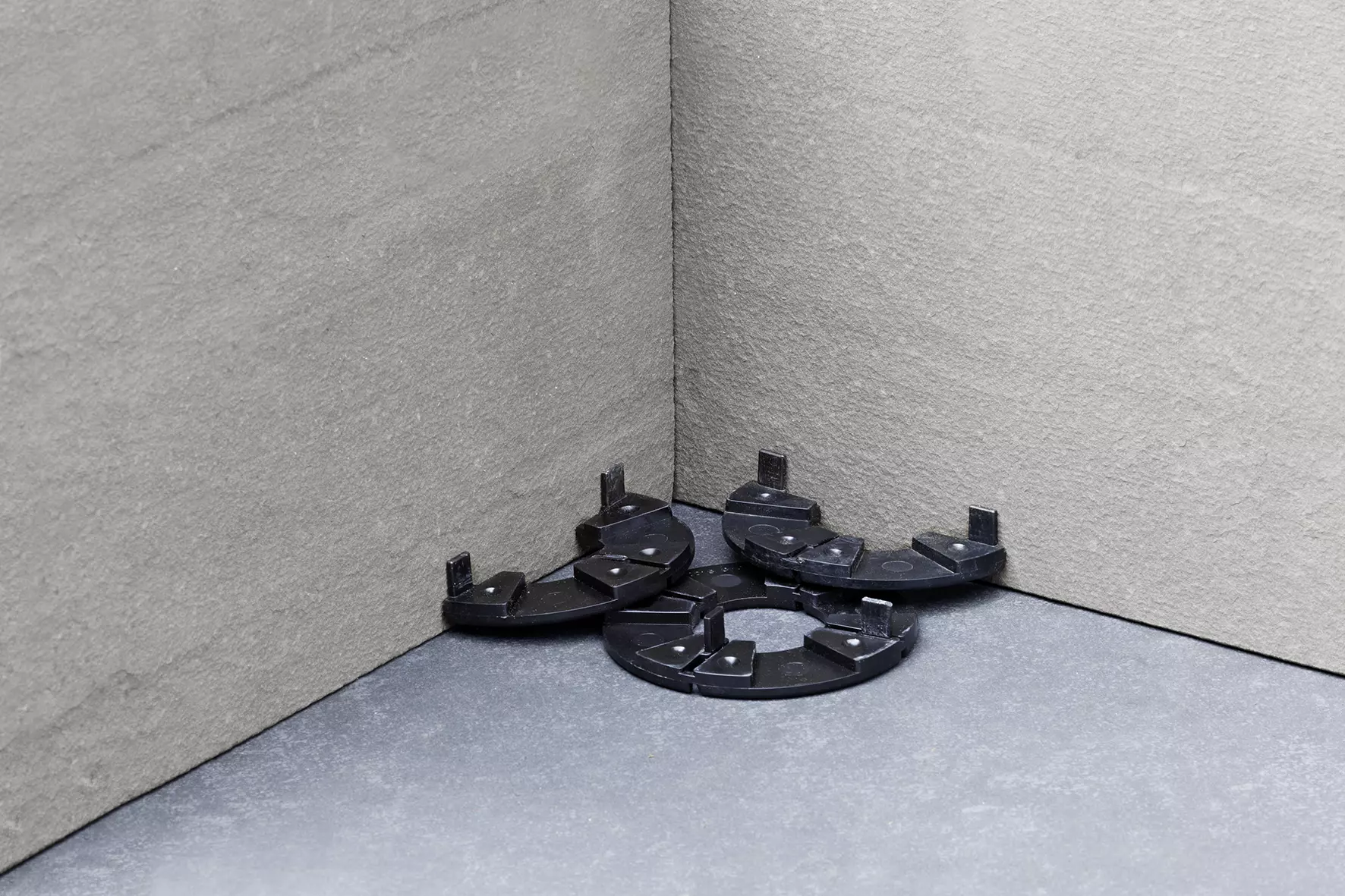

Snijdbaar op maat voor randen- en hoekvorming

© Schlueter-Systems

TROBA-LEVEL is ook voor gebruik aan randen en hoeken optimaal geschikt. De elementen kunnen eenvoudig op maat worden gesneden, zodat tegels vlak geplaatst kunnen worden. Groeven in het materiaal maken nauwkeurig aanpassen eenvoudiger. Het gebruik van het systeem door inpluggen en draaien blijft daarbij behouden.

Geen verdraaiing, geen uitdraaien

© Schlueter-Systems

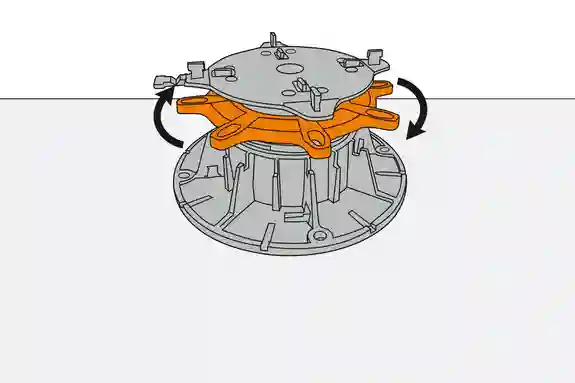

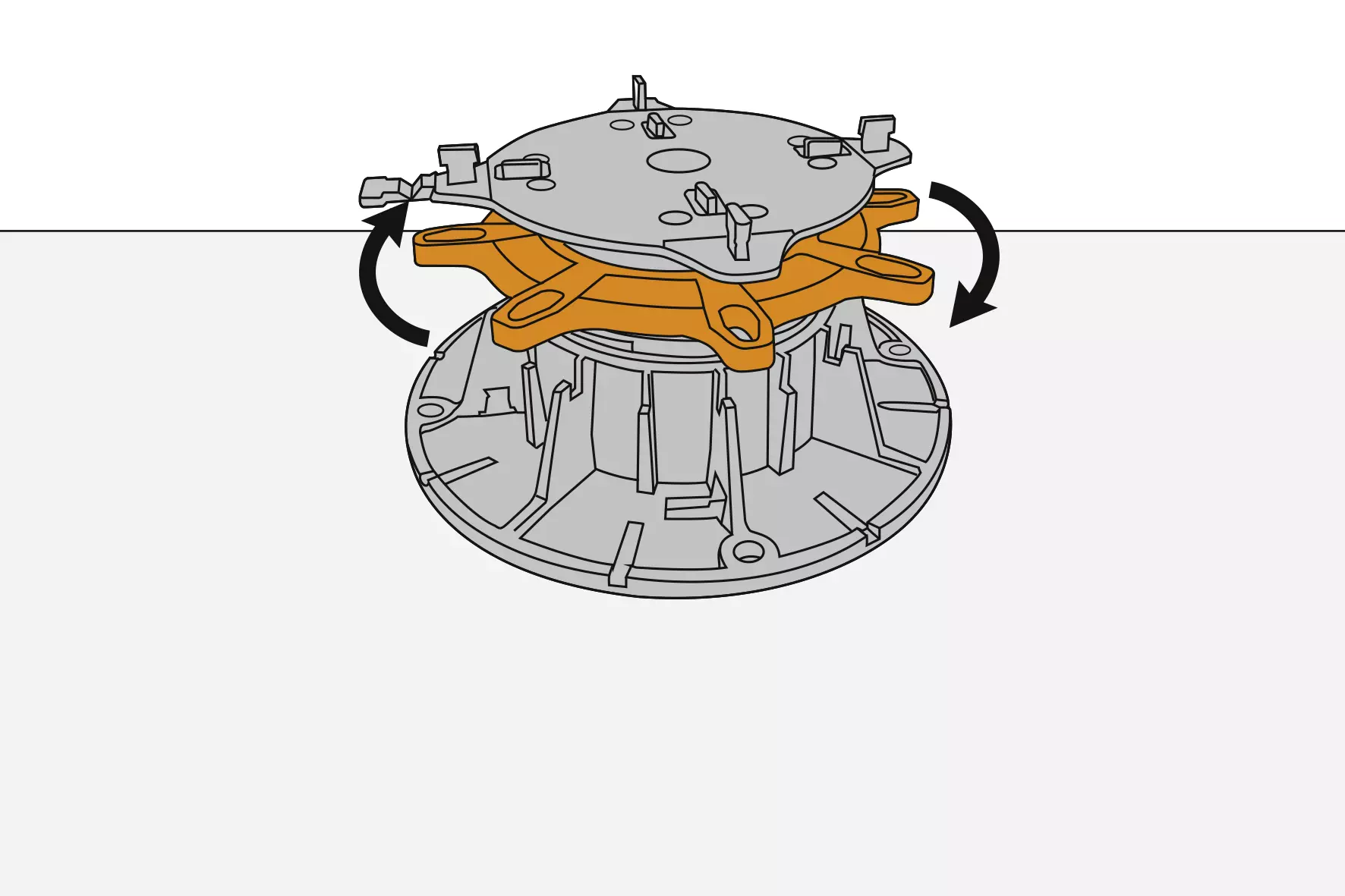

Montage in een handomdraai: alle TROBA-LEVEL-elementen worden in elkaar gestoken of zonder speciaal gereedschap op de vereiste hoogte gedraaid. Door een blokkeermechanisme kan het draaibare deel er tijdens het instellen van de gewenste hoogte niet uitvallen. Tegelijkertijd voorkomen arrêteringen dat er door trillingen of gewichtsbelasting een ongewenste wijziging ontstaat.

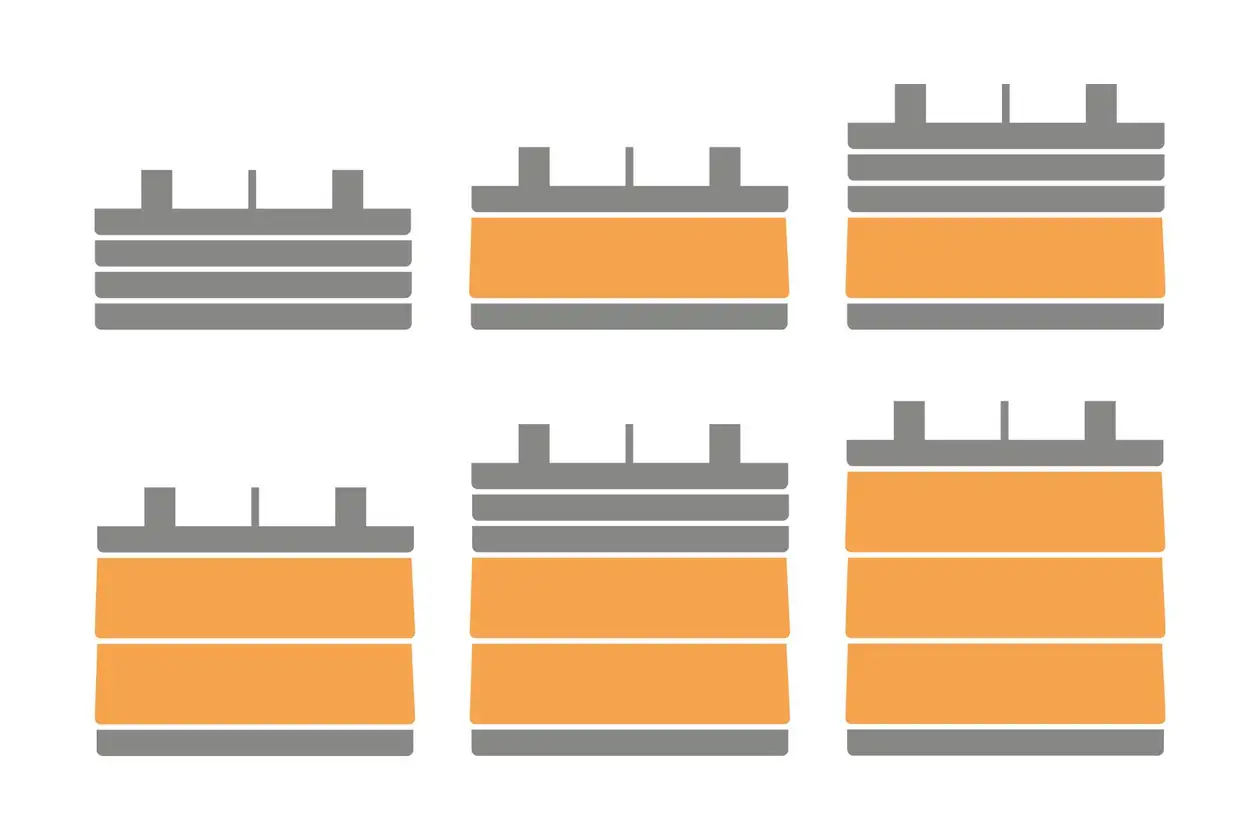

Zeer flexibel door combinatie

© Schlueter-Systems

Schlüter-TROBA-LEVEL-producten zijn op elkaar aangepast en kunnen daardoor in zeer veel combinaties worden ingezet. Dat maakt de planning eenvoudiger en waarborgt maximale flexibiliteit bij het plaatsen. Het systeem maakt het mogelijk om zonder problemen te reageren op onbekende of gewijzigde omstandigheden op de plaats van gebruik, zonder dat grote opslagcapaciteiten vereist zijn.

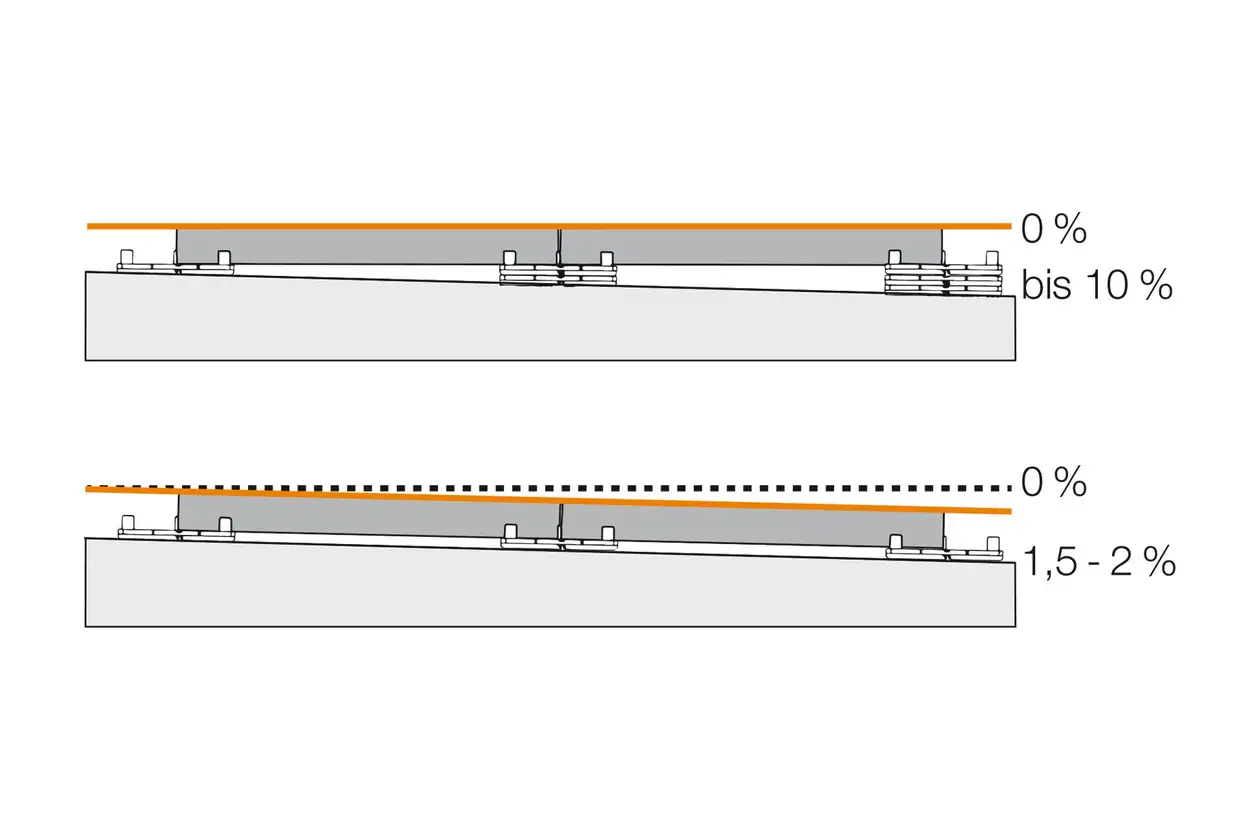

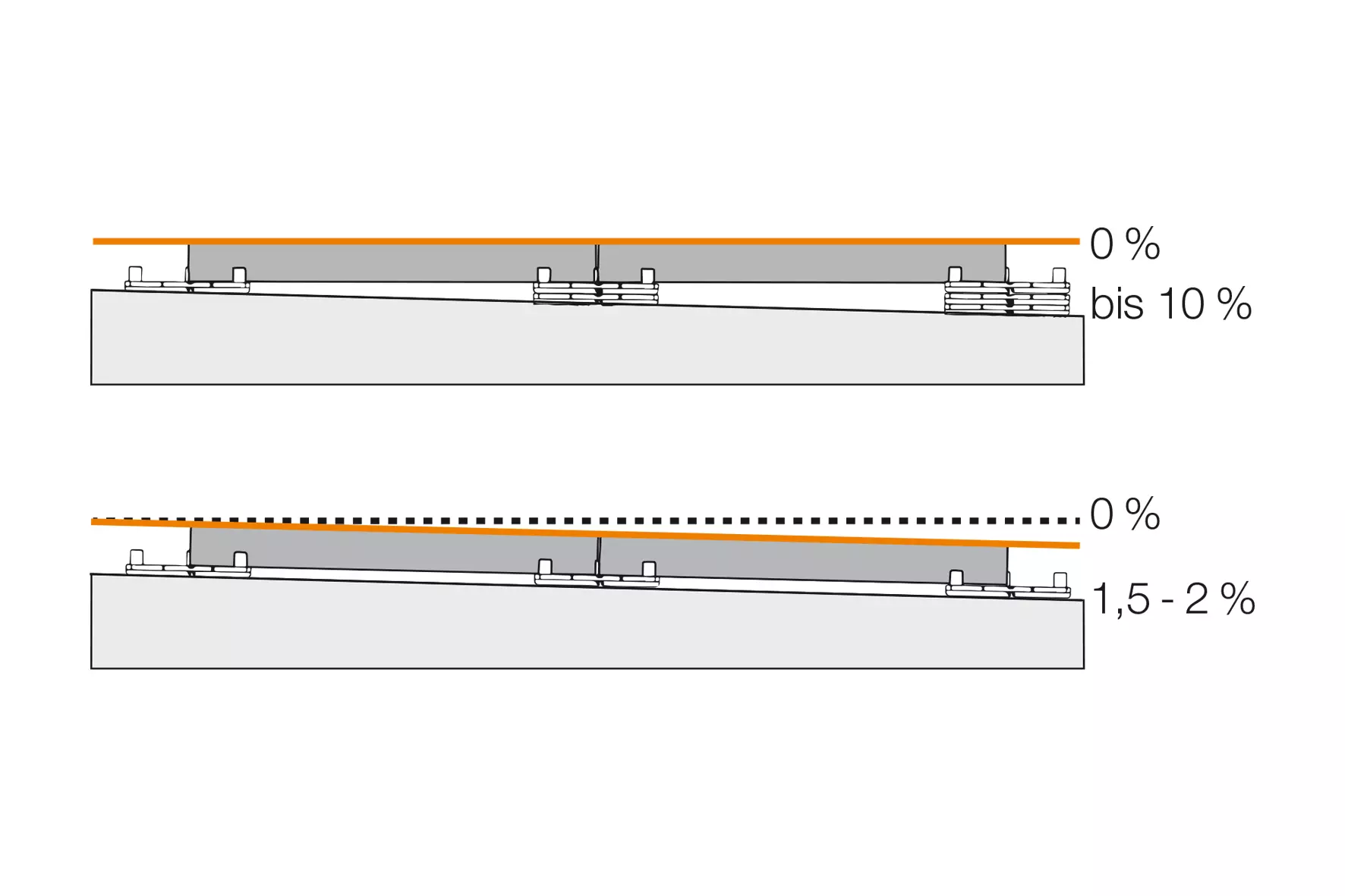

Voor alle hellingen tot 10%

© Schlueter-Systems

Of u nu een helling wilt nivelleren, minder steil wilt maken of op een helling wilt plaatsen: de flexibele TROBA-LEVEL-combinatiemogelijkheden bieden oplossingen voor alle hellingen tot 10 %. Ook "wankelen" vanwege een helling, oneffenheden in het terrein of dikteverschillen tussen de tegels zijn met TROBA-LEVEL geen probleem, want elke hoek kan tot op de millimeter precies worden aangepast.

Zwaar belastbaar en herbruikbaar

© Schlueter-Systems

Alle componenten bestaan uit een speciale kunststof, die geluiddempend werkt en even goed bestand is tegen weer en wind als tegen horizontale verschuiving en gewichtsbelasting. Bovendien voorkomen lastverdeelschijven en beschermingsmatten dat de ondergrond beschadigd wordt. Bij een verbouwing kunnen de duurzame producten probleemloos worden gedemonteerd en hergebruikt.

Onze producten voor plaatsing op tegeldragers

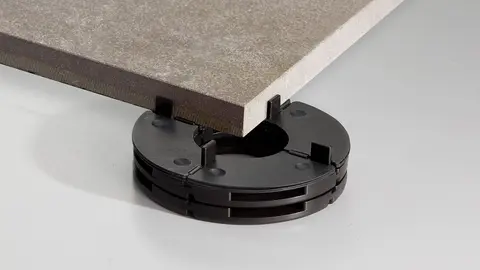

Een lichtbruine terrastegel steunt op een zwarte TROBA-LEVEL-PL 10 tegeldrager

Schlüter-TROBA-LEVEL-PL 10

De tegeldragers kunnen op maat worden gesneden en tot een hoogte van 200 mm worden gestapeld. Ze zijn voorzien van elastische plaatjes, die bewegingen opvangen en zorgen voor een homogeen voegenpatroon.

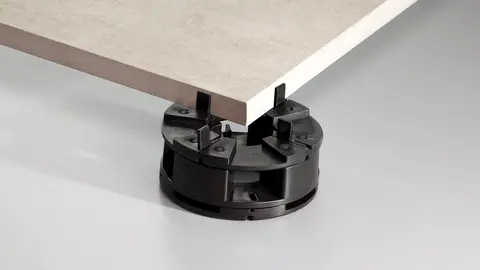

Een beige terrastegel steunt op een zwarte TROBA-LEVEL-PLA 30 hoogte-adapter

Schlüter-TROBA-LEVEL-PLA 30

Sneller naar grotere opbouwhoogtes: een of meer hoogte-adapter(s) kunnen tussen twee tegeldragers worden geplaatst en tot een hoogte van 300 mm worden gestapeld. Ook de combinatie met TROBA-LEVEL-PLV 60 en TROBA-LEVEL-LV 3 is mogelijk.

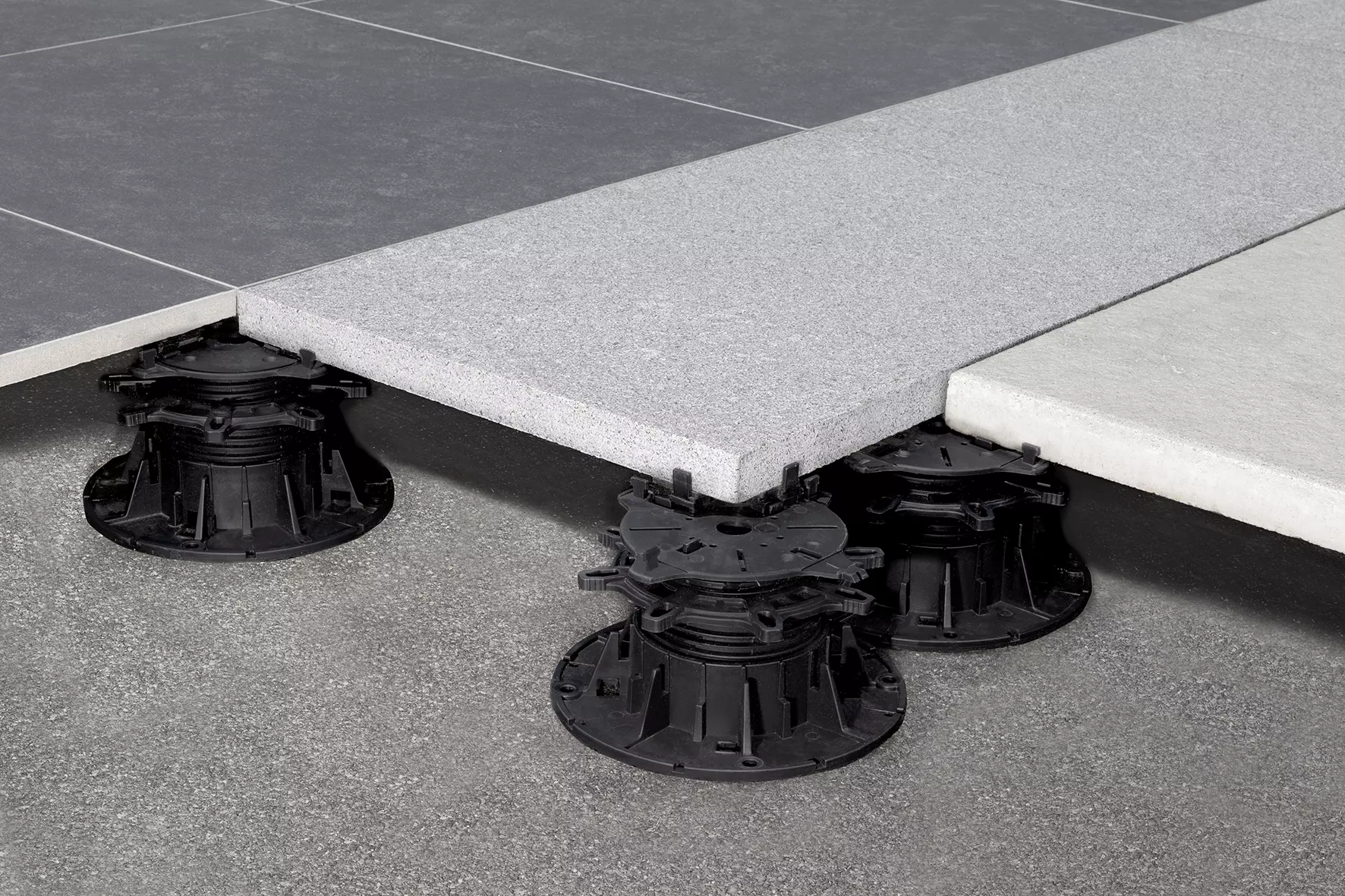

Terrasopbouw met grijze tegels op TROBA-LEVEL-PLV 60 tegeldragers in verschillende hoogtes.

Schlüter-TROBA-LEVEL-PLV 60

Voorgemonteerd en draaibaar: de tegeldragers kunnen zonder speciaal gereedschap van 60-130 mm variabel worden afgesteld. Er kunnen twee of meer TROBA-LEVEL-PLV 60 op elkaar worden geplaatst om een opbouwhoogte van maximaal 520 mm te verkrijgen.

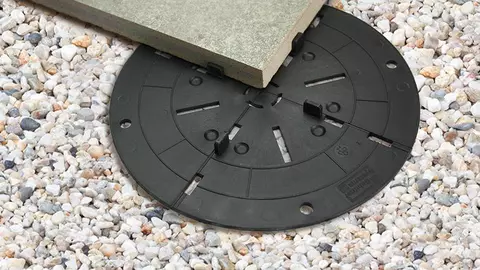

Schlüter-TROBA-LEVEL-LV 3 in een kiezelbed onder een terrastegel

Schlüter-TROBA-LEVEL-LV 3

Grotere diameter, bredere lastverdeling: de tegeldragers beschermen de ondergrond en zijn ook geschikt als tegeldrager voor bijzonder lage opbouwhoogtes.

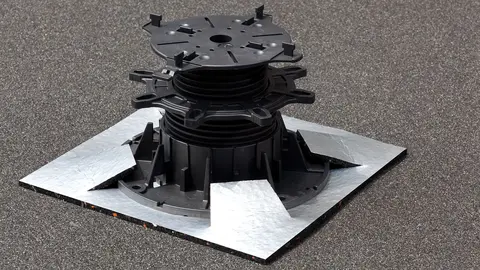

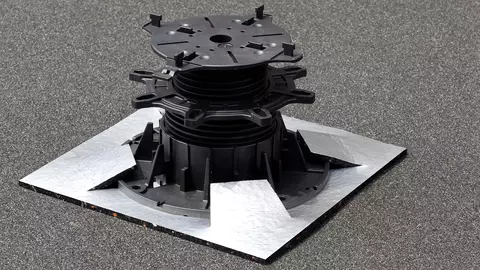

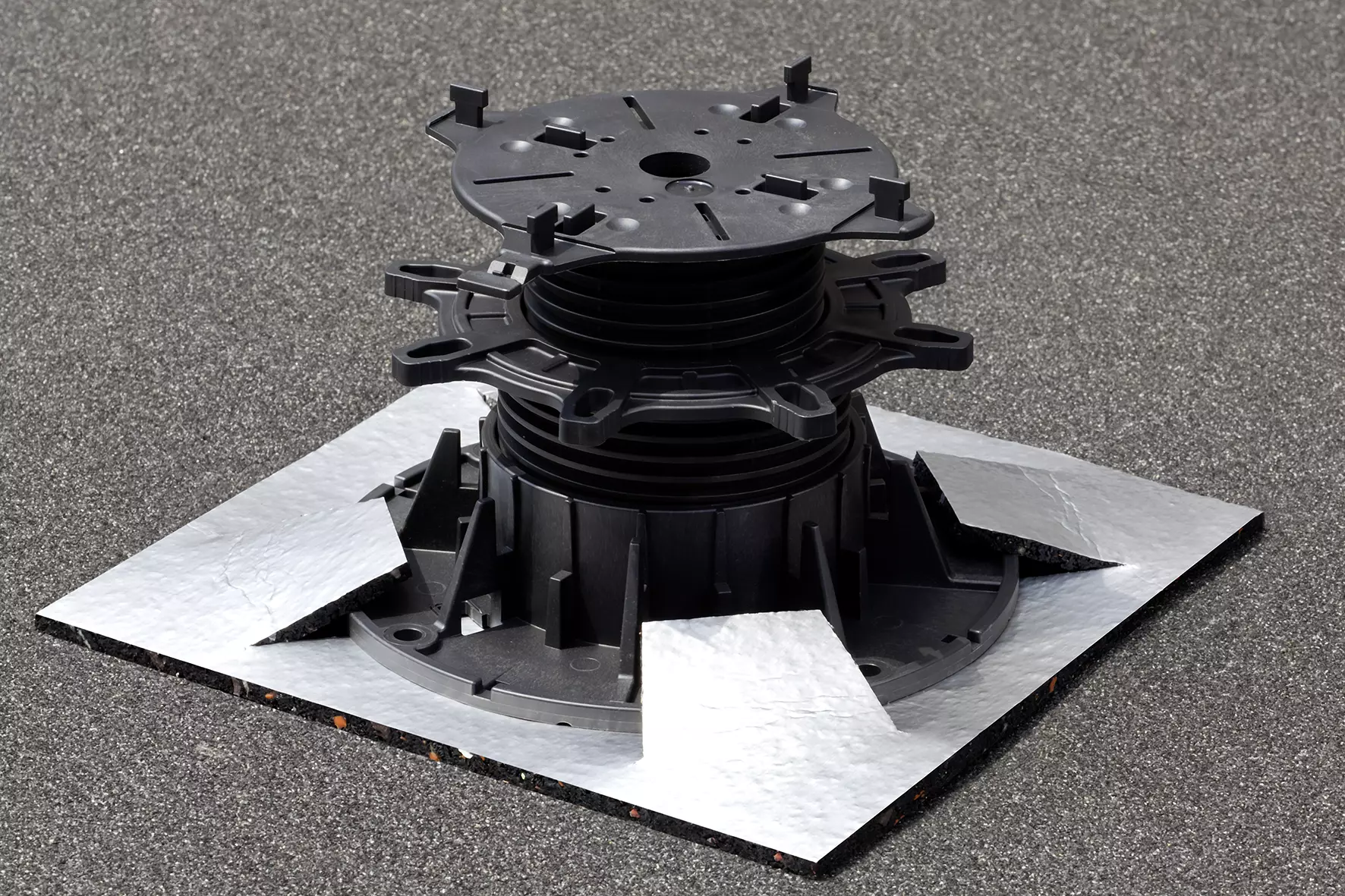

Een Schlüter-TROBA-LEVEL-PLS 6 pad van rubbergranulaat op een donker zandbed met een ingeplugde TROBA-LEVEL-PLV 60

Schlüter-TROBA-LEVEL-PLS 6

De beschermingspads van rubbergranulaat worden gebruikt, wanneer er geen volledige bescherming aanwezig is, maar bescherming van de afdichting vereist is.

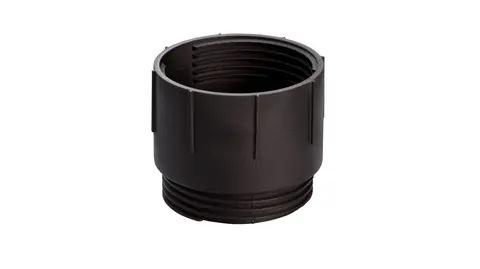

Een enkele zwarte Schlüter-TROBA-LEVEL-PLA 70 hoogte-adapter

Schlüter-TROBA-LEVEL-PLA 70

Als het hoog moet worden: de hoogte-adapter schroeft u eenvoudig in de bodemplaat van de TROBA-LEVEL-PLV 60. De schroefdraad is beschermd tegen losschroeven en trillingen.

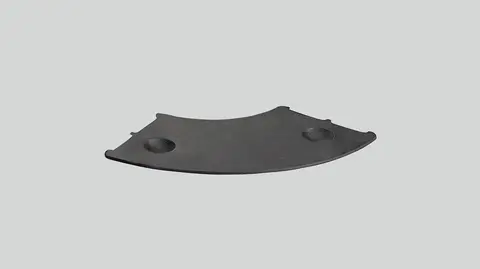

Een enkel zwart Schlüter-TROBA-LEVEL AP 1 nivelleerplaatje

Schlüter-TROBA-LEVEL-AP 1

Fijne afstelling in alle eenvoud: de nivelleerplaatjes zijn een onmisbare hulp bij oneffenheden in de ondergrond, afwijkende tegeldiktes of lichte hellingen. Per tegelhoek compenseren ze tot 10 mm.

Dwarsdoorsnede van een constructieopbouw met oppervlaktedrainage, dekvloer en ontkoppelingslaag

Schlüter-TROBA-PLUS

Snel geplaatst, hoog draagvermogen: de oppervlaktedrainage plaatst de bekleding over de volledige oppervlakte op dragers en voert het doorsijpelende water drukloos in de richting van het afschot af.

Terrastegels op tegeldragers die op een oppervlaktedrainage TROBA-PLUS-G met open weefsel staan

Schlüter-TROBA-PLUS-G

Met open weefsel in plaats van filtervlies: deze oppervlaktedrainage watert nog sneller af en werd speciaal ontwikkeld voor bekledingsconstructies die een verhoogde waterafvoercapaciteit vereisen.

Combinatieproducten voor Schlüter-TROBA

Drainagemat Schlüter-TROBA-PLUS-G op een terras met grijze tegels en TROBA-LEVEL tegeldragers

Oppervlaktedrainage

Met de drainagematten TROBA, TROBA-PLUS en TROBA-PLUS-G beschikt u over een capillair onderbrekende laag tussen de afdichting en de bovenliggende tegelbekleding.

Een Schlüter-TROBA-LINE afwateringsgoot tussen terrastegels en terrasdeur

Drainagegoten

Onze afwateringsgoten Schlüter-TROBA-LINE voeren water moeiteloos van uw balkon- of terrasoppervlak naar het afdichtingsniveau en zorgen tegelijkertijd voor een barrièrearme constructie door lagere opbouwhoogtes.

Balkonopbouw in doorsnede met een Schlüter-BARA-RAK-EG afsluitprofiel als randoplossing

Randafsluiting

Onze verschillende Schlüter-BARA-balkonrandprofielen vormen een zuivere afsluiting aan de randen van balkons en terrassen en beschermen deze betrouwbaar tegen weersomstandigheden.
