Schlüter-BEKOTEC-THERM

Maximaal wooncomfort, minimaal energieverbruik – dat is onze extra vlakke vloerverwarming Schlüter-BEKOTEC-THERM!

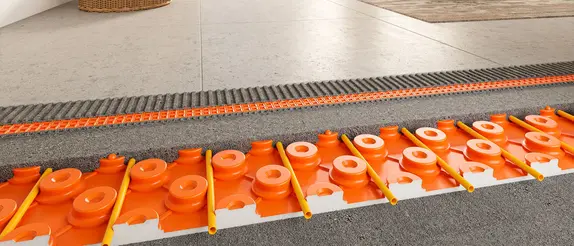

Opbouwvoorbeeld van de vloerverwarming Schlüter-BEKOTEC-THERM bedekt met grote zandkleurige keramische tegels

Lage opbouwhoogte, zuinig en snel reactievermogen

Heerlijk warme voeten in de winter en een koele kamertemperatuur in de warme maanden: Schlüter-BEKOTEC-THERM is de watergedragen vloerverwarming die uw levenskwaliteit naar een hoger niveau tilt. Ontdek ons complete energiebesparende systeem!

Dit kunt u met BEKOTEC-THERM allemaal realiseren

Tot en met vier weken eerder intrekken

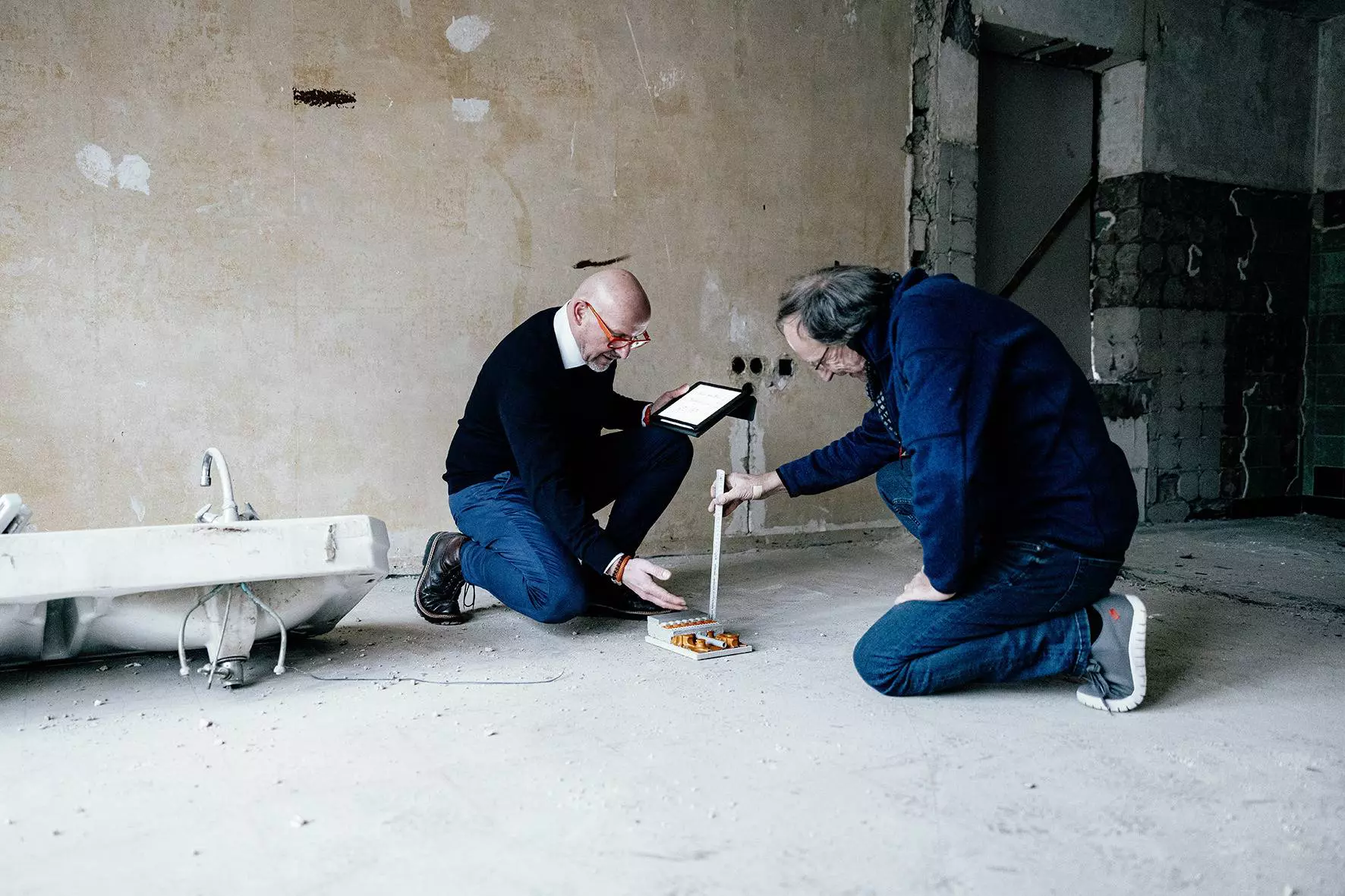

Twee bouwplanners meten de globale opbouwhoogte voor een BEKOTEC-THERM-vloerverwarming op de bouwplaats van een renovatieproject © Schlueter-Systems

Uiterst vlakke constructie

In vergelijking met conventionele vloerverwarmingen onderscheidt BEKOTEC-THERM zich door de zeer lage opbouwhoogte, die een minimale bedekking van de dekvloer van slechts 8 mm vereist. Zo bespaart u tot en met 80 kg per vierkante meter aan dekvloermassa – waardoor BEKOTEC-THERM zowel uitstekend is geschikt voor plaatsing in de nieuwbouw als voor de inbouw achteraf in het kader van een renovatie of modernisering.

Snelle droogtijd

Dankzij de constructieve voordelen van het BEKOTEC-systeem kunt u maar liefst 28 dagen eerder in de eigen woning trekken: door de vlakke opbouw hoeft niet alleen minder dekvloer te drogen – bij het gebruik van een conventionele cementdekvloer in combinatie met een ontkoppelingsmat vervalt ook het tijdrovende en energie-intensieve verwarmen van de legklare ondergrond. De vers gestorte dekvloer kan verder drogen, terwijl u al de tegelbekleding legt – wat zowel bij nieuwbouw als bij renovaties een groot voordeel is.

Materiaal en energie besparen

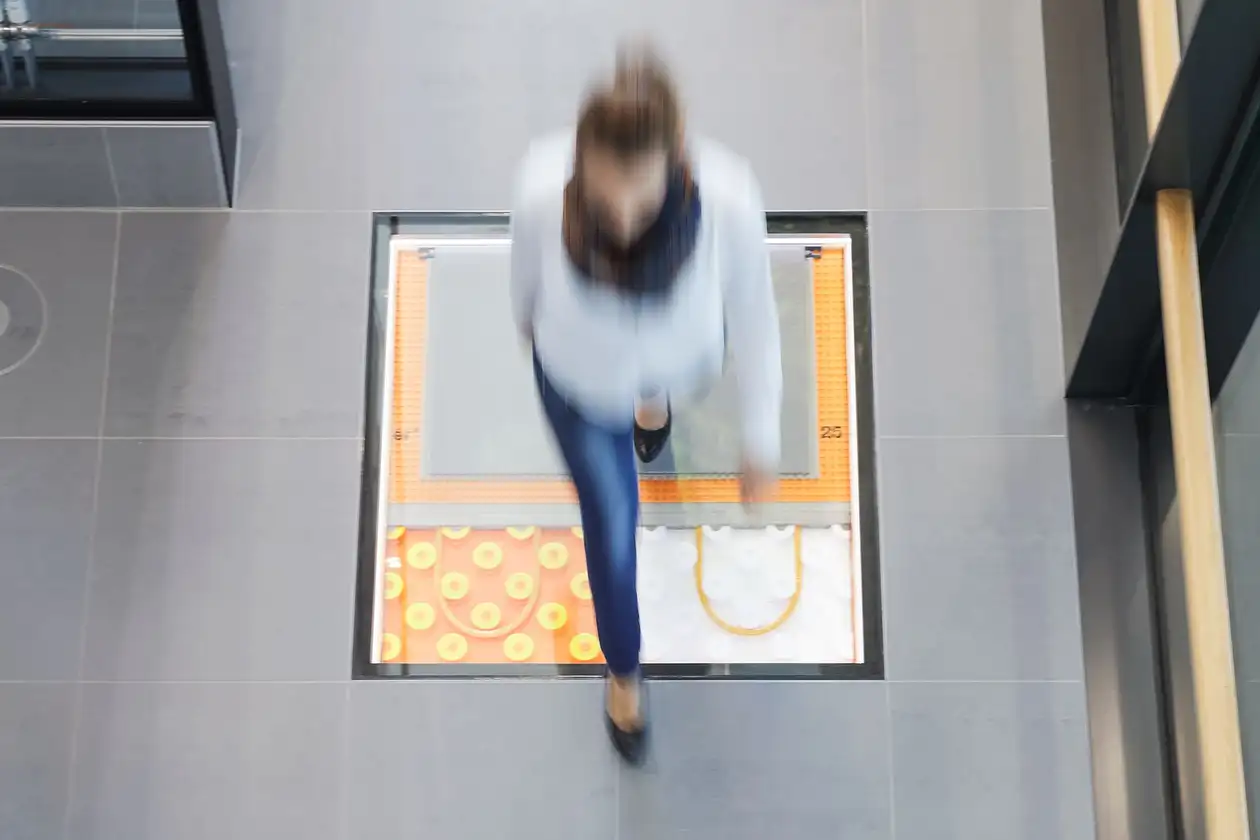

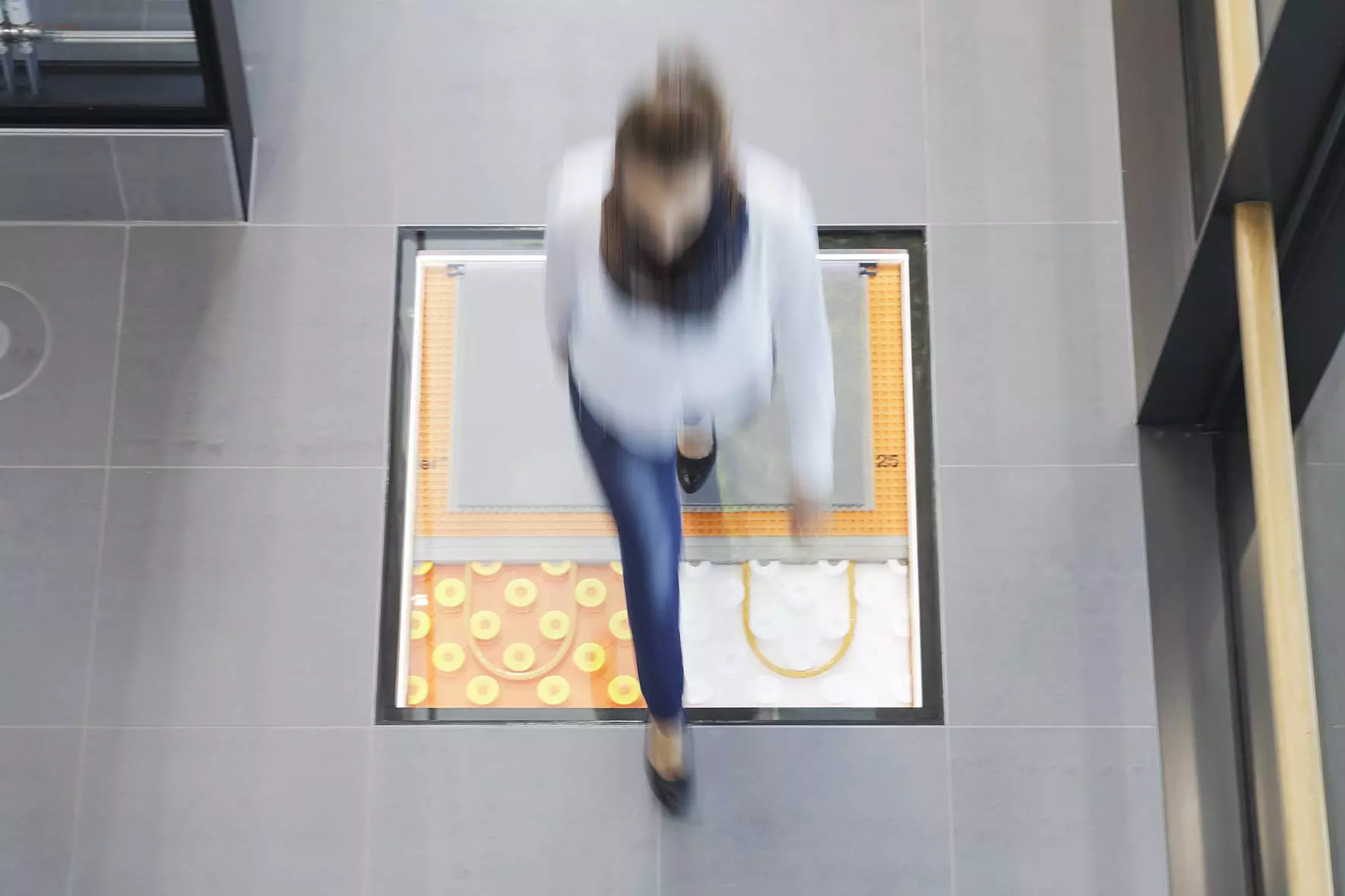

Een vrouw loopt over een vloer, waarin door glaselementen verschillende verwarmingssystemen in de onderbouw zichtbaar worden © Schlueter-Systems

Lage aanvoertemperatuur, minder verwarmingskosten

In vergelijking met conventionele verwarmingssystemen heeft BEKOTEC-THERM slechts een half zo hoge aanvoertemperatuur van circa 30 °C nodig, omdat ons dun gelaagde systeem ervoor zorgt dat de warme verwarmingsbuizen zich dichter bij uw voeten bevinden. Zo hoeft er duidelijk minder dekvloer te worden opgewarmd, voordat de vloerbekleding warmte kan afgeven. Dat betekent tegelijkertijd dat de vloerverwarming ook sneller kan reageren op veranderingen aan de thermostaat. Een optionele isolatie zorgt ervoor dat de verwarmingsbuizen nog meer warmte naar boven afgeven en dat het energiebesparingspotentieel verder toeneemt.

De meest moderne regeltechniek

Onze innovatieve regeltechniek biedt u nog meer energie-efficiëntie: met de thermostaat stelt u comfortabel de gewenste nominale waarde in, de timer regelt een nachtverlaging en de optionele smart regelkleppen zorgen voor een adaptieve, hydraulische compensatie om te allen tijde een optimale en energie-efficiënte doorstroming van het warme water te waarborgen.

Wetenschappelijk bewezen: 9,5% energiebesparingspotentieel

Dun gelaagde opbouw, minder dekvloermassa, lage aanvoertemperatuur: het systeem BEKOTEC-THERM is zo ontworpen dat u het maximale eruit haalt. Een wetenschappelijke praktijktest van het Institut für Technische Gebäudeausrüstung (ITG) in Dresden heeft aangetoond dat ten opzichte van gewone vloerverwarmingen met BEKOTEC-THERM jaarlijks tot en met 9,5% energie kan worden bespaard. Zijn constructieve voordelen komen met name tot hun recht in combinatie met regeneratieve energiebronnen en warmtegeleidende keramische of natuursteenbekledingen – Schlüter-Systems noemt dit dan ook trots de "klimaatregelende tegelvloer".

Renoveren en moderniseren in nieuwbouw en bestaande bouw

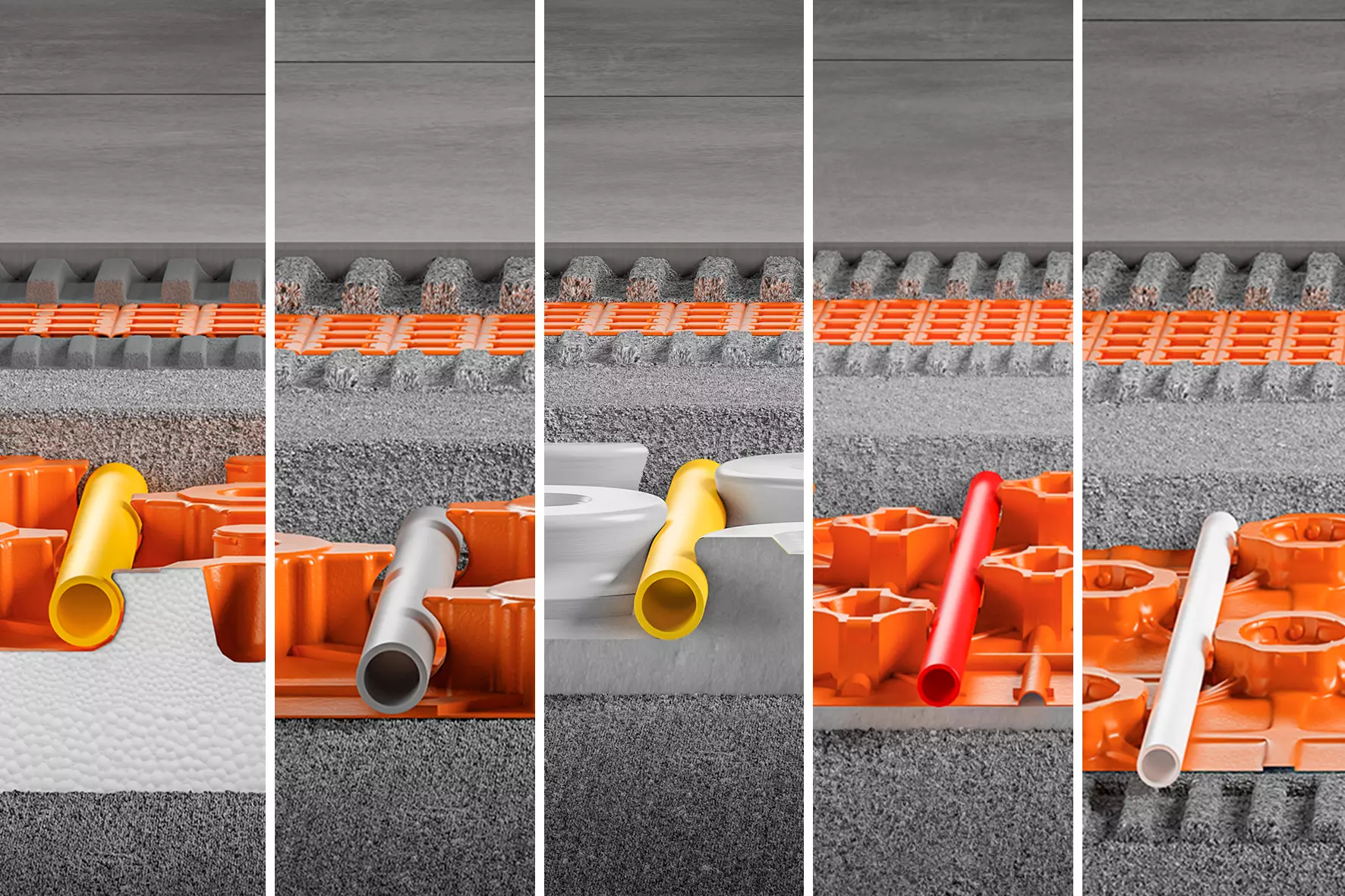

Vier verschillende modellen van de vloerverwarming Schlüter-BEKOTEC-THERM als collage in vier delen naast elkaar geplaatst © Schlueter-Systems

Voor elke behoefte de passende vloerverwarming

Dankzij onze vijf systemen kunt u BEKOTEC-THERM flexibel aan uw eigen wensen instellen – ongeacht of dat vanaf het begin in een nieuwbouwwoning is of bij een modernisering in een bestaande woning. Als in bestaande gebouwen de beschikbare ruimte beperkt is en de ondergrond al definitief bestaat, lost u dat op door een systeem te kiezen met een lage opbouwhoogte: zo heeft de Schlüter-BEKOTEC-EN-FK bijv. al genoeg aan 20–27 mm excl. ontkoppelingsmat en bedekking. Daaruit resulteert ook een minimale dekvloermassa met een oppervlakgewicht vanaf 40 kg/m2 – wat de statische belasting zo ver vermindert dat een vloerverwarming zelfs in monumenten mogelijk is. Ook de plaatsing op problematisch ondergronden, zoals oude houten planken, vormt voor onze systemen geen belemmering.

Flexibele keuze van de vloer

BEKOTEC-THERM is geschikt voor elke vloerbekleding. U kunt uw nieuwe vloerverwarming dus ook onder parket of vinyl plaatsen. Voor de beste geleiding van de warmte en energie-efficiëntie adviseren wij u echter een keramische tegel- of natuurstenen vloer.

Genieten van maximale behaaglijkheid – in elk seizoen

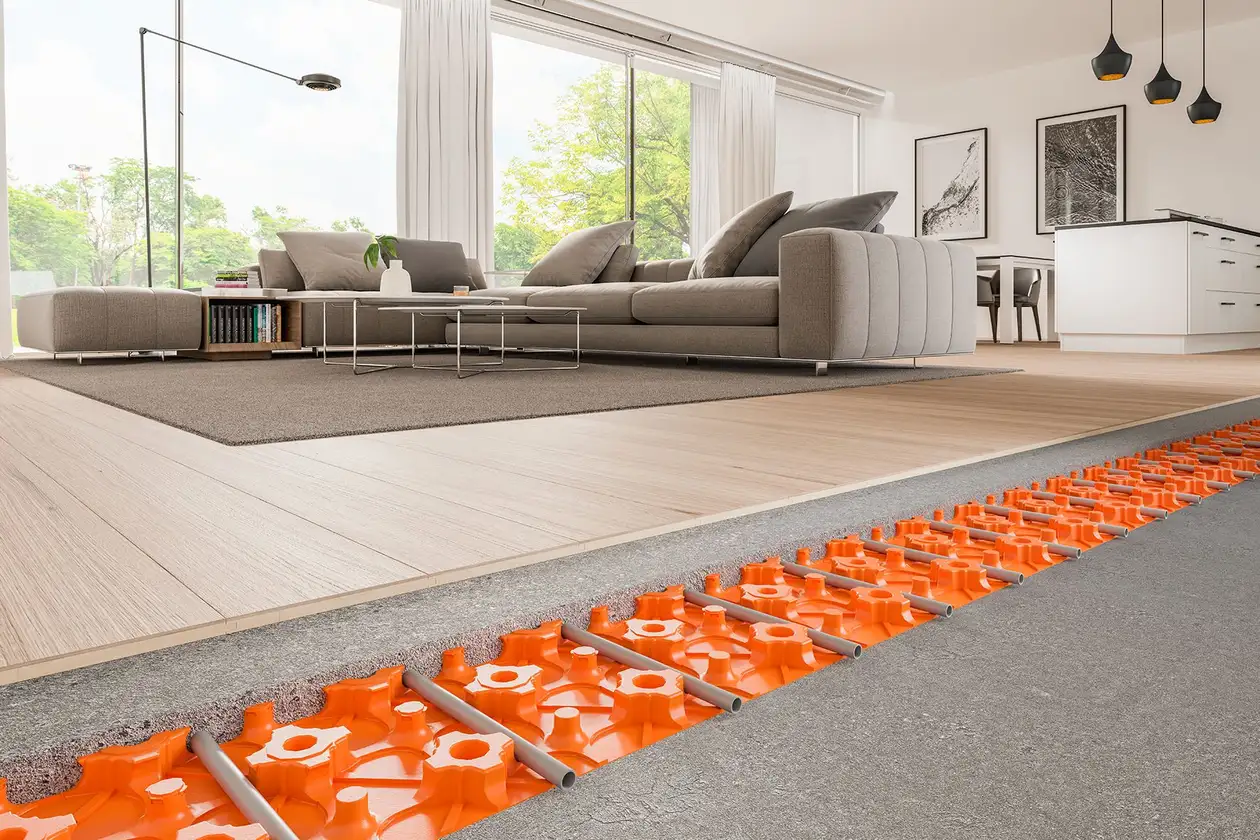

Moderne, lichte woonkamer met grote zandkleurige, keramische tegels als vloerbekleding voor de vloerverwarming Schlüter-BEKOTEC-THERM © Schlueter-Systems

Gelijkmatige warmtespreiding zonder koude zones

Oppervlakteverwarmingen op de vloer zorgen voor behaaglijke warmte zonder tocht of koude zones in de ruimte – en door ons complete systeem warmen zelfs vloerzones op, waarin geen of met een grote afstand geplaatste verwarmingsbuizen liggen. Dat maakt de Schlüter-DITRA-ontkoppelingsmat tussen de verwarmde dekvloer en de tegelbedekking mogelijk: deze zorgt voor veel kleine luchtkanalen waardoor de warmte nog gelijkmatiger worden verspreid. Zo wordt de vloer één groot verwarmingselement – dat, indien gewenst, echter ook kan koelen.

Verwarming en koeling verenigd in één systeem

Met BEKOTEC-THERM zijn koude voeten in de winter niet meer aan de orde – en als de temperaturen in de zomer u doen zweten, schakelt u gewoon over! Schakel het systeem via uw verwarmingsregeling om naar de koelwerking en gebruik, afhankelijk van de warmtebron, de actieve of passieve koeling om uw ruimtes geluidloos en zonder tocht op een prettige manier te tempereren. Zo verlaagt u de ruimtetemperatuur met max. 3° Celsius in vergelijking met ongekoelde ruimtes – en geniet u in alle seizoenen van uw klimaatregelende tegelvloer.

Alle voordelen van BEKOTEC-THERM in één oogopslag

Lage opbouwhoogte
Korte verwerkingstijd
Lage verwarmingskosten
De meest moderne besturingstechniek
Geschikt voor nieuwbouw en installatie in bestaande gebouwen
Verwarmen in de winter, koelen in de zomer

Zo werkt BEKOTEC-THERM

Het BEKOTEC-systeem – voor elke behoefte de passende vloerverwarming

De basis van de BEKOTEC-THERM wordt gevorm door het Schlüter-BEKOTEC-systeem met de innovatieve noppenplaten die in vijf verschillende opbouwhoogtes verkrijgbaar zijn. BEKOTEC garandeert een betrouwbare dekvloerconstructietechniek voor barstvrije en correct functionerende zwevende dekvloeren en verwarmde dekvloeren met bekledingen van keramiek, natuursteen of andere bekledingsgsmaterialen.

Tussen de noppen worden de nauwkeurig passende verwarmingsbuizen BEKOTEC-THERM-HR gestoken. Vervolgens wordt de conventionele dekvloer met een minimale bedekking van 8 mm aangebracht. Aangezien spanningen via het noppenraster van de BEKOTEC-noppenplaten modulair worden afgebouwd, zijn dilatatievoegen of troffelsneden in de dekvloer niet nodig – met uitzondering voor bijv. bouwscheidingsvoegen.

In totaal bedraagt de opbouwhoogte tot aan de bovenkant van de dekvloer tussen 20 mm (EN 12 FK) en 61 mm (EN-FI). Door deze minimale hoogte is er voor de vloerverwarming slechts een zeer lage aanvoertemperatuur van 27-32 °C nodig – in combinatie met de moderne verwarmingstechniek bespaart dat energiekosten. Door dit minimale gebruik van materiaal en het feit dat langdurig verwarmen van de legklare ondergrond niet nodig is, wordt de bouwtijd aanzienlijk verkort. De vloerbekleding kan meteen nadat de dekvloer begaanbaar is, worden geplaatst.

Perfect aangepast aan uw behoeften: de BEKOTEC-noppenplaten zijn verkrijgbaar in vijf uitvoeringen met verschillende opbouwhoogtes, met warmte- of contactgeluidsisolatie en sommige zijn zelfklevend.

De BEKOTEC-dekvloernoppenplaten in één oogopslag

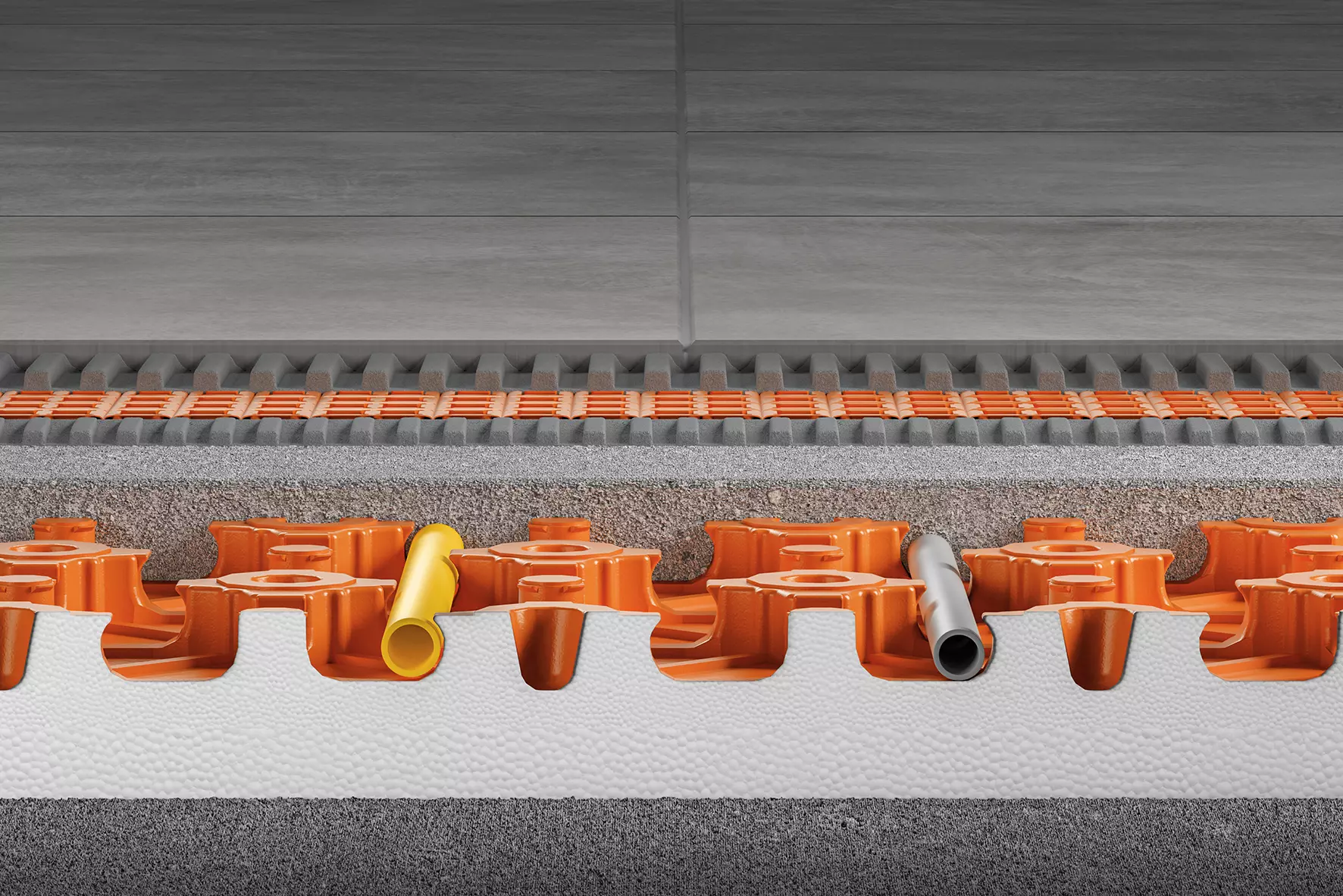

De stille en geïsoleerde

© Schlueter-Systems

BEKOTEC-EN-FI

Met geïntegreerde thermische en contactgeluidsisolatie (DEO 039) en voor flexibele montage van Schlüter-verwarmingsbuizen met een diameter van 14 en 16 mm.

  • Opbouwhoogtes: 61–78 mm
    (excl. DITRA-ontkoppelingsmat)
  • Oppervlaktegewicht vanaf 58 kg/m²
  • Plaatsingsraster 75 mm
  • Verwarmingsvermogens tot 140 W/m²

De geïsoleerde

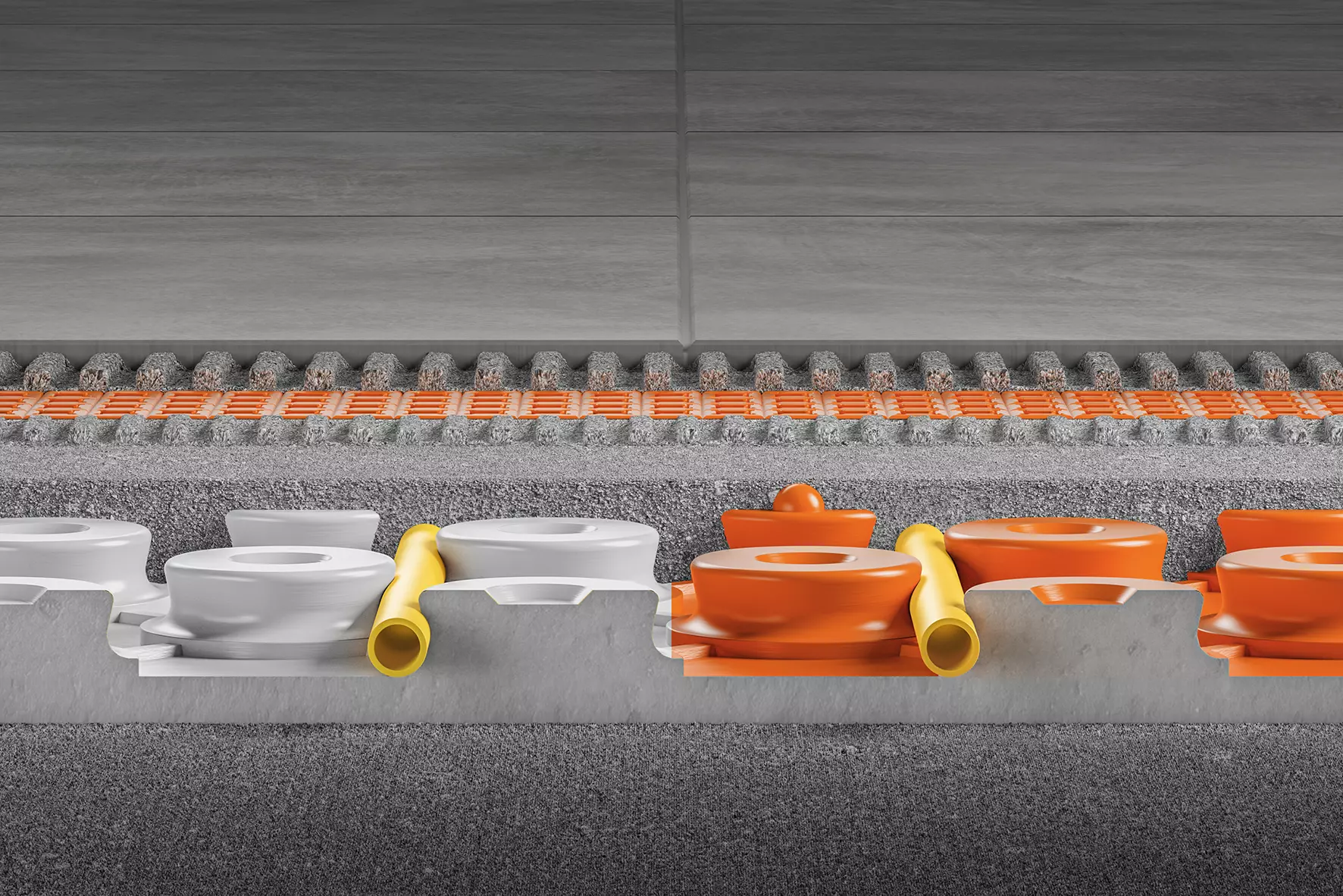

Laagopbouw van de Schlüter-BEKOTEC-EN-dekvloernoppenplaat met steengrijze, keramische bedekking © Schlueter-Systems

BEKOTEC-EN

Met geïntegreerde isolatie (DEO 033) voor toepassingen waar bepaalde eisen aan thermische isolatie worden gesteld, bijv. op vloerplaten.

  • Opbouwhoogtes: 52–69 mm
    (excl. DITRA-ontkoppelingsmat)
  • Met geïntegreerde thermische isolatie
  • Oppervlaktegewicht vanaf 57 kg/m²
  • Plaatsingsraster 75 mm
  • Verwarmingsvermogens tot 100 W/m²

De allrounder

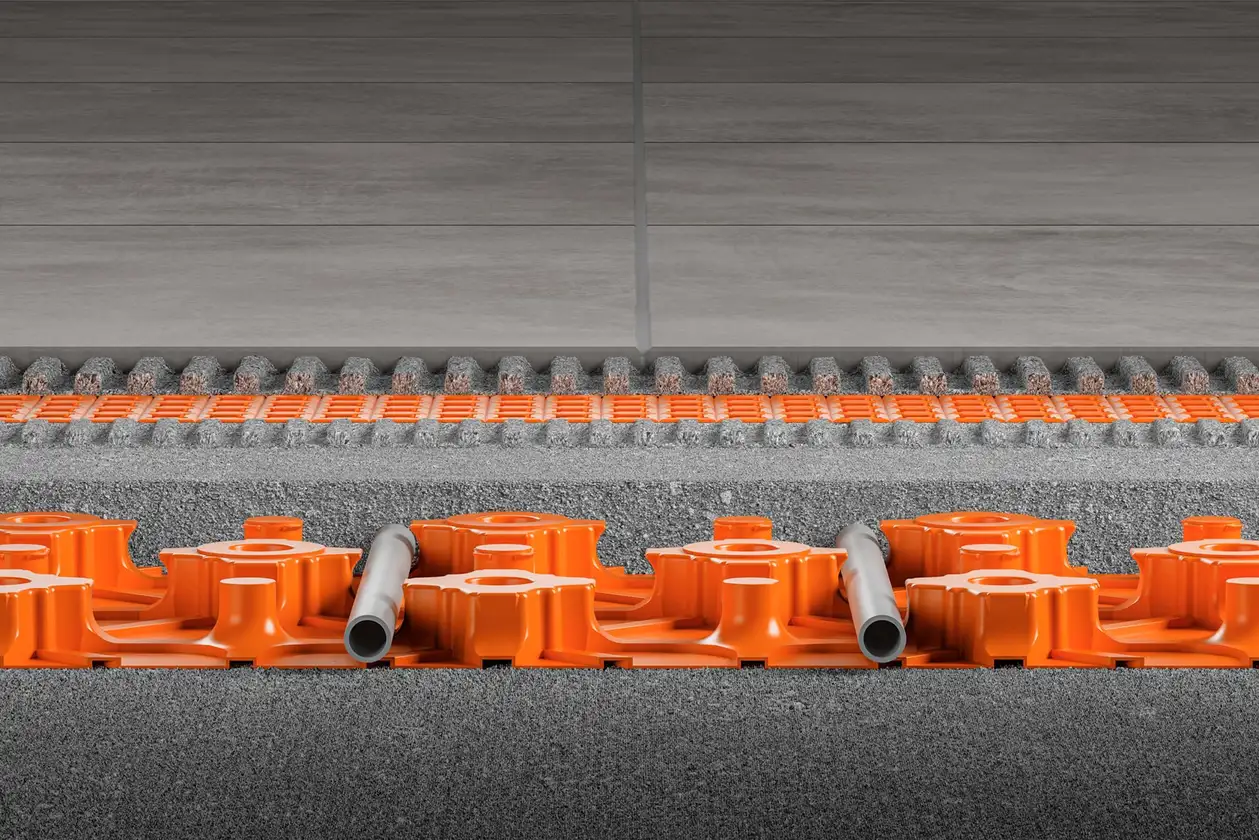

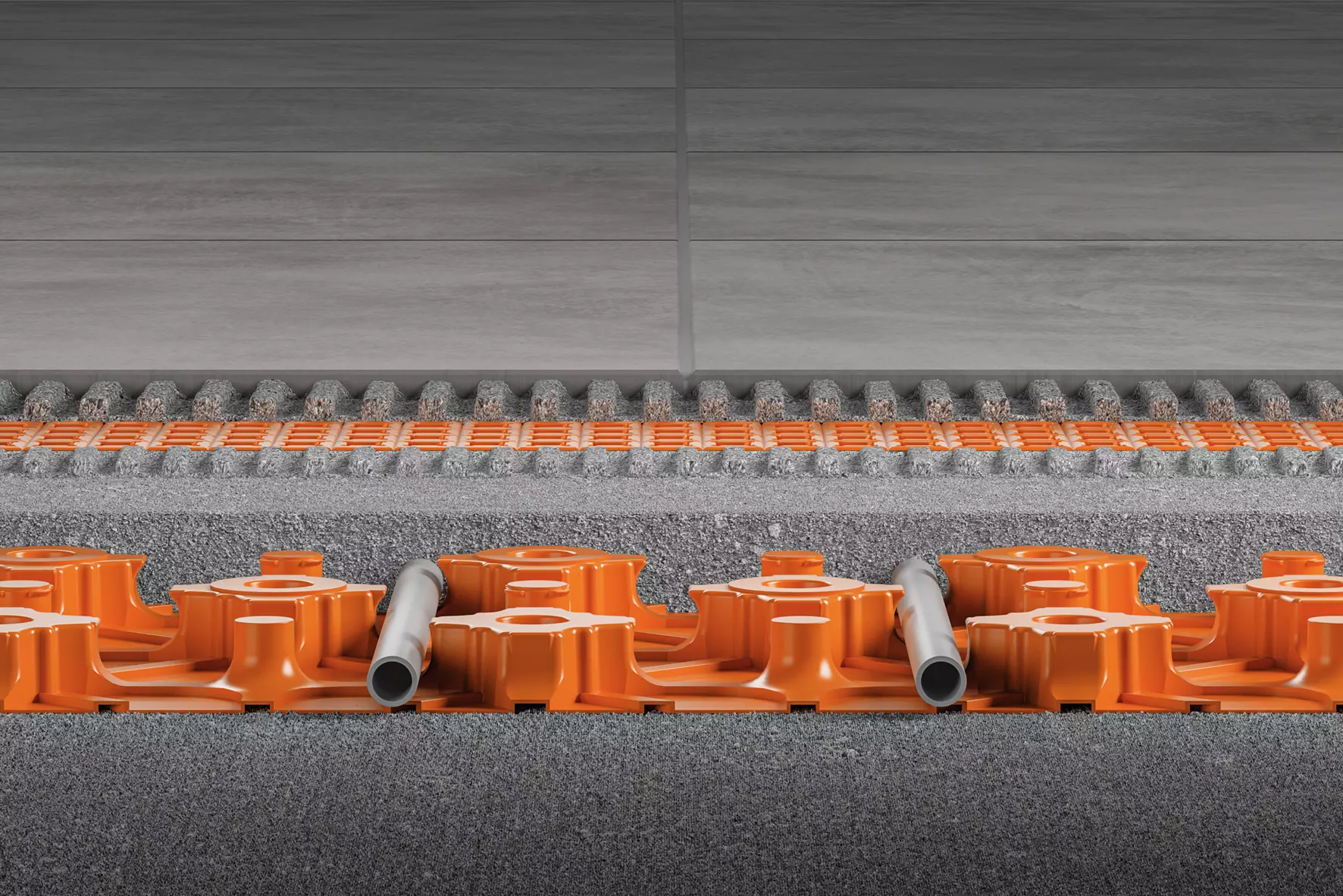

Laagopbouw van de Schlüter-BEKOTEC-EN-F-dekvloernoppenplaat met steengrijze, keramische bedekking © Schlueter-Systems

BEKOTEC-EN-F

Universele opbouw voor toepassingen met of zonder (contactgeluids-)isolatie. Lage opbouwhoogte, ideaal voor nieuwbouw en renovatie.

  • Opbouwhoogtes: 31–48 mm
    (excl. DITRA-ontkoppelingsmat)
  • Zonder isolatie, maar in combinatie met isolatie mogelijk
  • Oppervlaktegewicht vanaf 57 kg/m²
  • Plaatsingsraster 75 mm
  • Verwarmingsvermogens tot 100 W/m²
  • Nu ook zelfklevend (Peel & Stick)

De stille

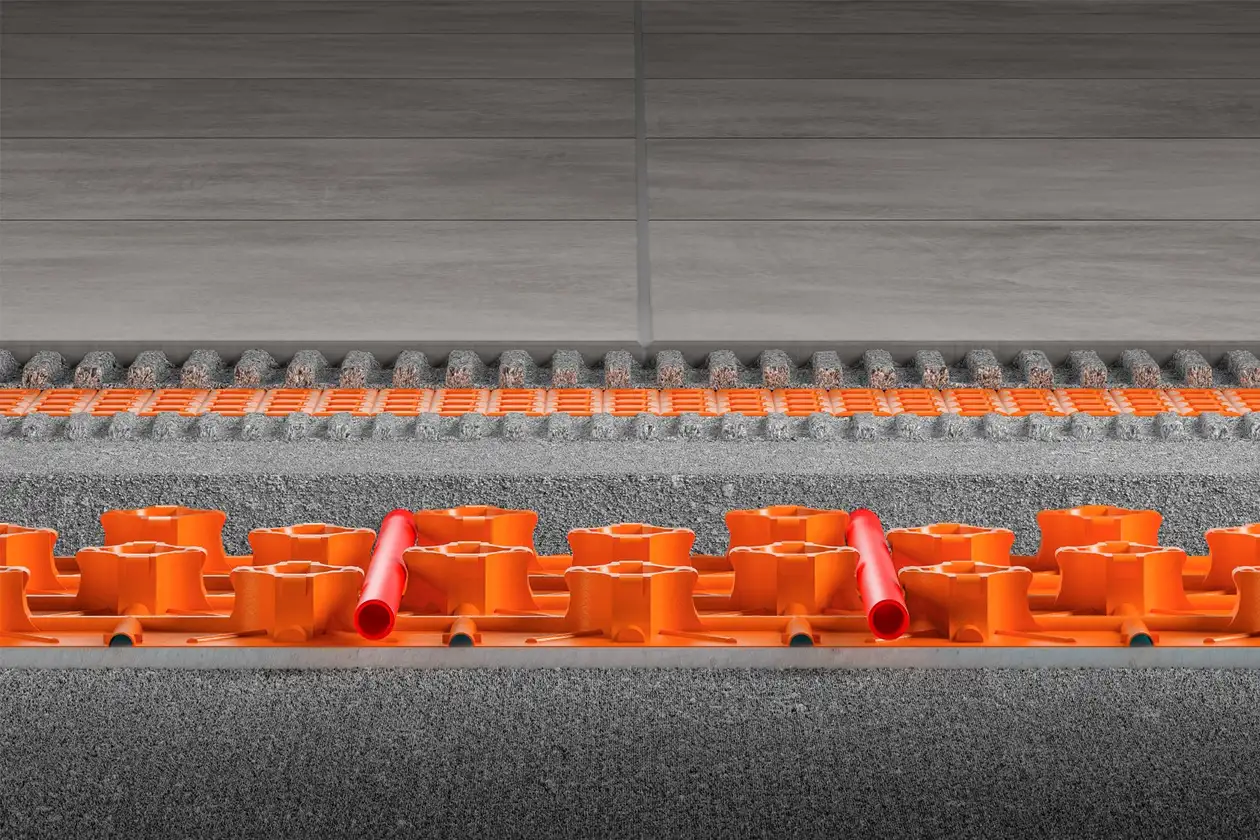

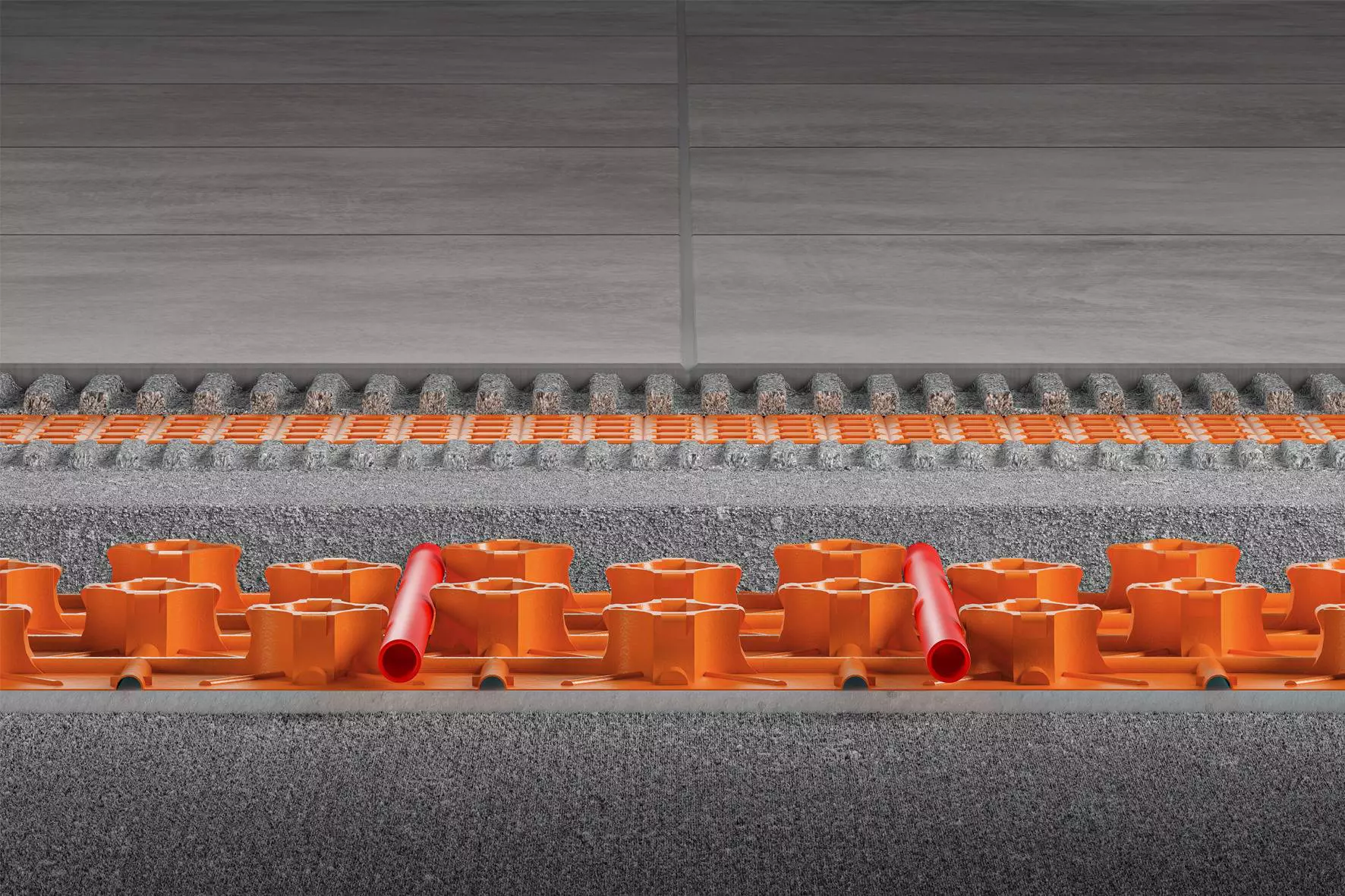

Laagopbouw van de Schlüter-BEKOTEC-EN-FTS-dekvloernoppenplaat met steengrijze, keramische bedekking © Schlueter-Systems

BEKOTEC-EN-FTS

Om het contactgeluid te optimaliseren kunt u met ons systeem een contactgeluidsverbetering tot en met 25 dB volgens DIN EN ISO 10140-1 bereiken.

  • Opbouwhoogtes: 31–43 mm
    (excl. DITRA-ontkoppelingsmat)
  • Geïntegreerde contactgeluidsisolatie
  • Oppervlaktegewicht vanaf 52 kg/m²
  • Plaatsingsraster 50 mm
  • Verwarmingsvermogens tot 100 W/m²

Het lichtgewicht

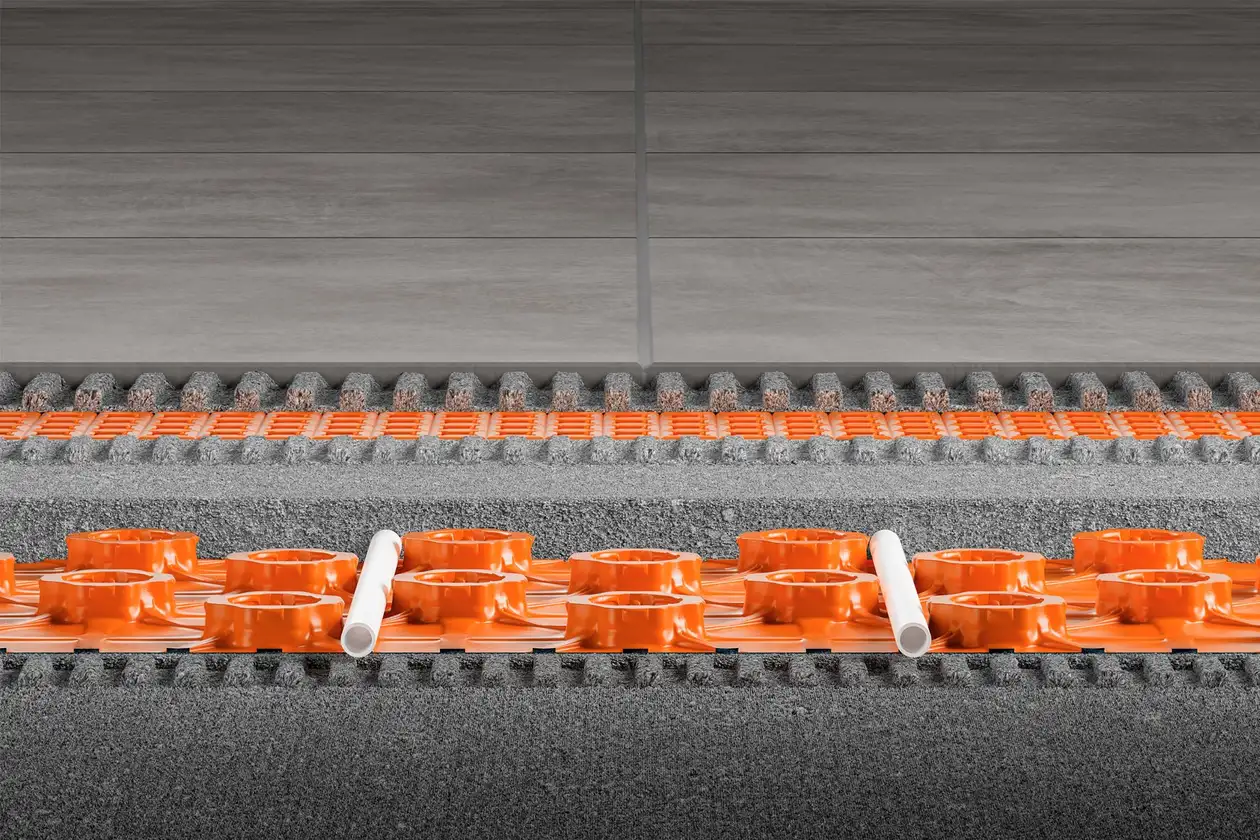

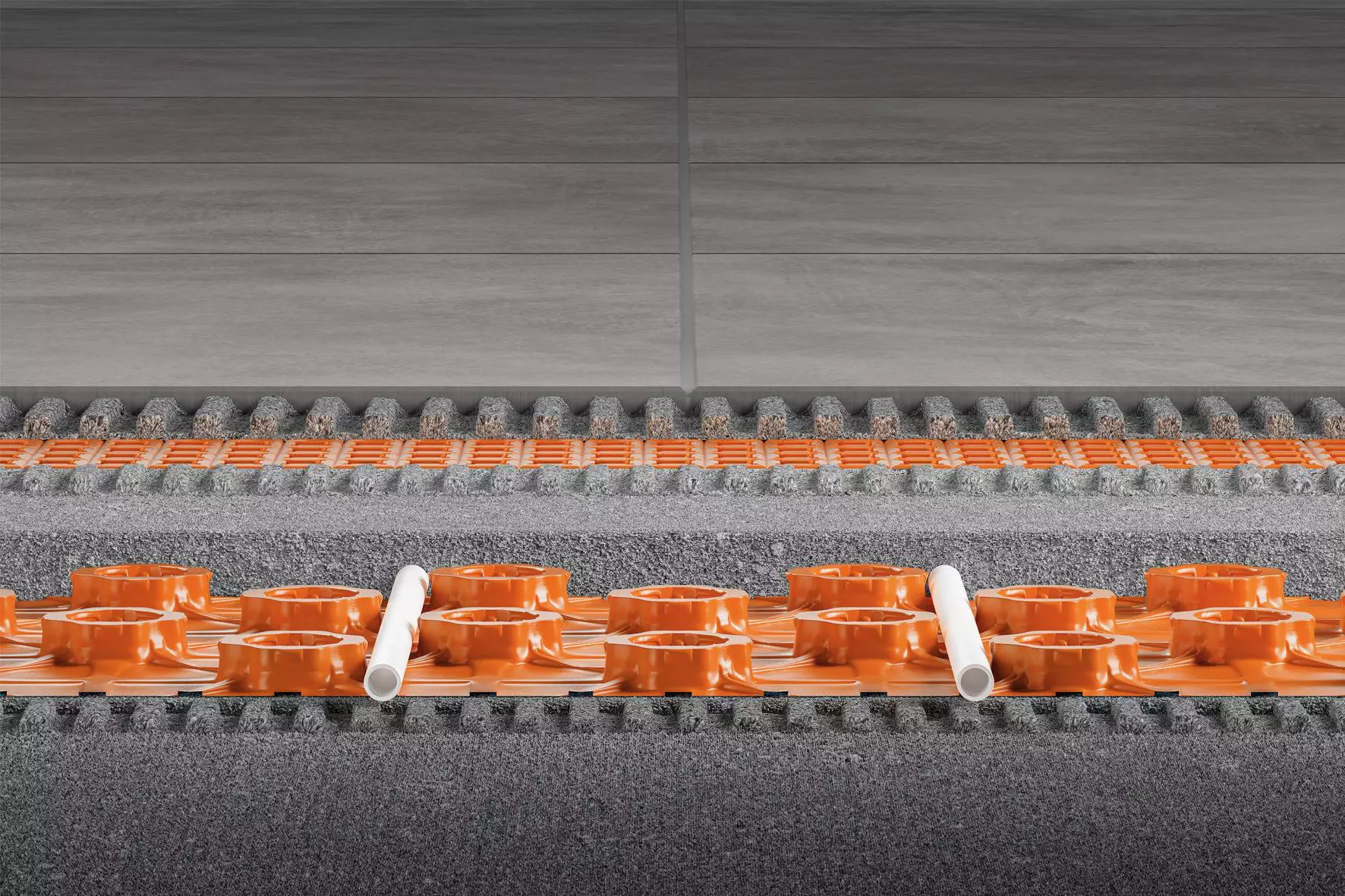

Laagopbouw van de Schlüter-BEKOTEC-EN-FK-dekvloernoppenplaat met steengrijze, keramische bedekking © Schlueter-Systems

BEKOTEC-EN-FK

Een minimaal gewicht is mogelijk met onze lichtste en dunste opbouw. Het gewicht kan nog verder worden gereduceerd. Daarover kunt u contact met ons opnemen.

  • Opbouwhoogtes: 20–27 mm
    (excl. DITRA-ontkoppelingsmat)
  • Op de ondergrond verlijmd
  • Oppervlaktegewicht vanaf 40 kg/m²
  • Plaatsingsraster 50 mm
  • Verwarmingsvermogens tot 100 W/m²
  • Nu ook zelfklevend (Peel & Stick)

Constructievoorbeeld: de systeemopbouw met Schlüter-BEKOTEC-THERM

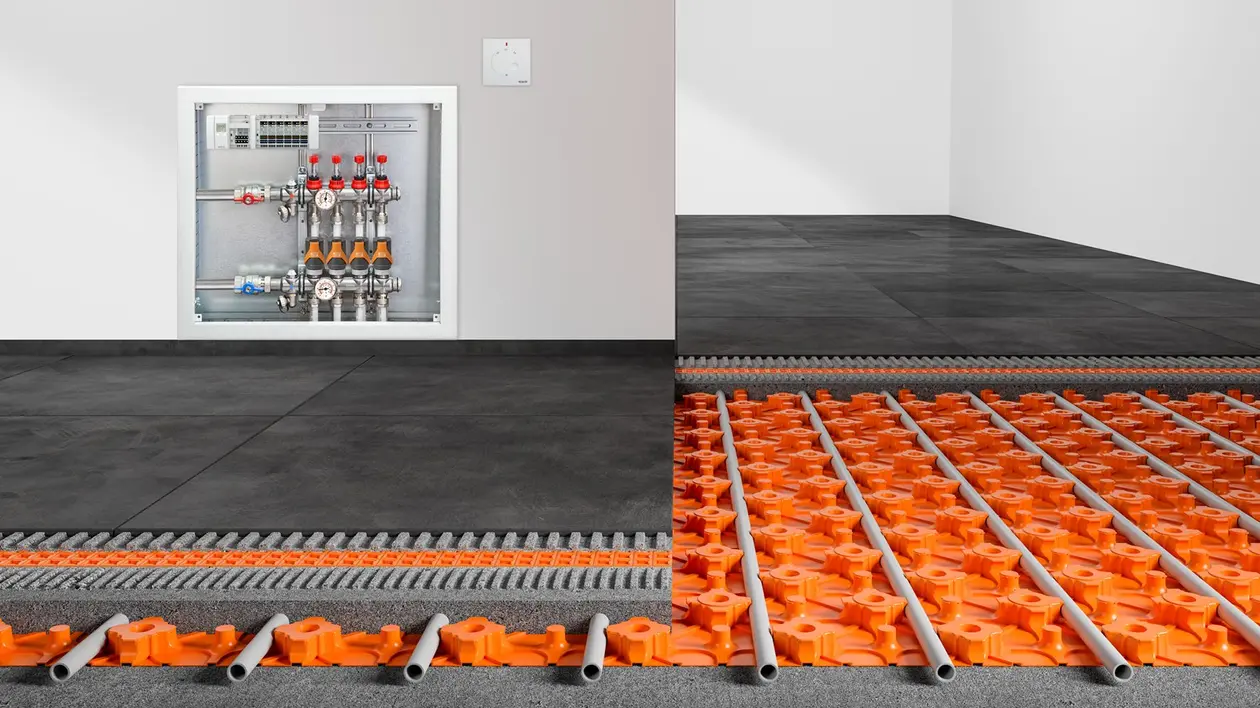

Betegelde ruimte met dwarsdoorsnede door de vloeropbouw inclusief vloerverwarming en verdeler aan de wand
12Timer

12: Timer

Met de optionele timer kan de temperatuur op tijd geregeld met 4 °C worden verlaagd.​​​​​​

11Basis- en aansluitmodule

11: Basis- en aansluitmodule

Op de basismodule "Control" worden de aansluitmodulen zowel voor bekabelde als draadloze kamersensoren aangesloten, die op hun beurt kamersensoren en regelkleppen van energie voorzien.

10Regelklep

10: Regelklep

De regelkleppen regelen de doorstroming van het verwarmingswater door de afzonderlijke vloerverwarmingscircuits en daardoor de warmtespreiding in de ruimtes.

9Kamersensor

9: Kamersensor

De kamersensor is bedoeld als temperatuurregelaar voor verwarmen en koelen. Deze kan bekabeld of draadloos worden geïnstalleerd. Een tijdgestuurde temperatuurverlaging kan met behulp van de optionele timer worden bereikt.

8Verdelerkast

8: Verdelerkast

In de verdelerkast bevinden zich meergroeps-verdeelunits en de regeltechniek. Deze kan in of op de wand worden gemonteerd.

7Meergroeps-verdeelunit

7: Meergroeps-verdeelunit

De meergroeps-verdeelunit sluit de vloerverwarming op de warmteopwekker aan en deelt de aanvoer in de verwarmingscircuits van de afzonderlijke ruimtes in. In het BEKOTEC-THERM-systeem is deze van roestvast staal evenals van glasvezelversterkt kunststof verkrijgbaar.

6Vloerbekleding

6: Vloerbekleding

Bij gebruik van een cementdekvloer kunnen de tegels onmiddellijk worden geplaatst nadat de dekvloer begaanbaar is. De volgens de geldende voorschriften vereiste veldbegrenzingsvoegen in de bovenbedekking kunnen dus onafhankelijk van de dekvloer worden gepositioneerd. Tegels en natuursteen zijn vanwege hun warmtegeleiding bij uitstek geschikt voor de combinatie met een vloerverwarming.

5Ontkoppelingsmat

5: Ontkoppelingsmat

De ontkoppelingsmat wordt met tegellijm of als zelfklevende mat op de verwarmde dekvloer geplaatst en waarborgt dat de dekvloer en de vloerbekleding in de constructie onafhankelijk van elkaar kunnen bewegen. Spanningen door droogprocessen en thermische uitzetting worden zo afgebouwd en dringen niet meer door tot in de bovenbekleding. Op deze plaats in de opbouw van de constructie is ook de combinatie met een elektrische vloerverwarming voor temperering in tussenseizoenen mogelijk.

4Verwarmde dekvloer

4: Verwarmde dekvloer

De verwarmde dekvloer wordt in het BEKOTEC-systeem met een minimale bedekking van 8 mm geplaatst en zwevend aangebracht. Aangezien spanningen via het noppenraster van de BEKOTEC-noppenplaten modulair worden afgebouwd, zijn dilatatievoegen of troffelsneden in de dekvloer niet nodig – met uitzondering voor bijv. bouwscheidingsvoegen. Ook een wapening van de dekvloer evenals additieven of vezels die de buigtreksterkte verhogen, zijn in dit systeem noch noodzakelijk noch toegestaan.

3Verwarmingsbuis

3: Verwarmingsbuis

Vijflaagse combinatie-verwarmingsbuis van polymeer, afhankelijk van de opbouwhoogte en noppenplaat verkrijgbaar met een doorsnede van 10, 12, 14 of 16 mm.

2Noppenplaat

2: Noppenplaat

De noppenplaat wordt op het volledige oppervlak aangebracht en rondom met een randstrook afgesloten. Afhankelijk van de gewenste opbouwhoogte en doorsnede van de verwarmingsbuizen is deze in verschillende uitvoeringen met of zonder isolatie verkrijgbaar.

1Dragende ondergrond

1: Dragende ondergrond

De dragende ondergrond moet

  • voldoen aan de statische vereisten conform DIN EN 1991 voor opname van de vloerconstructie en de voorziene verkeersbelasting,
  • voldoende droog zijn voor de opname van het constructiesysteem conform DIN 18 560-2 alinea 4,
  • voorzien zijn van een effen oppervlak conform DIN 18 202.

Innovatieve besturings- en regeltechniek voor nog meer efficiëntie!

Regeling van de kamertemperatuur en tijdbesturing

De temperatuur van elke ruimte kan te allen tijde afzonderlijk via onze thermostaat worden ingesteld, zodat in de verschillende zones van uw huis telkens de gewenste temperatuur wordt bereikt. Bovendien kan onze watergedragen vloerverwarming via een tijdbesturing zo worden geprogrammeerd dat deze op bepaalde tijden inschakelt en uitschakelt. Dat is bijzonder efficiënt, wanneer er overdag niemand thuis is.

Zelflerende systemen

Zelflerende systemen analyseren het verwarmingsgedrag en passen de instellingen van de installatie automatisch aan. Onze intelligente regelklep BEKOTEC-THERM-EAHB zorgt op een betrouwbare manier voor een adaptieve, hydraulische afstelling, waardoor elk verwarmingscircuit slechts zoveel warm water ontvangt, als dit op dat moment nodig heeft. Zo wordt de verwarming nog energie-efficiënter en comfortabeler.

Smart-Home

BEKOTEC-THERM beschikt over interfaces met de gebruikelijke Smart-Home-systemen. Zo kunt u de vloerverwarming via uw smartphone of tablet comfortabel regelen.

Combinatie met regeneratieve energiebronnen

Buitenaanzicht van een moderne, vrijstaande eengezinswoning in het groen met zonnesysteem en warmtepomp © Schlueter-Systems

Kan op veel verwarmingssystemen worden aangesloten

Via onze verdeelunit kan BEKOTEC-THERM op vrijwel elk aanwezig verwarmingssysteem worden aangesloten. Zijn totale energiebesparingspotentieel komt echter tot zijn recht door de combinatie met regeneratieve energiebronnen – op de eerste plaats door warmtepompen en zonnepanelen.

Warmtepompen en Schlüter-BEKOTEC-THERM

Dankzij de lage aanvoertemperatuur zijn vloerverwarmingen ideaal in combinatie met duurzame, regeneratieve warmte-opwekkers, zoals warmtepompen. Door de lage aanvoertemperaturen van BEKOTEC-THERM is het volgende mogelijk:

  • Een lager stroomverbruik voor de warmtepomp
  • Een verbetering van de efficiëntie (COP - Coefficient of Performance) en dus een grotere energiewinst gedurende de gehele verwarmingsperiode
  • Een snellere afschrijving
  • Continu lagere verbruikskosten

Zonne-energie en Schlüter-BEKOTEC-THERM

De efficiëntie (COP - Coefficient of Performance) van een zonnepaneelinstallatie die op het verwarmingssysteem van een gebouw is aangesloten, neemt toe bij elke graad die het systeem lager kan worden gezet. Door de lagere aanvoertemperaturen van BEKOTEC-THERM kan het zonne-energiesysteem dus aanzienlijk langer worden ingezet om een ruimte te verwarmen dan dat bij conventionele verwarmingen mogelijk is. Een gebouw kan dus ook op zonnige winterdagen door een zonne-energiesysteem met het juiste vermogen worden verwarmd.

Technische details over de BEKOTEC-dekvloernoppenplaten

Technische details over het systeem BEKOTEC-EN-FI BEKOTEC-EN BEKOTEC-EN-F BEKOTEC-EN-F-PS BEKOTEC-EN-FTS BEKOTEC-EN-FK BEKOTEC-EN-FK-PS
Systeemhoogte in mm (incl. DITRA) 66–83 57–74 36–53 36–53 36–48 25–32 25–32
Hoogte van de noppenplaat in mm 53 44 23 23 18 + 5 12 12
Dekvloerbedekking in mm 8–25 8–25 8–25 8–25 8–20 8–15 8–15
Buisdiameter in mm 14 / 16 16 14 14 / 16 12 10 10
Legafstanden in mm 75–300 75–300 75–300 75–300 50–300 50–300 50–300
Benodigde verwarmingsbuizen in m/m² 13,33–3,33 13,33–3,33 13,33–3,33 13,33–3,33 20–3,33 20–3,33 20–3,33
Max. verwarmingsvermogen in W/m²
(RT 20 °C / VT 40 °C)
130–40 / 140–40 140–40 130–40 130–40 / 140–40 145–30 145–30 145–30
Min. oppervlaktegewicht in kg/m² 58 57 57 57 52 40 40
Min. dekvloervolume in l/m² 28,5 28,5 28,5 28,5 26 20 20
Max. nuttige belasting in kN/m² tot en met 5 tot en met 5 tot en met 5 tot en met 5 tot en met 5 tot en met 5 tot en met 5



Veel gestelde vragen over BEKOTEC-THERM en het BEKOTEC-System

Ja, die is er – en zelfs exclusief bij Schlüter-Systems. Wij zijn de enige fabrikant die een garantie van 5 jaar op het gehele systeem geeft. Deze garantie heeft betrekking op de dekvloerconstructie inclusief de barstvrijheid in de bovenbekleding (bijv. bij keramische tegels en natuursteenplaten).

Waarop moet ik letten, zodat de garantie niet komt te vervallen?

De componenten in de dekvloer moeten allemaal van Schlüter zijn. Dat betekent dat de dekvloernoppenplaat, de randstrook, de systeemverwarmingsbuis en het randvoegprofiel Schlüter-DILEX-RF moeten worden ingebouwd.

De kleinste tegelafmeting bedraagt 5 x 5 centimeter. Er is geen maximumafmeting voor Schlüter-BEKOTEC-THERM. Zo kunnen er bijvoorbeeld ook zonder probleem tegels van 1,5 x 3 meter worden geplaatst.

De compressiewaarde (CP) van alle ingebouwde componenten onder het BEKOTEC-systeem moet minder dan 3 mm bedragen.

De temperatuur rond de verwarmingselementen mag bij mastiekasfaltdekvloeren niet langdurig hoger zijn dan 45 °C en bij calciumsulfaat- en cementdekvloeren niet hoger dan 55 °C.

Jazeker! Hoewel wij adviseren tegels of natuursteen te gebruiken, omdat deze een lage warmtegeleidingsweerstand hebben, kunnen ook de meeste andere vloerbekledingen in combinatie met een vloerverwarming worden gebruikt. Zachte bekledingen (linoleum, kurk, pvc, vinyl) zijn net zo geschikt als parket en laminaat. Veel fabrikanten bieden vloerbekledingen aan, die specifiek zijn bedoeld voor een bepaalde vloerverwarming.

Jazeker! Door het lage systeemgewicht en de lage opbouwhoogte is onze vloerverwarming ideaal voor sanerings- en renovatieprojecten in een bestaand gebouw. Als de vloer moet worden afgedicht, kan dat met weinig extra kosten en moeite met de Schlüter-DITRA-systeemcomponenten worden uitgevoerd.

Onze afdeling voor toepassingstechniek helpt u graag bij het aanpassen van de vloerconstructie. Bovendien kunnen wij u in contact brengen met speciaal opgeleide Schlüter-systeemverwerkers. Neem gewoon contact met ons op!

Welke dekvloer is geschikt voor Schlüter-BEKOTEC?

Voor een dekvloer met het Schlüter-BEKOTEC-systeem zijn geen kostbare speciale dekvloeren nodig – er kunnen gebruikelijke dekvloeren van kwaliteit CT/CA C20-C35/F4 max. F5 zonder wapening worden gebruikt, die met een dekvloerpomp of vrije-val menger kunnen worden gemaakt. Vloeibare dekvloeren kunnen net zo worden toegepast als aardvochtig aan te brengen dekvloeren.
