Verwarmingscircuitcalculator voor BEKOTEC-THERM

Bereken snel en eenvoudig het vereiste materiaal voor uw vloerverwarming van Schlüter-Systems!

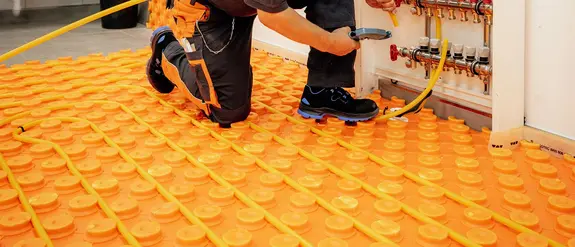

Een vakman snijdt een verwarmingsbuis op de lengte die nodig is voor het verwarmingscircuit en legt deze in een oranje BEKOTEC-noppenplaat van Schlüter-Systems.

Heel eenvoudig het vereiste materiaal berekenen

Twijfels bij de planning? Geen probleem: onze verwarmingscircuitcalculator berekent verwarmingscircuits, vereiste buizen en volumestroom voor uw BEKOTEC-THERM vloerverwarming in ruimten tussen 3 en 40 m2. Gewoon de noppenplaat selecteren, definieer de verwarmingsbelasting of het type gebouw en voer de oppervlakte van de vloer in – klaar!

Verwarmingscircuits voor een ruimte van uw keuze berekenen

1Selecteer de passende BEKOTEC-dekvloernoppenplaat

Systeem FI
BEKOTEC-EN-FI
  • De stille met isolatie
  • Opbouwhoogtes: 61-78 mm (excl. DITRA-ontkoppelingsmat)
  • Met geïntegreerde warmte- en contactgeluidsisolatie
  • Combinatie met extra warmte-isolatie mogelijk
  • Oppervlaktegewicht: vanaf 58 kg/m²
  • Plaatsingsraster: 75 mm
  • Verwarmingsvermogens: tot 100 W/m²
Systeem P/PF
BEKOTEC-EN-P
  • De geïsoleerde
  • Opbouwhoogtes: 52-69 mm (excl. DITRA-ontkoppelingsmat)
  • Met geïntegreerde thermische isolatie
  • Combinatie met extra isolatie mogelijk
  • Oppervlaktegewicht: vanaf 57 kg/m²
  • Plaatsingsraster: 75 mm
  • Verwarmingsvermogens: tot 100 W/m²
Systeem F
BEKOTEC-EN-F
  • De allrounder
  • Opbouwhoogtes: 31-48 mm (excl. DITRA-ontkoppelingsmat)
  • Zonder isolatie, combinatie met isolatie mogelijk
  • Oppervlaktegewicht: vanaf 57 kg/m²
  • Plaatsingsraster: 75 mm
  • Verwarmingsvermogens: tot 100 W/m²
  • Ook verkrijgbaar als zelfklevend (Peel & Stick)
Systeem FTS
BEKOTEC-EN-FTS
  • De stille
  • Opbouwhoogtes: 31-43 mm (excl. DITRA-ontkoppelingsmat)
  • Geïntegreerde contactgeluidsisolatie
  • Oppervlaktegewicht: vanaf 52 kg/m²
  • Plaatsingsraster: 50 mm
  • Verwarmingsvermogens: tot 100 W/m²
Systeem FK
BEKOTEC-EN-F Peel and Stick
  • Het lichtgewicht
  • Opbouwhoogtes: 20-27 mm (excl. DITRA-ontkoppelingsmat)
  • Op de ondergrond verlijmd
  • Oppervlaktegewicht: vanaf 40 kg/m²
  • Plaatsingsraster: 50 mm
  • Verwarmingsvermogens: tot 100 W/m²
  • Ook verkrijgbaar als zelfklevend (Peel & Stick)

Technische gegevens

Geschatte aanvoer- en retourtemperaturen voor het bereiken van een ruimtetemperatuur van 20 °C

Bekleding Bekledingsweerstand Aanvoertemperatuur Retourtemperatuur

Tegels

0,00 m²k/W 35 °C 25 °C
Parket tot 15 mm 0,10 m²k/W 45 °C 35 °C
Tapijt 0,10 m²k/W 45 °C 35 °C
  • ∆θ 5K voor ruimtetemperatuur 24 °C
  • Let op de restwarmtebehoefte, bijv. in badkamers, toiletruimten, serre
  • Vereiste buizen incl. aansluitleiding naar de verdeler
  • Randisolatiestrook ≈ ruimte-oppervlakte x 1,2
