Het origineel. Nu nog beter!
Met haar talrijke functies heeft onze ontkoppelingsmat Schlüter-DITRA zich over de hele wereld bewezen als universele ondergrond voor betegeling. Voor wat betreft afdichting, ontkoppeling, dampdruknivellering, lastverdeling en warmtespreiding is de DITRA-mat onder tegels niet meer weg te denken. We staan erom bekend dat we onze producten ook na introductie steeds verder optimaliseren. Geen wonder dus dat de DITRA 25, het vorige model, inmiddels geniet van een welverdiend pensioen. Voordeel van de huidige DITRA-versie is dat deze nu nog makkelijker kan worden verwerkt.
Het Easycut-snijraster maakt het mogelijk om tegels moeiteloos en nog sneller op maat te snijden en geeft de DITRA nog meer flexibiliteit, waardoor de mat gemakkelijker kan worden afgerold. In het nieuwe Easyfill-design zorgen de geïntegreerde luchtgaten voor een vlotte afvoer van de lucht en daardoor voor een snellere verwerking van de tegellijm, die dankzij de aangepaste uitdiepingen nu nog beter hecht.

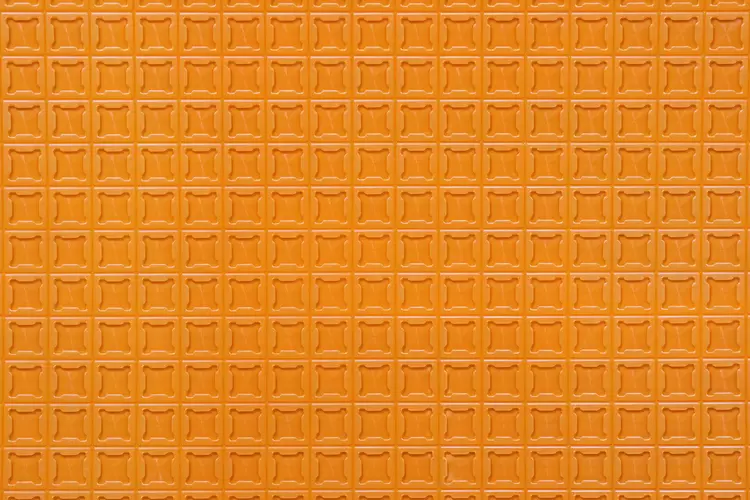

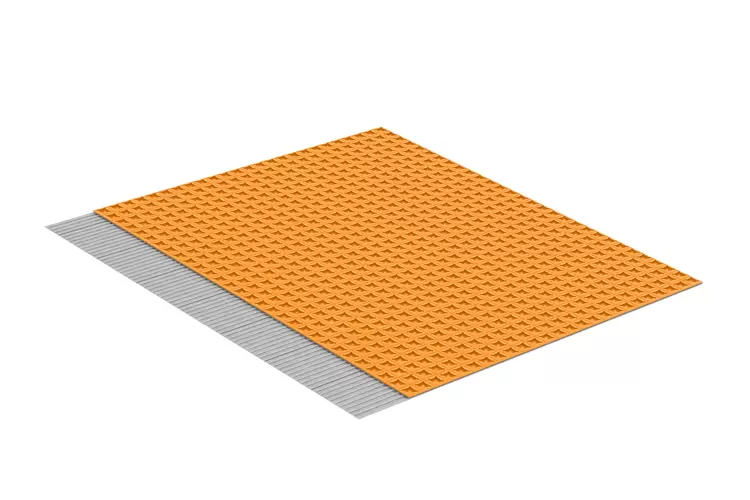

Schlüter-DITRA is een polypropyleenmat met een Easycut-snijraster en kwadratisch verdiepte oppervlakken met Easyfill-design, die aan de achterzijde is voorzien van een dragende vlieslaag.
DITRA dient in combinatie met tegelbekledingen als afdichting, als dampdruknivelleringslaag bij vocht uit de ondergrond en als ontkoppelingslaag bij probleemondergronden.
De ondergrond moet effen en draagkrachtig zijn. Voor het verlijmen van DITRA wordt een op de ondergrond afgestemde dunbedmortel aangebracht met een lijmkam (aanbeveling 3 x 3 mm of 4 x 4 mm). Daarin wordt DITRA met het vliesweefsel vol verlijmd, waarbij het weefsel zich mechanisch in de lijm verankert. Houd rekening met de open tijd van de lijm.

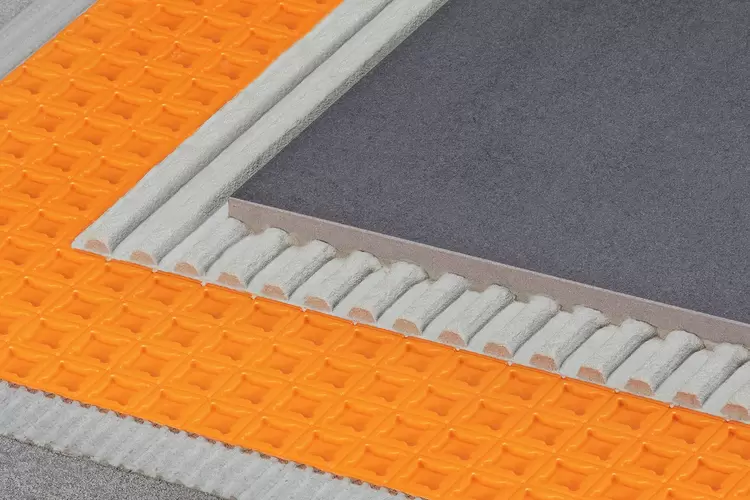

De tegelbekleding wordt overeenkomstig de geldige verwerkingsvoorschriften vakkundig volgens het dunbedprocedé rechtstreeks op DITRA geplaatst, waarbij de dunbedmortel zich in de kwadratisch verdiepte oppervlakken van de DITRA-mat verankert.
DITRA ontkoppelt de bekleding van de ondergrond en neutraliseert op die manier de spanningen tussen de ondergrond en de tegelbekleding die het gevolg zijn van verschillende vormveranderingen. Tevens worden spanningsscheurtjes uit de ondergrond overbrugd zonder dat ze aan de tegelbekleding worden doorgegeven.
DITRA is een waterdichte polypropyleenmat met een relatief hoge waterdampdiffusiedichtheid. Bij een vakkundige verwerking aan de stootnaden en de aansluiting op wanden en inbouwelementen kan met DITRA een beproefde afdichting in combinatie met de tegelbekleding worden gerealiseerd.
Schlüter-DITRA is overeenkomstig de in Duitsland geldende afdichtingsnormen 18531-5 en 18534 toepasbaar. Waterinwerkingsklassen: W0-I tot W3-I. Verder beschikt DITRA over een algemeen bouwtechnisch testcertificaat (abP).
Het afdichtingssysteem DITRA beschikt volgens EAD 030436-00-0503 over een Europese vergunning (ETA = European Technical Assessment) alsook een toelating voor de Duitse markt (abP) en is gekenmerkt met een CE-markering. Schlüter-DITRA is overeenkomstig de in Duitsland geldende afdichtingsnormen DIN 18531-5* en DIN 18534 toepasbaar.
Waterinwerkingsklassen: W0-I tot W3-I*.
* Met abP en/of volgens ETA overeenkomstig EAD 030436-00-0503.
Verdere informatie over toepassing en inbouw kan indien nodig worden verkregen bij onze technische verkoopafdeling.

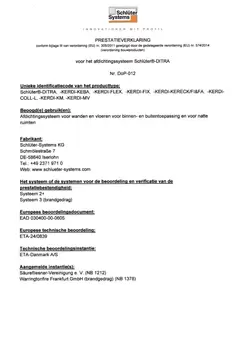

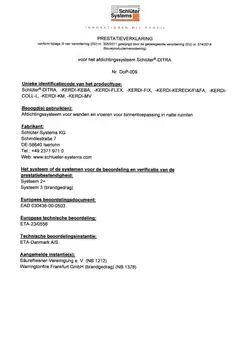

DITRA beschikt volgens EAD 03043600-0503 over een Europese vergunning (ETA = European Technical Assessment) en is gekenmerkt met een CE-markering.
Voor toepassingen waarin CE-conform of overeenkomstig het abP (algemeen bouwtechnisch testcertificaat) moet worden gewerkt, mag enkel voor het systeem goedgekeurde dunbedmortel worden gebruikt. De dunbedmortel en de betreffende testcertificaten kunnen worden opgevraagd via het adres vermeld in dit gegevensblad.
Het afdichtingssysteem DITRA beschermt zo de onderconstructie tegen schade door indringend vocht of agressieve stoffen.
De ononderbroken luchtkanalen aan de onderzijde van DITRA zorgen ervoor dat de dampdruk uit de ondergrond wordt genivelleerd.
Vloertegels geplaatst op DITRA moeten minstens 5 x 5 cm groot zijn en een minimale dikte van 5,5 mm hebben. DITRA leidt de belasting op de tegelbekleding rechtstreeks af naar de ondergrond via de met dunbedmortel gevulde kwadratische uitdiepingen. Daardoor zijn de op DITRA geplaatste tegelbekledingen hoog belastbaar. Bij een hogere belasting (bijv. in commerciële ruimtes) en hoge te verwachten puntbelastingen (bijv. door een vleugel, pompwagen, stelling) moeten de dikte en drukstabiliteit van de tegels worden afgestemd op het toepassingsgebied. De in Duitsland geldende voorschriften en tegeldikte van het ZDB-normblad "Mechanisch zwaar belastbare keramische vloerbekledingen" moeten in acht worden genomen.
In geval van zware belastingen moeten de tegels vol in de tegellijm worden ingebed. Vermijd slagbelastingen met harde voorwerpen op keramische bekledingen.

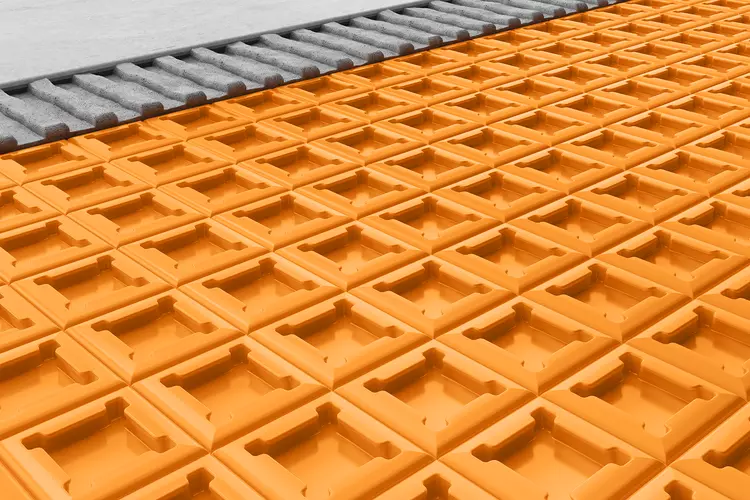

DITRA zorgt dankzij de verankering van het vliesweefsel met de dunbedmortel op de ondergrond en de mechanische verankering van de dunbedmortel in de kwadratisch verdiepte oppervlakken voor een goed hechtcontact van de tegelbekleding met de ondergrond. DITRA is daarom geschikt voor wanden en vloeren. Bij plaatsing tegen de wand kunnen, indien nodig, extra ankerpluggen worden gebruikt.
Het Easycut-snijraster reduceert de terugrolkracht van de mat aanzienlijk.
Dit werkt eenvoudiger met zijn tweeën. De stroken worden met de naden tegen elkaar geplaatst.
Opmerking: Als DITRA behalve als ontkoppeling ook als afdichting wordt toegepast, moeten de naden en aansluitingen met de bijbehorende systeemcomponenten worden afgedicht; zie hiervoor de aanwijzingen m.b.t. de afdichting.
Hetzelfde geldt voor het gebruik van DITRA op verse ondergronden in combinatie met verkleuringsgevoelige bekledingen.
Opmerking: in één bewerking kunnen eerst de kwadratische uitdiepingen met de gladde zijde van de lijmkam worden opgevuld (benodigde mortel ca. 2,0 kg/m²) en direct daarna de dunbedmortel met een geschikte vertanding worden doorgekamd. Als alternatief kan, afhankelijk van het formaat of de omstandigheden ter plaatse, het zinvol zijn eerst de uitdiepingen te vullen met tegellijm die voor de plaatsing wordt gebruikt. Zodra het uitgevlakte oppervlak begaanbaar is, kunnen de tegels worden geplaatst. De ondergrond moet voor het plaatsen van het materiaal stofvrij worden gemaakt; indien nodig moet het worden gereinigd of in geval van twijfel kan een primer worden aangebracht.
Ga vooraf na of de verschillende materialen compatibel zijn. Bij gebruik van bekledingsmateriaal met een kantlengte ≥ 30 cm adviseren wij een snelhardende tegellijm met kristallijne waterafbinding voor een snelle hechting en droging van de mortel.
Bij een zorgvuldige afdichting van de stootnaden van de matten en de aansluitingen op inbouwelementen en opgaande constructies kan met DITRA een beproefde afdichting in combinatie met de tegelbekleding worden gerealiseerd. Schlüter-DITRA is overeenkomstig de in Duitsland geldende afdichtingsnormen 18531-5 en 18534 toepasbaar. Waterinwerkingsklassen: W0-I tot W3-I. Verder beschikt DITRA over een algemeen bouwtechnisch testcertificaat (abP).
Voor toepassingen waarin overeenkomstig het abP (algemeen bouwtechnisch testcertificaat) moet worden gewerkt, mag enkel voor het systeem goedgekeurde dunbedmortel worden gebruikt. De dunbedmortel en de betreffende testcertificaten kunnen worden opgevraagd via het adres dat in dit productdatablad wordt vermeld. Bij klasse B "zwembaden" raden wij onze afdichtingsmat Schlüter-KERDI aan (zie productfiche 8.1 Schlüter-KERDI).
DITRA beschermt zo de onderconstructie tegen schade door indringend vocht en agressieve stoffen. Voor de verbinding van de matten wordt afdichtingslijm Schlüter-KERDI-COLL-L over de stootnaden aangebracht en vervolgens worden deze over het hele vlak met een min. 12,5 cm brede Schlüter-KERDI-KEBA band verlijmd.
Voor het afdichten van vloer/wandaansluitingen wordt KERDI-KEBA band in de aanbevolen breedte op de vloer op DITRA en tegen de wand rechtstreeks op de ondergrond verlijmd.
De overlapping met dichtingsbanden moeten minimum 5 cm zijn.
Ook aansluitingen op vaste inbouwelementen, bijv. deuren, ramen en balkonrandprofielen van metaal, hout of kunststof, kunnen met KERDI-KEBA tot stand worden gebracht. Hierbij wordt eerst Schlüter-KERDI-FIX op het kleefvlak van het inbouwelement aangebracht.
De resterende breedte wordt met KERDI-COLL-L over het gehele oppervlak op DITRA verlijmd.
Er moet vooraf worden gecontroleerd of KERDI-FIX geschikt is voor het desbetreffende materiaal van de inbouwelementen.
Aan bestaande bewegingsvoegen of bouwscheidingsvoegen moet DITRA worden onderbroken en op de stootnaadverbinding moet Schlüter-KERDI-FLEX worden verlijmd.
KERDI-FLEX moet ook bij flexibele randafsluitingen worden gebruikt. Als alternatief kan hier ook KERDI-KEBA worden gebruikt wanneer een overeenkomstige lus wordt gevormd.
Met Schlüter-KERDI-DRAIN en Schlüter-KERDI-LINE zijn speciale afvoersystemen ontwikkeld voor de aansluiting aan waterdichtingen. DITRA kan bij gebruik van de KERDI-manchetten snel en zeker worden aangebracht.
De ondergronden waarop DITRA moet worden geplaatst, dienen altijd gecontroleerd te worden op geschiktheid zoals bijv. effenheid, draagvermogen, zuiverheid en compatibiliteit. Bestanddelen die een goede hechting verhinderen, moeten van het oppervlak worden verwijderd. Het uitvlakken van oneffenheden of het uitvoeren van een nivellerings- of hellingslaag moet gebeuren voor het aanbrengen van DITRA.

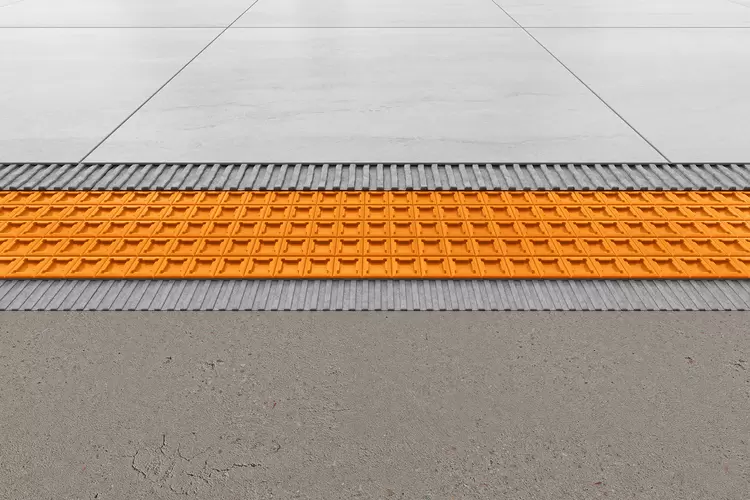

Beton is onderhevig aan langdurige vormveranderingen door krimp. Bij beton en voorgespannen beton kunnen bovendien spanningen optreden ten gevolge van doorbuiging. Door het gebruik van DITRA worden de ontstane spanningen tussen het beton en de vloer- of wandtegels opgevangen, zodat de tegels kunnen worden geplaatst zodra het beton voldoende stabiel is.
Cementdekvloeren moeten volgens de geldende voorschriften ten minste 28 dagen oud zijn en een restvochtgehalte van kleiner dan 2 CM-% hebben voordat de tegels worden gelegd. Vooral zwevende en verwarmde dekvloeren kunnen als gevolg van belastingen en temperatuurveranderingen ook achteraf nog vervormen of barsten.
Bij gebruik van DITRA kunnen de tegels op verse cementdekvloer worden geplaatst zodra deze begaanbaar is.
Bij eventuele barsten en vervormingen van de dekvloer achteraf, worden deze door DITRA geneutraliseerd en kunnen ze niet aan de tegelbekleding worden doorgegeven.
Een calciumsulfaatdekvloer (anhydrietdekvloer) mag bij het plaatsen van tegels volgens de geldende voorschriften max. 0,5 CM-% restvochtgehalte bevatten. Door het gebruik van DITRA kan al bij een restvochtigheid van minder dan 2 CM-% een tegelbekleding worden aangebracht.
Indien nodig, moet het dekvloeroppervlak worden voorbehandeld volgens de voorschriften en instructies van de fabrikant (schuren, voorstrijken). Gebruik voor het verlijmen van DITRA een hydraulisch afbindende of een andere daarvoor geschikte dunbedmortel. De dekvloer wordt aan de bovenkant door DITRA tegen indringend vocht beschermd. Omdat calciumsulfaatdekvloeren gevoelig zijn voor vocht, moeten ze worden beschermd tegen bijkomende vochtbelasting, onder andere uit de ondergrond.
DITRA kan ook op verwarmde dekvloeren worden toegepast volgens de hierboven genoemde instructies (m.b.t. cement, calciumsulfaat). Bij het gebruik van DITRA kan de bekledingsconstructie al 7 dagen na voltooiing worden verwarmd. Beginnend bij 25°C kan de aanvoertemperatuur daarbij dagelijks met max. 5°C tot de gebruikstemperatuur van max. 40°C worden verhoogd. De door DITRA gevormde luchtkanalen zorgen voor een snelle en gelijkmatige verdeling van de warmte onder de tegelbekleding.
Opmerking:
Voor vloerverwarming verwijzen wij naar ons systeem Schlüter-BEKOTEC-THERM als klimaatregelende tegelvloer.
DITRA is tevens geschikt als ontkoppeling voor vloerverwarmingen met dunne, elektrische verwarmingsmatten. DITRA kan daarbij onder of op de verwarmingsmat worden gelegd. De beste ontkoppeling wordt verkregen door ze op de verwarmingsmat te plaatsen.
Voor elektrische vloer-/wandverwarming is met Schlüter-DITRA-HEAT een speciale ontkoppelingsmat ontwikkeld voor het aanbrengen van bij het systeem horende verwarmingskabels (zie hiervoor productfiche 6.4).
Na vakkundige installatie volgens de voorschriften van de fabrikant voor droge dekvloerelementen kan bij gebruik van DITRA het maximale tegelformaat naar wens worden gekozen.
Volledig gevoegd metselwerk van baksteen, kalkzandsteen, cementgebonden baksteen, cellenbeton en dergelijke is in principe geschikt als ondergrond voor DITRA. Oneffenheden moeten vooraf worden geëgaliseerd. Vooral bij renovaties, verbouwingen en aanbouw bestaan ondergronden vaak uit verschillende materialen (gemengd metselwerk), die als gevolg van verschillende vervormingen neigen tot barstvorming aan de grensvlakken. Dankzij DITRA worden de spanningen en barsten die daarbij ontstaan niet op de tegelbekleding overgebracht.
Gipsondergronden moeten, na controle volgens de erkende regels, droog zijn; het oppervlak moet zo nodig met een grondlaag worden voorbehandeld. DITRA kan met een hydraulisch afbindende of een andere
geschikte dunbedmortel worden verlijmd.
DITRA als ontkoppelingsmat neutraliseert de spanningen tussen de ondergrond en de tegelbekleding, die bij balkons vooral het gevolg zijn van veelvuldige en sterke temperatuurschommelingen. Bovendien kan DITRA bij vrij uitkragende balkons en terrassen op volle grond, die enkel blootgesteld zijn aan belasting door personen, dienst doen als afdichtingslaag in combinatie met tegelbekleding (zie hiervoor de aanwijzingen m.b.t. de afdichting). De ondergrond (beton, dekvloer) moet voldoende afschot hebben.
Indien oude bekledingen voldoende draagkrachtig zijn en het nodige afschot hebben, kan bij renovatie de bestaande bekledingsconstructie als ondergrond worden gebruikt. In alle andere gevallen moeten voor de verlijming van DITRA alle losse of onvoldoende vastzittende onderdelen worden verwijderd en oneffenheden of een ontbrekend afschot met geschikte kant-en-klare mortel worden geëgaliseerd.
Bij vloerbekledingen met een afmetingen ≥ 30 x 30 cm raden wij het gebruik van Schlüter-DITRA-DRAIN aan (zie hiervoor productfiche 6.2).
Dakterrassen boven woon-/gebruiksruimten en andere vertrekken, alsook overkappingen, moeten eerst – volgens de geldende voorschriften voor dakconstructies – als plat dak worden geconstrueerd.
In het geval van thermisch geïsoleerde woon- en gebruiksruimten (en ruimten waarin de temperatuur met die van de buitenlucht verschilt) is voor een normconforme constructie zowel een dampscherm als een bovenste afdichtingslaag vereist. Eventueel afwijkende nationale normen en/of van toepassing zijnde informatiebladen moeten in acht worden genomen. Op de bovenste afdichtingslaag moet een drainage (Schlüter-TROBA of Schlüter-TROBA-PLUS) worden aangebracht. Daarop komt een dekvloer als lastspreidingslaag. Op het dekvloeroppervlak wordt DITRA als ontkoppeling voor de tegelbekleding en als vochtbescherming voor de dekvloer verlijmd. DITRA als ontkoppelingsmat neutraliseert de spanningen tussen de ondergrond en de tegelbekleding, die bij terrassen het gevolg zijn van veelvuldige en sterke temperatuurschommelingen.
Bij vloerbekledingen met afmetingen ≥ 30 x 30 cm raden wij het gebruik van DITRA-DRAIN aan (zie hiervoor productfiche 6.2).
De oppervlakken moeten voldoende draagkrachtig en zo uitgevoerd of voorbehandeld zijn dat een geschikte lijm erop hecht waarin dan het draagvlies van DITRA zich kan verankeren. Controleer eerst of de lijm compatibel is met de ondergrond en met DITRA.
Deze materialen zijn in bijzondere mate onderhevig aan vormveranderingen onder invloed van vocht (of sterk wisselende luchtvochtigheid). Daarom dienen spaan- of multiplexplaten te worden gebruikt die een vochtwerende behandeling hebben ondergaan. De platen kunnen in principe binnenshuis zowel aan de wand als op de vloer als ondergrond worden toegepast. De dikte van de platen moet zo worden gekozen dat ze in combinatie met een geschikte draagconstructie voldoende vormvast zijn. Voor de bevestiging worden schroeven op een korte tussenafstand aangebracht. De naden moeten van het tand/groeftype en verlijmd zijn. Ten opzichte van aangrenzende constructie-elementen moet een randvoeg van ca. 10 mm worden voorzien. DITRA neutraliseert de spanningen die in de tegelbekleding kunnen optreden en voorkomt bovendien dat er vocht indringt.

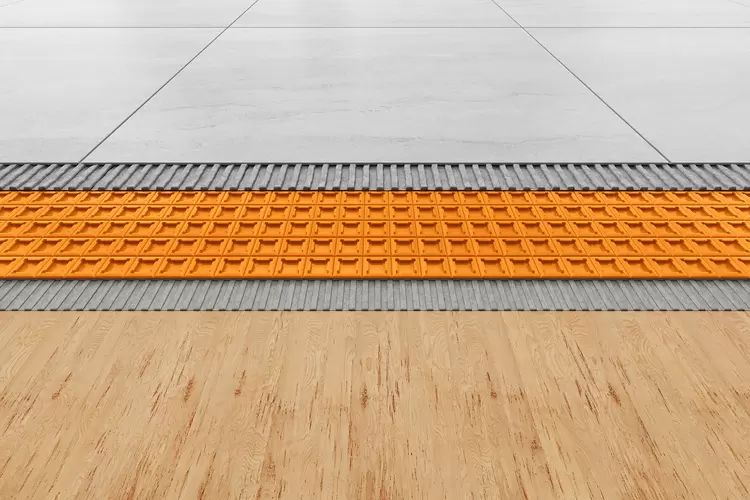

Mits de plankenvloer voldoende draagkrachtig, vastgeschroefd en van het tand/groeftype is, kunnen keramische bekledingen er in principe rechtstreeks op worden gelegd. Alvorens DITRA op de plankenvloer te leggen, dient het vochtgehalte ervan in evenwicht te zijn. Een bewezen oplossing is in dit geval het aanbrengen van een extra laag spaan- of multiplexplaten. Oneffen vloeren moeten vooraf door geschikte maatregelen worden geëgaliseerd.
Met DITRA kunt u in binnentoepassing een keramische bekleding plaatsen op draagkrachtige, normconforme en niet verwarmde gietasfaltvloeren. Het oppervlak moet geschuurd zijn of op een zodanige wijze voorbereid worden dat de dunbedmortel voor het verlijmen van DITRA zich voldoende erop kan vasthechten.

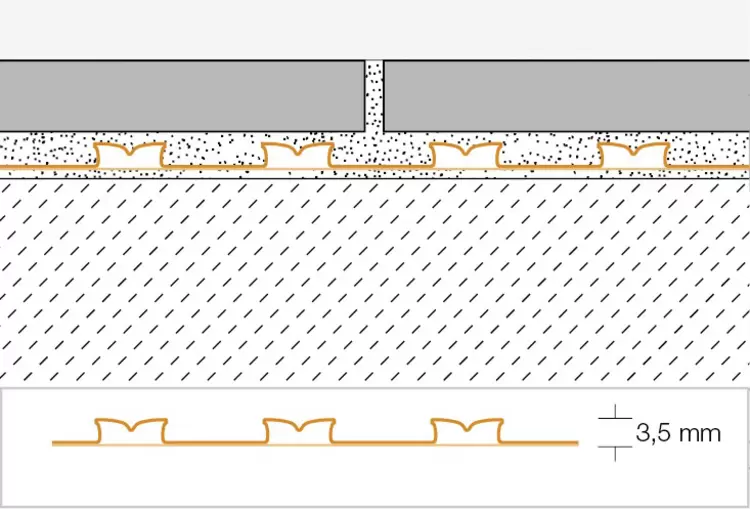

Schlüter-DITRA is een folie van polypropyleen met kwadratisch verdiepte oppervlakken met een Easyfill-design en een Easycut-snijraster. De achterzijde is voorzien van een draagvlies. De over de ribstructuur gemeten dikte bedraagt ca. 3,5 mm. Polypropyleen is op de lange termijn niet UV-bestendig, daarom moet bij opslag langdurige, intensieve blootstelling aan zonlicht worden voorkomen.
DITRA is onrotbaar, elastisch en barstoverbruggend. Bovendien is er de hoogst mogelijke bestendigheid tegen de inwerking van waterige oplossingen, zouten, zuren en logen, en tegen talrijke organische oplosmiddelen, alcoholen en oliën.
De bestendigheid tegen speciale objectspecifieke belastingen moet afzonderlijk worden getest, waarbij de verwachte concentratie, temperatuur en duur van de blootstelling moeten worden gespecificeerd. De waterdampdiffusiedichtheid is relatief hoog. Het materiaal is fysiologisch zonder bezwaar.
DITRA wordt in een groot aantal uiteenlopende toepassingsgebieden gebruikt. De geschiktheid bij chemische of mechanische belastingen moet voor de specifieke toepassing worden gecontroleerd. De informatie op deze pagina dient slechts voor algemene aanwijzingen.
Bekledingen op DITRA kunnen naargelang de vloerconstructie hol klinken wanneer ze worden belopen met schoenen met harde zolen en/of als een hard voorwerp erop valt.
De in combinatie met DITRA gebruikte dunbedmortel en het bekledingsmateriaal dienen op het toepassingsgebied afgestemd te zijn en aan de geldende voorschriften te voldoen. In buitentoepassing moeten deze materialen bestand zijn tegen water, vorst en weersomstandigheden.
Bij plaatsing van vochtgevoelige bekledingsmaterialen (bijv. natuursteen of kunstharsgebonden tegels) en bij vocht uit de ondergrond (bijv. bij verse dekvloeren) moet DITRA als afdichting worden gebruikt. Wanneer DITRA bijv. buiten wordt geplaatst, kunnen speciale beschermingsmaatregelen noodzakelijk zijn, zoals beschutting tegen direct zonlicht.
Het gebruik van snelhardende dunbedmortel kan in specifieke toepassingen een voordeel zijn. Bij looppaden bijv. voor de aanvoer van materiaal moeten ter bescherming van DITRA loopplanken worden gelegd.
DITRA moet boven de aanwezige bewegingsvoegen worden doorgesneden. Als DITRA als afdichting wordt gebruikt, moet over de stootnaadverbindingen Schlüter-KERDI-FLEX worden verlijmd.
Bewegingsvoegen moeten overeenkomstig de geldende verwerkingsvoorschriften worden overgenomen in de tegelbekleding. In alle andere gevallen moeten grote bekledingsoppervlakken op de DITRA-mat volgens de geldende voorschriften met bewegingsvoegen in velden worden ingedeeld. Bij buitentoepassingen (balkons en terrassen) mogen de zijden van het oppervlak niet langer zijn dan 3 m.
Afhankelijk van de onderliggende constructie kunnen ook kleinere velden nodig zijn. Wij verwijzen in dit verband naar het gebruik van de verschillende profieltypes Schlüter-DILEX. Boven bouwscheidingsvoegen moeten afhankelijk van de te verwachten bewegingen geschikte profielen worden aangebracht, zoals Schlüter-DILEX-BT of Schlüter-DILEX-KSBT.
Aan bekledingsranden, bijvoorbeeld aan opgaande constructies of wanden, moet randinsluiting worden voorkomen. Randvoegen en aansluitvoegen moeten vakkundig volgens de geldende voorschriften worden aangelegd en breed genoeg zijn om spanningen uit te sluiten. Wij verwijzen naar het gebruik van de verschillende profieltypes uit de Schlüter-DILEX-serie.
