Badkamers voor generaties

Een gebruikersgericht badkamerontwerp dat rekening houdt met persoonlijke behoeften en beperkingen, laat een modern design zien dat de dagelijkse routine ondersteunt.

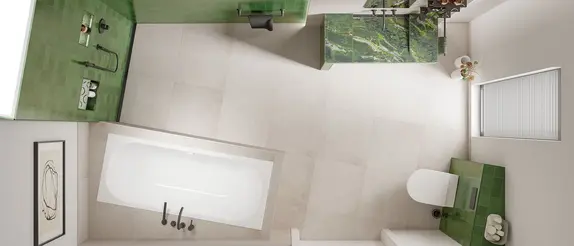

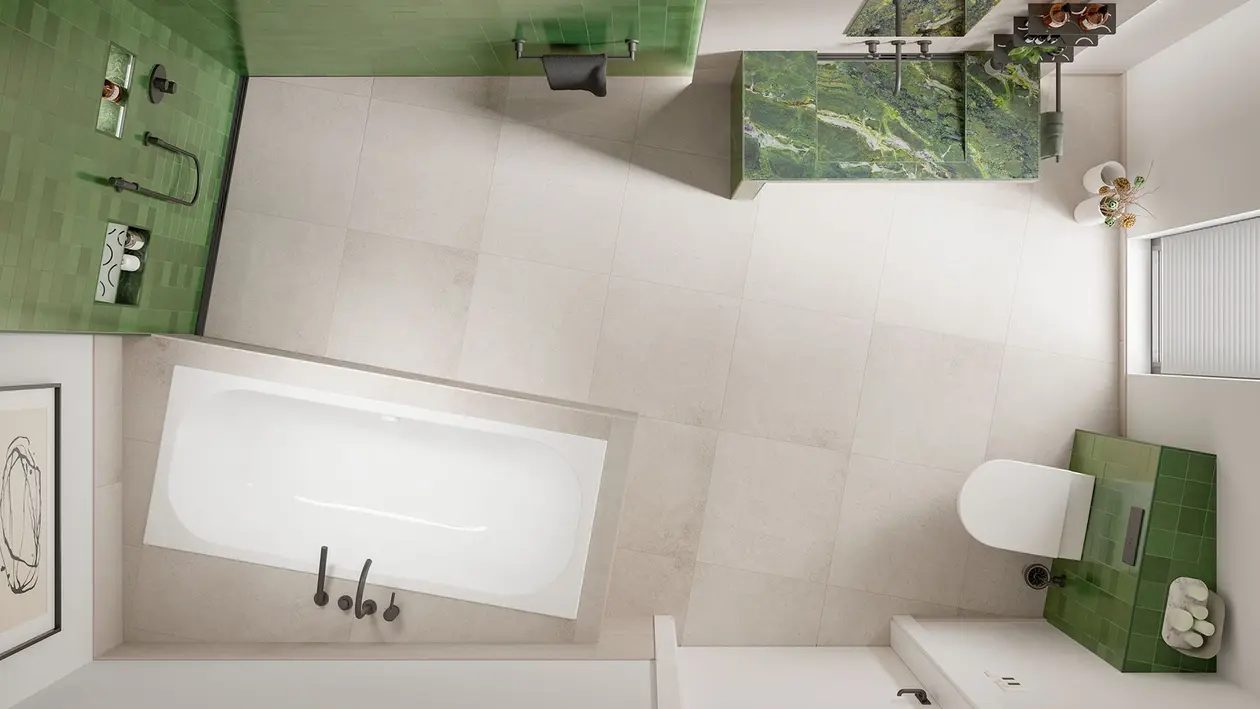

Vogelvluchtaanzicht op een barrièrevrije badkamer met inloopdouche, toilet en een wastafel die aan de onderkant vrij is

Gericht op gebruikers en op comfort: badkamers voor generaties

Welke deurbreedte is er in de badkamer nodig om het comfortabele gebruik van een rollator of een rolstoel te waarborgen? Welke bewegingsruimte is er voor de afzonderlijke sanitaire voorzieningen nodig? Hoe kan de doucheruimte worden geoptimaliseerd binnen de bouwkundige situatie? Hoe kan het beste een gelijkvloerse badkamer worden gerealiseerd, wanneer een verhoogde blootstelling aan water wordt verwacht? Dit zijn slechts enkele voorbeelden van vragen die bij een duurzaam badkamerontwerp moeten worden gesteld.

Mooi en barrièrevrij? Dat hoeft geen tegenstelling te zijn.

Inloopdouches zijn al lang de algemene standaard en passen harmonieus in het badkamerontwerp. De kunst van het ontwerp bestaat erin om de douchezone in het totale vloeroppervlak in te bouwen door gebruik van uniform tegelmateriaal. Juist in kleine badkamers is de overlapping van de bewegingsoppervlakken bij het sanitair en in de douchezone een belangrijke factor. Als dit bewust, praktisch, slim gepland en in systeem wordt uitgevoerd, is een barrièrevrije toegankelijkheid mogelijk, zonder dat dit voor de gebruiker overduidelijk zichtbaar is. De gerealiseerde gebruiksveiligheid kan nu met de factor "comfort" worden vermenigvuldigd.

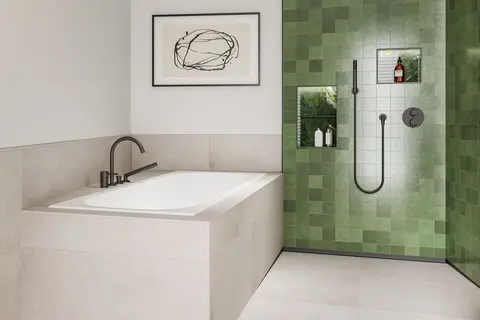

Aanzicht van een douche- en badkamergedeelte in een barrièrevrije badkamer met inloopdouche.

Elegante randbescherming

In ruimtes waarin met rollators of rolstoelen wordt gemanoeuvreerd, is een goede randbescherming voor keramische wandbekleding wenselijk. Profielen met TRENDLINE-oppervlakken combineren dit met elegante kleuren en aantrekkelijke structuuroppervlakken.

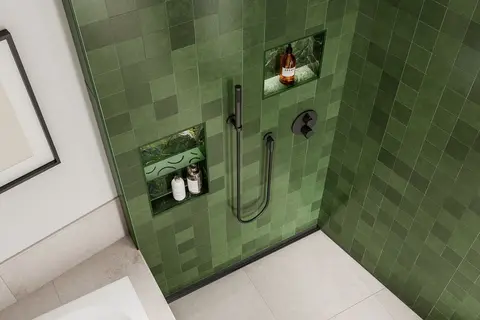

Inloopdouche in een barrièrevrije badkamer met Schlüter-KERDI-BOARD-nissenset.

Designelement planchet

Dankzij nissen is het mogelijk om planchetten te plaatsen, zonder de bewegingsruimte te beperken. Met afsluitprofielen en planchetten in MyDesign worden deze harmonieus in het wandontwerp opgenomen.

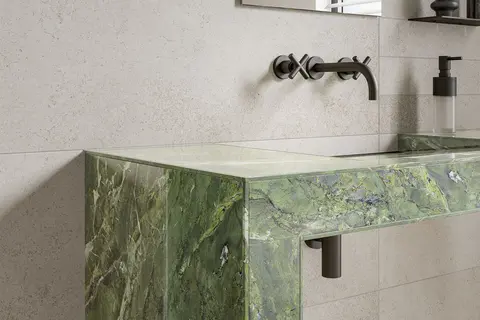

Groene wastafel die geschikt is voor rolstoelen en rollators, met passend bedrukte randprofielen

Stijlvol in plaats van klinisch

Afsluitprofielen die de rand van de wastafel beschermen, hoeven er niet koud of steriel uit te zien. In tegendeel: profielen in dezelfde print als het tegeldesign worden naadloos in de bekleding geïntegreerd.

Inspiratievoorbeeld: mooi badkamerontwerp – en vrijwel geen barrières – met Schlüter-Systems

Inloopdouche

Inloopdouche

De doucheruimte is comfortabel in de vloer geïntegreerd en is voorzien van het noodzakelijke afschot.

Deurdoorgang

Deurdoorgang

De badkamerdeur gaat open in de richting van de gang en beschermt deze met een afdichtingsoplossing volgens de norm als eenvoudige set.

Vloerverwarming

Vloerverwarming

Een verwarming in de vloer en/of wand zorgt voor weldadige warmte zonder de bewegingsruimte te beperken.

Wandverwarming

Wandverwarming

Een verwarming in de wand en/of vloer zorgt voor weldadige warmte zonder de bewegingsruimte te beperken.

Bewegingsruimte

Bewegingsruimte

Zowel in de douche als voor de wastafel en het toilet is de bewegingsruimte zo royaal gedimensioneerd dat deze het comfort voor alle generaties waarborgt.

Lijnafvoergoot

Lijnafvoergoot

De smalle douchegoot aan wandzijde voert het water op een betrouwbare manier af. Deze maakt de naadloze integratie van de douchezone in de betegelde vloer mogelijk.

Nissen

Nissen

Verzonken planchetten scheppen handige opbergruimte in de douche zonder de bewegingsruimte te beperken.

Randbescherming

Randbescherming

Profielen met TRENDLINE-oppervlak en MyDesign-print verbinden de bescherming van de tegelranden, wanneer met rollators of rolstoelen wordt gemanoeuvreerd, met kleurrijke en aantrekkelijke oppervlakken.

Lineaire of centrale afvoer: bewegingsruimte in de douchezone

De keuze van het afvoersysteem is niet alleen een visuele beslissing, maar ook een kwestie van de bewegingsruimte waarmee rekening moet worden gehouden. Eenvoudig gezegd, wanneer er voldoende plaats beschikbaar is, kan met de afmetingen 1,2 x 1,2 m (bf) de volledige bewegingsruimte in de douche worden gebruikt.

In de afmeting 1,5 x 1,5 m bestaat ook de mogelijkheid om deze te gebruiken met een rolstoel (bfR). Dat kan zowel met een elegante moderne lijnafvoergoot als een klassiek centraal afvoerpunt. Aan u de keuze.

Centrale afvoerpunten bieden een optimale situatie om langs meerdere kanten een gelijkvloerse toegang tot uw douche te realiseren. Als de beschikbare ruimte onvoldoende is om de vereiste bewegingsruimte in het douchegedeelte te realiseren, komen de overlappende bewegingsoppervlakken in aanmerking als oplossing voor een uitvoering met "minder barrières" (br).

Moderniseringsvoorbeeld van een badkamer met minder barrières: praktisch is, wat functioneert.

Een gebruikersvriendelijke badkamer in een kleine ruimte is in een uitvoering met minder barrières (br), gebaseerd op DIN 18040-2, mogelijk door het hellende oppervlak van de douche te verkleinen. Ons voorbeeld toont een uitvoering van het douchegedeelte met minder barrières en een afvoerpunt op 0,9 x 1,2 m. Het resterende douchegedeelte, afgescheiden door een gordijn, biedt voldoende comfort voor de dagdagelijkse lichaamsverzorging. De naadloze overgang van het betegelde vloeroppervlak van het douchegedeelte naar de aangrenzende, vrije ruimte zorgt voor een uniform geheel van het volledige vloeroppervlak.

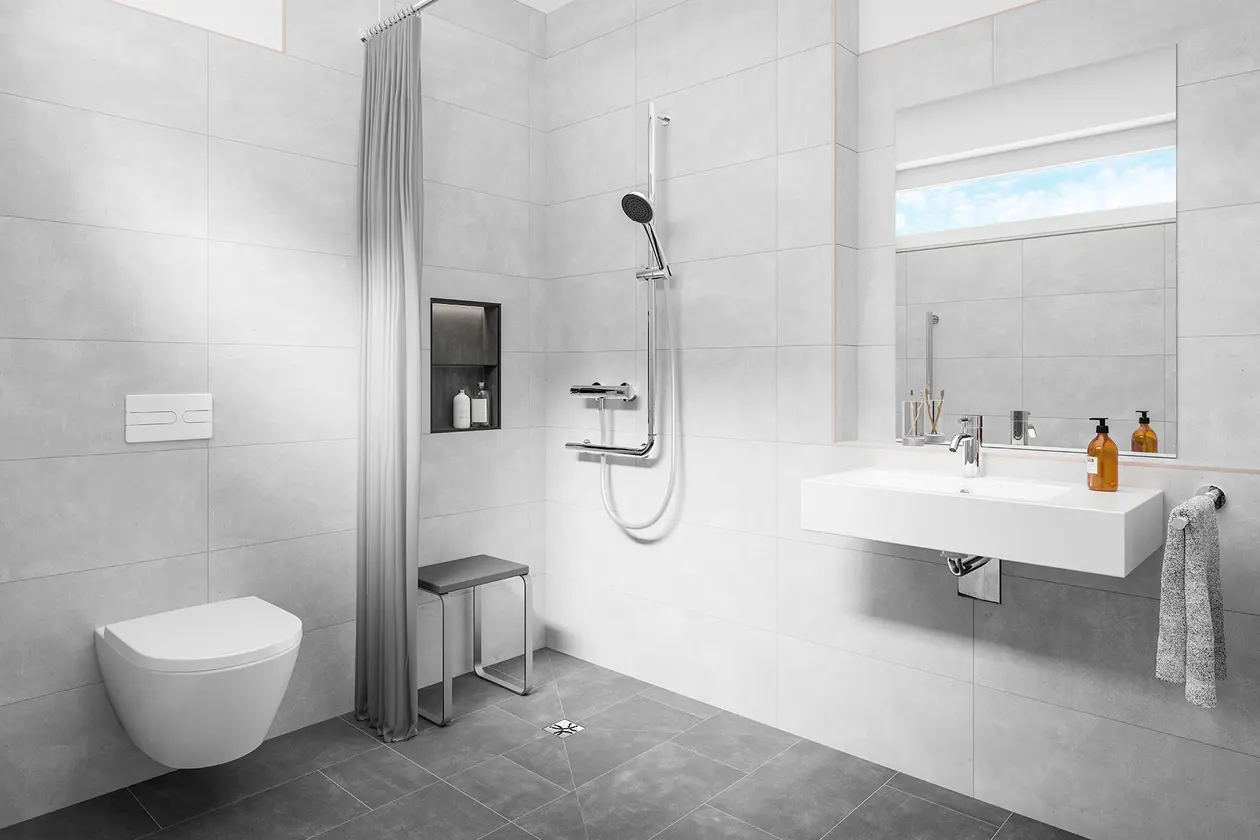

Badkamer met minder barrières in de meest kleine ruimte met toilet, douche en wastafel © Schlueter-Systems

Gemakkelijke waterafvoer: met hellingsplaten die kunnen worden betegeld

Een hellingsplaat is een douche-element van licht, drukvast polystyreen dat kan worden betegeld, waarmee voldoende afschot voor de afwatering in inloopdouches eenvoudiger kan worden gerealiseerd. Deze wordt ter plaatse tot de grootte van de latere douchezone ingekort en aan de afvoergoot op een vooraf aangebrachte nivelleringslaag geplaatst. Passend bij de situatie op de betreffende bouwplaats en het gekozen type afwatering zijn hellingsplaten in verschillende uitvoeringen verkrijgbaar, die door de plaatsing van het afwateringspunt en de hellingrichting verschillen.

Meer ruimte betekent: meer comfort

De Schlüter-KERDI-SHOWER-hellingsplaten zijn in de grootte van de vereiste bewegingsoppervlakken verkrijgbaar. De maten 1,2 x 1,2 m (bf) en 1,5 x 1,5 m (bfR: barrièrevrij en rolstoeltoegankelijk volgens DIN 18040), naar wens ook groter, bieden u het optimale comfort in de badkamer op basis van de aanwezige ruimte. Een tweezijdige gelijkvloerse toegang vergemakkelijkt, indien nodig, het werk van een zorgverlener en verhoogt het comfort om vrij te bewegen. Daarbij dienen natuurlijk de vereiste binnenwerkse maten te worden aangehouden evenals eventueel bouwtoleranties te worden verrekend.

De voordelen van hellingsplaten

Illustratie voor de demonstratie van het handig inklapbare formaat van Schlüter-hellingsplaten.

Grote afmetingen in een handig inklapbaar formaat

Schlüter-hellingsplaten worden handig samengevouwen geleverd en besparen zo plaats tijdens het transport. De plooilijn bevindt zich in het midden van de plaat.

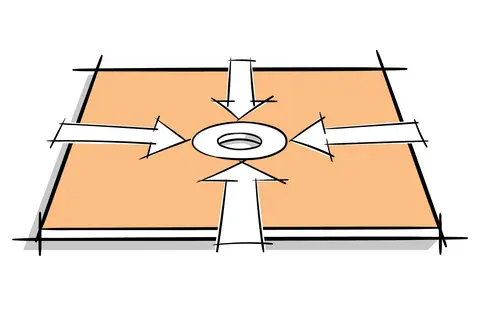

Illustratie van een Schlüter-hellingsplaat met pijlen.

Platen met afdichting en afschot voor eenvoudige montage

Geprefabriceerde platen van polystyreen hardschuim met een af fabriek aangebrachte Schlüter-KERDI-afdichting en voorgevormd afschot garanderen een eenvoudige montage.

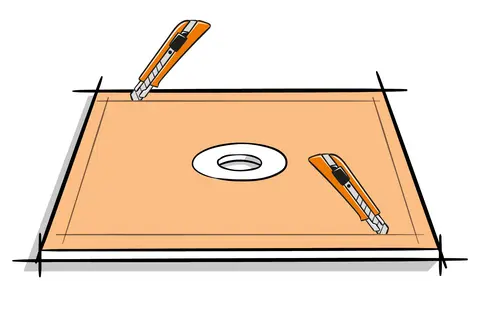

Illustratie van een Schlüter-hellingsplaat die aan de hand van de aangebrachte snijgroeven gemakkelijk kan worden ingekort.

Eenvoudig op maat snijden

Individuele afmetingen kunnen langs de aangegeven snijgroeven zeer eenvoudig met een cuttermes op maat worden gesneden, waarbij de verhoudingen tussen de zijden gelijk blijven.

Werkhulpmiddelen

Deze werkhulpmiddelen tonen op het gebruik gerichte oplossingen voor de kleinste badkamer; zowel in barrièrevrije uitvoering als uitvoering met minder barrières. Deze helpen ontwerpers, verwerkers en adviseurs om op de generatie afgestemde, klantgerichte oplossingen te vinden en te verwezenlijken.

Capillaire onderbreking in de deuropening

De norm DIN 18534 eist op de vloer in deuropeningen een capillaire onderbreking om te voorkomen dat water onder de tegelbekleding zich verspreidt. De Schlüter-KERDI-CID-afdichtingsets zijn in twee, op de openingsrichting van de deur afgestemde uitvoeringen verkrijgbaar en waarborgen deze onderbreking – ook in het kader van een barrièrevrije oplossing met een gelijkvloerse tegelbekleding in beide ruimtes.

Bij sterk belaste natte ruimtes kan in deuropeningen ook worden voorkomen dat water zich verspreidt over de vloerbekleding door een niveauverschil aan te brengen en de tegel schuin te plaatsen. Daardoor biedt deze uitvoering een eenvoudige "helling" of niveaucompensatie ten opzichte van de aangrenzende bekleding. De helling mag hier niet groter zijn dan 6%.

Welke oplossing de ontwerper ook verkiest: het Schlüter-KERDI-CID-aansluitingssysteem fungeert als betrouwbare, capillaire onderbreking in de vloer. Meer informatie over het product treft u aan in onze Werkhulpmiddelen.

© Schlueter-Systems

Afdichten, ontkoppelen, verwarmen – met systeemoplossingen van Schlüter-Systems

Een betrouwbare afdichting is een belangrijke factor bij de planning van natte ruimtes. Daarom is het goed om te weten dat Schlüter-Systems op elkaar afgestemde systemen aanbiedt, die dit garanderen en tegelijkertijd een mooi ontwerp met hedendaagse afwateringsoplossingen mogelijk maakt. Schlüter-KERDI en -DITRA zorgen voor de afdichting aan het wand en op de vloer. Stootnaden worden afgedicht met de Schlüter-KERDI-KEBA-afdichtingsbanden in combinatie met Schlüter-KERDI-COLL-L.

Ook een elektrische verwarming van de vloer en de wand met Schlüter-DITRA-HEAT-E kan in het systeem eenvoudig worden gerealiseerd. Zelfs in vochtige ruimtes, zoals een douche, kan deze zonder probleem worden aangebracht. Voor watergedragen verwarmingssystemen is onze klimaatregelende tegelvloer de juiste keuze: Schlüter-BEKOTEC-THERM combineert ecologisch verwarmingscomfort met hygiëne en behaaglijkheid. De gepatenteerde vloerconstructie – met lage opbouwhoogte en innovatieve verwarmings- en regeltechniek – maakt het systeem energiezuinig en kostenbesparend, dankzij de zeer lage aanvoertemperatuur.

Een overzicht van de systeemproducten

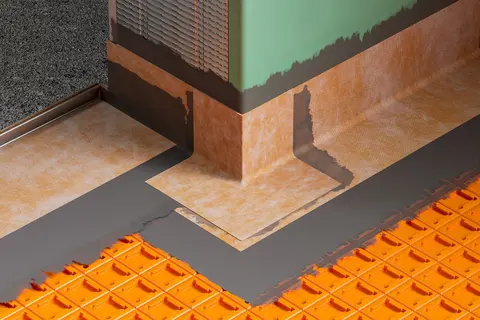

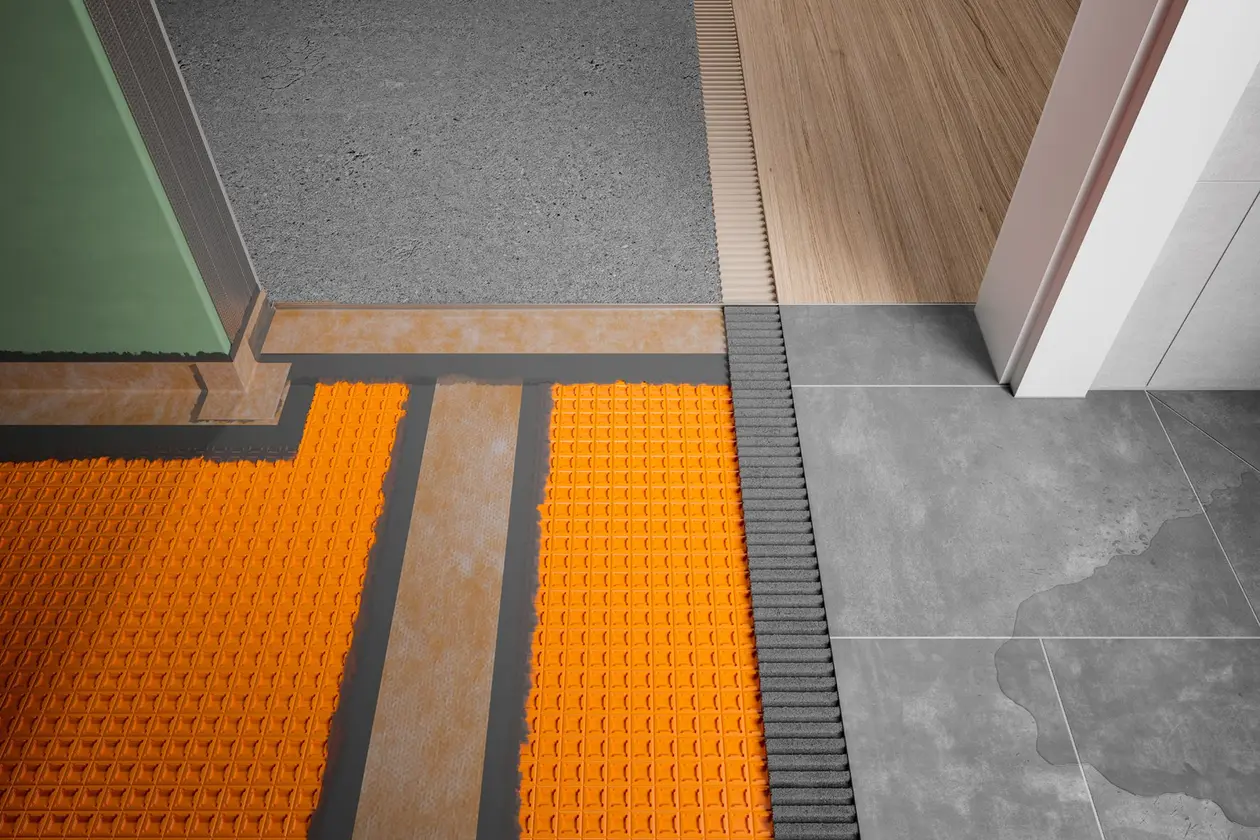

Weergave van een ingebouwde Schlüter-KERDI-CID-set voor de capillaire onderbreking bij de deuropening

Schlüter-KERDI-CID

De sets voor het maken van een capillaire onderbreking bij deuropeningen volgens de norm – verkrijgbaar in twee uitvoeringen voor de verschillende openingsrichtingen.

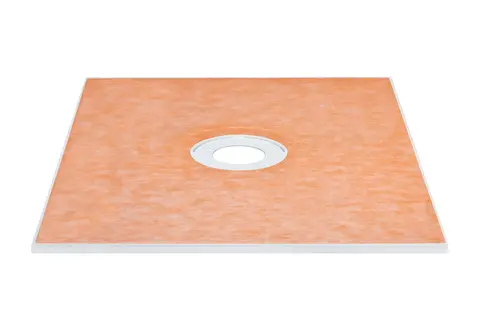

Weergave van de hellingsplaat Schlüter-KERDI-SHOWER-T voor afwatering via een centraal afvoerpunt.

Schlüter-KERDI-SHOWER

Met de hellingsplaten die kunnen worden betegeld, en de afmetingen kunnen normconforme aansluitingen aan de wand en vloer worden gerealiseerd met behoud van de vereiste bewegingsruimte.

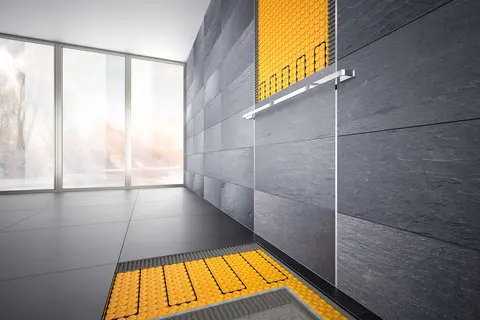

Weergave van een badkameroppervlak met Schlüter®-DITRA-HEAT-verwarmingskabels onder de tegels

Schlüter-DITRA-HEAT

Afdichten, ontkoppelen, verwarmen: het systeem voor de elektrische verwarming van wand- en vloeroppervlakken kan ook in natte ruimtes zonder probleem worden gebruikt.

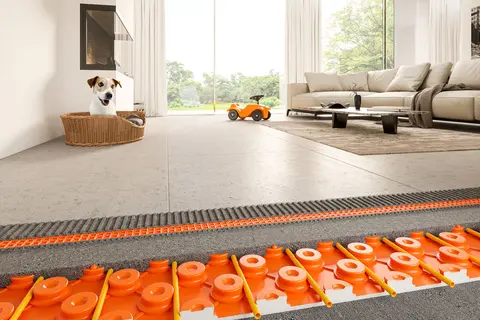

Dwarsdoorsnede van de vloer in een woonkamer met de vloerverwarming Schlüter-BEKOTEC-THERM

Schlüter-BEKOTEC-THERM

Het watergedragen vloerverwarmingssysteem kan met lage opbouwhoogtes worden gerealiseerd en is zeer energiezuinig – niet alleen onder tegelbekledingen.

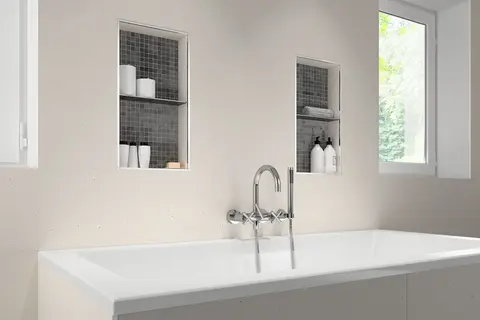

Twee Schlüter-KERDI-BOARD-N-nissen in de wand boven een bad

Schlüter-KERDI-BOARD-N

Met de geprefabriceerde sets is het heel eenvoudig om stijlvolle planchetten in wandzones te installeren en ze met randbeschermingsprofielen in het gewenste design te omlijsten.

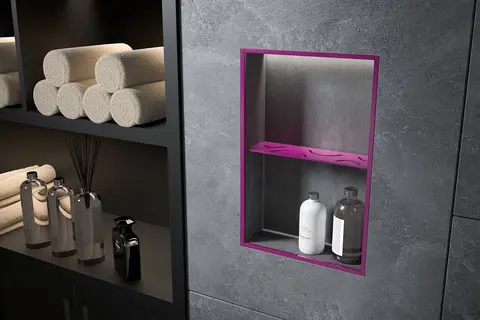

Nissen in een betegelde badkamerwand met in het midden het Schlüter-SHELF-planchet

Schlüter-SHELF-N-S1

Het wandplanchet past in de geprefabriceerde Schlüter®-KERDI-BOARD-nissen en zorgt voor slimme planchetten – naar keuze ook met TRENDLINE-oppervlak of MyDesign-ontwerp.

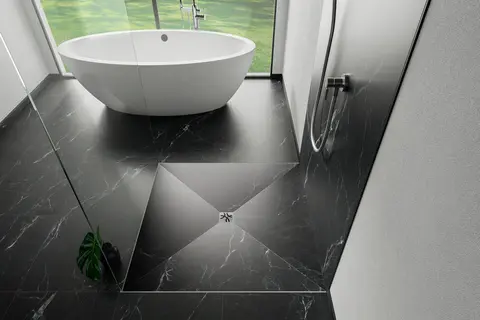

Weergave van een Schlüter-KERDI-DRAIN-doucheafvoer in een inloopdouche

Schlüter-KERDI-DRAIN

De afwatering via een centraal afvoerpunt is de eerste keuze voor douches met meerdere toegangen, die geschikt zijn voor alle generaties.

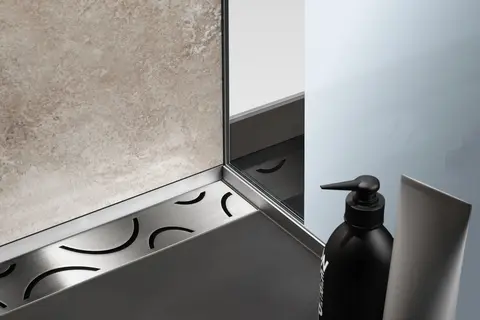

Weergave van een Schlüter-KERDI-LINE-afvoergoot in het CURVE-design

Schlüter-KERDI-LINE

Het complete systeem omvat alle componenten voor de afwatering en zorgt, naast de betrouwbare functionaliteit, ook voor tijdloze elegantie in de inloopdouche.

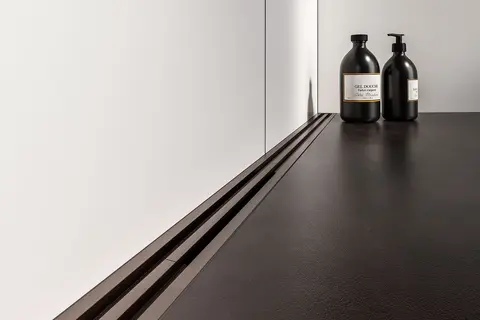

Weergave van een Schlüter-KERDI-LINE-VARIO-douchegoot in het WAVE-design

Schlüter-KERDI-LINE-VARIO

Onze flexibele systeemoplossing voor inloopdouches: met twee aanpasbare designdouchegoten en doeltreffende Schlüter®-KERDI-afwateringstechniek.
