Schlüter-DITRA-SOUND  Dalle de polyéthylène haute densité recouverte d'un non-tissé

Une isolation acoustique fonctionnelle est une nécessité absolue et ce, pas uniquement dans les immeubles collectifs. Schlüter-DITRA-SOUND est le système idéal pour cela. Le produit possède une faible hauteur et permet une répartition des charges dans le support. Cette dalle de polyéthylène dense se découpe sur mesure avec un cutter, avant d'être collée sur le support à l'aide de mortier-colle, les jonctions de dalles étant ensuite recouvertes avec la bande de pontage Schlüter-DITRA-SOUND-KB. La pose du carrelage est ensuite possible dans la foulée.

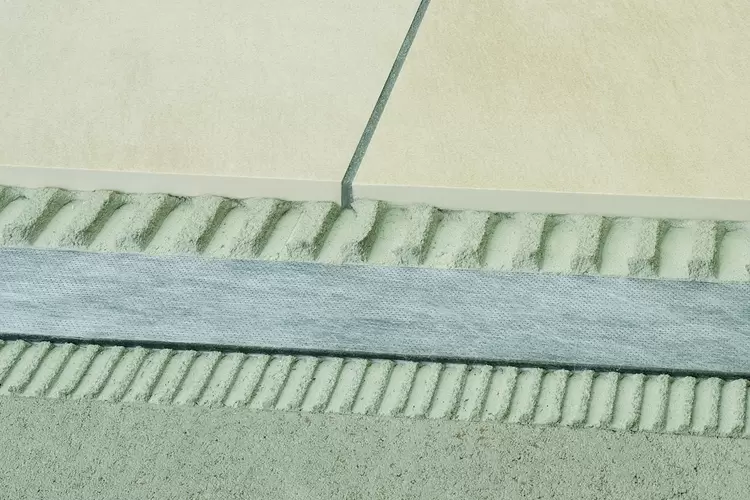

Photo du produit DITRA-SOUND 1©Schlüter-Systems France

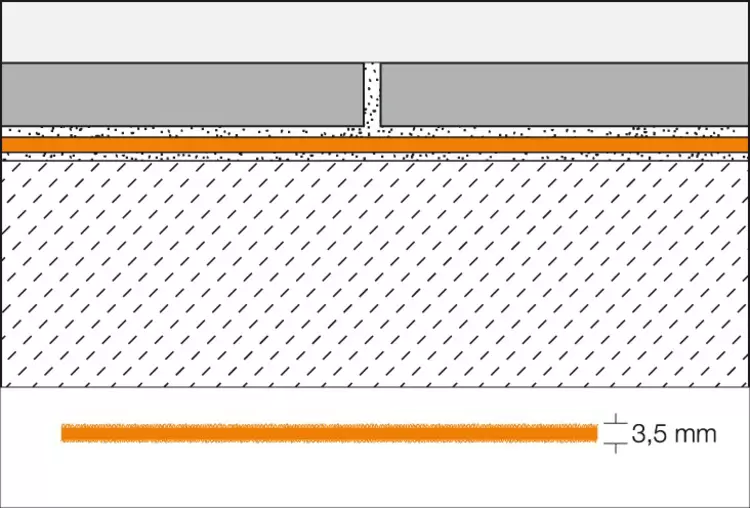

Schéma en coupe DITRA-SOUND 1©Schlüter-Systems France
zoom_out_map search
Photo du produit DITRA-SOUND 1
Schéma en coupe DITRA-SOUND 1

Informations générales sur les produits

Schlüter-DITRA-SOUND est une isolation acoustique composite pour revêtements carrelés, composée d’une dalle de polyéthylène, recouverte sur ses deux faces d’un non-tissé pour l’ancrage dans le mortier-colle. Ce système a été vérifié par un organisme de contrôle indépendant.

La valeur d’amélioration des bruits de choc (ΔLW) de Schlüter-DITRA-SOUND a été déterminée jusqu’à 13 dB en configuration de pose.

La valeur d’amélioration réelle dépend des particularités de chaque chantier (structure de l'ouvrage) et peut différer de cette valeur. Les valeurs de contrôle déterminées ne peuvent donc pas être transposées à chaque configuration de chantier.

Le support doit être plan et porteur. Les dalles Schlüter-DITRA-SOUND sont collées à l’aide d’un mortier-colle adapté à la natte et au support et appliqué avec une spatule crantée de 3 x 3 x 3 ou 4 x 4 x 4 mm sur le support. Les dalles Schlüter-DITRA-SOUND sont collées sur toute leur surface, face imprimée orientée vers le support, le non-tissé s’ancrant alors mécaniquement dans le mortier-colle. Il convient de tenir compte du temps ouvert de la colle.

Le carrelage est mis en œuvre selon les règles de l’art sur Schlüter-DITRA-SOUND, le mortier-colle s’ancrant dans le non-tissé de la face supérieure des dalles. Cela permet de faire adhérer l’ensemble du système.

Bruits de choc/isolation de la pièce

La transmission de bruits, provoquée p. ex. par des mouvements ou chutes d’objets, dans les pièces adjacentes ou inférieures est considérée comme une transmission de bruits de choc. Du fait de la propagation des ondes dans la structure du plancher/plafond, les bruits de choc générés sont répercutés sous forme de bruits aériens.

Une réduction de 10 dB des bruits de choc correspond à une réduction de 50% des bruits aériens pour l’oreille humaine.

Les bruits de choc générés, par exemple, par des semelles dures, sont réfléchis dans la pièce. En présence de constructions légères et de revêtements de surface rigides, ce phénomène est amplifié de manière désagréable et provoque un effet tambour. Cet effet est réduit efficacement grâce à la densité des dalles.

Résumé des fonctions

a) Isolation contre les bruits de choc/les bruits ambiants

Cette dalle de polyéthylène dense absorbe dans une large mesure les bruits ambiants provoqués par exemple par la marche, réduisant ainsi l’effet tambour.

Elle s'utilise aussi bien pour la réhabilitation que pour les constructions neuves.

Grâce à sa faible épaisseur de l’ordre de 3,5 mm et à sa bonne qualité d’isolation contre les bruits de choc/les bruits ambiants, Schlüter-DITRA-SOUND est idéale pour la réhabilitation de bâtiments.

b) Pontage des fissures

Schlüter-DITRA-SOUND permet par ailleurs de ponter les fissures qui ne risquent plus d’évoluer que faiblement en largeur et sans présenter de désaffleurement. Elle empêche que les fissures ne se transmettent au revêtement carrelé. Prévoir, le cas échéant, un traitement des désaffleurements.

c) Répartition des charges

Schlüter-DITRA-SOUND est une dalle incompressible. Les revêtements carrelés posés sur Schlüter-DITRA-SOUND sont donc en mesure de recevoir une charge élevée. Dans ce cas (max. 5 kN/m², par exemple dans les zones à usage professionnel), les carreaux doivent présenter une épaisseur et une stabilité adaptées au local. Observer les indications et les épaisseurs de carreaux applicables en Allemagne conformément à la fiche technique ZDB « Revêtements de sol céramiques à résistance mécanique élevée »

Veiller à ce que les carreaux soient entièrement collés dans le mortier-colle.

Dans le cas des revêtements en céramique, il convient systématiquement d’éviter les chocs avec des objets durs.

Le format des carreaux ne doit pas être inférieur à 5 cm x 5 cm.

Comment installer le produit ?

  1. Le support doit être porteur, plan et exempt de composants empêchant l’adhérence. Les éventuelles reprises nécessaires doivent être réalisées avant la pose des dalles Schlüter-DITRA-SOUND.
  2. Les chants du revêtement au niveau des murs ou des éléments verticaux doivent être désolidarisés au moyen de la bande périphérique Schlüter-DITRA-SOUND-RSK afin d’éviter les tensions et ponts phoniques.
  3. Le choix du mortier-colle pour le collage de Schlüter-DITRA-SOUND est fonction de la nature du support. Le mortier-colle doit adhérer sur le support et permettre l’ancrage mécanique de Schlüter-DITRA-SOUND en durcissant. Pour la plupart des supports, il est possible d’utiliser un mortier-colle à prise hydraulique. Contrôler si nécessaire les éventuelles incompatibilités entre les matériaux.
  4. Le mortier-colle est appliqué sur le support à l'aide d'un peigne de 3 x 3 x 3 mm ou 4 x 4 x 4 mm.
  5. Après les avoir préalablement découpées aux dimensions voulues, appliquer entièrement les dalles Schlüter-DITRA-SOUND dans le mortier-colle et maroufler immédiatement à l’aide d’une taloche ou d’un rouleau, en travaillant dans un seul sens. Respecter le temps ouvert de la colle. Il convient d’ajuster avec précision les dalles Schlüter-DITRA-SOUND directement lors de la pose. Les dalles se posent bord à bord. Éliminer les éventuelles remontées de mortier-colle.
  6. Afin d’éviter les ponts phoniques, recouvrir tous les raccords entre deux dalles à l’aide de la bande de pontage autocollante Schlüter-DITRA-SOUND-KB.
  7. Afin d’éviter tout risque de dégradation ou de décollement des dalles Schlüter-DITRA-SOUND lors de la pose des carreaux, il est recommandé de les protéger à l’aide de planches (en particulier au niveau du point de stockage et lors du transport des matériaux).
  8. Après collage des dalles Schlüter-DITRA-SOUND, le carrelage peut directement être posé avec un mortier-colle adapté au revêtement. Appliquer le mortier-colle à l'aide d'une spatule crantée adaptée au format des carreaux. Puis enfoncer ceux-ci sur toute leur surface dans le mortier-colle. Ceci est notamment nécessaire en cas de revêtements exposés à d’importantes sollicitations mécaniques. Tenir compte du temps ouvert du mortier-colle.
    Le durcissement du mortier-colle utilisé doit s’effectuer par le biais d’une réaction chimique (sans évaporation d’eau) et à l’abri de l’air.
  9. Pour les joints de fractionnement, les joints périphériques et les joints de liaison, il convient de respecter les informations de cette fiche produit et les règles en vigueur.

Supports pour Schlüter-DITRA-SOUND

Les supports pour la pose de Schlüter-DITRA-SOUND doivent impérativement être plans, porteurs, propres et compatibles. Éliminer de la surface toute substance susceptible de nuire à l’adhérence. Les irrégularités, les différences de niveau ou les flaches du support doivent être reprises afin d’obtenir un support plan avant la pose de Schlüter-DITRA-SOUND.

Béton

Dallage sur terre-plein (avec ou sans chape incorporée) : il doit être âgé au minimum de 1 mois.

Plancher (avec ou sans chape incorporée) : la pose doit intervenir au minimum 2 mois après enlèvement complet des étais.

Dalle désolidarisée : celle-ci doit être âgée au minimum de 15 jours.

Dalle adhérente : celle-ci doit être âgée au minimum de 1 mois.

Se référer au DTU 52.2.

Chapes en ciment

Chape désolidarisée ou flottante : celle-ci doit être âgée de 15 jours minimum.

Chape adhérente : celle-ci doit être âgée de 1 mois minimum.

Se référer aux DTU 26.2 et 52.2.

Chapes en sulfate de calcium

Selon les règles en vigueur, les chapes en sulfate de calcium (chapes anhydrites) doivent présenter une humidité résiduelle inférieure ou égale à 0,5 % avant la pose du carrelage. Grâce à l’utilisation de Schlüter-DITRA-SOUND, un revêtement carrelé peut être posé dès lors que l’humidité résiduelle est inférieure à 1%. Les chapes en sulfate de calcium sont sensibles à l’humidité et doivent être protégées contre toute pénétration d’eau.

Chapes chauffantes

Schlüter-DITRA-SOUND peut également s’utiliser sur des chapes chauffantes. Il convient dans ce cas de respecter les règles en vigueur pour les chapes chauffantes traditionnelles pour revêtements carrelés.

Panneaux d’aggloméré et de contreplaqué

Ces matériaux sont soumis à des déformations importantes causées par les variations de l’humidité atmosphérique. Il convient donc d’utiliser des panneaux d’aggloméré ou de contreplaqué avec traitement hydrofuge. Leur épaisseur doit être choisie en fonction de la structure porteuse. La fixation doit être assurée par des vis suffisamment rapprochées. L’aboutage des panneaux doit être réalisé par un assemblage à rainure et languette avec montage collé. Respecter un joint périphérique d’env. 10 mm. Schlüter-DITRA-SOUND neutralise les légères tensions qui peuvent encore se produire.

Parquets en bois

Dans le cas de parquets en bois suffisamment porteurs et avec un assemblage par rainure et languette, il est possible de poser un revêtement céramique directement sur Schlüter-DITRA-SOUND. Avant la pose des dalles Schlüter-DITRA-SOUND, le support en bois doit se trouver à son point d’équilibre d’humidité. L’emploi d’une couche supplémentaire de panneaux d’aggloméré ou de contreplaqué est toutefois recommandé. Les irrégularités du sol doivent être préalablement compensées par des mesures appropriées.

Revêtements de sol PVC

Les surfaces doivent être porteuses et permettre l’adhérence d’une colle adéquate et l’ancrage du non-tissé de Schlüter-DITRA-SOUND. Contrôler au préalable la compatibilité de la colle avec le support et avec Schlüter-DITRA-SOUND.



A quoi sert le produit ?

Schlüter-DITRA-SOUND est une dalle en polyéthylène dense d’environ 3,5 mm d’épaisseur. Elle est recouverte d'un non-tissé sur ses deux faces. Le polyéthylène n’étant pas stable aux UV à long terme, il convient donc d’éviter une exposition prolongée et intense aux rayons solaires pendant le stockage.

Propriétés des matériaux et domaines d’utilisation

Schlüter-DITRA-SOUND est imputrescible, imperméable et permet de ponter les fissures. Elle résiste par ailleurs dans une large mesure à l’action des solutions aqueuses, des sels, des acides et des bases, à de nombreux solvants organiques, aux alcools et aux huiles.

La résistance aux sollicitations spécifiques devra être considérée au cas par cas, en fonction de la concentration, de la température et de la durée d’exposition prévisibles. La résistance à la diffusion de vapeur d’eau est relativement élevée. Le matériau est inoffensif pour la santé.

Schlüter-DITRA-SOUND convient pour de nombreux domaines d’application.

Le choix de la natte doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres prévisibles.

Comment entretenir ce produit

Le mortier-colle mis en œuvre avec Schlüter-DITRA-SOUND ainsi que le revêtement doivent être adaptés au domaine d’application considéré et répondre aux exigences requises.

L’utilisation de mortier-colle à prise rapide peut s’avérer avantageuse pour certains types de travaux.

En cas de zones de passage intense – par exemple pour le transport de matériaux – sur des surfaces posées sur Schlüter-DITRA-SOUND, il est alors recommandé d’utiliser des planches ou autres protections venant en recouvrement.

Indications relatives aux joints de mouvements

Schlüter-DITRA-SOUND doit être interrompue au-dessus des joints de mouvements présents dans le support.

Conformément aux règles en vigueur, les joints de mouvements du support doivent être repris dans le revêtement carrelé. Par ailleurs, les fractionnements de grandes surfaces posées sur Schlüter-DITRA-SOUND doivent être effectués selon les normes en vigueur. Nous vous renvoyons à l’utilisation des différents types de profilés de la gamme Schlüter-DILEX. Des profilés de type Schlüter-DILEX-BT ou Schlüter-DILEX-KSBT doivent être posés au-dessus des joints de dilatation du gros œuvre en fonction des mouvements prévisibles.

Indications relatives aux joints périphériques

Toute tension en périphérie du revêtement, p. ex. au niveau d’éléments verticaux ou de murs, doit être exclue. Les joints périphériques et de liaison doivent être suffisamment importants et satisfaire aux exigences des réglementations en vigueur pour exclure toute tension. Il convient pour cela d'utiliser la bande périphérique Schlüter-DITRA-SOUND RSK 630. Pour les joints périphériques, les liaisons sol/murs ou les plinthes, nous vous renvoyons à l’utilisation des différents types de profilés de la gamme Schlüter-DILEX.
