Schlüter-KERDI-LINE-V 50 G2  Set completo para desagüe lineal vertical

Schlüter-KERDI-LINE es un sistema de desagüe lineal compuesto por varias piezas para la construcción de platos de ducha a nivel de suelo con baldosas de cerámica, piedra natural y otros recubrimientos.

Consta de una canaleta de acero inoxidable y un conjunto de rejilla/marco, que puede ajustarse al espesor del recubrimiento con la ayuda de los accesorios de montaje incluidos en el set. Las marcos de contorno están disponibles en dos versiones. Bien como marco de contorno con una superficie visible de 10 mm de ancho en acero inoxidable cepillado, pulido alto brillo o lacado en polvo, o bien como marco de contorno estrecho.

Schlüter-KERDI-LINE-V 50 G2 con salida vertical dispone de un sifón integrado y cumple con la norma EN 1253 "Sumideros y sifones para edificios. Parte 1: Sumideros y sifones con cierre hidráulico de al menos 50 mm." con una capacidad de desagüe ≥ 1,0 l/s con una acumulación de agua de 2 cm y una columna de agua en sifón de 50 mm.

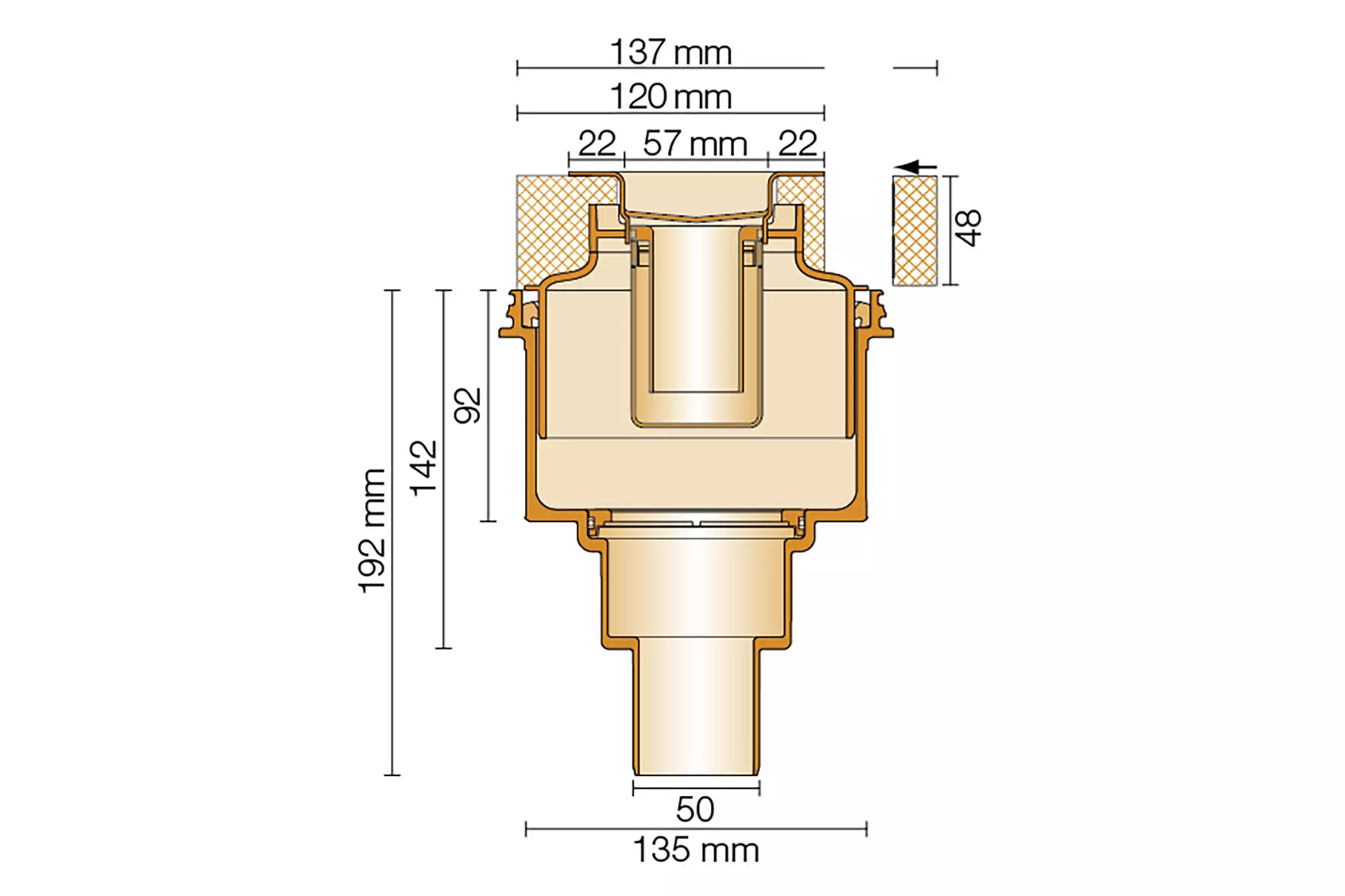

Altura del elemento portador:

• DN 50 (50 mm) = 48 mm

En los modelos KERDI-LINE-H 50 y -H 40, se instala la canaleta de un modo sencillo y rápido en el elemento portador de poliestireno diseñado a medida. En los modelos KERDI-LINE-V, -H 50 G2 y KERDI-LINE-F, debido a las características del sistema de drenaje, la canaleta y el elemento portador para canaleta están unidos de forma fija entre sí.

KERDI-LINE es apto para su instalación en el centro del plato de ducha, así como en la zona de pared.

Longitud del desagüe lineal KERDI-LINE-H , -H 50 G2 y -V, -VS, -V 50 G2:

• 50 cm a 180 cm (VOS = descentrado de 70 a 120 cm), en intervalos de 10 cm

Sobre el borde de la canaleta se encuentra, previamente instalado de fábrica, el manguito impermeable KERDI.

El manguito sirve para la entrega segura de la canaleta al sistema de impermeabilización, tanto en el suelo como a paredes colindantes.

De este modo, en combinación con los sistemas de impermeabilización Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT o Schlüter-KERDI-BOARD y los correspondientes adhesivos de sellado de sistema Schlüter-KERDI-COLL-L o Schlüter-KERDI-FIX se obtiene un sistema de impermeabilización estanco con el consiguiente desagüe lineal.

Nota: la instalación de Schlüter-KERDI-LINE y los conjuntos de rejilla/marco se deben instalar con cemento-cola. No se permite el uso de silicona acética para la instalación de las canaletas y los conjuntos de rejillas/marcos.

KERDI-LINE es un sistema que cumple con las normas de impermeabilización vigentes en Alemania y, junto con los sistemas Schlüter mencionados anteriormente, también posee el certificado de pruebas de impermeabilización (abP). Además, el sistema cumple con la norma de colocación de cerámica UNE 18534 garantizando una unión totalmente estanca entre el desagüe y el sistema de impermeabilización KERDI.

Los grados de exposición a la humedad según el certificado abP se pueden encontrar en las fichas técnicas correspondientes. KERDI-LINE es un componente de un sistema con certificado de aprobación europea (ETA = European Technical Assessment) de acuerdo con ETAG 022 (impermeabilización en contacto directo con el recubrimiento). Los productos Schlüter mencionados anteriormente han sido ensayados con KERDI-LINE y cuentan con marcado CE.

Las superficies visibles del marco de contorno y las rejillas están fabricadas en acero inoxidable cepillado, pulido alto brillo o acero inoxidable lacado. El marco de contorno también está disponible con una rejilla, que permite insertar en su interior un recubrimiento de cerámica de hasta 17 mm de espesor. Además, está disponible una rejilla portadora sin marco de contorno, que permite la instalación de cualquier espesor de cerámica (KERDI-LINE-D).

Con Schlüter-KERDI-LINE-GTO se dispone de un sifón seco con membrana de silicona. Este se puede utilizar en sustitución del sifón convencional de dos piezas para evitar la formación de olores, que se producen en platos de ducha poco utilizados (p. ej., en baños de invitados, apartamentos de vacaciones, etc.), provocados por la desecación del agua en el sifón. Con una capacidad de desagüe de como mín. 0,4 l/s (según EN 1253), el sifón seco también puede sustituir de forma permanente la unidad de sifón existente y, dado el caso, contrarrestar una ventilación insuficiente en el desagüe. El sifón seco no es compatible con los modelos KERDI-LINE-F / -VS / -VOS.

Nota:

Con KERDI-LINE-H 50 G2, -V 50 G2 y KERDI-LINE-F, es necesaria la construcción de un recrecido con pendiente de obra debido a las características del sistema de drenaje lineal. El recrecido se debe impermeabilizar con Schlüter-DITRA (véase la ficha técnica 6.1) o Schlüter-DITRA-HEAT.

Como complemento del sistema, están disponibles para la conexión al suelo o la entrega a pared, los perfiles Schlüter-SHOWERPROFILE-S y R (véase la ficha técnica 14.1). Para la entrega a las paredes laterales, dependiendo de la pendiente, existe la cuña de pendiente SHOWERPROFILE-S. La impermeabilización de las paredes se debe realizar con Schlüter-KERDI (véase la ficha técnica 8.1) o con Schlüter-KERDI-BOARD (véase la ficha técnica 12.1).

A continuación, se describen los pasos de instalación de los diferentes sistemas de drenaje.

Schlüter-KERDI-LINE-V 50 G2

Desagüe lineal con salida vertical con columna de agua en sifón de 50 mm

1. Definir la posición del desagüe y crear una abertura a través del forjado para el sumidero con salida vertical. A continuación, se posiciona allí el bote de salida.
2. Para lograr la altura constructiva mínima de 48 mm, el adaptador (profundidad de inserción máx. 90 mm) se debe cortar hasta una profundidad de inserción mínima de 30 mm.
3. El adaptador debe volver a introducirse en la canaleta y atornillarse.
4. En la zona del elemento portador para canaleta se debe crear un soporte nivelado aplicando para ello cemento cola en capa fina. La canaleta y el elemento portador se insertan y se presionan en el bote de salida. En caso de que sea necesaria una compensación de altura, se puede realizar con puntos de mortero. Para la instalación en la pared, la canaleta se debe alinear en función de la distancia a la pared y del espesor del revestimiento que se utilizará.
5. A continuación, realizar un recrecido con una pendiente del 2 % en el área de la ducha.
6. Aplicar adhesivo en capa fina sobre toda la superficie del recrecido con pendiente. La llana dentada al utilizar DITRA es de 3 x 3 o 4 x 4 mm, en caso de utilizar DITRA-HEAT HEAT es de 6 x 6 mm.
7. A continuación, se adhiere DITRA o -DITRA-HEAT; las uniones deben impermeabilizarse con KERDI-KEBA utilizando KERDI-COLL-L (véase la ficha técnica 6.1 o 6.4)
8. Para pegar el manguito KERDI, se aplica en la superficie impermeabilizada el adhesivo de sellado KERDI-COLL-L (véase la ficha técnica 8.4) con una llana dentada de 3 x 3 o 4 x 4 mm y, sobre la misma, se adhiere el manguito KERDI en toda su superficie. Se debe tener en cuenta el tiempo abierto del adhesivo. El sellado de las entregas a pared también se debe realizar con las bandas de sellado KERDI-KEBA pegadas con KERDI-COLL-L.

Protección contra incendios para KERDI-LINE-V 50 G2
… con Schlüter-KERDI-LINE-BS /-ZBS

Los componentes del sistema evitan según número de registro Z-19.17-1719 la propagación de un incendio entre plantas. El anillo de protección contra incendios (n.º art. KL BS) se introduce en el cuerpo del desagüe lineal KERDI-LINE-V 50 G2.

Instalación del anillo de protección contra incendios KL BS:

1. El elemento de protección contra incendios KL BS se implementa.
2. A continuación, se introduce el anillo de fijación aplicando para ello el lubricante suministrado.

En combinación con el elemento de protección contra incendios (n.º art. KD ZBS) para el sellado de pasos de forjado (diámetro 160 mm), se impide de forma fiable el paso del calor, el fuego y el humo cuando la temperatura supera los 150 °C aproximadamente mediante la espumación del material hinchable presente en el elemento de protección contra incendios para una duración de la resistencia al fuego de R120, R90, R60, R30 (según el forjado).

¡La función de protección contra incendios de la junta de estanqueidad KD ZBS solo es válida en combinación con el elemento de protección contra incendios KL BS!

Como alternativa al elemento de protección para perforaciones se puede macizar el cuerpo del desagüe con hormigón o con mortero de cemento MG III.

Instalación versión pared/esquina

1. Cortar el manguito KERDI para adaptarlo a la esquina.
2. El manguito KERDI debe adherirse de forma estanca con KERDI-COLL-L. La pieza de ángulo interior Schlüter-KERDI-KERECK incluida en el volumen de suministro se debe cortar a medida
3. … y pegar la pieza con KERDI-COLL-L.

Las canaletas hasta 120 cm de longitud son de acero inoxidable embutido calidad V4A (n.º de material 1.4404 = AISI 316L). A partir de 130 cm, son de acero inoxidable doblado, soldado y a continuación decapado, calidad V4A (n.º de material 1.4404 = AISI 316L). Las canaletas se suministran de fabrica con un manguito KERDI. Se trata de un manguito de impermeabilización fabricado en polietileno con un geotextil especial en ambos lados.

Según el modelo, los botes de salida se fabrican en polipropileno (PP) de alto impacto o acrilonitrilo butadieno estireno (ABS).

El sifón es de polipropileno reforzado con fibras (PP).

El elemento portador de la canaleta es de poliestireno expandido (EPS) estable a la presión.

Propiedades del material y campos de aplicación

Los canaletas y los conjuntos de rejilla/marco están clasificados como K3 según la norma EN 1253 "Sumideros y sifones para edificios. Parte 1: Sumideros y sifones con cierre hidráulico de al menos 50 mm. Es decir, son aptos para su instalación en áreas sin tráfico, p. ej., cuartos húmedos en apartamentos, residencias de ancianos, hoteles, escuelas, hileras de lavabos y duchas.

Las canaletas, los marcos y las rejillas son aptas para sillas de ruedas.

KERDI-LINE de acero inoxidable V4A, cepillado (n.º de material 1.4404 = AISI 316L) es especialmente adecuado cuando se esperan altas cargas mecánicas o químicas.

El acero inoxidable en calidad 1.4404 no es resistente a todos los productos químicos, p. ej., ácido clorhídrico y ácido fluorhídrico, ni a determinadas concentraciones de cloro o salmuera.

Este hecho en determinados casos también es aplicable a las piscinas de agua salada. En casos especiales se debe comprobar la idoneidad de este sistema de desagüe según las cargas químicas y mecánicas esperadas. Se debe renunciar al uso de productos de limpieza agresivos.
