Schlüter-BARIN-SR  Sistema de canais

Todas as peças, tais como parafusos de fixação, cantos interiores e exteriores, elementos de união, peças finais, saídas de escoamento, tubos de queda e bocais de escoamento estão disponíveis como acessórios do sistema para os elementos de canais Schlüter-BARIN.

O sistema de canais BARIN é fixado aos perfis de remate de varanda Schlüter-BARA-RKLT, -RTK -RTKE, -RTKEG ou -RTP com parafusos de fixação. É possível criar um declive de até 30 mm através da disposição de orifícios com ranhuras na parte de trás das canais.

Todos os componentes do sistema Schlüter-BARIN são ligados ao canal com os elementos de união.

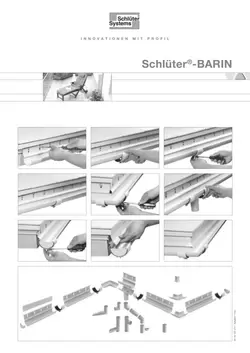

1. Os elementos da canais BARIN são cortados à medida e fixados ao perfil BARA com os parafusos autorroscantes fornecidos. Um declive pode ser ajustado, se necessário, através do orifícios longos.
2. As articulações entre dois elementos de canal são criadas através da montagem de um elemento de união no centro, por cima da articulação.
3. Uma inserção de borracha no elemento de união assegura a impermeabilização das articulações.
4. Para a criação de cantos interiores e exteriores, as peças de canto são fixadas ao perfil BARA com os parafusos autorroscantes fornecidos. Fixado com dois elementos de união, cada um centrado sobre a articulação. O processo é idêntico para os cantos de 90° e 135°.
5. Para ligar um tubo de escoamento, os bocais de escoamento com furo, com cerca de 20 cm de comprimento, são fixados ao perfil BARA com os parafusos autorroscantes fornecidos. Fixado com dois elementos de união, cada um ligado através da articulação.
6. Os topos finais são fixados ao canal por baixo e fixados com um elemento de união.
7. Os parafusos e os orifícios são ocultos através da fixação de um perfil de revestimento.
8. Por fim, as coberturas dos cantos são coladas.

Os elementos dos canais BARIN e coberturas, bem como as peças finais, os cantos interiores e exteriores e os elementos de união são fabricados em alumínio lacado a cor.

Outras peças do sistema de canais BARIN, como tubos de queda, braçadeiras de tubos, cotovelos de tubos, ramais, gárgulas, tampas de escoamento e mangas de encaixe, também são fabricados em alumínio lacado a cor.

Características do material e áreas de aplicação

O sistema de canais BARIN é composto por alumínio lacado a cor.

O revestimento do canal de alumínio não perde a cor e é resistente aos raios UV e às condições atmosféricas. As superfícies visíveis devem ser protegidas contra objetos abrasivos.
