Schlüter-TROBA

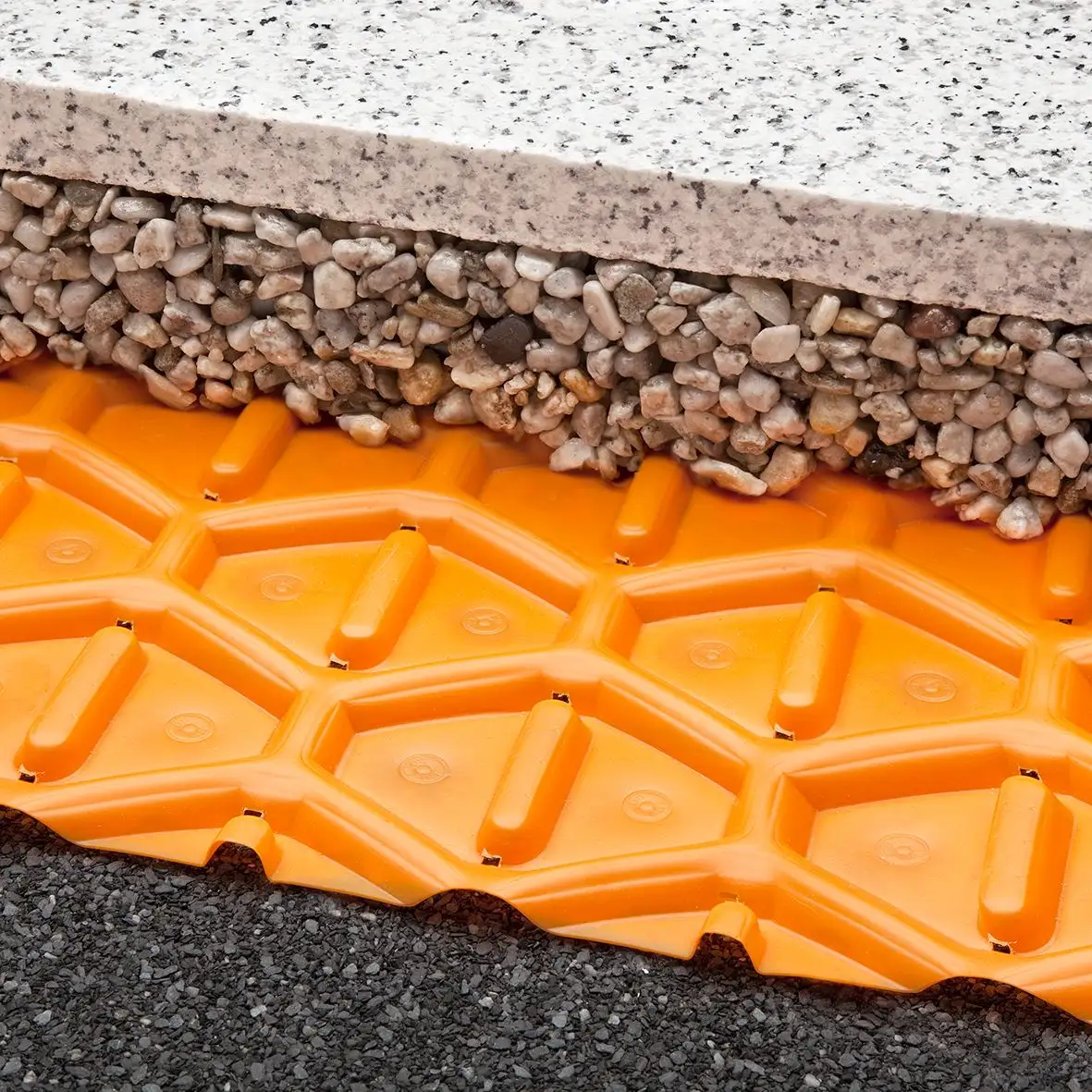

A película de escoamento de superfície duradoura é colocada entre a impermeabilização e o leito de cascalho, onde cria canais de escoamento em arco através dos quais a água de infiltração pode ser drenada de forma fiável.
Assentamento de revestimentos espessurados no terraço
Assentamento solto sem cola: as soluções do sistema Schlüter-TROBA dão à sua cerâmica para o exterior uma fixação segura e asseguram um escoamento fiável.

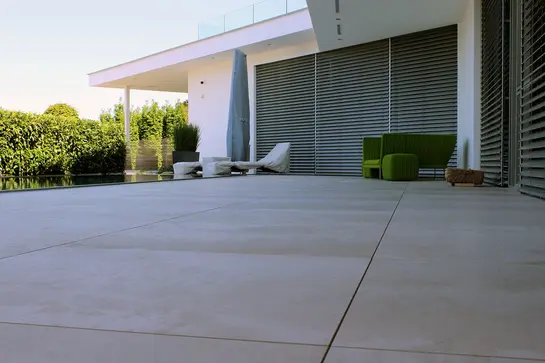

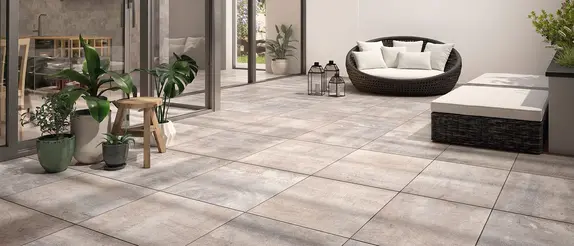

Superfícies de terraço atrativas com juntas abertas
Sem argamassa, sem cola, sem massa para juntas: quando as placas de terraço são colocadas soltas ou flutuantes, assentam sobre um leito de cascalho ou outra base adequada, como apoios sobrelevados ou anéis de argamassa. Este tipo de assentamento tem muitas vantagens devido à sua construção, e é fácil com as nossas soluções de sistema Schlüter-TROBA.
As soluções de sistema da gama Schlüter-TROBA oferecem produtos inovadores para todos aqueles que produzem profissionalmente revestimentos na construção de jardins e paisagens.
Os componentes da série TROBA-LEVEL podem ser combinados de forma variável e nivelam inclinações até 10% com uma precisão milimétrica.

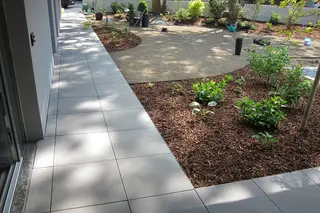

Um sistema para a solução ideal para os bordos: neste bordo de canteiro foram assentadas placas soltas com a barra de recolha de gravilha TROBA-LINE-TLK-E.
O que é o assentamento solto?
O assentamento solto ou flutuante não requer uma ligação fixa entre o revestimento e a subestrutura, em vez disso, dependendo do projeto, as placas do terraço são colocadas soltas, apenas nos cantos ou em toda a superfície sobre uma base adequada. Este tipo de assentamento é ideal se for necessário utilizar cerâmica ou pedra natural para o exterior em páteos, terraços em cobertura ou varandas. O resultado é um revestimento com juntas abertas que pode ser retomado em qualquer altura. As águas superficiais fluem através das juntas para o nível de impermeabilização e são drenadas a partir daí através de um sistema de drenagem de superfícies com um declive. A preparação profissional da base no que respeita à impermeabilização e escoamento é crucial.
Dependendo da situação da base, existem três métodos de construção possíveis para a colocação de um revestimento flutuante:
Assentamento em leito de cascalho
Nesta construção, as placas assentam diretamente numa camada de material de enchimento compactado com um declive de 2%.
Colocação em anéis de argamassa
Com esta estrutura, os anéis de argamassa ou de cofragem servem de auxiliares de assentamento nos cruzamentos das juntas e, se necessário, no centro das placas.

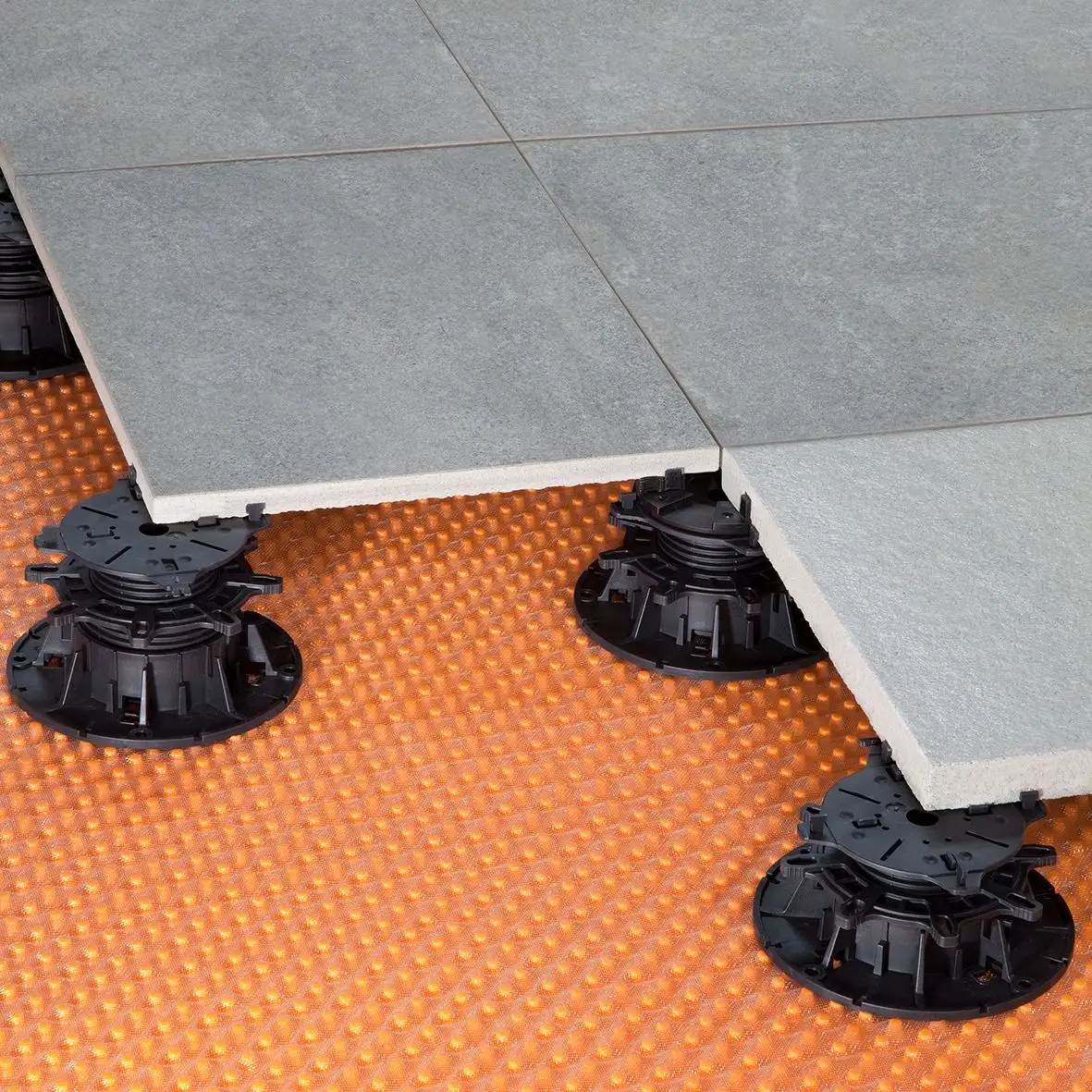

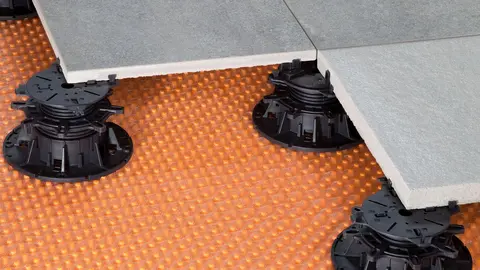

Colocação sobre apoios sobrelevados
Nesta variante, as placas auto-portantes assentam em apoios sobrelevados reguláveis em altura, feitos de um plástico especial durável.
As vantagens do assentamento solto
Simples de colocar
Nenhum ou reduzido tempo de secagem
O revestimento pode ser retirado em qualquer altura
Excelente permeabilidade à água
Ventilação inferior permanente
Elevada resistência ao gelo
Assentamento em leito de cascalho
No caso da assentamento solto em leito de cascalho, as placas do terraço são colocadas diretamente sobre uma camada de assentamento de cascalho fino. A subestrutura consiste normalmente numa camada de base que foi produzida e compactada com um declive suficiente. A camada de base deve ser drenável e suficientemente profunda para proteger o pavimento dos danos causados pelo gelo.

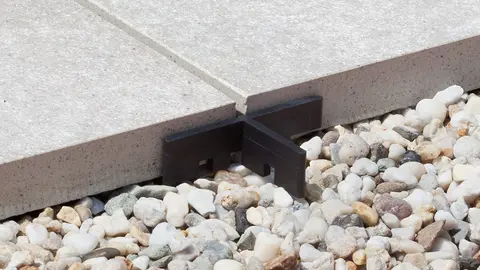

Este tipo de assentamento é relativamente fácil e pouco dispendioso e é frequentemente utilizado para a construção de pátios e caminhos no setor privado. Como as placas assentam no leito de cascalho sem uma ligação firme à base, é particularmente adequado para revestimentos mais pesados, como a pedra natural, que garantem a estabilidade necessária devido ao seu elevado próprio peso. Para proteger de forma fiável o revestimento contra deslocações horizontais, recomenda-se também a utilização de cruzes de juntas como a Schlüter-TROBA-ZFK.
Se uma varanda ou terraço em telhado for coberto desta forma, a estrutura de suporte deve ser protegida contra a entrada de água através de impermeabilização estrutural de acordo com a norma DIN 18531. A Schlüter-TROBA é então instalada como uma camada de proteção e de separação entre a impermeabilização e a camada de assentamento: protege a impermeabilização de danos mecânicos e, ao mesmo tempo, assegura que a água de infiltração é drenada de forma rápida e segura, para que não se forme “betão gelado”.

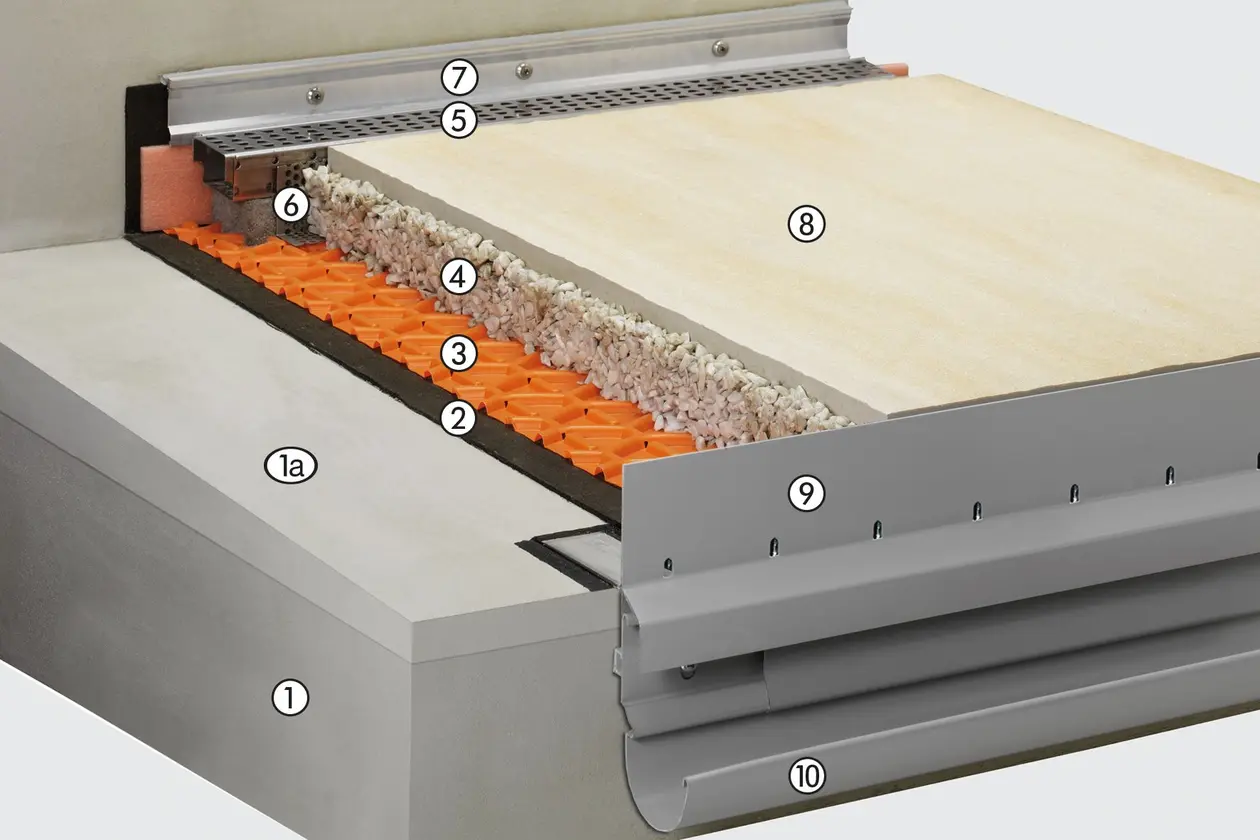

Exemplo de construção: assentamento solto em Schlüter-TROBA
1.
Uma betonilha inclinada (1a) com uma inclinação de 1,5 - 2% para escoamento é aplicada à estrutura em consola de betão (1).
2.
A betonilha inclinada tem uma impermeabilização estrutural de acordo com a norma DIN 18531.
3.
A membrana de drenagem Schlüter-TROBA é instalada entre a impermeabilização e a camada de assentamento para proteção da impermeabilização e escoar eficazmente a água de infiltração.
4.
A camada de assentamento é aplicada na drenagem de superfície, onde as zonas de escoamento devem ser delimitadas para este efeito.
5.

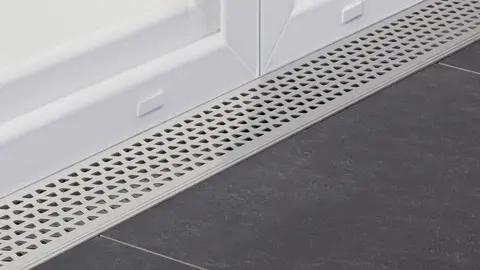

O canal de drenagem Schlüter-TROBA-LINE é utilizado para o escoamento em alturas baixas de ligação a elementos de portas.
6.
O canal de drenagem é instalado em combinação com o canal de recolha de gravilha Schlüter-TROBA-LINE-TLK-E e com as faixas de isolamento perimetral na parte de trás.
7.
A impermeabilização do remate da parede é feito através de uma moldura de revestimento.
8.

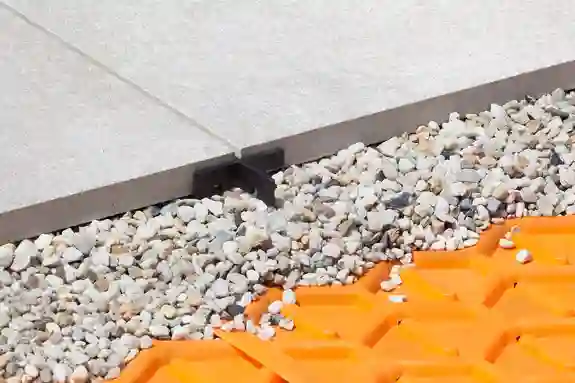

As placas autoportantes do terraço são colocadas na camada de base e batidas. Recomendamos a utilização de cruzes de juntas Schlüter-TROBA-ZFK para garantir uma largura de junta consistente e para evitar deslocações horizontais.
9.

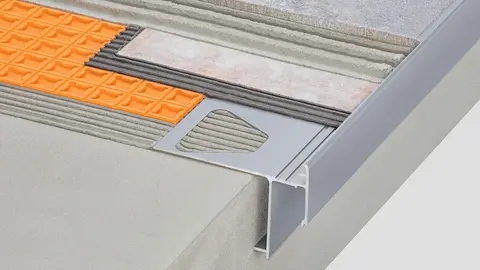

O Schlüter-BARA-RKLT é adequada como perfil de remate para revestimentos de cerâmica solta: o perfil angular é feito de alumínio lacado a cor e tem aberturas de escoamento.
10.
O canal Schlüter-BARIN é fixado à câmara de perfil em forma de T do Schlüter-BARA-RKLT, que, em combinação com os orifícios de escoamento, assegura um escoamento fiável da água de infiltração.
Os nossos produtos para colocação em leito de cascalho
Colocação em anéis de argamassa

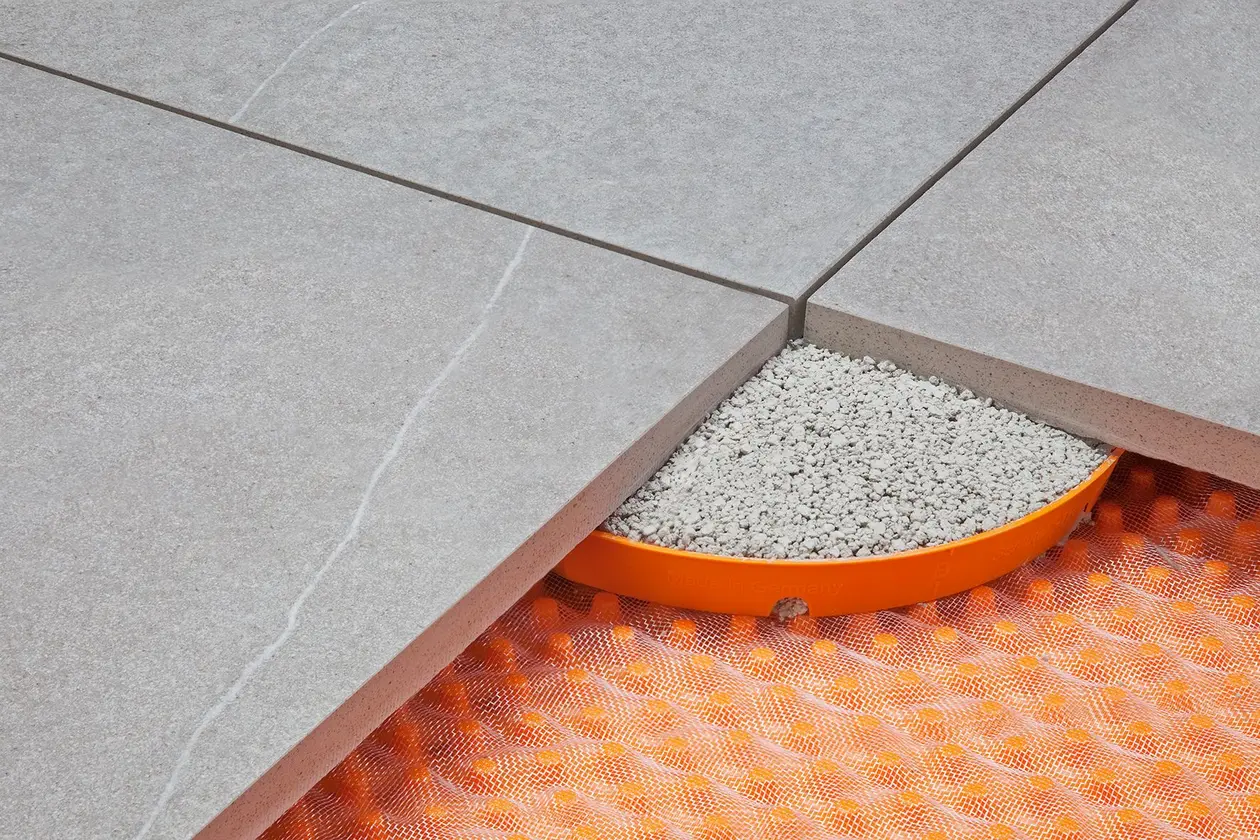

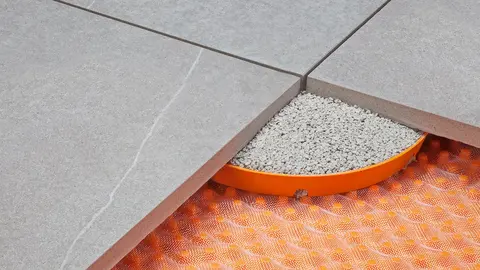

Com este tipo de montagem, as placas autoportantes de grande formato são fixadas com argamassa nas intersecções das juntas e, dependendo da carga, também no centro das placas.

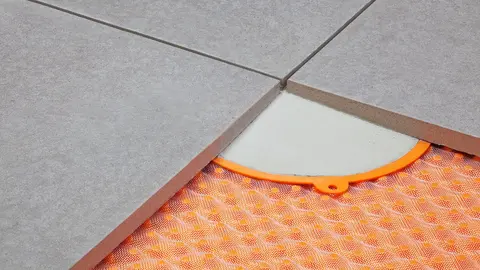

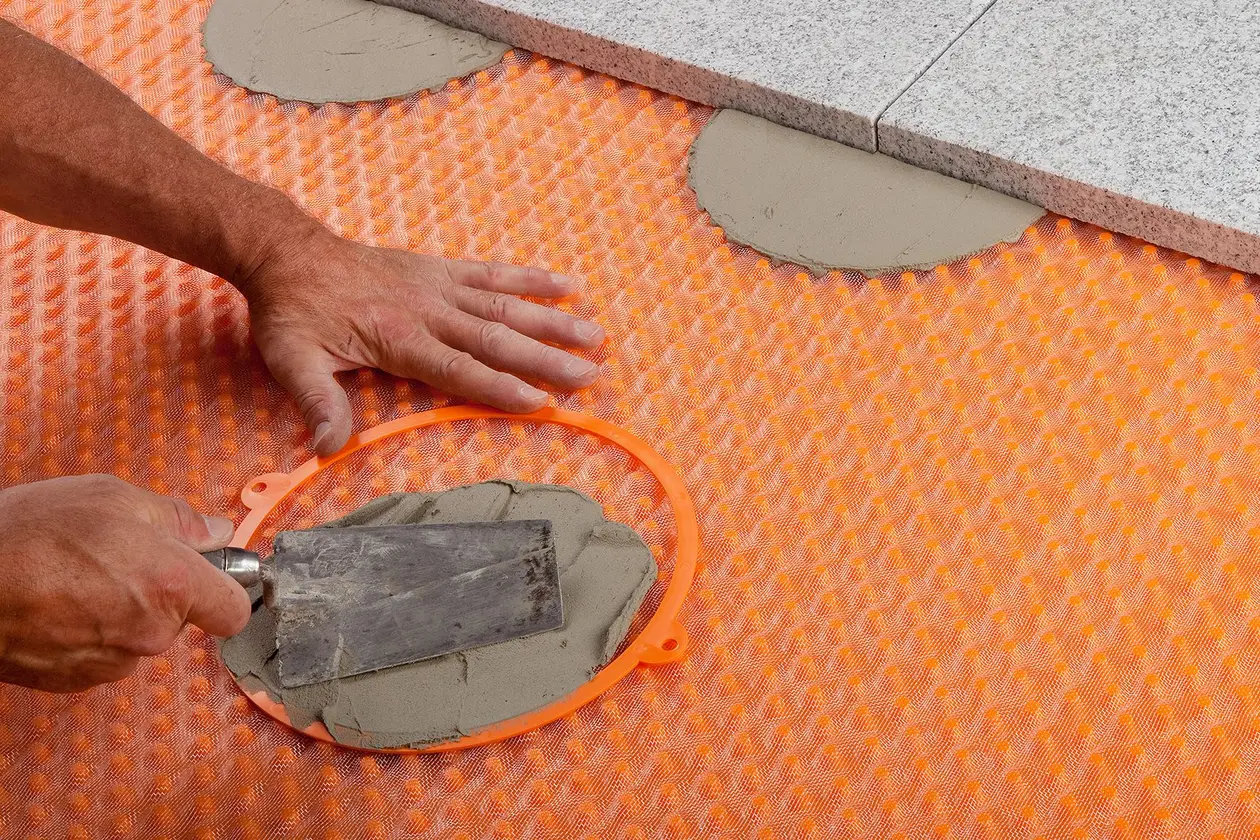

Nas construções baixas, os anéis de cofragem, como os da Schlüter-TROBA-STELZ-DR, servem como auxiliares de montagem: são colocados nos pontos de cruzamento das juntas e preenchidos com argamassa fina. A argamassa deve ultrapassar ligeiramente a borda para que os elementos da placa possam ser batidos na altura correta. Em alternativa, os anéis de cofragem também podem ser utilizados simplesmente como um modelo de fixação para a argamassa de camada fina e depois reutilizados.

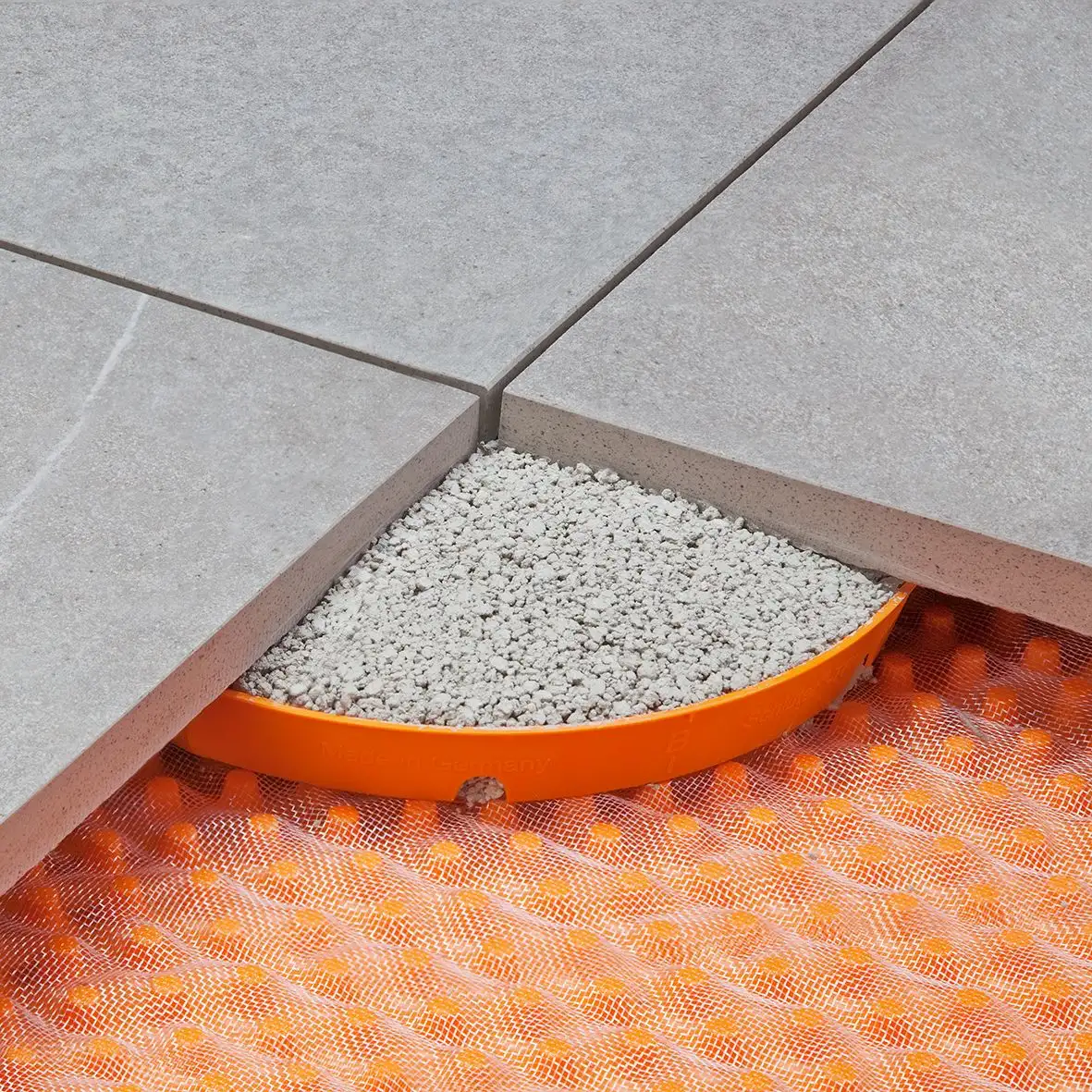

Para maiores alturas de montagem, os anéis de argamassa como o Schlüter-TROBA-STELZ-MR podem ser enchidos com argamassa fresca para suportar o revestimento. A argamassa de granulado é a mais adequada neste caso e deve ser enchida cerca de 5 mm acima da borda, para que os elementos de placas possam ser colocados na altura correta. Os anéis de plástico com 25 mm de altura podem ser inseridos telescopicamente uns nos outros, de modo a que seja feito um fácil alinhamento da altura de revestimento, independentemente do declive da subestrutura.

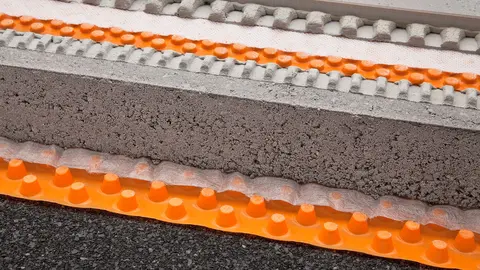

O revestimento acabado é escoado através das juntas abertas dos elementos da placa para o nível de drenagem abaixo. A água aí acumulada é conduzida sem pressão, de acordo com o declive, para o escoamento. As drenagens de superfície, como Schlüter-TROBA-PLUS e TROBA-PLUS-G, conduzem a água de infiltração e, ao mesmo tempo, proporcionam uma almofada de ar de isolamento térmico e acústico que protege a impermeabilização subjacente.
Os nossos produtos para assentamento com anéis de argamassa
Mais informações sobre o assentamento solto
| Download | Seleção |
|---|---|
Colocação sobre apoios sobrelevados

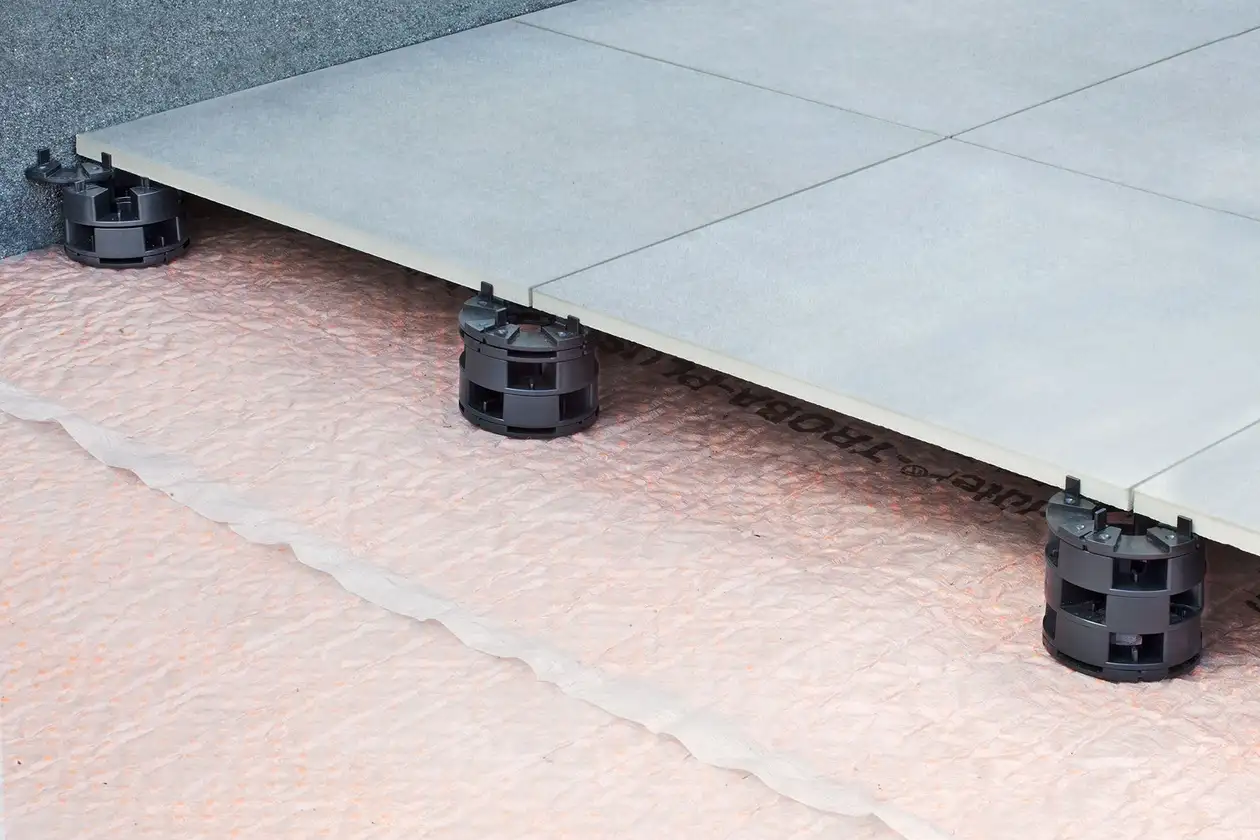

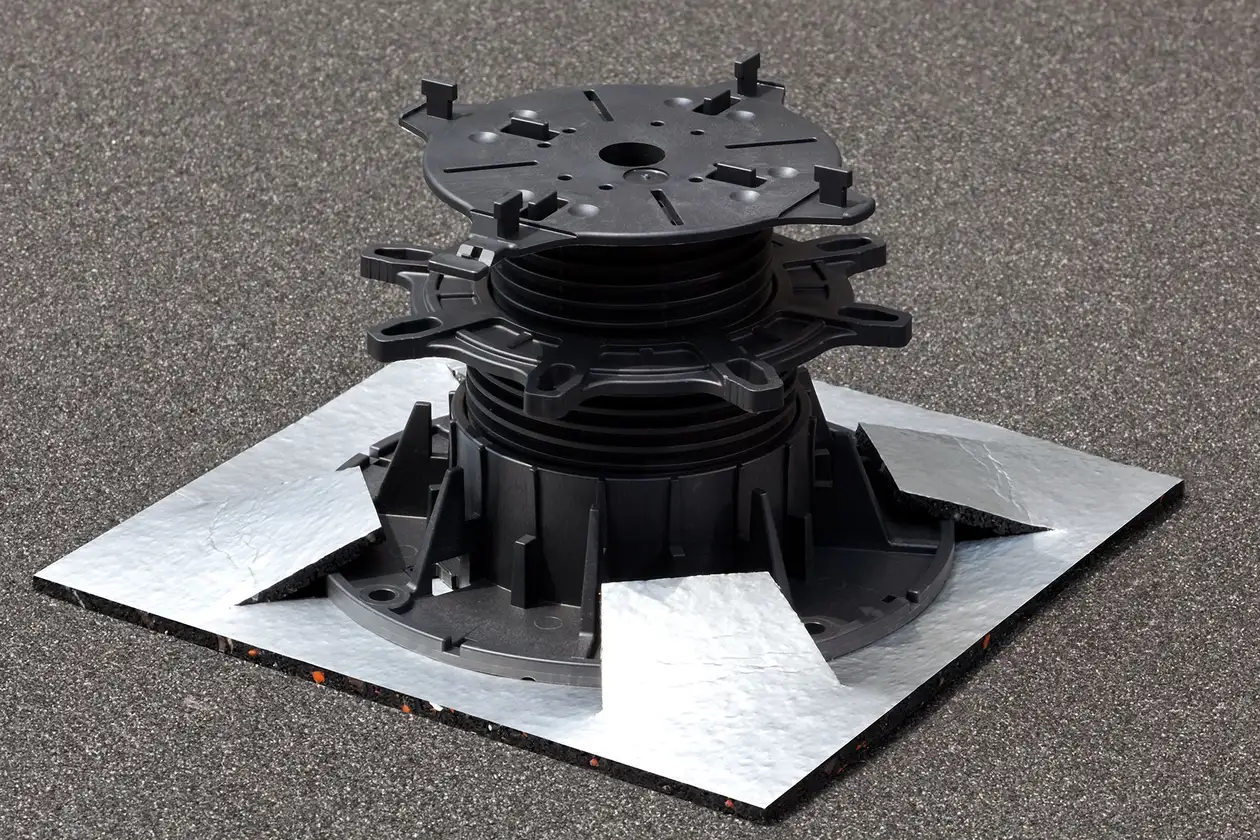

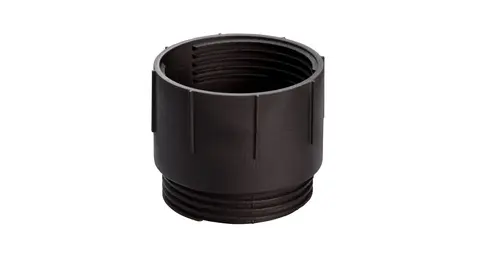

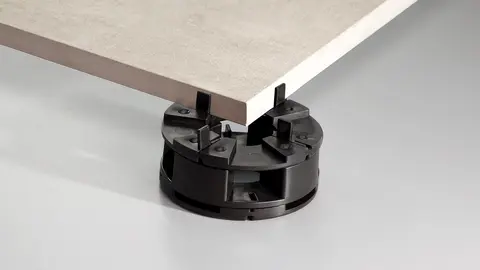

Neste tipo de assentamento, as placas assentam em apoios sobrelevados reguláveis em altura e empilháveis, sendo os sistemas de construção geralmente compostos por vários elementos combináveis. Os componentes pré-montados da Schlüter-TROBA-LEVEL também podem ser combinados de forma variável e permitem alturas de montagem de 3 mm a mais de 1 metro. Isto significa que quase todas as inclinações de 0% a 10% podem ser niveladas de forma fiável: uma vantagem imbatível se a base não estiver otimizada para os níveis de água. Todos os elementos são encaixados ou rodados para a altura necessária sem ferramentas especiais.
O revestimento preparado é escoado através das juntas abertas no nível de impermeabilização do terraço, que é concebido com uma inclinação adequada. A conceção deste assentamento garante uma ventilação constante do revestimento, o que evita, entre outras coisas, os danos provocados pelo gelo. Particularmente sustentável: em caso de reparação ou de remodelação, as placas do terraço podem ser facilmente removidas em qualquer altura e os componentes do sistema reutilizados.
Oito razões convincentes para a Schlüter-TROBA-LEVEL
Gama de produtos abrangente
Com os sete componentes combináveis, ajustáveis em altura ou empilháveis Schlüter-TROBA-LEVEL, quase todas as situações de declive e de estaleiro podem ser cobertas de forma fiável. Isto não só facilita o manuseamento e o planeamento, como também poupa tempo e espaço de armazenamento valiosos.
Escoamento ideal, ventilação inferior permanente
O assentamento solto com juntas abertas de 3 mm assegura um escoamento rápido das águas superficiais para posterior escoamento através do leito subjacente. A ventilação constante evita danos causados pelo gelo e permite um acesso rápido aos componentes subjacentes, se necessário.

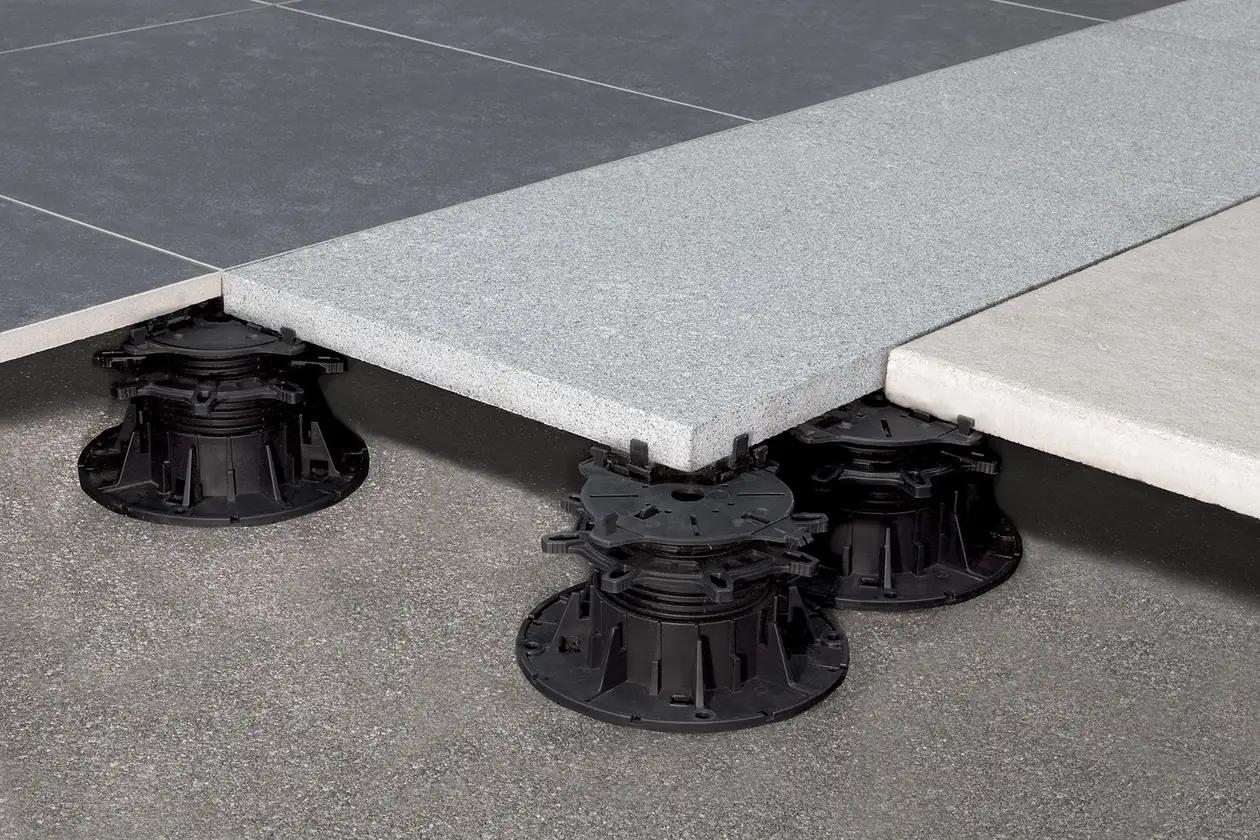

Nivelamento de diferentes espessuras de placas

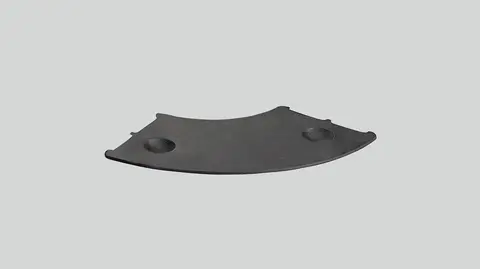

Ao instalar diferentes materiais, por ex. cerâmica e pedra natural, existem desníveis na zona de passagem devido a diferentes espessuras que têm de ser compensados. A TROBA-LEVEL oferece aqui a solução ideal graças aos suportes de placas divisíveis e às placas de compensação.

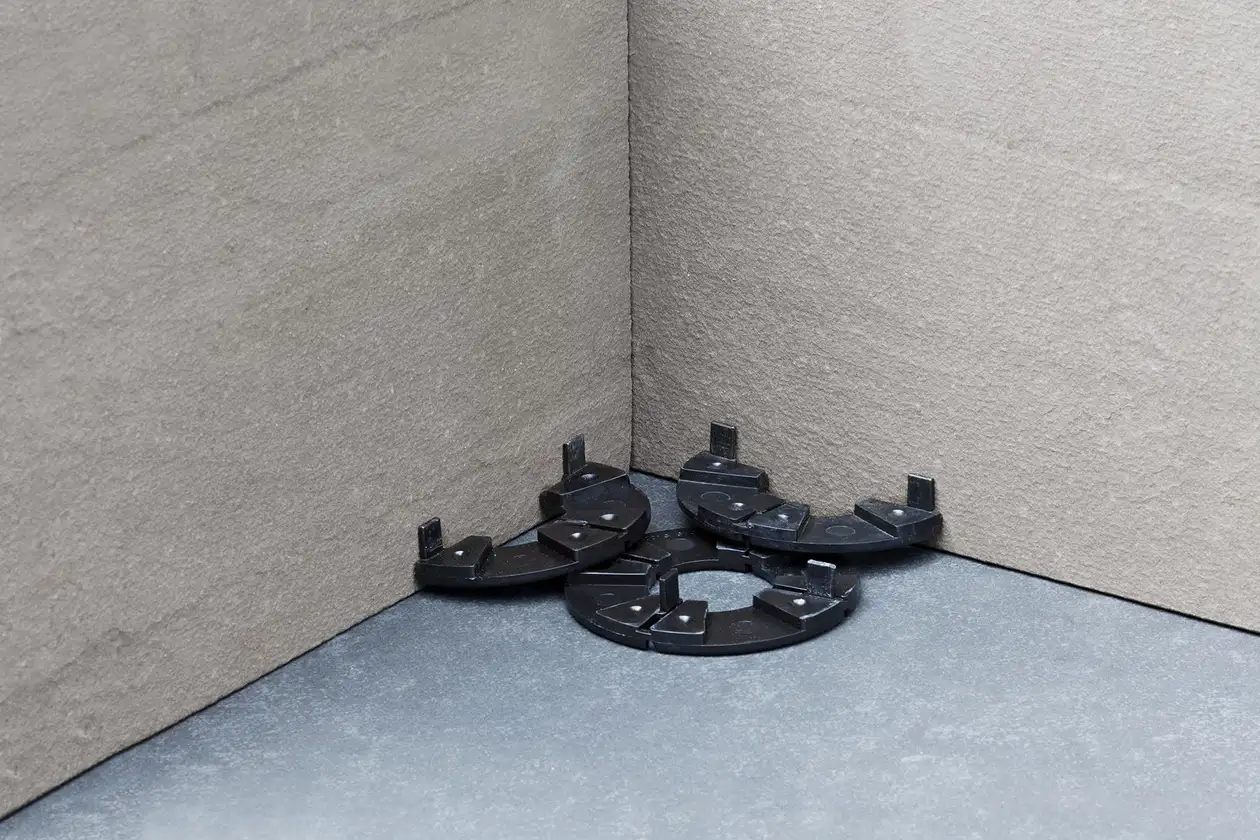

Possibilidade de corte para remate de rebordos e cantos
A TROBA-LEVEL também está idealmente preparada para ser utilizada em rebordos e cantos: os elementos podem ser facilmente cortados à medida para um encaixe perfeito: as ranhuras no material facilitam um ajuste preciso. A utilização no sistema através de encaixe e enroscamento é totalmente mantida.

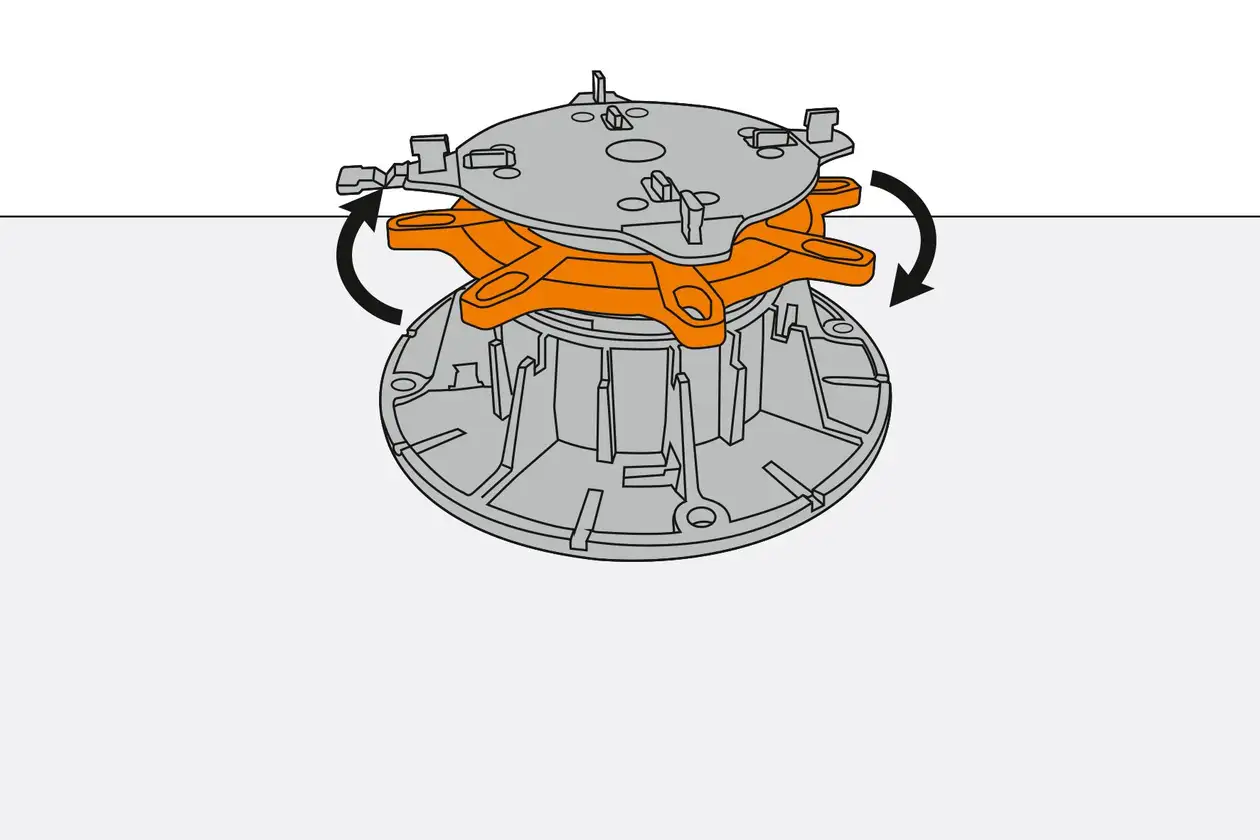

Sem torcer, sem desaparafusar
Montagem num instante: todos os elementos TROBA-LEVEL são encaixados ou rodados para a altura necessária sem ferramentas especiais. No ajuste de altura, um sistema de bloqueio garante que os componentes de enroscar não se soltam. Ao mesmo tempo, os encaixes evitam alterações indesejadas causadas por vibrações ou peso.

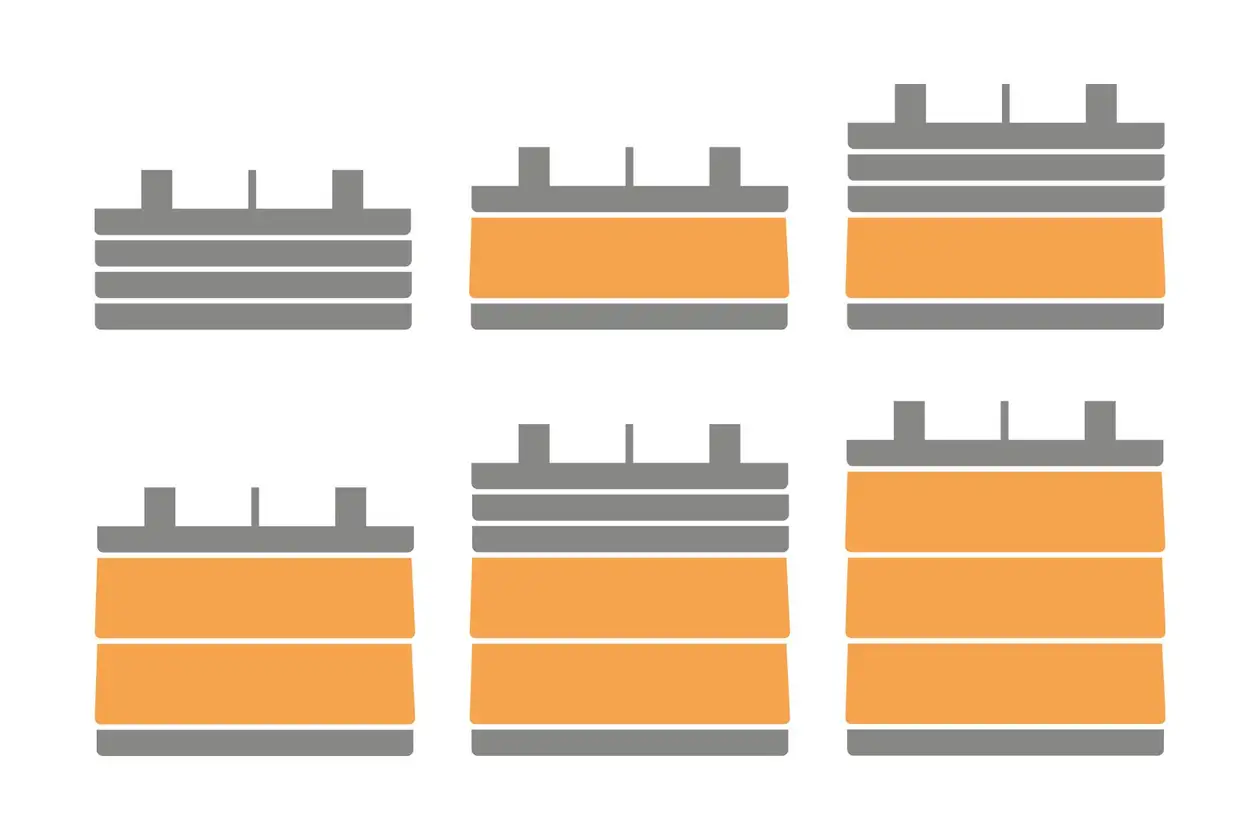

Elevada flexibilidade graças à combinação
Os Schlüter-TROBA-LEVEL foram concebidos desde o início para utilização versátil entre si. Isto simplifica o seu planeamento e garante a máxima flexibilidade durante o assentamento. O sistema permite-lhe reagir facilmente a condições desconhecidas ou alteradas no local, sem necessidade de grandes capacidades de armazenamento.
Para todas as situações de inclinação até 10%
Quer se pretenda nivelar um declive, minimizá-lo ou instalá-lo: as opções flexíveis de combinação TROBA-LEVEL oferecem soluções para todas as situações de inclinação até 10%. Até mesmo "oscilações" devido a inclinação, desnivelamentos do terreno ou irregularidades nas placas não são problemáticas graças ao TROBA-LEVEL, uma vez que cada canto individual pode ser adaptado ao milímetro.
Elevada capacidade de carga e reutilização
Todos os componentes são feitos de um plástico especial que tem um efeito de absorção de som e pode resistir ao vento e às intempéries, bem como ao movimento horizontal e às cargas de peso. Os discos de distribuição de carga e as lâminas de proteção garantem que a base não fica danificada. Os produtos duráveis podem ser facilmente desmontados e reutilizados em caso de conversão.
