Schlüter-BEKOTEC-THERM

Máximo conforto habitacional, mínimo consumo de energia – é o piso radiante extra plano Schlüter-BEKOTEC-THERM!

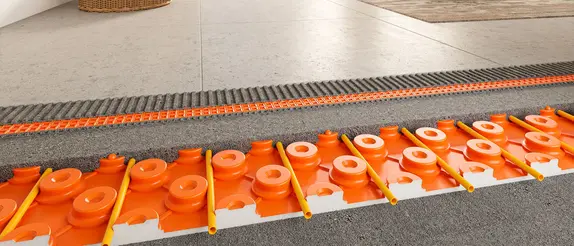

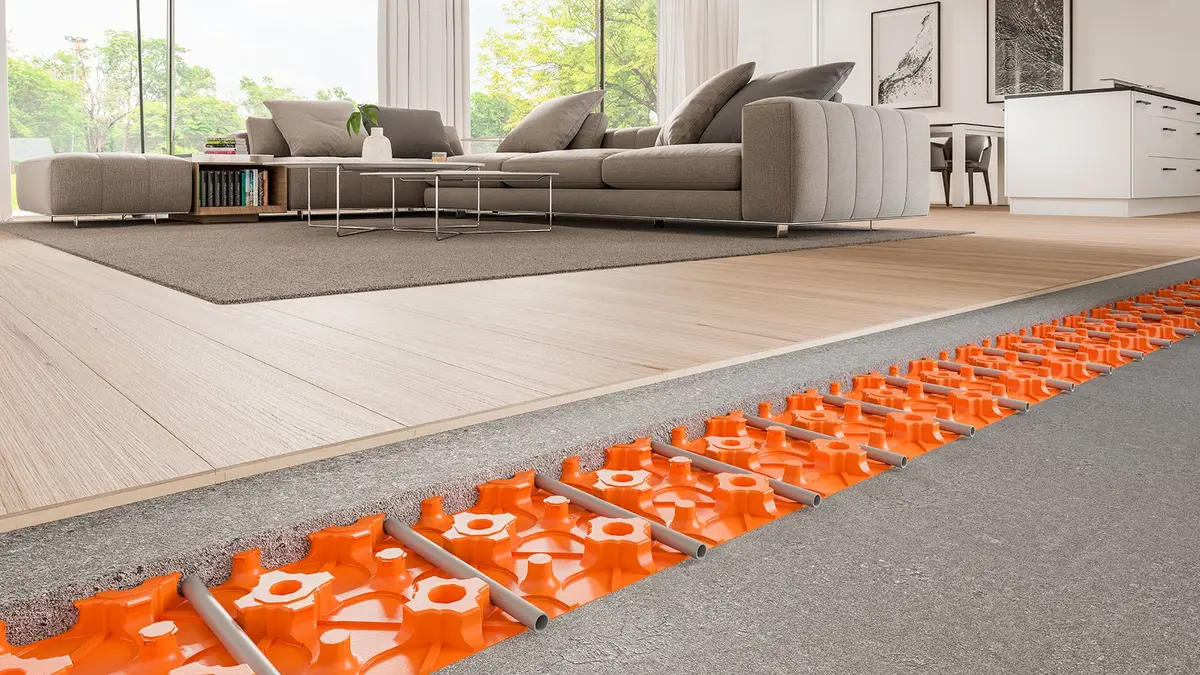

Exemplo de instalação de um piso radiante Schlüter-BEKOTEC-THERM revestido com cerâmica de grande formato de cor areia

Reduzida altura de montagem, económico e reativo

Pés quentes e aconchegantes no inverno e uma temperatura ambiente fresca nos meses quentes: Schlüter-BEKOTEC-THERM é o piso radiante à base de água que leva a sua qualidade de vida para o próximo nível. Descubra o nosso sistema completo de poupança de energia!

Pode fazer tudo isto com BEKOTEC-THERM

Mudança até quatro semanas antes

Dois projetistas de construção medem a altura aproximada de montagem para piso radiante BEKOTEC-THERM no local de construção de um edifício renovado © Schlueter-Systems

Design ultra-plano

Em comparação com os pisos radiantes convencionais, o BEKOTEC-THERM caracteriza-se pela sua construção muito plana e de camada fina, que requer uma cobertura mínima da betonilha de apenas 8 mm. Isto permite-lhe poupar até 80 kg de massa de betonilha por metro quadrado – e é por isso que o BEKOTEC-THERM é ideal tanto para a colocação em edifícios novos como para a adaptação como parte de um projeto de renovação ou modernização.

Tempo de secagem rápido

Até 28 dias mais cedo na sua própria casa, graças às vantagens de construção do sistema BEKOTEC: a construção plana não significa apenas que menos betonilha tem de secar – quando se utiliza uma betonilha de cimento convencional em combinação com um membrana de desacoplamento, também não há necessidade de aquecimento da betonilha, que consome tempo e energia. A betonilha acabada de colocar pode continuar a secar enquanto está a colocar o revestimento cerâmico – uma enorme vantagem tanto para novas construções como para reabilitações.

Poupança de material e energia

Uma senhora caminha por um piso em que as superfícies de vidro permitem ver os vários sistemas de aquecimento da Schlüter-Systems na subestrutura © Schlueter-Systems

Temperatura de entrada baixa, menos custos de aquecimento

Em comparação com os sistemas de aquecimento convencionais, o BEKOTEC-THERM requer apenas metade da temperatura de entrada de cerca de 30 °C, porque o nosso sistema de camada fina assegura que os tubos de aquecimento quentes estão mais perto dos seus pés. Isto significa que é necessário aquecer muito menos betonilha antes de o revestimento do pavimento poder irradiar calor. Isto também significa que o piso radiante pode reagir mais rapidamente a alterações no regulador de temperatura. O isolamento opcional garante que os tubos de aquecimento irradiam ainda mais calor para cima, aumentando ainda mais o potencial de poupança de energia.

Tecnologia de regulação moderna

A nossa tecnologia de regulação inovadora permite-lhe obter uma eficiência energética ainda maior: o regulador de temperatura permite-lhe definir convenientemente o ponto de regulação pretendido, a unidade de temporização regula a redução noturna e as eletroválvulas inteligentes, disponíveis mediante pedido, asseguram um equilíbrio hidráulico adaptável para garantir um fluxo de água quente ótimo e energeticamente eficiente em qualquer altura.

Cientificamente comprovado: potencial de poupança de energia de 9,5 %

Construção de camada fina, menos massa de betonilha, temperatura de entrada inferior: o sistema BEKOTEC-THERM foi concebido para maximizar os seus benefícios. Um teste científico prático efetuado pelo Institut für Technische Gebäudeausrüstung (ITG) em Dresden mostra que o BEKOTEC-THERM pode poupar até 9,5 % de energia por ano em comparação com os pisos radiantes convencionais. As suas vantagens em termos de construção são particularmente evidentes em combinação com fontes de energia regenerativas e revestimentos cerâmicos ou de pedra natural termicamente condutores – razão pela qual a Schlüter-Systems se refere orgulhosamente a este pavimento como um pavimento cerâmico climatizado.

Renovação e modernização de edifícios novos e antigos

Quatro modelos diferentes de piso radiante Schlüter-BEKOTEC-THERM colocados lado a lado como uma colagem em quatro partes © Schlueter-Systems

O piso radiante certo para cada necessidade

Graças aos nossos cinco sistemas, o BEKOTEC-THERM pode adaptar-se de forma flexível às suas necessidades individuais - quer seja planeado desde o início num edifício novo ou na modernização de um edifício antigo. Se o espaço disponível em edifícios existentes for limitado e o base for fixa, pode resolver este problema escolhendo um sistema com uma altura de montagem baixa: o Schlüter-BEKOTEC-EN-FK, por exemplo, requer apenas 20–27 mm mais membrana de desacoplamento e revestimento. Isto também resulta em massas de betonilha mínimas com um peso da superfície a partir de 40 kg/m2 – o que reduz a carga estática a tal ponto que o piso radiante é possível mesmo em edifícios históricos. Mesmo um assentamento em bases problemáticas, tais como tábuas de madeira antigas, não é um obstáculo para os nossos sistemas.

Escolha flexível de pavimentos

O BEKOTEC-THERM é adequado para qualquer revestimento de pavimento, pelo que também pode instalar o seu novo piso radiante sob parquet ou vinil. No entanto, para obter a melhor condutividade térmica e eficiência energética, recomendamos um pavimento feito de cerâmica ou pedra natural.

Desfrutar do máximo conforto – em qualquer altura do ano

Sala de estar moderna e luminosa com cerâmica cor de areia de grande formato como revestimento de pavimento para o piso radiante Schlüter-BEKOTEC-THERM © Schlueter-Systems

Distribuição uniforme do calor sem zonas frias

Os aquecimentos de pavimentos proporcionam um calor aconchegante sem correntes de ar ou zonas frias na divisão – e o nosso sistema completo aquece mesmo áreas do chão onde não existem tubos de aquecimento ou onde estes estão colocados a uma distância maior. Isto é possível graças à membrana de desacoplamento DITRA entre a betonilha de aquecimento e o revestimento cerâmico: este fornece muitos pequenos canais de ar através dos quais o calor é distribuído de forma ainda mais uniforme. O pavimento torna-se assim um único grande radiador - que também pode arrefecer, se necessário.

Aquecimento e arrefecimento combinados num só sistema

Com BEKOTEC-THERM, os pés frios deixam de ser um problema no inverno – e se as temperaturas o fizerem suar no verão, basta mudar! Coloque o sistema no modo de arrefecimento através do seu sistema de controlo de aquecimento e utilize o arrefecimento ativo ou passivo, dependendo da fonte de calor, para manter as suas divisões a uma temperatura agradável, silenciosamente e sem correntes de ar. Isto permite-lhe reduzir a temperatura da divisão desde 3° Celsius em comparação com divisões não arrefecidas – e desfrutar do seu pavimento cerâmico climatizado em todas as estações.

Todas as vantagens do BEKOTEC-THERM em resumo

Reduzida altura de montagem
Rapidez de instalação
Baixos custos de aquecimento
Tecnologia de comando moderna
Adequado para novas construções e para as renovações em construções antigas
Aquecimento no inverno, refrigeração no verão

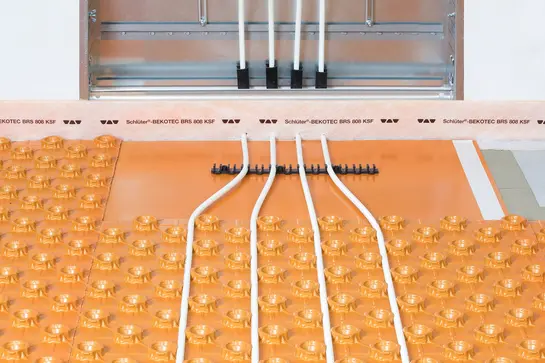

Como o BEKOTEC-THERM funciona

O sistema BEKOTEC – O piso radiante certo para cada necessidade

A base do BEKOTEC-THERM é o sistema Schlüter-BEKOTEC com as inovadoras placas com nódulos, que estão disponíveis em cinco alturas de montagem diferentes. BEKOTEC é sinónimo de tecnologia de construção de revestimentos seguros para betonilhas flutuantes e betonilhas aquecidas funcionalmente seguras com revestimentos de cerâmica, pedra natural ou outros materiais de revestimento.

Os tubos de aquecimento BEKOTEC-THERM-HR de encaixe preciso são inseridos entre os nódulo e, em seguida, a betonilha convencional é colocada com uma cobertura mínima de 8 mm. Uma vez que as tensões são aliviadas de forma modular através da grelha de nódulos das placas com nódulos BEKOTEC, não são necessárias juntas de dilatação ou cortes com espátula na betonilha - com exceção de separações estruturais, por exemplo.

No total, a altura de montagem até à margem superior da betonilha situa-se entre 20 mm (EN-FK) e 61 mm (EN-FI). Graças a esta altura mínima, o piso radiante requer uma temperatura de entrada particularmente baixa, de apenas 27 a 32 °C – o que, em combinação com as modernas tecnologias de aquecimento, poupa ao nível dos custos energéticos. Esta utilização mínima de materiais e a eliminação do processo moroso de aquecimento da superfície para o revestimento reduzem enormemente o tempo de construção. O revestimento do pavimento pode ser colocado logo que a betonilha esteja pronta para o tráfego pedonal.

Perfeitamente adaptado às suas necessidades: as placas com nódulos BEKOTEC estão disponíveis em cinco variantes com diferentes alturas de montagem, com isolamento térmico ou acústico e parcialmente autocolantes.

A placa com nódulos para betonilha BEKOTEC em resumo

A mais silenciosa com isolamento

© Schlueter-Systems

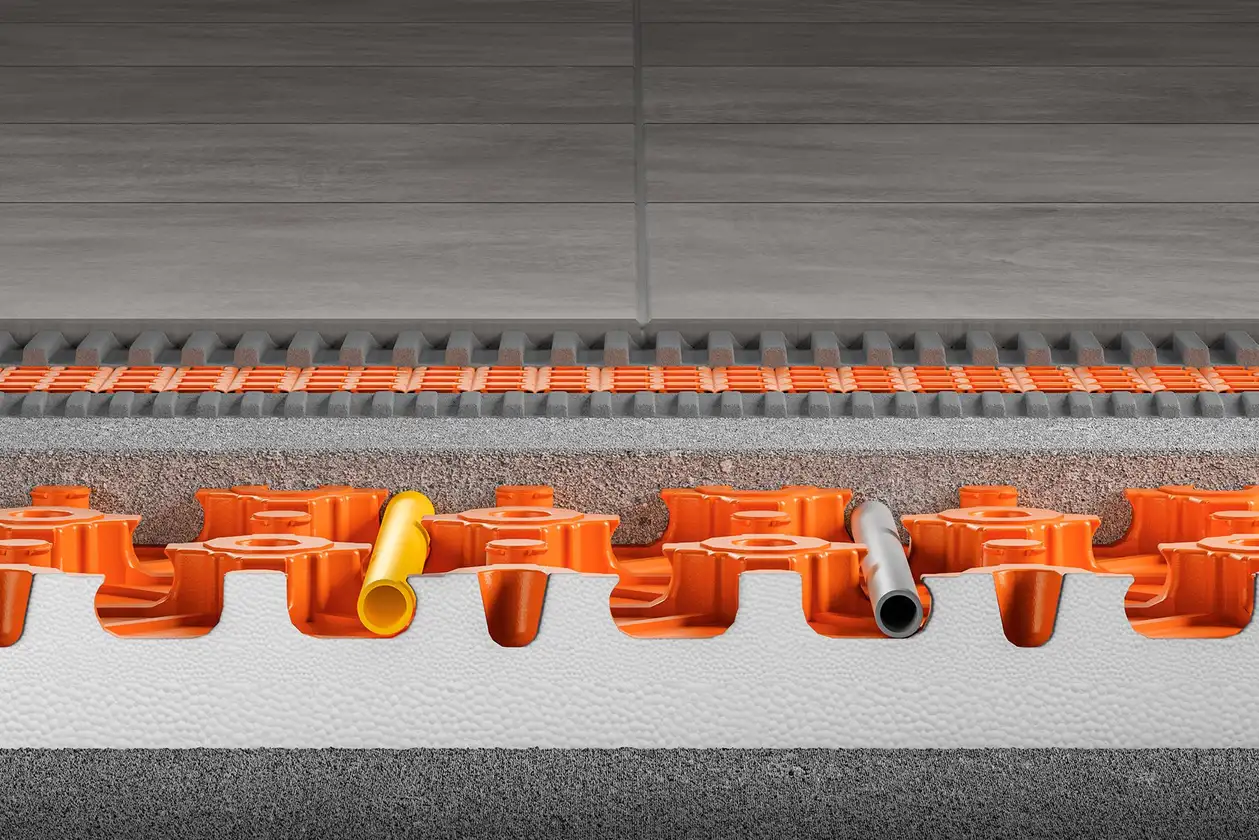

BEKOTEC-EN-FI

Com isolamento térmico e acústico integrado (DEO 039) e para instalação flexível de tubos de aquecimento Schlüter com 14 e 16 mm de diâmetro.

  • Alturas de montagem: 61 – 78 mm
    (mais membrana de desacoplamento DITRA)
  • Peso da superfície a partir de 58 kg/m²
  • Retícula de instalação de 75 mm
  • Potência calorífica até 140 W/m²

Sistema com isolamento

Estrutura de camadas da placa com nódulos para betonilha Schlüter-BEKOTEC-EN com revestimento cerâmico cinza pedra © Schlueter-Systems

BEKOTEC-EN

Com isolamento integrado (DEO 033) para utilização em zonas com requisitos de proteção térmica, nomeadamente em placas de piso térreo.

  • Alturas de montagem: 52 – 69 mm
    (mais membrana de desacoplamento DITRA)
  • Com isolamento térmico integrado
  • Peso da superfície a partir de 57 kg/m²
  • Retícula de instalação de 75 mm
  • Potência calorífica até 100 W/m²

O versátil

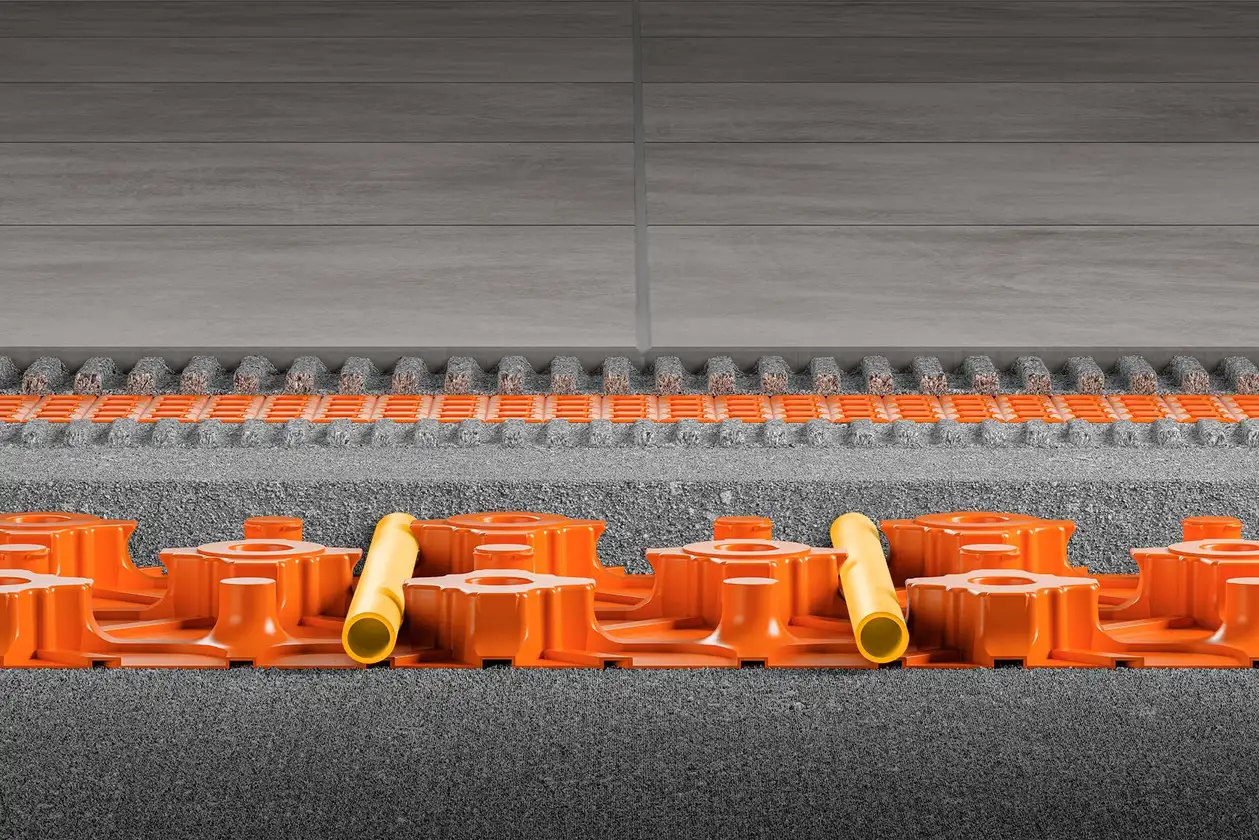

Estrutura de camadas da placa com nódulos para betonilha Schlüter-BEKOTEC-EN-F com revestimento cerâmico cinza pedra © Schlueter-Systems

BEKOTEC-EN-F

Estrutura universal para utilização com ou sem isolamento (acústico). Estrutura baixa, ideal para construções novas e renovações.

  • Alturas de montagem: 31 – 48 mm
    (mais membrana de desacoplamento DITRA)
  • Sem isolamento, mas possível em combinação com qualquer isolamento
  • Peso da superfície a partir de 57 kg/m²
  • Retícula de instalação de 75 mm
  • Potência calorífica até 100 W/m²
  • Agora também autocolante (Peel & Stick)

O silêncio

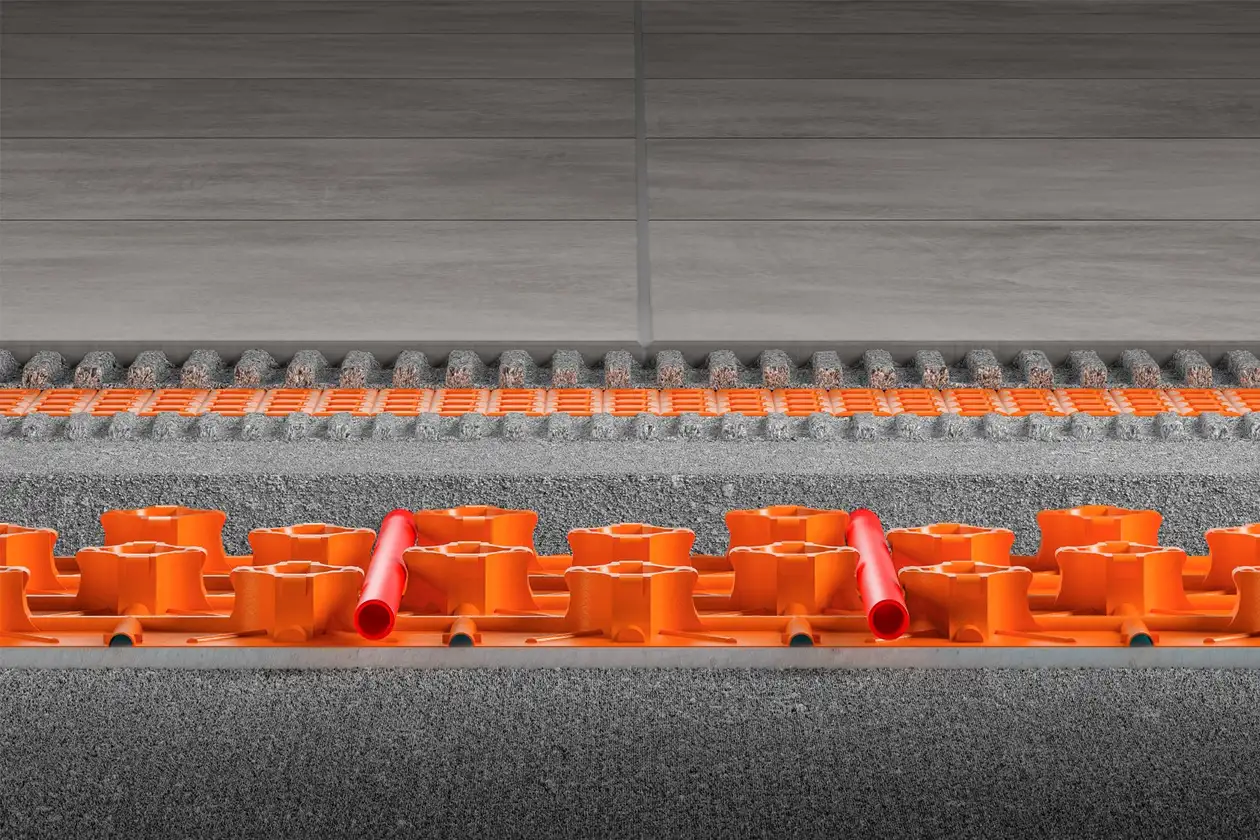

Estrutura de camadas da placa com nódulos para betonilha Schlüter-BEKOTEC-EN-FTS com revestimento cerâmico cinza pedra © Schlueter-Systems

BEKOTEC-EN-FTS

Para otimização do isolamento acústico pode atingir com o nosso sistema uma melhoria acústica de 25 dB conforme a DIN EN ISO 10140-1.

  • Alturas de montagem: 31 – 43 mm
    (mais membrana de desacoplamento DITRA)
  • Isolamento acústico integrado
  • Peso da superfície a partir de 52 kg/m²
  • Retícula de instalação de 50 mm
  • Potência calorífica até 100 W/m²

O peso pluma

Estrutura de camadas da placa com nódulos para betonilha Schlüter-BEKOTEC-EN-FK com revestimento cerâmico cinza pedra © Schlueter-Systems

BEKOTEC-EN-FK

O peso mínimo é conseguido com a nossa estrutura mais leve e plana. É ainda possível conseguir uma maior minimização do peso. Fale connosco.

  • Alturas de montagem: 20 – 27 mm
    (mais membrana de desacoplamento DITRA)
  • Colada à base
  • Peso da superfície a partir de 40 kg/m²
  • Retícula de instalação de 50 mm
  • Potência calorífica até 100 W/m²
  • Agora também autocolante (Peel & Stick)

Exemplo de construção: a estrutura do sistema com Schlüter-BEKOTEC-THERM

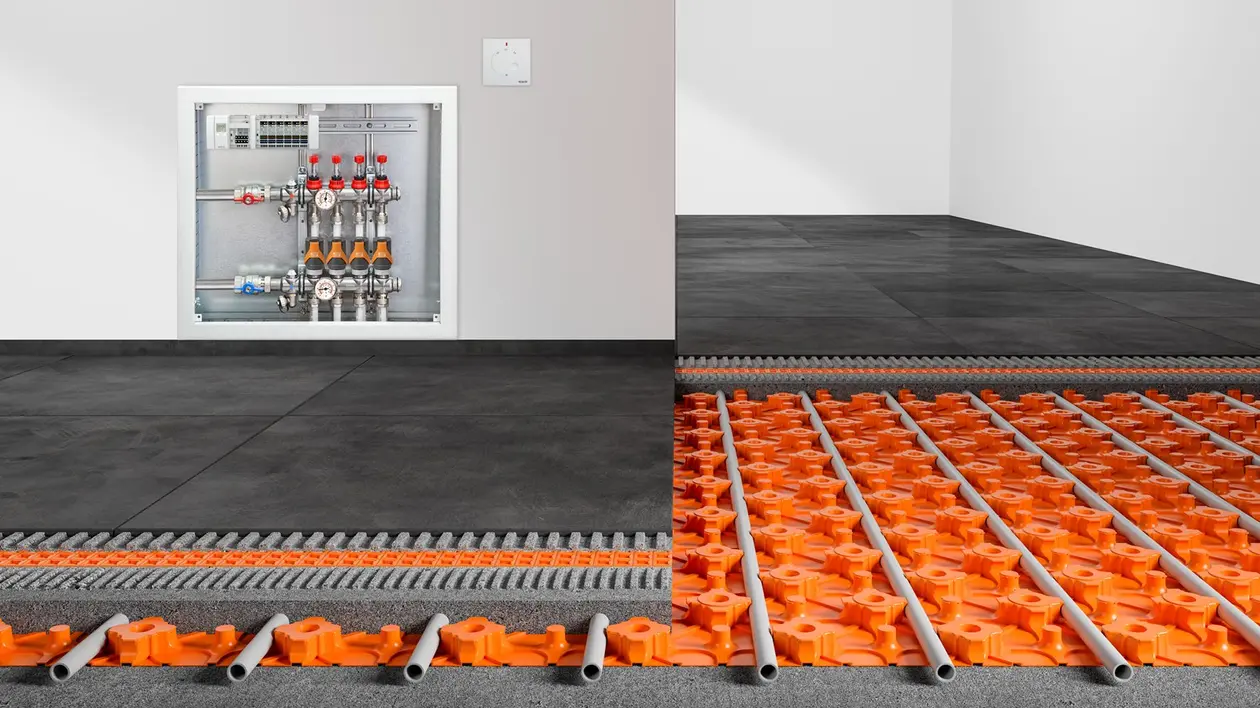

Divisão com cerâmica com secção transversal através da estrutura do pavimento, incluindo piso radiante e distribuidor na parede
12Temporizador

12: Temporizador

Com o temporizador opcional, a temperatura pode ser reduzida em 4 °C numa base controlada por tempo.

11Módulo base e de ligação

11: Módulo base e de ligação

Os módulos de ligação dos sensores de ambiente com e sem fios, que por sua vez alimentam os sensores de ambiente e as eletroválvulas com energia, estão ligados ao módulo básico “Control”.

10Eletroválvula

10: Eletroválvula

As eletroválvulas regulam o fluxo de água quente através dos circuitos individuais de aquecimento do piso radiante e, consequentemente, a distribuição do calor nas divisões.

9Sensor de ambiente

9: Sensor de ambiente

O sensor de ambiente funciona como um regulador de temperatura para aquecimento e arrefecimento. Pode ser instalado com fio ou controlado sem fio. É possível obter uma redução de temperatura programada no tempo utilizando o temporizador opcional.

8Armário de distribuição

8: Armário de distribuição

O armário de distribuição acomoda o distribuidor de circuito de climatização e a tecnologia de regulação e pode ser instalado na parede ou montado à frente da parede.

7Distribuidor de circuito de climatização

7: Distribuidor de circuito de climatização

O distribuidor de circuito de climatização liga o piso radiante ao gerador térmico e divide o avanço nos circuitos de aquecimento das divisões individuais. Está disponível em aço inoxidável e em plástico reforçado com fibra de vidro no sistema BEKOTEC-THERM.

6Revestimento do pavimento

6: Revestimento do pavimento

Se for utilizada uma betonilha de cimento, as cerâmicas podem ser colocadas assim que a betonilha esteja pronta para o tráfego pedonal. Assim, as juntas de divisão de campo prescritas pelo conjunto de regras em vigor podem ser posicionadas independentemente da betonilha no revestimento de superfície. As cerâmicas e a pedra natural são ideais para combinação com o piso radiante devido à sua condutividade térmica.

5Membrana de desacoplamento

5: Membrana de desacoplamento

A membrana de desacoplamento é colocada sobre a betonilha aquecida com cimento-cola para cerâmica ou como membrana autocolante e assegura que a betonilha e o revestimento cerâmico podem mover-se independentemente um do outro durante a construção. As tensões causadas pelos processos de secagem e pela expansão térmica são assim reduzidas e já não se prolongam no revestimento de superfície. Nesta fase da construção, também é possível combinar com o piso radiante elétrico para controlar a temperatura durante os períodos de transição.

4Betonilha aquecida

4: Betonilha aquecida

A betonilha de aquecimento é instalada no sistema BEKOTEC com uma cobertura mínima de 8 mm e colocada de forma flutuante. Uma vez que as tensões são aliviadas de forma modular através da grelha de nódulos da placa com nódulos BEKOTEC, não são necessárias juntas de dilatação ou cortes com espátula na betonilha - com exceção de separações estruturais, por exemplo. O reforço da betonilha e os aditivos ou fibras que aumentam a resistência à flexão também não são necessários nem permitidos devido ao sistema.

3Tubo de aquecimento

3: Tubo de aquecimento

Tubo de aquecimento conjunto de cinco camadas, em material polimérico, disponível com um diâmetro de 10, 12, 14 ou 16 mm, consoante a altura de montagem e a placa com nódulos.

2Placa com nódulos

2: Placa com nódulos

A placa com nódulos é colocada em toda a superfície e é rematada com uma faixa de rebordo a toda a volta. Está disponível em diferentes versões com ou sem isolamento, consoante a altura de montagem pretendida e o diâmetro dos tubos de aquecimento.

1Base de suporte de carga

1: Base de suporte de carga

A base de suporte de carga

  • deve cumprir os requisitos estáticos para fixação da construção do pavimento e absorção da carga de passagem prevista de acordo com a DIN EN 1991,
  • estar suficientemente seca para a fixação do sistema de construção em conformidade com a DIN 18 560-2, parág. 4,
  • através de uma superfície plana em conformidade com a DIN 18 202.

Tecnologia inovadora de controlo e regulação para uma eficiência ainda maior!

Regulação da temperatura ambiente e controlo do tempo

A temperatura de cada divisão pode ser regulada individualmente a qualquer altura, utilizando os nossos reguladores de temperatura, para que a temperatura preferida seja atingida nas diferentes áreas da sua casa. Além disso, o nosso piso radiante hidráulico pode ser programado através de um controlo de tempo, para que se ligue e desligue a horas específicas. Isto é particularmente eficaz se o apartamento não estiver ocupado durante o dia.

Sistemas de autoaprendizagem

Os sistemas de autoaprendizagem analisam o comportamento do aquecimento e ajustam automaticamente as configurações do sistema. A nossa eletroválvula inteligente BEKOTEC-THERM-EAHB assegura de forma fiável o equilíbrio hidráulico adaptativo, de modo a que cada circuito de aquecimento receba apenas a quantidade de água quente de que necessita. Isto torna o aquecimento ainda mais eficiente em termos energéticos e cómodo.

Smart Home

O BEKOTEC-THERM tem interfaces para os sistemas Smart Home mais comuns. Isto permite-lhe controlar convenientemente o piso radiante através do seu smartphone ou tablet.

Combinação com fontes de energia renováveis

Vista exterior de uma casa de família moderna, isolada, no campo, com sistema solar e bomba de calor © AdobeStock

Pode ser ligado a vários sistemas de aquecimento

O BEKOTEC-THERM pode ser ligado a praticamente todos os sistemas de aquecimento existentes através dos nossos distribuidores de circuito de climatização. No entanto, todo o seu potencial de poupança de energia pode ser realizado através da sua combinação com fontes de energia renováveis - sobretudo bombas de calor e sistemas solares.

Bombas de calor e Schlüter-BEKOTEC-THERM

Graças às baixas temperaturas de entrada, os pisos radiante são ideais para utilizar com geradores de calor ecológicos e regenerativos, como bombas de calor. As baixas temperaturas de entrada do BEKOTEC-THERM têm os seguintes efeitos:

  • Uma redução da energia elétrica fornecida para operação da bomba de calor
  • Um aperfeiçoamento do coeficiente de desempenho anual e, consequentemente, uma maior eficiência energética durante todo o período de aquecimento
  • Uma amortização mais rápida
  • Custos operacionais sempre baixos

Tecnologia solar e Schlüter-BEKOTEC-THERM

A taxa de utilização anual de um sistema solar integrado no aquecimento de um edifício aumenta a cada grau que reduz a temperatura do sistema. Graças às temperaturas de entrada mais baixas do BEKOTEC-THERM, o sistema solar pode ser utilizado para o aquecimento da divisão por um período de tempo significativamente maior do que é possível com os aquecimentos convencionais. Assim, em dias ensolarados de inverno, o aquecimento do edifício pode ser realizado ou apoiado por um sistema solar de dimensões adequadas.

Detalhes técnicos sobre as placas com nódulos para betonilha BEKOTEC

Detalhes técnicos relativos ao sistema BEKOTEC-EN-FI BEKOTEC-EN BEKOTEC-EN-F BEKOTEC-EN-F-PS BEKOTEC-EN-FTS BEKOTEC-EN-FK BEKOTEC-EN-FK-PS
Altura do sistema em mm (incl. DITRA) 66–83  57–74 36–53 36–53 36–48 25–32 25–32
Altura da placa com nódulos em mm 53 44 23 23 18 + 5 12 12
Cobertura de betonilha em mm 8–25 8–25 8–25 8–25 8–20 8–15 8–15
Diâmetro de tubo em mm 14 / 16 16 14 14 / 16 12 10 10
Intervalos de colocação em 75–300 75–300 75–300 75–300 50–300 50–300 50–300
Necessidade de tubo de climatização em m/m² 13,33–3,33 13,33–3,33 13,33–3,33 13,33–3,33 20–3,33 20–3,33 20–3,33
Potência calorífica máx em W/m²
(RT 20 °C / VT 40 °C)
130–40 / 140–40 140–40 130–40 130–40 / 140–40 145–30 145–30 145–30
Peso mínimo da superfície em kg/m² 58 57 57 57 52 40 40
Volume de betonilha mín. em l/m² 28,5 28,5 28,5 28,5 26 20 20
Carga útil em kN/m² até 5 até 5 até 5 até 5 até 5 até 5 até 5



Perguntas frequentes sobre o BEKOTEC-THERM e o sistema BEKOTEC
