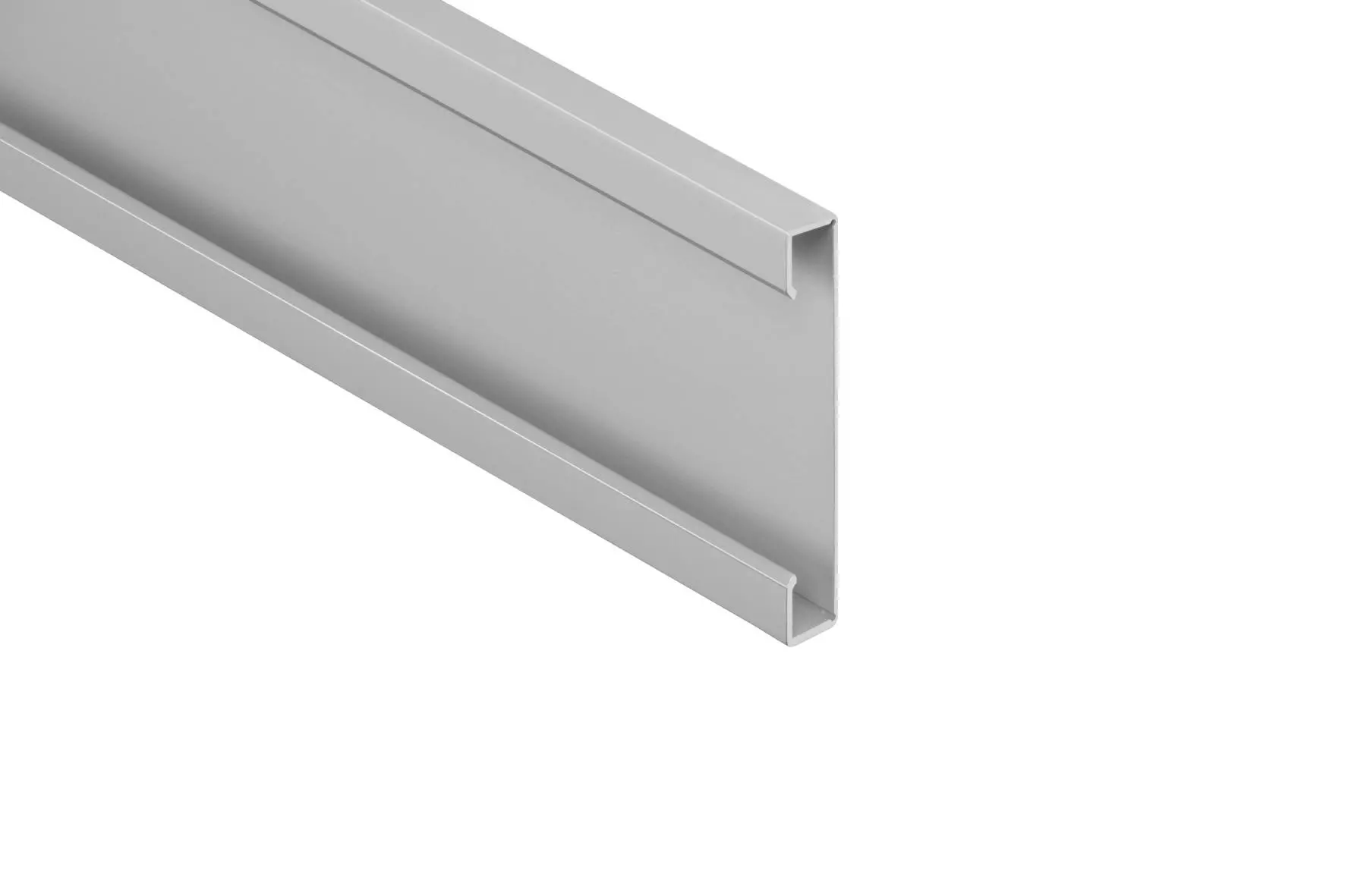

Schlüter-DESIGNBASE-QD  Perfil de rodapé ou de moldura

Schlüter-DESIGNBASE-QD é um perfil de rodapé alta qualidade para múltiplas aplicações.

Como perfil de rodapé ou de moldura em superfícies de parede com duas superfícies visíveis de aprox. 10 mm de largura e um espaço livre de 39 mm de largura, oferece a possibilidade de acomodar várias faixas de LED Schlüter-LIPROTEC-ES para realizar iluminação direta.

A distribuição homogénea da luz é conseguida graças à utilização de um painel difusor que é encaixado no perfil de forma nivelada.

Do mesmo modo, podem ser incorporados materiais decorativos, como, por exemplo, cerâmica ou elementos decorativos em madeira.

Para conseguir a aderência entre a superfície lisa em alumínio e a cerâmica é colocado o geotêxtil aderente autocolante Schlüter-DESIGNBASE-HVL. O perfil oferece a possibilidade de acomodar a passagem de cabos da faixa de LED.

Para além disso, o DESIGNBASE-QD, com a sua superfície visível de 60 mm, pode ser utilizado como perfil de rodapé fechado com a possibilidade de acomodar cabos ou como perfil de remate para bancadas de cozinha em combinação com o Schlüter-KERDI-BOARD de 38 mm.

DESIGNBASE-QD harmoniza-se bem com os perfis das séries QUADEC, RONDEC e DESIGNLINE.

Está disponível uma peça moldada a condizer para a ligação simples e atrativa do DESIGNBASE-QD nos cantos interiores e exteriores bem como topo final.

Os painéis difusores e lâmpadas utilizados também podem ser substituídos em estado instalado.

Nota: para a montagem do sistema de iluminação e para o planeamento e posicionamento da cablagem, devem ser tomadas em consideração as instruções de montagem do Schlüter-LIPROTEC.

Como perfil de rodapé iluminado, para acomodar painéis difusores Schlüter ou outros materiais decorativos

A. Colagem com KERDI-FIX

1. Na variante iluminada, as passagens dos cabos são perfuradas através do perfil e o orifício é rebarbado.
2. Schlüter-DESIGNBASE-QD é colado com uma cola de montagem Schlüter-KERDI-FIX ou material equivalente. É aplicada uma fita de cola nas superfícies exteriores do perfil a colar, que depois se posiciona. Antes da aplicação, é necessário limpar as superfícies de colagem de quaisquer substâncias, gorduras, etc., que possam impedir a aderência.
3. O excesso de cola deve ser removido com um produto de limpeza adequado.

B. Colagem com cola para cerâmica

1. Na variante iluminada, as passagens dos cabos são perfuradas através do perfil e o orifício é rebarbado.
2. Antes da aplicação do geotêxtil autocolante Schlüter-DESIGNBASE-HVL, remover quaisquer substâncias, gorduras, etc., que possam impedir a aderência.
3. Aí, onde o DESIGNBASE-QD deve ser colocado, aplicar cola para cerâmica suficiente e pressionar o perfil sobre toda a superfície.
4. Instalar as superfícies sensíveis com materiais e ferramentas, de modo a não deixá-las riscadas ou danificadas. Qualquer sujidade causada pelo cimento cola ou cola para cerâmica deve ser imediatamente removida.

Montagem da cobertura do painel difusor Schlüter

Cortar as coberturas à medida e ficar como demonstrado.

Montagem de outros materiais de decoração, como cerâmica ou decorações em madeira

1. Ao aplicar cerâmica, antes de aplicar o geotêxtil autocolante em interiores, as superfícies de colagem devem ser limpas de quaisquer substâncias, gorduras, etc., que possam impedir a aderência.
2. Aplicar a cola para cerâmica e pressionar a cerâmica em toda a superfície.

Como um perfil de design com 60 mm de superfície visível

1. O DESIGNBASE-QD é colado com uma cola de montagem Schlüter-KERDI-FIX ou material equivalente. Aplica-se uma fita de cola em cada uma das superfícies de 10 mm de largura do perfil a colar, que depois se posiciona. Antes da aplicação, é necessário limpar as superfícies de colagem de quaisquer substâncias, gorduras, etc., que possam impedir a aderência.
2. O excesso de cola deve ser removido com um produto de limpeza adequado.

Como perfil de remate para Schlüter-KERDI-BOARD 38 mm

Schlüter-DESIGNBASE-QD é colado com uma cola de montagem Schlüter-KERDI-FIX ou material equivalente. É aplicada uma fita de cola nas superfícies interiores do perfil a colar, que depois se posiciona. Antes da aplicação, é necessário limpar as superfícies de colagem de quaisquer substâncias, gorduras, etc., que possam impedir a aderência.

Schlüter-DESIGNBASE-QD está disponível nas seguintes versões de material:

Perfil:

• AE = alumínio anodizado natural fosco
• AEEB = alumínio anodizado aço inoxidável escovado

Painel difusor:

• PMMA = polimetilmetacrilato

Características do material e áreas de aplicação

A idoneidade do tipo de material a aplicar, deve ser determinada caso a caso, de acordo com as agressões químicas e mecânicas esperadas.

As notas que se seguem apenas fornecem algumas informações gerais.

Schlüter-DESIGNBASE-QD-AE /-AEEB (alumínio anodizado): o alumínio apresenta uma superfície aperfeiçoada devido à camada anodizada que não se altera com a utilização normal.

Os danos nas camadas de anodização só podem ser eliminados através da aplicação de uma nova camada de tinta.

As superfícies visíveis devem ser protegidas contra objetos abrasivos ou que a possam riscar. O alumínio é sensível a meios alcalinos. Os materiais à base de cimento desenvolvem propriedades alcalinas sob a influência de humidade e, dependendo da concentração e do tempo de atuação, podem dar origem à corrosão (formação de hidróxido de alumínio). Por este motivo, a argamassa ou o material para juntas deve ser imediatamente removido das superfícies que ficam à vista e os revestimentos recém-colocados não devem ser cobertos com película.

Os painéis difusores LIPROTEC são fabricados em PMMA plástico (polimetilmetacrilato) termoplástico translúcido e ligeiramente estruturado.

As superfícies visíveis devem ser protegidas contra objetos abrasivos ou que a possam riscar. Qualquer argamassa ou material para juntas deve ser removido de imediato.

O desgaste por álcool (por ex., álcool etílico) e a utilização de agentes de limpeza com um teor de tensioativo > 5% podem provocar danos no painel difusor.

Nota: os perfis com as suas coberturas de decoração e painéis difusores devem ser posicionados de modo a que não se acumule água no seu interior.

Devido à menor geração de calor das faixas de LED utilizadas no perfil, podem ocorrer dilatações diferentes no perfil e no painel difusor utilizado.
