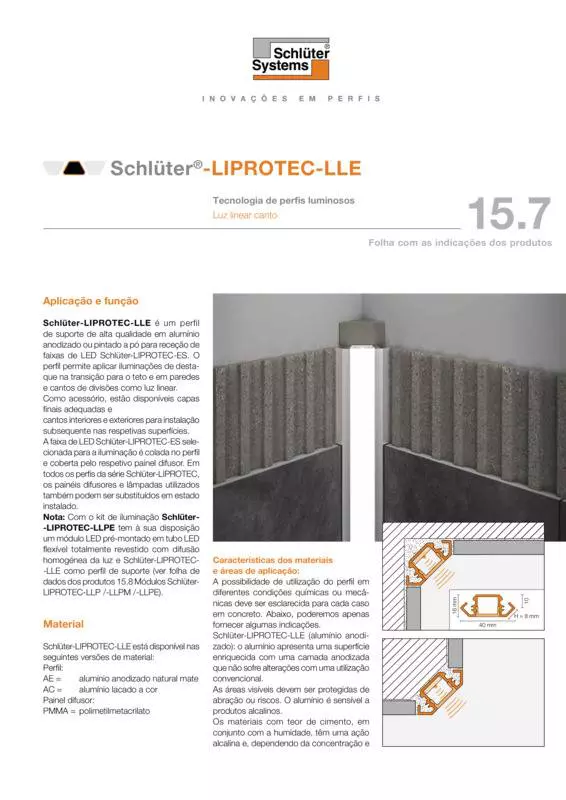

Schlüter-LIPROTEC-LLE  Perfil de suporte

Schlüter-LIPROTEC-LLE é um perfil de suporte de alta qualidade em alumínio anodizado ou revestido a pó, para alojar faixas de LED Schlüter-LIPROTEC-ES. O perfil permite aplicar iluminações de destaque na transição para o teto e em paredes e cantos de divisões como linha luminosa linear.

Podem ser fornecidos como acessório topos finais adequados e cantos interiores e exteriores para instalação subsequente nas respetivas superfícies.

A faixa de LED Schlüter-LIPROTEC-ES selecionada para a iluminação é colada no perfil e coberta pelo respetivo painel difusor. Em todos os perfis da série LIPROTEC, os painéis difusores e lâmpadas utilizados também podem ser substituídos em estado instalado.

Nota: com o kit de iluminação Schlüter-LIPROTEC-LLPE tem à sua disposição um módulo LED pré-montado em tubo LED flexível totalmente revestido com difusão homogénea da luz e com LIPROTEC-LLE como perfil de suporte (ver folha de dados dos produtos 15.8 Schlüter-LIPROTEC-LLPM/-LLP/-LLPE)

Para a montagem do sistema de iluminação e para o planeamento e posicionamento da cablagem, devem ser tomadas em consideração as instruções de montagem do Schlüter-LIPROTEC.

Schlüter-LIPROTEC-LLE pode ser montado diretamente com a aplicação de cerâmicas ou posteriormente com os grampos de montagem Schlüter-LIPROTEC-LLE-MK em cantos de divisões.

Instalação direta (aplicação de azulejos no perfil)

1. LIPROTEC-LLE é adequado para espessuras de cerâmica ≥ 8 mm.
2. Nos locais em que é instalado o perfil, o cimento-cola deve ser aplicado com uma espátula dentada.
   Nota: caso o perfil deva ser instalado como acabamento de uma aresta exterior, o canto de parede deve ser chanfrado com um ângulo de 45° com tamanho correspondente.
3. O lado traseiro do perfil deve ser totalmente preenchido com cola para azulejos.
4. LIPROTEC-LLE deve agora ser agora pressionado de encontro à base de cola.
5. Deve ser deixada livre uma junta de aprox. 1,5 mm entre as cerâmicas e o perfil. O espaço da junta deve ser totalmente preenchido com argamassa para juntas.
6. As superfícies sensíveis devem ser trabalhadas com material e ferramentas que não provoquem riscos nem danos. Qualquer sujidade causada pelo cimento cola ou cola para cerâmica deve ser imediatamente removida.
7. Os remates de cantos devem ser cortados em bisel.

Instalação posterior (com grampos de montagem LIPROTEC-LLE-MK)

1. As cavidades oblongas nos grampos de montagem LIPROTEC-LLE-MK devem ser transferidas para a parede. Com uma broca (Ø 5 mm) realizar orifícios com 35 mm de profundidade para as buchas incluídas.
   Nota: recomendamos uma distância de fixação dos grampos de montagem ≤ 50 cm. Em caso de peças de perfil mais curtas, devem ser utilizados pelo menos 2 grampos de montagem.
2. O perfil LIPROTEC-LLE também deve ser pressionado uniformemente nos grampos de fixação.
   Nota: para uma maior resistência dos perfis, os grampos de montagem podem ser reajustados com um alicate.
3. Em caso de remate de canto, os perfis devem ser encurtados de forma a que as superfícies interiores dos perfis encostem uma na outra. Os painéis difusores devem ser encurtados em aprox. 9 mm de cada lado com uma ferramenta adequada e em seguida os cantos podem ser encaixados.
   Nota: no estado montado, pode sair uma ligeira claridade do canto. Para impedir isso, a área pode ser vedada com material adequado.
4. A passagem de cabos é realizada através dos lados frontais do perfil nos locais em que deve ser formado um canto.

O Schlüter-LIPROTEC-LLE está disponível nas seguintes versões de material:

Perfil:

• AE = alumínio anodizado natural fosco
• AC = alumínio lacado a cor

Painel difusor:

• PMMA = polimetilmetacrilato

Características do material e áreas de aplicação

A idoneidade do tipo de material a aplicar, deve ser determinada caso a caso, de acordo com as agressões químicas e mecânicas esperadas. As notas que se seguem apenas fornecem algumas informações gerais.

LIPROTEC-LLE (alumínio anodizado): o alumínio apresenta uma superfície aperfeiçoada devido à camada anodizada que não se altera com a utilização normal.

As superfícies visíveis devem ser protegidas contra objetos abrasivos ou que a possam riscar. O alumínio é sensível a meios alcalinos.

Os materiais à base de cimento desenvolvem propriedades alcalinas sob a influência de humidade e, dependendo da concentração e do tempo de atuação, podem dar origem à corrosão (formação de hidróxido de alumínio).

Por isso, a argamassa ou o material para juntas em superfícies visíveis deve ser removido imediatamente e os revestimentos acabados de colocar não devem ser cobertos com película. O perfil deverá estar em contacto com a cerâmica em toda a sua superfície, evitando, desta forma, a acumulação de água nas cavidades.

LIPROTEC-LLE (alumínio lacado a cor): o alumínio é pré-tratado (cromado) e termolacado com poliuretano. O revestimento não perde a cor e é resistente a raios UV e a intempéries. As arestas visíveis devem ser protegidas contra objetos que provoquem desgaste ou riscos.
