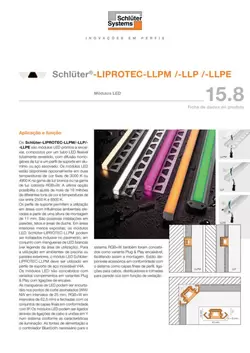

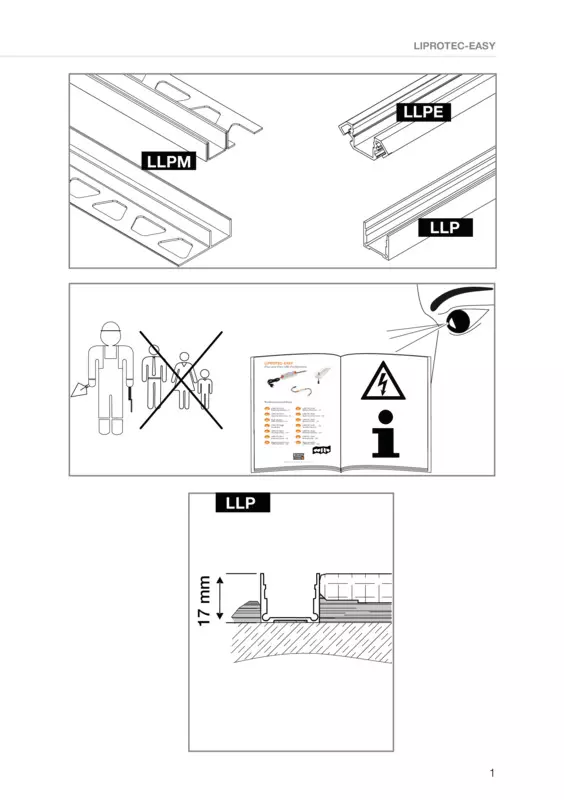

Schlüter-LIPROTEC-LLPM  Módulo LED

Os Schlüter-LIPROTEC-LLPM/-LLP/-LLPE são módulos LED prontos a encaixar, compostos por um tubo LED flexível totalmente revestido, com difusão homogénea da luz e um perfil de suporte em alumínio ou aço escovado. Os módulos LED estão disponíveis opcionalmente em duas temperaturas de cor fixas de 3000 K ou 4900 K na gama de luz branca, ou na gama de luz colorida RGB+W. A última opção possibilita o ajuste de mais de 16 milhões de diferentes tons de cor e temperaturas de cor entre 2500 K e 6500 K.

Os perfis de suporte permitem a utilização em áreas com influências ambientais elevadas a partir de uma altura de montagem de 11 mm. São possíveis instalações em paredes, tetos e áreas de duche. Em áreas interiores menos expostas, os módulos LED Schlüter-LIPROTEC-LLPM podem ser instalados inclusive no pavimento, em conjunto com mangueiras de LED brancas. Para a utilização em ambientes de piscina ou paredes exteriores, o módulo LED Schlüter-LIPROTEC-LLPM deve ser utilizado em perfis de suporte de aço inoxidável V4A.

Os módulos LED são concebidos com variados comprimentos em variantes Plug & Play com ligações de encaixe.

As mangueiras de LED podem ser encurtadas nos pontos de corte assinalados (WW/NW em intervalos de 25 mm, RGB+W em intervalos de 62,5 mm) e fechadas com os conjuntos de topos finais em conformidade com IP. Os módulos LED podem ser ligados através de uniões de cabo e uniões em Y num sistema conforme as características de iluminação. As fontes de alimentação e o controlador Bluetooth necessário para o sistema RGB+W também foram concebidos como variante Plug & Play encaixável, facilitando assim a montagem. Estão disponíveis acessórios em conformidade com o sistema como topos finais de perfil, ligações para cabos, distribuidores e tomadas de ligação para parede falsa com função de vedação.

Schlüter-LIPROTEC-LLPM

O módulo LIPROTEC com o perfil de suporte Schlüter-DECO-SG em alumínio anodizado ou aço inoxidável (V4A) com aba de fixação perfurada trapezoidal permite uma iluminação decorativa como linha luminosa linear na gama de luz colorida RGB+W. Para a utilização em ambientes de piscina e paredes no exterior, são necessários módulos LED LIPROTEC-LLPM com perfis de suporte em aço inoxidável V4A.

O módulo LED com luz branca está disponível com a profundidade de instalação de 11 mm, permitindo assim uma instalação alinhada da superfície com a espessura de uma cerâmica, inclusive no pavimento. Na variante RGB+W, a mangueira de LED sobressai aprox. 3 mm do perfil para áreas de parede e teto.

(ver também a folha de dados do produto 2.16 Schlüter-DECO-SG).

1. A instalação da alimentação de cabo, da fonte de alimentação e do controlador pode ser consultada no manual de instalação.
2. Antes da instalação dos módulos, deve-se verificar a respetiva funcionalidade.
3. A alimentação de cabo tem de ser posicionada a montante de acordo com a abertura de cabo do perfil de suporte.
4. Antes da instalação do perfil, a mangueira de LED deve ser retirada do perfil. O processamento dos respetivos perfis deve ser consultado nas fichas de dados correspondentes. O conector fêmea do cabo de ligação deve ser conduzido por trás através da abertura de cabo do perfil de suporte durante a instalação do perfil.
5. Ao utilizar numa área húmida adjacente, encurtar a mangueira de LED com proteção IP nos locais assinalados num ângulo de 45°. Para isso, é particularmente adequada a tesoura especial Schlüter-PROCUT. Garantir que a mangueira de LED está separada da fonte de alimentação durante o manuseamento.

   A superfície de corte da faixa de LED deve ser vedada de forma impermeável com os topos de vedação de silicone e a cola especial fornecidas. Primeiro deve ser colocada cola suficiente na superfície de colagem do topo de vedação de silicone. O topo de vedação de silicone é inserido em seguida na mangueira de LED e pressionado durante aprox. 30 segundos. Verificar se o topo final está ligado corretamente à faixa de LED. A cola excedente deve ser removida com um pano. Após aprox. 30 minutos de tempo de secagem, o topo de vedação de silicone fica bem colado. A mangueira de LED está vedada e pode ser utilizada.

6. Após a instalação dos perfis, a mangueira de LED é ligada à alimentação de cabo através da ligação Plug & Play e inserida cuidadosamente no perfil de suporte.

Instalação em áreas húmidas

Se os módulos forem instalados em áreas com humidade (por ex. duches), com Schlüter-LIPROTEC-PZH está disponível uma tomada de ligação para parede falsa com manga de vedação Schlüter-KERDI aplicada. Esta forma uma cavidade para ligações por encaixe para realizar a ligação reversível de módulos LED Plug & Play. Para a utilização da tomada de ligação para parede falsa é necessário fazer um recorte na parede de 50 x 120 mm com, no mínimo, 21 mm de profundidade. O cabo de ligação deve ser passado pela passagem de cabo, garantindo que a manga de vedação no cabo de ligação assenta na área da junta de vedação. A passagem de cabo deve ser fixada em cruz com duas braçadeiras de cabo incluídas no material fornecido, ficando assim vedada, devendo encurtar-se as braçadeiras. A tomada de ligação para parede falsa é inserida no recorte efetuado e a manga de vedação é selada com Schlüter-KERDI-COLL-L na vedação conjunta. A guarnição KERDI autoadesiva deve ser aplicada de forma a que a tomada de ligação para parede falsa fique fechada de todos os lados. Apenas deve ser realizada uma abertura onde ficará mais tarde a abertura de cabo do perfil de suporte.

Nota: em áreas muito sujeitas a humidade, a tomada de ligação para parede falsa deve ser posicionada de modo que não possa haver acumulação de água duradoura nela.

Montagem em paredes no exterior

Se o Schlüter-LIPROTEC-LLPM for instalado em paredes no exterior como iluminação decorativa, só é possível utilizar módulos LED no comprimento disponível (não encurtado) e apenas no perfil de suporte Schlüter-DECO-SG em aço inoxidável V4A. A temperatura admissível da superfície da parede é de -20 a +65°C. As alterações de comprimento técnicas de material devido a influências térmicas devem ser consideradas no plano. A altura de montagem máxima deve ser cumprida em função das disposições e regulamentos em vigor.

Os componentes de sistema para o comando e as fontes de alimentação só podem ser posicionados em áreas interiores protegidas. A passagem de cabo até à iluminação decorativa LIPROTEC-LLPM deve ser planeada de forma que, tendo em consideração a construção da base, os requisitos de proteção contra incêndios e o funcionamento sejam mantidos. Se necessário, devem prever-se medidas de impermeabilização necessárias. A troca reversível dos módulos LED deve ser garantida.

O Schlüter-LIPROTEC-LLPM deve ser posicionado de modo a ser possível excluir um contacto duradouro com água ou neve.

A vida útil esperada (L70F10) dos módulos LED é de 20 000 h no exterior (tendo em conta as influências e as condições ambientais).

Os módulos Schlüter-LIPROTEC estão disponíveis nas seguintes versões de material:

Perfis:

• AE = alumínio anodizado natural fosco
• EB = aço inoxidável escovado V4A, material n.º 1.4404 = AISI 316L

Mangueira de LED:

• Silicone fluorado reforçado com platina, dureza Shore de 60, tipo de proteção IP67

Características do material e áreas de aplicação

A possibilidade de utilização dos módulos LIPROTEC em diferentes condições químicas ou mecânicas deve ser esclarecida para cada caso em concreto. As notas que se seguem apenas fornecem algumas informações gerais.

Alumínio anodizado: o alumínio apresenta uma superfície aperfeiçoada devido à camada anodizada que não se altera com a utilização normal.

O alumínio é sensível a meios alcalinos.

Os materiais à base de cimento desenvolvem propriedades alcalinas sob a influência de humidade e, dependendo da concentração e do tempo de atuação, podem dar origem à corrosão (formação de hidróxido de alumínio).

Por isso, a argamassa ou o material para juntas em superfícies visíveis deve ser removido imediatamente e os revestimentos acabados de colocar não devem ser cobertos com película. Assentar toda a superfície do perfil na cola para cerâmica de modo a impossibilitar a acumulação de água nas cavidades.

Aço inoxidável: o aço inoxidável é extremamente resistente a nível mecânico e também químico. O aço inoxidável do tipo 1.4404 também não é resistente a todas as substâncias químicas. Substâncias como ácido clorídrico ou ácido fluorídrico ou determinadas concentrações de cloro ou sal podem provocar danos. Devem resolver-se agressões especiais antes da instalação dos perfis.

Os módulos LED não encurtados correspondem ao grau de proteção IP67. Ao utilizar os topos finais fornecidos, os módulos LED encurtados podem ser fechados em conformidade com o grau de proteção IP67.

As mangueiras de LED fluoradas em silicone reforçado com platina repelem a sujidade e possuem uma elevada dureza Shore de 60.
