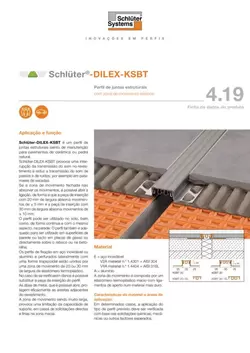

Schlüter-DILEX-KSBT  Perfil de juntas estruturais com proteção de cantos

Schlüter-DILEX-KSBT é um perfil de juntas estruturais sem manutenção para revestimentos em cerâmica e pedra natural.

DILEX-KSBT exibe uma interrupção da transmissão do som no material de revestimento e reduz a transferência do som de passos e de ruídos, por ex. em patamares.

Se os movimentos da zona de movimentação fechada não forem realizados, a passagem de ligação pode ser cortada de forma a realizar os movimentos de ± 5 mm no caso de inserção de 20 mm de largura e de ± 10 mm no caso de inserção de 30 mm de largura.

O perfil pode ser aplicado na área do pavimento e com a mesma aparência na área da parede. Também se adequa bem para a aplicação em superfícies de parede e de teto de placas de gesso ou diretamente no reboco ou betonilha.

Os perfis de fixação em aço inoxidável ou alumínio e perfurados lateralmente com uma forma trapezoidal estão unidos por uma zona de movimentação de 20 ou 30 mm de largura de elastómero termoplástico.

No caso de se verificarem danos é possível substituir a inserção do perfil.

As abas de metal verticais protegem eficazmente as arestas adjacentes do revestimento. Da ampla zona de movimentação resulta uma limitação da capacidade de carga em caso de carga pontual imediata da zona macia.

1. O Schlüter-DILEX-KSBT deve ser selecionado de acordo com a espessura da cerâmica.
2. Aplicar cimento-cola com uma colher dentada onde o perfil deverá ser colocado.
3. DILEX-KSBT é comprimido e alinhado com a aba de fixação perfurada trapezoidal na camada de cola. As juntas no suporte devem ser reproduzidas no mesmo local.
4. Aplicar com a espátula o cimento-cola sobre toda a superfície da aba de fixação trapezoidal perfurada. Aplicar com a espátula o cimento-cola contra as abas verticais do perfil.
5. Assentar bem a cerâmica seguinte e alinhar de forma que o canto superior do perfil fique nivelado com a cerâmica (o perfil não deve ficar com uma altura superior à da superfície do revestimento, antes até 1 mm abaixo). As peças cerâmicas devem ser aplicadas em toda a área do perfil. Colocar sempre um lado da cerâmica não cortado junto ao perfil.
6. Deixar uma junta com aprox. 2 mm em relação ao perfil e preencher o espaço entre o perfil e a cerâmica por completo com argamassa.
7. Para a montagem da inserção do perfil DILEX-KSBT 30/VE no perfil DILEX-KSBT 30, as ranhuras da zona macia devem ser cortadas com o x-ato.
   A inserção do perfil está dotada do lado traseiro de uma cola de montagem Schlüter-KERDI-FIX e é comprimida na ranhura.
8. Em formações de junta cruzada, os perfis devem ser cortados de forma que as abas de fixação trapezoidais perfuradas não fiquem sobrepostas na instalação.

• E = aço inoxidável
  • V2A material n.º 1.4301 = AISI 304
  • V4A material n.º 1.4404 = AISI 316L
• A = alumínio

A zona de movimentação é composta por elastómero termoplástico muito flexível com ligamentos de aperto num material mais duro.

Características do material e áreas de aplicação

Em determinados casos, a aplicação do tipo de perfil previsto deve ser verificada com base nas solicitações químicas, mecânicas ou outros fatores esperados.

DILEX-EKSBT com perfis de fixação de aço inoxidável 1.4301 (V2A) ou 1.4404 (V4A) são particularmente adequados para aplicações que, além de uma elevada resistência a esforços mecânicos, também exigem resistência a produtos químicos como, por ex., substâncias ácidas ou alcalinas e agentes de limpeza. Segundo as agressões químicas esperadas pode-se eleger entre as ligas de material 1.4301 ou 1.4404. Para os casos em que são previsíveis cargas ou agressões mais fortes, por ex., em piscinas (água doce), recomendamos a utilização de 1.4404. Mas também o aço inoxidável da qualidade 1.4404 não é resistente a todas as agressões químicas, como ácido clorídrico e fluorídrico ou determinadas concentrações de salmoura.

Isto também se aplica, em determinados casos, a piscinas de água salgada. Devem resolver-se agressões especiais antes da instalação dos perfis.

Schlüter-DILEX-AKSBT com perfis de fixação laterais em alumínio são sensíveis a substâncias alcalinas. Os materiais à base de cimento desenvolvem propriedades alcalinas sob a influência de humidade e, dependendo da concentração e do tempo de atuação, podem dar origem à corrosão (formação de hidróxido de alumínio).

Por esse motivo, a argamassa ou o material para juntas em superfícies visíveis devem ser removidos imediatamente e os revestimentos acabados de colocar não devem ser cobertos com película.

O perfil deverá estar em contacto com a cerâmica em toda a sua superfície, evitando assim a acumulação de água alcalina nas cavidades.

Schlüter-DILEX-KSBT 30/VE é uma inserção de perfil em U em aço inoxidável escovado. Destina-se à valorização ótica e estabiliza a zona macia dos perfis DILEX-KSBT 30.

A zona de movimentação de todos os tipos de perfis de DILEX-KSBT consiste em elastómeros termoplásticos altamente flexíveis. O material é altamente resistente a produtos químicos e às solicitações químicas que se verificam habitualmente em revestimentos cerâmicos e, além disso, resiste a fungos e bactérias. A peça embutida é resistente a temperaturas entre -60 °C e +100 °C. O elastómero termoplástico pode ser soldado para prolongamento dos perfis.

Para formações de juntas em cruz com perfis de dilatação DILEX-KSBT existem inserções DILEX-KSBT 20/K ou 30/K em todas as cores.
