Schlüter-TROBA-LINE-TLR  Calha de drenagem com grelha de drenagem

A impermeabilização de varandas e terraços carece frequentemente de uma altura de ligação suficiente aos componentes de instalação, elementos de portas ou ligações à parede.

De acordo com a DIN 18531-5, 8.6, a impermeabilização deve ser elevada 15 cm acima da aresta superior do revestimento.

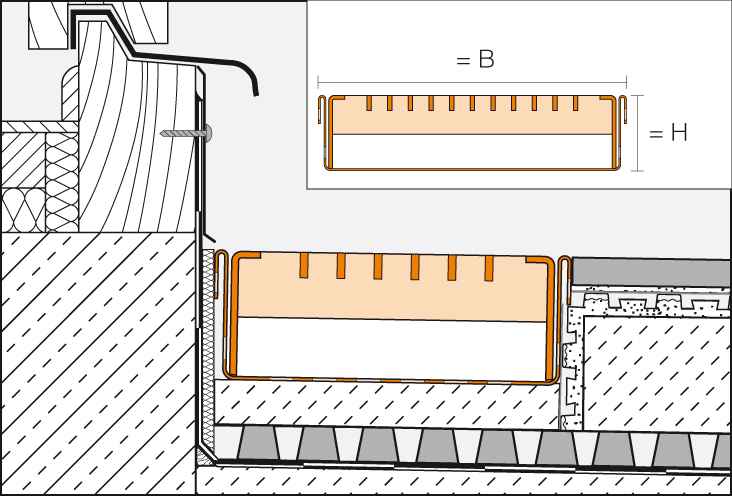

Por exemplo, são necessários limiares de 15 cm de altura nas ligações das portas, de acordo com esta especificação DIN. No entanto, de acordo com as diretrizes para telhados planos, isto pode ser desviado em áreas de portas se o escoamento for assegurado por medidas adequadas. A montagem da Schlüter-TROBA-LINE assegura o escoamento com uma altura de ligação baixa.

Também podem ser criadas construções especiais para transições contínuas.

Produtos de sistema complementares

Schlüter-TROBA-LINE-TL/H

Schlüter-TROBA-LINE-TL/H é uma regulação em altura que permite alinhar de forma variável as calhas de drenagem perfuradas de 40mm TROBA-LINE-TL e TROBA-LINE-TLR / -TLR-E continuamente com uma altura de 0 até 40 mm

TL2 H alinhamento da altura de A = 0 - 20 mm
TL4 H alinhamento da altura de A = 20 - 40 mm

Largura: 75 mm / 110 mm / 160 mm
Comprimento: 135 mm

Schlüter-TROBA-LINE-TL/V

No caso de elevadas cargas mecânicas, por ex. devido a trânsito pedonal ou de cadeiras de rodas, recomenda-se, em larguras de 110 e 160 mm, a instalação do reforço TROBA-LINE-TL/V.

Altura: 20 mm / 40 mm
Comprimento: 0,75 m / 1,0 m / 1,5 m / 2,0 m

1. A superfície da varanda ou do terraço deve estar equipada com uma impermeabilização em declive e funcionalmente segura.
2. A TROBA-LINE-TLR deve ser colocada em pontos de argamassa ou montada utilizando o ajuste de altura da TROBA-LINE-TL/H em áreas de elementos de portas ou ligações de paredes para evitar a acumulação de água. Aquando da montagem da TROBA-LINE, é necessário assegurar que o número de pontos de argamassa ou de ajustes de altura sobre os quais a TROBA-LINE-TLR assenta seja adequado à carga prevista. Uma parte suficiente da calha não deve ser preenchida com argamassa para garantir a passagem da água.
3. Por norma, a TROBA ou a TROBA-PLUS deve ser colocada primeiro sobre a impermeabilização como drenagem de superfícies e de proteção. Independentemente do sistema de colocação do revestimento, deve ser sempre assegurado um espaço de escoamento suficientemente grande por cima da impermeabilização, que escoe com segurança a água da TROBA-LINE para o escoamento.
4. Se forem colocados vários elementos de calha ao lado uns dos outros, podem ser unidos entre si utilizando as peças em U fornecidas. Estas peças em U também podem ser utilizadas como topo final.
5. A betonilha ou a construção de revestimento selecionada é agora aplicada contra a TROBA-LINE montada desta forma.

Reforço:

Para as calhas de drenagem TROBA-LINE-TLR e -TLGR com larguras de 110 mm e 160 mm, dependendo da carga, pode ser necessário montar um reforço Schlüter-TROBA-LINE-TL/V.

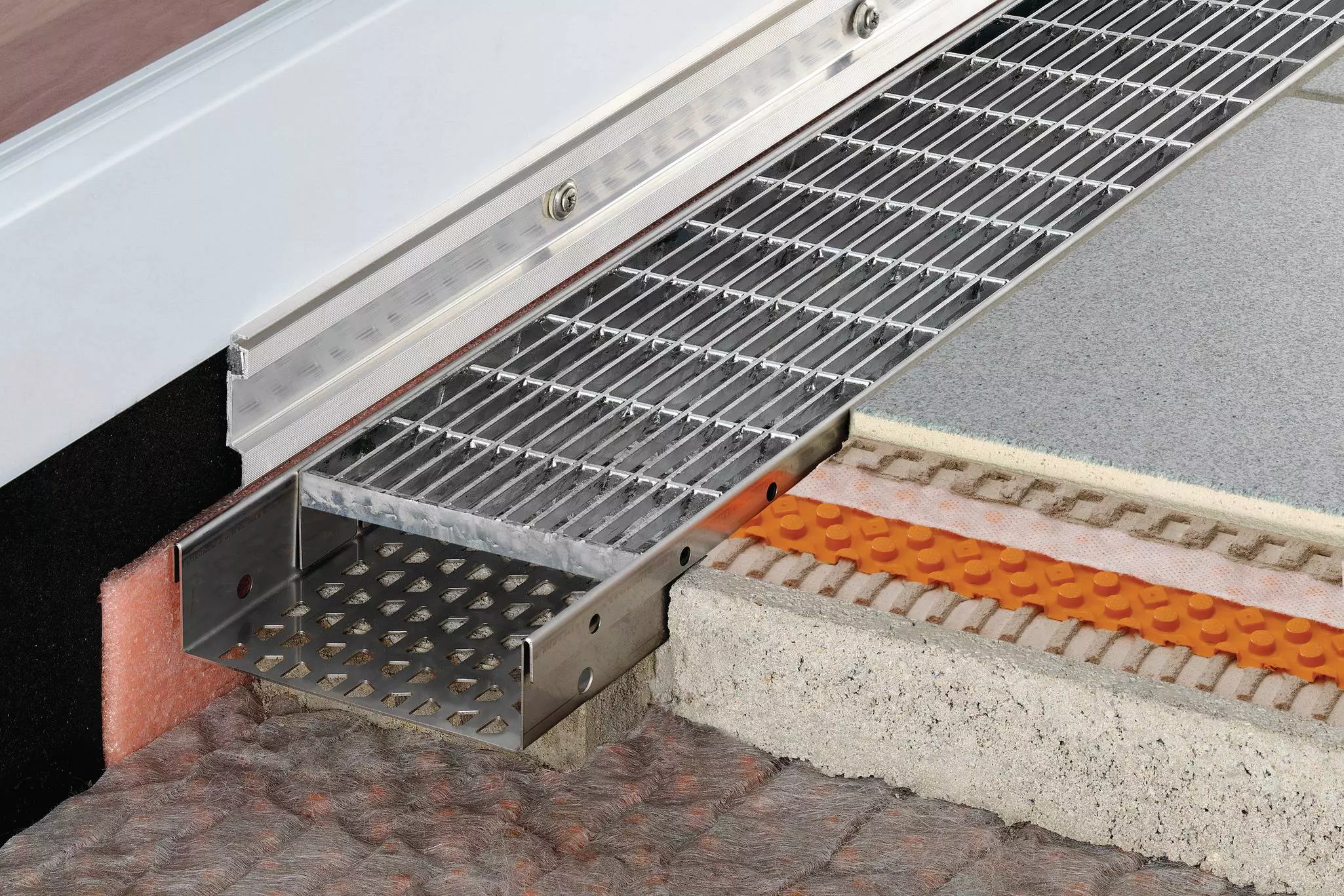

A parte inferior da Schlüter-TROBA-LINE-TLR /-TLGR é feita de aço inoxidável V2A (material n.º 1.4301 = AISI 304) e é moldada por fitas de aço inoxidável perfuradas.

A grelha superior, que é inserida na parte inferior de aço inoxidável, é feita de aço galvanizado a quente.

Características do material e áreas de aplicação

A utilidade e a adequação dos elementos de drenagem previstos e a largura a selecionar (75 mm, 110 mm, 160 mm) devem ser verificadas numa base específica do projeto, em função das quantidades de água previstas, das cargas mecânicas ou outras.

O aço inoxidável é especialmente indicado para aplicações que, para além de uma elevada capacidade de sobrecarga mecânica, exijam também uma resistência contra solicitações químicas, provocadas, por exemplo, por produtos de limpeza ácidos ou alcalinos. Mas também o aço inoxidável não é resistente a todas as agressões químicas, como ácido clorídrico e fluorídrico ou a determinadas concentrações de cloro e salmoura. Isto também se aplica, em determinados casos, a piscinas de água salgada. Por esse motivo, as esperadas solicitações especiais devem ser verificadas de antemão.
