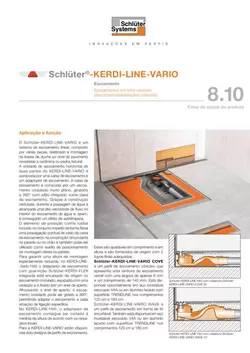

Schlüter-KERDI-LINE-VARIO-H 40 WOT  Sistema de escoamento para bases de duche ao nível do pavimento sem sifão

O Schlüter-KERDI-LINE-VARIO é um sistema de escoamento linear, composto por várias peças, destinado à montagem de bases de duche ao nível do pavimento revestidas a cerâmica ou pedra natural.

A unidade de escoamento horizontal de duas partes do KERDI-LINE-VARIO H 40 WOT é composta por uma caixa de escoamento e um adaptador de escoamento. A caixa de escoamento é constituída por um escoamento de perfil muito plano, que pode rodar 360°, com uma caixa de escoamento sem sifão integrado. Neste caso, é absolutamente necessário um sifão central.

O elemento de proteção contra ruídos incluído no conjunto impede de forma fiável uma propagação pontual de ruído da caixa de escoamento na construção circundante na parede ou no chão. Além disso, serve como auxílio ao posicionamento na instalação direta na parede.

Para garantir uma altura de montagem especialmente reduzida, com Schlüter-KERDI-LINE-VARIO H 40, o adaptador de escoamento com guarnição Schlüter-KERDI-FLEX integrada, está encaixada de origem de forma estanque, na caixa de escoamento equipada com uma junta e apertada por meio de um anel de fixação. Ao afrouxar o anel de fixação, a caixa de escoamento pode ser rodada 360°. Desta forma, o escoamento pode ser adaptado a qualquer configuração de ligação existente na obra.

Para o KERDI-LINE-VARIO estão disponíveis dois perfis de escoamento de design. Estes são ajustáveis em comprimento e em altura e são fornecidos de origem com dois topos finais adequados.

O Schlüter-KERDI-LINE-VARIO COVE é um perfil de escoamento em canto côncavo que pode ser encurtado de forma variável. Existe opcionalmente em aço inoxidável escovado V4A ou em alumínio lacado com superfície TRENDLINE. Está disponível nos comprimentos 120 cm e 180 cm.

Estão disponíveis duas larguras de perfil, 26 mm e 34 mm. Na versão estreita, a ranhura de escoamento tem uma largura de apenas 8 mm e um comprimento de 140 mm.

Na versão mais larga, a ranhura de escoamento tem uma largura de 14 mm e um comprimento também de 140 mm. Esta é coberta de forma visualmente apelativa através de um embelezador removível.

Na versão mais larga, está opcionalmente disponível um filtro de cabelo.

Schlüter-KERDI-LINE-VARIO-WAVE é um perfil de escoamento em forma de W encurtável. Existe também em aço inoxidável escovado V4A ou em alumínio lacado com superfície TRENDLINE. Está disponível nos comprimentos 120 cm e 180 cm.

No modelo de alumínio existem duas larguras de perfis de 34 mm e 42 mm. No modelo mais estreito, a ranhura de escoamento central tem apenas 14 mm de largura e 140 mm de comprimento. No modelo de 42 mm de largura, a ranhura de escoamento apresenta 24 mm de largura e 140 mm de comprimento, oferecendo espaço suficiente para o alojamento de uma peneira de crina opcional.

No modelo de aço inoxidável com uma largura de perfil de 42 mm, a ranhura de escoamento apresenta 25 mm de largura e 140 mm de comprimento, oferecendo igualmente espaço suficiente para o alojamento de uma peneira de crina opcional.

Em todos os modelos de perfis KERDI-LINE-VARIO WAVE, a ranhura de escoamento é coberta por uma barra removível, de forma a ficar com um visual atrativo.

A guarnição KERDI flexível, integrada de origem no adaptador de escoamento, destina-se à ligação segura do corpo de escoamento à impermeabilização conjunta, tanto na área do pavimento como em paredes. Esta é protegida pela tampa protetora da construção transparente durante os trabalhos de instalação.

Assim, em conjunto com os sistemas de impermeabilização Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT ou Schlüter-KERDI-BOARD e as respetivas colas vedantes do sistema Schlüter-KERDI-COLL-L e Schlüter-KERDI-FIX, são realizadas impermeabilizações conjuntas garantidas com escoamento em linha subsequente. Os sistemas de impermeabilização Schlüter possuem certificados de inspeção técnica geral (abP) bem como de uma aprovação europeia (ETA = Avaliação Técnica Europeia).

O KERDI-LINE é um componente do sistema dos sistemas de impermeabilização mencionados acima e pode ser instalado de acordo com a norma de impermeabilização DIN 18534.

Nota:

No KERDI-LINE-VARIO é necessário instalar uma betonilha inclinada devido à guia de escoamento variável. A betonilha deve ser impermeabilizada na superfície com DITRA (consultar a ficha de dados do produto 6.1) ou DITRA-HEAT (consultar a ficha de dados do produto 6.4). Como complemento para o sistema, estão disponíveis os perfis Schlüter-SHOWERPROFILE-S e -R (consultar a ficha de dados do produto 14.1) para o remate de paredes ou pavimento. Para a inclinação das paredes laterais, o SHOWERPROFILE-S está construído em forma de cunha, de acordo com a inclinação. As paredes envolventes devem ser impermeabilizadas com KERDI (consultar a ficha de dados do produto 8.1) ou instaladas como impermeabilização com KERDI-BOARD (consultar a ficha de dados do produto 12.1).

Isolamento acústico

Para cumprir os requisitos de isolamento acústico em conformidade com as normas DIN 4109, VDI 4100, ÖNORM B 8115-2 e/ou SIA 181, Schlüter-KERDI-LINE-SR é uma membrana de isolamento acústico que, com as variantes de construção testadas do KERDI-LINE-VARIO, cumpre as exigências de nível de ruído de impacto sonoro e de instalação, bem como de ruído de utilização. Encontra informações detalhadas na base de planeamento.

Aplicação de KERDI-LINE-VARIO-H40

1. A caixa de escoamento KERDI-LINE-VARIO-H 40, incl. adaptador, é posicionada no centro da estrutura de suporte ou no elemento de proteção contra ruídos fornecido com 4 mm de espessura (se necessário, sobre um isolamento acústico adequado; a este respeito, consultar também o capítulo Isolamento acústico). Tenha em atenção a marcação central na tampa protetora da construção. Para o alinhamento ideal, pode inserir o nível de bolha de ar fornecido na ranhura prevista na tampa protetora da construção.
2. Na instalação direta na parede, a caixa de escoamento incluindo adaptador e tampa protetora da construção é posicionada diretamente com o elemento de proteção contra ruídos de 4 mm de espessura incluído no kit à frente da parede vertical. Assim é garantida uma distância definida de 11 mm à parede vertical (sem revestimento de parede) ao ser utilizado um perfil WAVE. Ao utilizar os perfis COVE 26, é criada uma distância da parede de 15 mm em conjunto com o elemento de isolamento acústico. Para obter uma distância da parede de apenas 11 mm com a utilização de perfis COVE 26, o elemento de isolamento acústico não deve ser utilizado na área da parede. Ou então, a diferença deve ser compensada com um material adequado, por exemplo, Schlüter-KERDI-BOARD de 5 mm. Em alternativa, pode ser utilizado o perfil COVE 34, que é apenas 8 mm mais largo, mantendo a mesma aparência.
3. Para ligar à conduta de drenagem, desaperte o anel de fixação com a chave Allen fornecida e, em seguida, alinhe a caixa de escoamento de acordo com as condições estruturais.
4. Em seguida, deve verificar, se o adaptador ainda está inserido até ao limite. Em seguida, aperte o anel de aperto novamente.
5. Após a ligação ao tubo de escoamento, verifique novamente a posição pretendida. Para compensar desníveis e diferenças de altura, a caixa de escoamento pode ser alinhada com precisão sobre uma camada de nivelamento.
6. Proceda, por favor, a uma verificação da estanquidade.
7. A betonilha inclinada (2%) da superfície da base de duche deve ser aplicada para circundar toda a caixa de escoamento de forma a suportar cargas. A tampa protetora da construção, aparafusada de fábrica, atua aqui como auxílio de alinhamento e extração e fica nivelada com a aresta superior da betonilha.

Aplicação de KERDI-LINE-VARIO-H50

1. A caixa de escoamento KERDI-LINE-VARIO-H 50 é posicionada na estrutura de suporte ou no elemento de proteção contra ruídos fornecido com 4 mm de espessura. (Também pode ser colocado sobre um isolamento acústico adequado contra ruídos de passos; consulte o capítulo sobre isolamento acústico.) Tenha em atenção a marcação central na tampa de proteção da obra. Para o alinhamento ideal, pode inserir o nível de bolha de ar fornecido na ranhura prevista na tampa protetora da construção. O adaptador de escoamento é cortado à medida de acordo com o comprimento da montagem no pavimento e depois de soltar o anel de aperto com acréscimo da massa deslizante em anexo inserido na caixa de escoamento.
   Nota: de modo a assegurar movimentos em altura de revestimentos com isolamento, encurte o adaptador de isolamento de modo que não fique assente sobre a caixa de escoamento.
2. Na instalação direta na parede, a caixa de escoamento incluindo adaptador e tampa protetora da construção é posicionada diretamente com o elemento de proteção contra ruídos de 4 mm de espessura incluído no kit à frente da parede vertical. Assim é garantida uma distância definida de 11 mm à parede vertical (sem revestimento de parede) ao serem utilizados perfis Schlüter-WAVE. Ao utilizar os perfis COVE 26, é criada uma distância da parede de 15 mm em conjunto com o elemento de isolamento acústico. Para obter uma distância da parede de apenas 11 mm ou menos com a utilização de perfis COVE 26, o elemento de isolamento acústico não deve ser utilizado na área da parede. Ou então, a diferença deve ser compensada com um material adequado, por exemplo, Schlüter-KERDI-BOARD de 5 mm. Em alternativa, pode ser utilizado o perfil COVE 34, que é apenas 8 mm mais largo, mantendo a mesma aparência.
3. Para ligar ao tubo de escoamento, deve alinhar a caixa de escoamento de acordo com as condições estruturais.
4. Verifique o encaixe da caixa de escoamento e, em seguida, volte a apertar o anel de fixação com força manual.
5. Após a ligação ao tubo de escoamento, verifique novamente a posição pretendida. Para compensar desníveis e diferenças de altura, a caixa de escoamento pode ser alinhada com precisão sobre uma camada de nivelamento. Com a ajuda do conjunto de fixação incluído, é possível, opcionalmente, aparafusar firmemente a caixa de escoamento à estrutura de suporte.
6. Proceda, por favor, a uma verificação da estanquidade.
7. Antes da aplicação da betonilha, consulte, o nível de água em anexo. A betonilha inclinada (2%) da superfície da base de duche deve ser aplicada para circundar toda a caixa de escoamento de forma a suportar cargas. A tampa protetora da construção, aparafusada de fábrica, atua aqui como auxílio de alinhamento e extração e fica nivelada com a aresta superior da betonilha.

Desacoplamento e impermeabilização

8. Quando for possível circular sobre a superfície da betonilha, retire a tampa de proteção. As falhas que se formem na betonilha devem ser compensadas nesta área, utilizando cimento cola.
9. Em seguida, cole a lâmina DITRA firmemente na superfície da betonilha utilizando cimento cola (recomendação de pente de 3 x 3 mm ou 4 x 4 mm) ou DITRA-HEAT (recomendação de pente de 6 x 6 mm). Corte as faixas de isolamento de rebordo e o elemento de proteção contra ruídos à altura adequada. O formato do mosaico na DITRA deve ser de, pelo menos, 5 x 5 cm (consultar também a ficha de dados do produto 6.1 ou 6.4).
10. Para colar a guarnição KERDI, aplique a cola vedante KERDI-COLL-L na impermeabilização de superfície que se segue (consultar a ficha de dados do produto 8.4) usando uma talocha dentada de 3 x 3 mm ou 4 x 4 mm. A guarnição KERDI fica, assim, incorporada em toda a superfície. Ter em conta o tempo aberto do cimento cola.
11. As ligações de parede também devem coladas e realizadas corretamente com as fitas de vedação KERDI-KEBA e a aplicação de KERDI-COLL-L.
12. Como material de revestimento podem ser aplicados acabamentos cerâmicos ou pedra natural. (espessura do revestimento em função do perfil de escoamento selecionado)

Preparação de perfis de escoamento

1. Corte o perfil de escoamento à medida, de acordo com os requisitos de construção, utilizando a matriz de corte fornecido ou uma serra manual adequada (não utilize uma serra angular) e, em seguida, remova as rebarbas do perfil.
2. Para o acabamento simplificado e perfeito estão incluídas no volume de fornecimento dois topos finais.
3. Nos perfis COVE 26 e 34, bem como no WAVE 34, é fornecida uma moldura de cobertura que deve ser fixada previamente com cimento cola, de forma a encaixar perfeitamente no adaptador de escoamento.
4. A altura do perfil de escoamento deve ser ajustada preenchendo com cimento cola de modo que fique ao nível da superfície do revestimento, ou ligeiramente mais abaixo. Para uma distribuição ideal da carga, certifique-se de que o perfil de escoamento seja assente com argamassa, sem deixar espaços vazios, especialmente na zona da abertura de escoamento.

Nota:

A instalação de KERDI-LINE-VARIO também pode ser realizada em construções de madeira. Os respetivos detalhes podem ser obtidos mediante solicitação. O escoamento é efetuado de acordo com o princípio do escoamento superficial. Neste contexto, devido às características de construção, verifica-se uma acumulação de água de cerca de 1 cm na zona do perfil de escoamento. Por isso, o posicionamento do sistema de escoamento linear KERDI-LINE-VARIO destina-se apenas à zona da parede e à zona central, não sendo adequada para a utilização na zona de entrada da superfície do duche.

Em caso de dúvidas, contacte o nosso serviço técnico comercial.

O perfil de escoamento KERDI-LINE-VARIO WAVE é composto por alumínio anodizado, o qual recebe posteriormente um revestimento lacado a poliuretano de alta qualidade. Também está disponível em aço inoxidável V4A (n.º da superfície do material: 1.4404 = AISI 316L) com superfície escovada.

O Schlüter-KERDI-LINE-VARIO COVE é composto por alumínio anodizado, o qual recebe posteriormente um revestimento lacado a poliuretano de alta qualidade. Também está disponível em aço inoxidável V4A (n.º da superfície do material: 1.4404 = AISI 316L) com superfície escovada.

O escoamento ondulado/a caixa de escoamento e o adaptador de escoamento são fabricados em PP (polipropileno) de elevada resistência ao impacto.

A manga vedante KERDI, soldada no adaptador de escoamento para estabelecer a ligação com a impermeabilização conjunta (consultar a ficha de dados do produto 8.1), é fabricada numa faixa de polietileno.

O anel de aperto no escoamento ondulado/caixa de escoamento é fabricado em PVC (cloreto de polivinilo) colorido.

A tampa protetora da construção é fabricada em acrilonitrilo-butadieno-estireno (ABS) transparente.

Características do material e áreas de aplicação

O sistema de escoamento Schlüter-KERDI-LINE-VARIO H50 G5 foi testado e certificado de acordo com a norma DIN EN 1253-1. O modelo H40 G5 foi testado e certificado de acordo com a norma DIN EN 1253-2. A versão H40 G6 está em conformidade com a norma DIN EN 1253-6.

Todos os perfis de escoamento, incluindo o perfil WAVE em alumínio, são adequados para cadeiras de rodas. Os perfis de escoamento Schlüter-KERDI-LINE-VARIO são fabricados em diversos materiais e com diferentes superfícies. Verifique, caso a caso, se o sistema de escoamento previsto é adequado para as cargas químicas, mecânicas ou outras que se prevê que venham a ocorrer. A seguir, encontrará algumas indicações gerais sobre as propriedades dos materiais.

Os perfis de escoamento COVE e WAVE de aço inoxidável escovado V4A (n.º da superfície do material 1.4404 = AISI 316L) são particularmente adequados para aplicações que, para além de uma elevada capacidade de carga mecânica, requeiram também resistência a químicos, por exemplo, em ambientes ácidos ou alcalinos, assim como em zonas onde haja utilização de produtos de limpeza. Pode utilizar estes perfis em casas de banho de apartamentos, lares de idosos, hotéis, escolas, bem como em instalações de lavatórios e chuveiros. Mas também o aço inoxidável da qualidade 1.4404 não é resistente a todas as agressões químicas, como por exemplo, ácido clorídrico e fluorídrico ou determinadas concentrações de salmoura. Isto também se aplica, em determinados casos, a piscinas de água salgada. Esclareça atempadamente a utilização do equipamento em caso de cargas especiais previstas.

Os perfis de escoamento COVE e WAVE em alumínio (alumínio lacado com relevo) possuem superfícies inspiradas na natureza. O alumínio é pré-tratado (anodizado) e revestido por um laque em pó de poliuretano. O revestimento não perde a cor e é resistente a raios UV e a intempéries. Os perfis podem ser utilizados em casas de banho de apartamentos, lares de idosos ou hotéis. As arestas visíveis devem ser protegidas contra objetos que provoquem desgaste ou riscos.
