Schlüter-KERDI-LINE-TF  Suporte para cerâmica com moldura em aço inoxidável

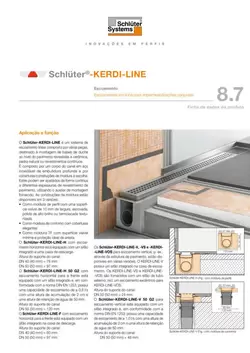

O Schlüter-KERDI-LINE é um sistema de escoamento linear composto por várias peças, destinado à montagem de bases de duche ao nível do pavimento revestidas a cerâmica, pedra natural ou revestimentos contínuos. É composto por um corpo do canal em aço inoxidável de embutidura profunda e por coberturas/construções de moldura à escolha. Estes podem ser ajustados de forma contínua a diferentes espessuras de revestimento de pavimento, utilizando o auxiliar de montagem fornecido. KERDI-LINE é adequado para a instalação central numa superfície ou na área da parede. encostado à parede.

As construções de moldura estão disponíveis em 3 versões:

• Como moldura de perfil com uma superfície visível de 10 mm de largura, escovada, polida de alto brilho ou termolacada texturizada
• Como moldura de contorno com coberturas elegantes
• Como moldura TF com superfície visível mínima e proteção ideal de aresta.

O Schlüter-KERDI-LINE-H com escoamento horizontal está equipado com um sifão integrado e uma caixa de descarga.

Altura do suporte do canal: DN 40 (40 mm) = 78 mm DN 50 (50 mm) = 97 mm

O Schlüter-KERDI-LINE-H 50 G2 com escoamento horizontal para a frente está equipado com um sifão integrado e, em conformidade com a norma DIN EN 1253, possui uma capacidade de escoamento de ≥ 0,8 l/s com uma altura de acumulação de 2 cm e uma altura de retenção de água de 50 mm.

Altura do suporte do canal: DN 50 (50 mm) = 120 mm

O Schlüter-KERDI-LINE-F com escoamento horizontal para a frente está equipado com um sifão integrado na caixa de descarga.

Altura do suporte do canal: DN 40 (40 mm) = 60 mm DN 50 (50 mm) = 97 mm

Os Schlüter-KERDI-LINE-V, -VS e -KERDI-LINE-VOS para escoamento vertical, por ex., através da estrutura de pavimento, estão disponíveis em várias versões. O KERDI-LINE-V possui um sifão integrado na caixa de escoamento. Os KERDI-LINE-VS e KERDI-LINE-VOS são fornecidos com um sifão de tubo externo, incl. um escoamento excêntrico para KERDI-LINE-VOS.

Altura do suporte do canal: DN 50 (50 mm) = 24 mm

O Schlüter-KERDI-LINE-V 50 G2 para escoamento vertical está equipado com um sifão integrado e, em conformidade com a norma DIN EN 1253, possui uma capacidade de escoamento de ≥ 1,0 l/s com uma altura de acumulação de 2 cm e uma altura de retenção de água de 50 mm.

Altura do suporte do canal: DN 50 (50 mm) = 48 mm

Todos os sistemas de escoamento indicados estão disponíveis para molduras de contorno com cobertura decorativa, bem como para molduras de perfil e molduras TF!

No KERDI-LINE-H 50 e KERDI-LINE-H 40, o corpo do canal é inserido no suporte do canal adequado, feito de poliestireno para uma montagem rápida e fácil. No KERDI-LINE-V, KERDI-LINE-H 50 G2 e KERDI-LINE-F, o corpo do canal e o suporte do canal já estão firmemente ligados entre si.

Na flange de ligação circundante do corpo do canal vem colada de fábrica uma guarnição do sistema de impermeabilização KERDI. Esta serve para a ligação segura do corpo do canal à impermeabilização conjunta na área do solo e em paredes verticais. Em conjunto com os sistemas de impermeabilização Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT ou Schlüter-KERDI-BOARD e as respetivas colas vedantes do sistema Schlüter-KERDI-COLL-L e Schlüter-KERDI-FIX, são realizadas impermeabilizações conjuntas garantidas com escoamento em linha subsequente.

O KERDI-LINE é um componente do sistema de acordo com a norma alemã de impermeabilização DIN 18534. Em conjunto com os sistemas Schlüter acima indicados, de um certificado geral de construção (abP). As classes de incidência de humidade conforme abP estão listadas nas respetivas fichas de dados. KERDI-LINE é, em conformidade com a ETAG 022 (impermeabilização em conjunto), um componente de um sistema com aprovação europeia (ETA = European Technical Assessment). Os produtos Schlüter indicados em cima, testados com KERDI-LINE, possuem marcação CE.

Nota: Schlüter-KERDI-LINE e as peças de moldura devem ser montadas através de cimento cola disponíveis no mercado. Não é permitida a utilização de silicone acético nas calhas, molduras e grelhas.

As superfícies visíveis da moldura de perfil e das coberturas, em versão fechada ou perfurada, são feitas de aço inoxidável escovado, polido com alto brilho ou com revestimento termolacado texturizado. Também pode ser fornecido um suporte para cerâmica que encaixa na moldura de perfil, como na moldura TF. Além disso, está disponível um suporte de revestimento sem moldura e independente da altura (KERDI-LINE-D).

Nota: antes da utilização da moldura TF, é necessário verificar se a distância entre o corpo do canal e a parede está correta.

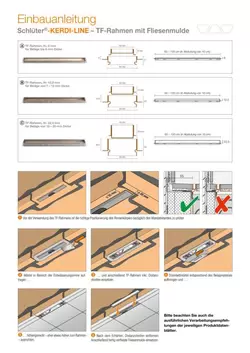

Instalação em parede lateral vertical

1. A guarnição KERDI, bem como os cantos internos Schlüter-KERDI-KERECK incluídos no material fornecido, devem ser bem colados com KERDI-COLL-L.
2. De seguida, aplica-se cimento cola na área do canal de escoamento.
3. As molduras TF têm uma altura fixa, dependendo da versão, e são encaixadas na camada de argamassa com a sua aba para cerâmicas.
4. Aplicar cimento cola de acordo com o material de revestimento e alinhar o revestimento na altura correta, um pouco mais alto em relação, à moldura.
5. Depois de endurecer, as faixas de distanciamento são retiradas.
6. Em seguida, pode-se colocar o encaixe para cerâmica.

Nota: não é permitida a utilização de silicone acético nas calhas, molduras e grelhas.

Os corpos do canal com um comprimento até 120 cm são feitos de aço inoxidável V4A de embutidura profunda (material n.º 1.4404 = AISI 316L). A partir de um comprimento de 130 cm, os corpos do canal são fabricados em aço inoxidável V4A esquinado, soldado e decapado (material n.º 1.4404 = AISI 316L). Os corpos do canal estão equipados com uma flange de ligação à qual a guarnição KERDI é fixada de fábrica. Esta é uma membrana de impermeabilização de polietileno flexível. Está revestida em ambos os lados com um geotêxtil especial.

Consoante o tipo, as caixas de escoamento são fabricadas em polipropileno (PP) resistente ao impacto ou em acrilonitrilo-butadieno-estireno (ABS). O sifão é feito de polipropileno (PP) reforçado com fibras. A moldura de aço inoxidável e a grelha de cobertura estão disponíveis nos seguintes materiais: n.º de material V4A 1.4404 = AISI 316L. Superfícies das molduras de perfil e coberturas:

• EB = aço inoxidável escovado
• EP = aço inoxidável polido com alto brilho
• EC = aço inoxidável com revestimento pulverizado

O suporte do canal é feito de poliestireno (EPS) expandido e resistente à pressão.

Características do material e áreas de aplicação

Os corpos do canal, as molduras e as coberturas foram testados e certificados com base na norma DIN EN 1253 e classificados na categoria K3. Esta classificação refere-se a áreas sem tráfego, por ex., zonas húmidas em habitações, lares de idosos, hotéis, escolas, instalações de bases de duche e de lavatórios.

Os corpos do canal, molduras e coberturas são adequados para cadeiras de rodas.

KERDI-LINE em aço inoxidável V4A, escovado (material n.º 1.4404 = AISI 316L) é particularmente indicado quando estão previstas influências mecânicas ou químicas elevadas. No entanto, o aço inoxidável da qualidade 1.4404 não é resistente a todas as substâncias químicas. Assim, este aço inoxidável não é adequado, por ex., para agressões de ácido clorídrico e fluorídrico ou determinadas concentrações de cloro e salmoura. Isto também se aplica, em determinados casos, a piscinas de água salgada. Em determinados casos, a aplicação do sistema de escoamento de águas no pavimento previsto deve ser verificada e com base nas influências químicas, mecânicas ou outras influências esperadas. Não devem ser utilizados produtos de limpeza agressivos.

O KERDI-LINE-TF aumenta a adequação para projetos comerciais, como, por exemplo, hotéis, onde a base da cerâmica é removida regularmente.

A moldura de perfil, bem como as tampas correspondentes A, B e C em aço inoxidável, também estão disponíveis com superfícies termolacadas texturizadas. Trata-se de superfícies com um caráter natural. O aço inoxidável é pré-tratado e revestido com termolacado com poliuretano. O revestimento não perde a cor e é resistente a raios UV e a intempéries. As arestas visíveis devem ser protegidas contra objetos que provoquem desgaste ou riscos.
