Schlüter-KERDI-LINE-VARIO-WAVE  Perfil de escoamento de meia cana em W

O Schlüter-KERDI-LINE-VARIO é um sistema de escoamento linear, composto por várias peças, destinado à montagem de bases de duche ao nível do pavimento revestidas a cerâmica ou pedra natural.

A unidade de escoamento horizontal de duas partes do KERDI-LINE-VARIO é composta por uma caixa de escoamento e um adaptador de escoamento. A caixa de escoamento é composta por um escoamento ondulado muito plano, giratório a 360° com sifão integrado numa caixa de escoamento. Graças à construção ondulada, durante a passagem de água é alcançada uma velocidade de fluxo elevada no interior da peça de escoamento e, assim, é conseguido um efeito de autolimpeza o que aumenta consideravelmente os intervalos entre limpezas.

O elemento de proteção contra ruídos incluído no kit impede de forma fiável uma propagação pontual de ruído da caixa de escoamento na construção circundante na parede ou no chão e também pode ser utilizado como auxílio de posicionamento na montagem direta na parede.

Para garantir uma altura de montagem especialmente reduzida, no KERDI-LINE-VARIO-H40 o adaptador de escoamento com guarnição Schlüter-KERDI-FLEX integrada está encaixado de origem no escoamento ondulado, equipado com uma vedação e é fixado por um anel de aperto. Afrouxando o anel de aperto, o escoamento ondulado pode ser girado a 360°, permitindo adaptar o escoamento a cada situação de ligação específica.

No KERDI-LINE-VARIO-H50, o adaptador de escoamento consegue ser cortado à medida da altura de acordo com os requisitos locais.

Para a KERDI-LINE-VARIO estão disponíveis dois designs de perfis de escoamento. Estes são ajustáveis em comprimento e em altura e são fornecidos de origem com dois topos finais adequados.

O Schlüter-KERDI-LINE-VARIO COVE é um perfil de drenagem em canto côncavo que pode ser encurtado de forma variável. Está disponível como opção, em aço inoxidável escovado V4A ou em alumínio lacado com superfície TRENDLINE nos comprimentos 120 cm e 180 cm.

Estão disponíveis duas larguras de perfil, 26 mm e 34 mm. Na versão estreita, a ranhura de escoamento tem uma largura de apenas 8 mm e um comprimento de 140 mm.

Na versão mais larga, a ranhura de escoamento tem uma largura de 14 mm e um comprimento também de 140 mm. Esta é coberta de forma visualmente apelativa através de um embelezador removível.

Na versão mais larga, está opcionalmente disponível um filtro de cabelo.

Schlüter-KERDI-LINE-VARIO-WAVE é um perfil de escoamento em forma de W encurtável. Também está disponível em aço inoxidável V4A escovado ou em alumínio lacado com superfície TRENDLINE nos comprimentos 120 cm e 180 cm.

No modelo de alumínio existem duas larguras de perfis de 34 mm e 42 mm. No modelo mais estreito, a ranhura de escoamento central tem apenas 14 mm de largura e 140 mm de comprimento. No modelo de 42  mm de largura, a ranhura de escoamento apresenta 20  mm e 140  mm de comprimento, oferecendo espaço suficiente para o alojamento de uma peneira de crina opcional.

No modelo de aço inoxidável com uma largura de perfil de 42 mm, a ranhura de escoamento apresenta 25  mm de largura e 140  mm de comprimento, oferecendo igualmente espaço suficiente para o alojamento de uma peneira de crina opcional.

Em todos os modelos de perfis KERDI-LINE-VARIO WAVE, a ranhura de escoamento é coberta por uma barra removível, de forma a ficar com um visual atrativo.

A guarnição KERDI flexível, integrada de origem no adaptador de escoamento, destina-se à ligação segura do corpo de escoamento à impermeabilização conjunta, tanto na área do pavimento como em paredes. Esta é protegida pela tampa protetora da construção transparente durante os trabalhos de instalação.

Assim, em conjunto com os sistemas de impermeabilização Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT ou Schlüter-KERDI-BOARD e as respetivas colas vedantes do sistema Schlüter-KERDI-COLL-L e Schlüter-KERDI-FIX, são realizadas impermeabilizações prontas a revestir garantidas com escoamento em linha subsequente.

Os sistemas de impermeabilização Schlüter possuem certificados de inspeção técnica geral (abP) bem como aprovação europeia (ETA = Avaliação Técnica Europeia). O KERDI-LINE é um componente do sistema dos sistemas de impermeabilização mencionados acima e pode ser instalado de acordo com a norma de impermeabilização DIN 18534.

Nota:

No KERDI-LINE-VARIO é necessário instalar uma betonilha inclinada devido à construção variável da guia de escoamento. A betonilha deve ser impermeabilizada na superfície com DITRA (consultar a ficha de dados do produto 6.1) ou DITRA-HEAT (consultar a ficha de dados do produto 6.4). Como complemento para o sistema, estão disponíveis os perfis Schlüter-SHOWERPROFILE-S e -R (consultar a ficha de dados do produto 14.1) para o remate de paredes ou pavimento. Para a inclinação das paredes laterais, o SHOWERPROFILE-S está construído em forma de cunha, de acordo com a inclinação. As paredes envolventes devem ser impermeabilizadas com KERDI (consultar a ficha de dados do produto 8.1) ou instaladas como impermeabilização com KERDI-BOARD (consultar a ficha de dados do produto 12.1).

Isolamento acústico

Para cumprir os requisitos de isolamento acústico em conformidade com as normas DIN 4109, VDI 4100, ÖNORM B 8115-2 ou SIA 181, Schlüter-KERDI-LINE-SR é uma membrana de isolamento acústico que, com as variantes de construção testadas do KERDI-LINE-VARIO, cumpre as exigências de nível de ruído de impacto sonoro e de instalação, bem como de ruído de utilização. Encontra informações detalhadas na base de planeamento.

Aplicação de KERDI-LINE-VARIO-H40

1. A caixa de escoamento KERDI-LINE-VARIO-H40, incl. adaptador, é posicionada no centro da estrutura de suporte ou no elemento de proteção contra ruídos fornecido com 4 mm de espessura (se necessário, sobre um isolamento acústico adequado; a este respeito, consultar também o capítulo Isolamento acústico). A respetiva identificação do centro localizada na tampa protetora da construção deve ser considerada. Para o alinhamento ideal, é possível inserir o nível de bolha de ar na ranhura prevista na tampa protetora da construção.
2. Na instalação direta na parede, a caixa de escoamento incl. adaptador e tampa protetora da construção é posicionada diretamente com o elemento de proteção contra ruídos de 4 mm de espessura incluído no kit à frente da parede vertical. Assim é garantida uma distância definida à parede (sem revestimento de parede) ao ser utilizado um perfil Wave de 11 mm. Na utilização de perfis COVE existe uma distância à parede de 15 mm juntamente com o elemento de proteção contra ruído. Para se conseguir neste caso uma distância da parede de apenas 11 mm, ao utilizar perfis COVE é necessário prescindir da aplicação do elemento de proteção contra ruídos na área da parede ou compensar a diferença com material adequado, por ex. 5 mm Schlüter-KERDI-BOARD.
3. Para a ligação à tubagem de escoamento, o anel de aperto é desapertado com a chave de sextavado interno fornecida e a caixa de escoamento é alinhada de acordo com as condições construtivas no local de instalação.
4. De seguida é necessário verificar se o adaptador ainda está encaixado até ao batente. Em seguida, o anel de aperto deve ser novamente apertado.
5. Depois de efetuar a ligação ao tubo de escoamento deve ser novamente verificada a posição pretendida. Para compensar desníveis e diferenças de altura, a caixa de escoamento pode ser alinhada com precisão sobre uma camada de nivelamento.
6. Deve ser realizada uma verificação da impermeabilização.
7. A betonilha inclinada (2%) da superfície de duche é aplicada para circundar toda a caixa de escoamento de forma a suportar cargas. A tampa protetora da construção, aparafusada de fábrica, atua aqui como auxílio de alinhamento e extração e fica nivelada com a aresta superior da betonilha.

Aplicação de KERDI-LINE-VARIO-H50

1. A caixa de escoamento KERDI-LINE-VARIO-H50, incl. adaptador, é posicionada na estrutura de suporte ou no elemento de proteção contra ruídos fornecido com 4 mm de espessura (se necessário, sobre um isolamento acústico adequado; a este respeito, consultar também o capítulo Isolamento acústico). A respetiva identificação do centro localizada na tampa protetora da construção deve ser considerada. Para o alinhamento ideal, é possível inserir o nível de bolha de ar na ranhura prevista na caixa de escoamento. O adaptador de escoamento é cortado à medida de acordo com o comprimento da montagem no pavimento e depois de soltar o anel de fixação com acréscimo da massa deslizante em anexo inserido na caixa de escoamento.
   Nota: de modo a assegurar movimentos em altura de revestimentos com isolamento, o adaptador de escoamento deve ser encurtado de modo que não fique assente sobre a caixa de escoamento.
2. Na instalação direta na parede, a caixa de escoamento incl. adaptador e tampa protetora da construção é posicionada diretamente com o elemento de proteção contra ruídos de 4 mm de espessura incluído no kit à frente da parede vertical. Assim é garantida uma distância definida à parede vertical de 11 mm (sem revestimento de parede) ao serem utilizados perfis Schlüter Wave. Na utilização de perfis Schlüter Cove existe uma distância à parede de 15 mm juntamente com o elemento de proteção contra ruído. Para se conseguir neste caso uma distância da parede de apenas 11 mm ou menos, ao utilizar perfis Schlüter Cove 26 é necessário prescindir da aplicação do elemento de proteção contra ruídos na área da parede ou compensar a diferença com material adequado, por ex. 5 mm Schlüter-KERDI-BOARD. Em alternativa, pode ser utilizado o perfil COVE 34, que é apenas 8 mm mais largo, mantendo a mesma aparência.
3. Para efetuar a ligação ao tubo de escoamento, a caixa de escoamento está alinhada de acordo com as condições estruturais.
4. Verificar o ajuste entre o adaptador e o corpo de escoamento e voltar a apertar manualmente o anel de aperto.
5. Depois de efetuar a ligação ao tubo de escoamento deve ser novamente verificada a posição pretendida. Para compensar desníveis e diferenças de altura, a caixa de escoamento pode ser alinhada com precisão sobre uma camada de nivelamento. Com a ajuda do kit de fixação anexado, a caixa de escoamento pode ser aparafusada opcionalmente com a construção de suporte.
6. Deve ser realizada uma verificação da impermeabilização.
7. Antes da instalação da betonilha deve remover-se o nível de bolha de ar da caixa de escoamento. Em seguida, a betonilha inclinada (2%) da superfície de duche é aplicada para circundar toda a caixa de escoamento de forma a suportar cargas. A tampa protetora da construção, aparafusada de fábrica, atua aqui como auxílio de alinhamento e extração e fica nivelada com a aresta superior da betonilha.

Desacoplamento e impermeabilização

8. A tampa protetora da construção é desmontada assim que for possível pisar a superfície da betonilha. As falhas que se formem na betonilha devem ser compensadas nesta área, utilizando cimento cola.
9. De seguida, DITRA é firmemente colada à superfície da betonilha, utilizando cimento cola (dentes recomendados 3 x 3 mm ou 4 x 4 mm) ou DITRA-HEAT (dentes recomendados 6 x 6 mm) e as faixas de isolamento de rebordo e elemento de proteção contra ruídos são cortados à altura adequada. O formato da cerâmica sobre DITRA ou DITRA-HEAT deve ser, no mínimo, 5 x 5 cm. (ver também a ficha técnica do produto 6.1 ou 6.4)
10. Para colar a guarnição KERDI, aplica-se a cola vedante KERDI-COLL-L na impermeabilização de superfície que se segue (consultar a ficha de dados do produto 8.4) usando uma talocha dentada de 3 x 3 mm ou 4 x 4 mm. A guarnição KERDI fica, assim, incorporada em toda a superfície. Ter em conta o tempo aberto do cimento cola.
11. As ligações de parede também devem realizadas corretamente, com fitas de vedação KERDI-KEBA coladas com KERDI-COLL-L.
12. Como material de revestimento podem ser aplicados acabamentos cerâmicos ou pedra natural. (espessura do revestimento em função do perfil de escoamento selecionado)

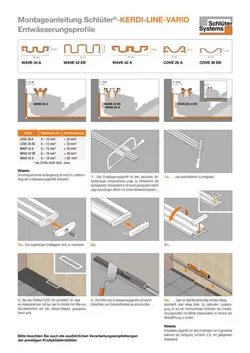

Preparação de perfis de escoamento

1. O perfil de escoamento deve ser cortado ao comprimento de acordo com as exigências estruturais, utilizando a matriz de corte fornecida e uma serra de mão adequada (não usar uma cortadora angular) e, de seguida, rebarbado.
2. Para o acabamento simplificado e perfeito estão incluídas no volume de fornecimento dois topos finais.
3. Nos perfis de alumínio COVE 26 e WAVE 34 existe uma moldura de cobertura que é fixada previamente com a ajuda de cimento cola no adaptador de escoamento.
4. A altura do perfil de escoamento deve ser ajustada, preenchendo com cimento cola de forma a ficar nivelado com o revestimento ou ligeiramente mais baixo. Para uma perfeita transferência de carga, assegurar um preenchimento com argamassa sem espaços vazios do perfil de escoamento, em especial na área da abertura de escoamento.

Nota:

A instalação de KERDI-LINE-VARIO também pode ser realizada em construções de madeira. Os respetivos detalhes podem ser obtidos mediante solicitação. O posicionamento dos perfis de escoamento da KERDI-LINE-VARIO está previsto para a área central e da parede e não para a aplicação na área de entrada da superfície do duche.

Em caso de dúvidas, contacte o nosso serviço técnico comercial.

O perfil de escoamento KERDI-LINE-VARIO-WAVE é composto por alumínio anodizado, o qual recebe posteriormente um revestimento lacado a poliuretano de alta qualidade, ou por aço inoxidável V4A (n.º de material: 1.4404 = AISI 316L) com superfície escovada.

Schlüter-KERDI-LINE-VARIO-COVE é composto por alumínio anodizado, o qual recebe posteriormente um revestimento lacado a poliuretano de alta qualidade, ou por aço inoxidável V4A (n.º de material: 1.4404 = AISI 316L) com superfície escovada.

O escoamento ondulado e o adaptador de escoamento são fabricados em PP (polipropileno) de alta qualidade.

A guarnição de vedação KERDI, soldada no adaptador de escoamento para estabelecer a ligação com a impermeabilização conjunta (consultar a ficha de dados do produto 8.1), é fabricada numa faixa de polietileno.

O anel de aperto no escoamento ondulado é fabricado em PVC (cloreto de polivinila) colorido.

A tampa protetora da construção é fabricada em ABS (acrilonitrilo-butadieno-estireno) transparente.

Características do material e áreas de aplicação

Em conformidade com a DIN EN 1253, sobre escoamentos para edifícios, os escoamentos KERDI-LINE-VARIO estão classificados na categoria K3. Esta classificação refere-se a superfícies sem tráfego. Todos os perfis de escoamento, incluindo o perfil WAVE em alumínio, são adequados para cadeiras de rodas.

Os perfis de escoamento Schlüter-KERDI-LINE-VARIO são fabricados em diversos materiais e com diferentes superfícies. A possibilidade de aplicação sob diferentes condições químicas ou mecânicas tem de ser elucidada para cada caso concreto. As notas que se seguem apenas fornecem algumas informações gerais.

Os perfis de escoamento COVE e WAVE de aço inoxidável escovado V4A (n.º de material 1.4404 = AISI 316L) são particularmente adequados para aplicações que, para além de uma elevada capacidade de carga mecânica, requeiram também resistência a agressores químicos, por exemplo, em ambientes ácidos ou alcalinos, assim como em zonas onde haja utilização de produtos de limpeza. As suas áreas de aplicação são casas de banho de apartamentos, lares de idosos, hotéis, escolas, instalações de lavatórios e bases de duche. Mesmo o aço inoxidável não é resistente a todas as influências químicas, por ex., ácido clorídrico ou ácido fluorídrico ou determinadas concentrações de cloro e água salgada. Isto também se aplica, em determinados casos, a piscinas de água salgada. Por esse motivo, as esperadas solicitações especiais devem ser verificadas de antemão.

Os perfis de escoamento COVE e WAVE em alumínio (alumínio lacado com relevo) possuem superfícies inspiradas na natureza. O alumínio é pré-tratado (anodizado) e revestido por um laque em pó de poliuretano. O revestimento não perde a cor e é resistente a raios UV e a intempéries. As suas áreas de aplicação são casas de banho de apartamentos, lares de idosos ou hotéis. As arestas visíveis devem ser protegidas contra objetos que provoquem desgaste ou riscos.
