Schlüter-KERDI-LINE-H  Kit completo para escoamento em linha horizontal

O Schlüter-KERDI-LINE é um sistema de escoamento linear composto por várias peças, destinado à montagem de bases de duche ao nível do pavimento revestidas a cerâmica, pedra natural ou revestimentos contínuos.

O Schlüter-KERDI-LINE-H com escoamento horizontal está equipado com um sifão integrado e uma caixa de escoamento. Altura do suporte do canal:

• DN 40 (40 mm) = 78 mm
• DN 50 (50 mm) = 97 mm

No KERDI-LINE-H 50 e -H 40, o corpo do canal é inserido no suporte do canal de formato preciso feito de poliestireno para uma montagem rápida e fácil. No KERDI-LINE-V, -H 50 G2 e KERDI-LINE-F, o corpo do canal e o suporte do canal estão firmemente ligados entre si devido à guia de escoamento.

KERDI-LINE pode ser universalmente utilizado para a instalação central numa superfície ou na área da parede.

Resumo de outros dados técnicos:

• Capacidade de escoamento: 0,5 l/s (DN 40) e 0,6 l/s (DN 50)
• Altura de retenção de água: 25 mm (DN 40) e 30 mm (DN 50)
• Largura da cobertura incl. moldura: 74 mm (DN 40 / DN 50)

Comprimento do escoamento em linha KERDI-LINE-H, -H 50 G2 e -V, -VS, -V 50 G2:

• 50 cm a 180 cm (VOS = descentrado de 70 a 120 cm), em incrementos de 10 cm

Na flange de ligação circundante do corpo do canal vem colada de fábrica uma guarnição da KERDI.

Esta serve para a ligação segura do corpo do canal à impermeabilização conjunta, tanto na área do pavimento como da parede.

Assim, em conjunto com os sistemas de impermeabilização Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT ou Schlüter-KERDI-BOARD e as respetivas colas vedantes do sistema Schlüter-KERDI-COLL-L e Schlüter-KERDI-FIX, são realizadas impermeabilizações conjuntas garantidas com escoamento em linha subsequente.

Nota: Schlüter-KERDI-LINE e as peças de moldura devem ser montadas através de cimento cola disponíveis no mercado. Não é permitida a utilização de silicone acético nas calhas, molduras e grelhas.

O KERDI-LINE é um componente de sistema em conformidade com a norma de vedação DIN 18534 em vigor na Alemanha e dispõe, em conjunto com os sistemas Schlüter acima indicados, de um certificado geral de construção (abP).

As classes de incidência de humidade conforme abP podem ser consultadas nas respetivas fichas de dados. KERDI-LINE é, em conformidade com a ETAG 022 (impermeabilização em conjunto), um componente de um sistema com aprovação europeia (ETA = European Technical Assessment). Os produtos Schlüter indicados em cima, testados com KERDI-LINE, possuem marcação CE.

Com o Schlüter-KERDI-LINE-GTO, está disponível um sifão com tampa de secagem de silicone. Este pode ser utilizado em vez do sifão de dois componentes e impede a formação de odores que podem surgir em sistemas de escoamento pouco utilizados (em casas de banho de hóspedes, casas de férias, etc.) devido à evaporação do sifão. Com uma capacidade de escoamento mínima de 0,4 l/s (conforme DIN EN 1253), o sifão seco também pode substituir permanentemente o sifão existente e, se necessário, compensar uma purga de ar insuficiente no sistema de escoamento (não aplicável no KERDI-LINE-F/-VS/-VOS).

Nota:

Os KERDI-LINE-H e -V podem ser instalados como sistema completo com a respetiva placa com inclinação Schlüter-KERDI-SHOWER-L com impermeabilização KERDI integrada (consultar a ficha de dados do produto 8.8). Em princípio, é possível instalar uma betonilha inclinada. A betonilha deve ser impermeabilizada na superfície com Schlüter-KERDI (consultar a ficha de dados do produto 8.1), DITRA (consultar a ficha de dados do produto 6.1) ou DITRA-HEAT (consultar a ficha de dados do produto 6.4).

Como complemento para o sistema, estão disponíveis os perfis Schlüter-SHOWERPROFILE-S e -R (consultar a ficha de dados do produto 14.1) para o remate de paredes ou pavimento. Para a inclinação das paredes laterais, o SHOWERPROFILE-S está construído em forma de cunha, de acordo com a inclinação. As paredes envolventes devem ser impermeabilizadas com Schlüter-KERDI (consultar a ficha de dados do produto 8.1) ou instaladas como impermeabilização Schlüter-KERDI-BOARD (consultar a ficha de dados do produto 12.1).

Isolamento acústico

Para cumprir os requisitos de isolamento acústico em conformidade com as normas DIN 4109, VDI 4100, ÖNORM B 8115-2 ou SIA 181, Schlüter-KERDI-LINE-SR é uma membrana de isolamento acústico que, com as variantes de construção testadas do KERDI-LINE-H 40 e -H 50, cumpre as exigências de nível de ruído de impacto sonoro e de instalação, bem como de ruído de utilização. Encontra informações detalhadas na base de planeamento KERDI-LINE-SR.

Seguem-se as etapas de trabalho dos sistemas de escoamento em linha.

Instalação em caso de altura de construção reduzida:

Os KERDI-LINE-H, -H 50 G2 e -F destinam-se ao escoamento horizontal na estrutura de pavimento, sendo o KERDI-LINE-F particularmente adequado para reabilitações e reabilitações devido à sua reduzida altura de instalação de apenas 60 mm. Caso seja possível o escoamento através da estrutura de pavimento, pode ser implementada uma altura de instalação de ≥ 24 mm, por exemplo, com o KERDI-LINE-V.

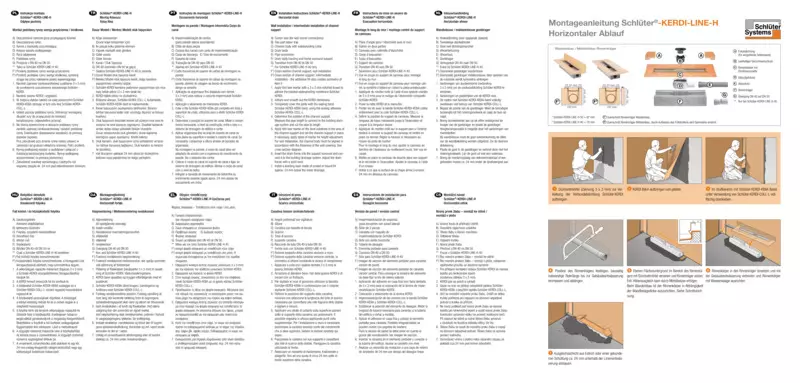

Schlüter-KERDI-LINE-H

Escoamento horizontal

1. O suporte do canal é colocado sobre uma base plana e com a altura correta. Para fins de compensação de desníveis e da altura, o suporte do canal também pode ser alinhado com precisão em pontos de cimento cola dispostos com frequência suficiente ou uma camada de nivelamento em toda a superfície.

   Em caso de instalação junto à parede, o corpo do canal deve ser alinhado de acordo com a espessura do revestimento da parede.

   Em caso de instalação ao centro, o suporte do canal é dimensionado de forma simétrica com a ajuda da faixa de enchimento incluída.

   Nota: para melhorar o isolamento acústico na área de chuveiro, deve-se colocar a membrana de isolamento KERDI-LINE-SR e uma faixa de isolamento de rebordo na zona de escoamento.

   As membranas de isolamento acústico devem ser colocadas soltas com uma articulação na parede. Certificar-se de que o lado impresso está virado para cima. Para evitar pontes acústicas, as juntas podem ser seladas com a banda de juntas Schlüter-DITRA-SOUND-KB.

   Para obter mais detalhes sobre a instalação de versões de sistema testadas, de acordo com os requisitos de isolamento acústico das normas e regulamentos relevantes, consultar a base de planeamento.

2. O corpo do canal é inserido no suporte do canal, com um tubo de escoamento devidamente cortado que deve ser ligado ao sistema de escoamento de águas do edifício.

   Deve, então, verificar-se a impermeabilização.

3. Em seguida, a placa com inclinação Schlüter-KERDI-SHOWER-LT/ -LTS é instalada contra o canal de escoamento KERDI-LINE H, montado com precisão, sobre uma camada de nivelamento suficientemente resistente em betonilha ou enchimento isolante ligado, com a altura adequada, nivelada com a aresta superior do suporte do canal (consultar a ficha de dados do produto 8.8).

   Em alternativa, pode ser instalada uma betonilha inclinada com a altura adequada e retirada sobre a aresta superior do suporte do canal.

4. Para colar a guarnição KERDI, aplica-se a cola vedante KERDI-COLL-L na impermeabilização de superfície que se segue (consultar a ficha de dados do produto 8.4) usando uma talocha dentada de 3 x 3 mm ou 4 x 4 mm. A guarnição KERDI fica, assim, incorporada em toda a superfície.

   Ter em conta o tempo aberto do cimento cola. As ligações de parede também devem ser realizadas corretamente, com fitas de vedação KERDI coladas com KERDI-COLL-L.

Os corpos do canal com comprimento até 120 cm são feitos de aço inoxidável V4A de embutidura profunda (material n.º 1.4404 = AISI 316L). A partir de 130 cm, são fabricados em aço inoxidável V4A esquinado, soldado e decapado (material n.º 1.4404 = AISI 316L). Os corpos do canal estão equipados com um flange de ligação à qual a guarnição KERDI é fixada de fábrica. Esta é uma membrana de impermeabilização de polietileno flexível revestida de ambos os lados com um geotêxtil especial.

Consoante o tipo, as caixas de escoamento são fabricadas em polipropileno (PP) resistente ao impacto ou em acrilonitrilo-butadieno-estireno (ABS).

O sifão é feito de polipropileno (PP) reforçado com fibras.

O suporte do canal é feito de poliestireno (EPS) expandido e resistente à pressão.

Características do material e áreas de aplicação

Os corpos do canal, as molduras e as coberturas estão classificadas na categoria K3, com base na norma DIN EN 1253, como sendo escoamentos de água para edifícios. Esta classificação refere-se a áreas sem tráfego, por ex., zonas húmidas em habitações, lares de idosos, hotéis, escolas, instalações de bases de duche e de lavatórios.

Os corpos do canal, molduras e coberturas são adequados para cadeiras de rodas.

KERDI-LINE em aço inoxidável V4A, escovado (material n.º 1.4404 = AISI 316L) é particularmente indicado quando estão previstas influências mecânicas ou químicas elevadas.

Mas também o aço inoxidável da qualidade 1.4404 não é resistente a todas as agressões químicas, como ácido clorídrico e fluorídrico ou determinadas concentrações de salmoura.

Isto também se aplica, em determinados casos, a piscinas de água salgada. Em determinados casos, a aplicação do sistema de escoamento de águas no pavimento previsto deve ser verificada com base nas influências químicas, mecânicas ou outras influências esperadas. Não utilizar produtos de limpeza agressivos.
