Schlüter-BEKOTEC-EN-FI A silenciosa placa com nódulos para betonilha com isolamento para betonilha

Schlüter-BEKOTEC é a base de assentamento para o piso radiante hidráulico e de baixo consumo energético Schlüter-BEKOTEC-THERM.

A placa com nódulos para betonilha Schlüter-BEKOTEC-EN-FI - assim como as outras placas com nódulo BEKOTEC - cria uma betonilha sem fissuras e funcionalmente segura que constitui a base para revestimentos cerâmicos e de pedra natural permanentemente sem fissuras.

A BEKOTEC-EN-FI é eficiente em vários aspetos:

A inclusão de tubos de aquecimento Schlüter com um diâmetro de 14 ou 16 mm permite flexibilidade. O tubo de aquecimento de 16 mm permite circuitos de aquecimento ligeiramente mais longos.
O isolamento acústico integrado em EPS reduz a transmissão do som de impacto até 28 decibéis.
O isolamento térmico EPS integrado conduz o calor para cima, para dentro da divisão.
Poupa tempo e material durante a montagem.
Graças à sua estrutura de camada fina, é particularmente eficiente em termos energéticos.

Com o Schlüter-BEKOTEC-ENFGI-30, recebe também a placa de compensação correspondente, que simplifica a instalação de tubos de aquecimento no armário de distribuição.

Folha de dados

zoom_out_map search

Função

Schlüter-BEKOTEC é uma tecnologia de instalação segura de revestimentos, para a construção de betonilhas flutuantes e betonilhas radiantes para a instalação de acabamentos em cerâmica e pedra natural, assim como com outros materiais de acabamento, garantindo que não existem fissuras.

Este sistema é baseado na placa de nódulos para betonilha Schlüter-BEKOTEC-EN-23-FI-30, com isolamento térmico melhorado de poliestireno (EPS) com propriedades de isolamento acústico e ao ruído de impacto. A placa com nódulos é instalada diretamente sobre o suporte com capacidade de carga, ou sobre um isolamento térmico convencional.

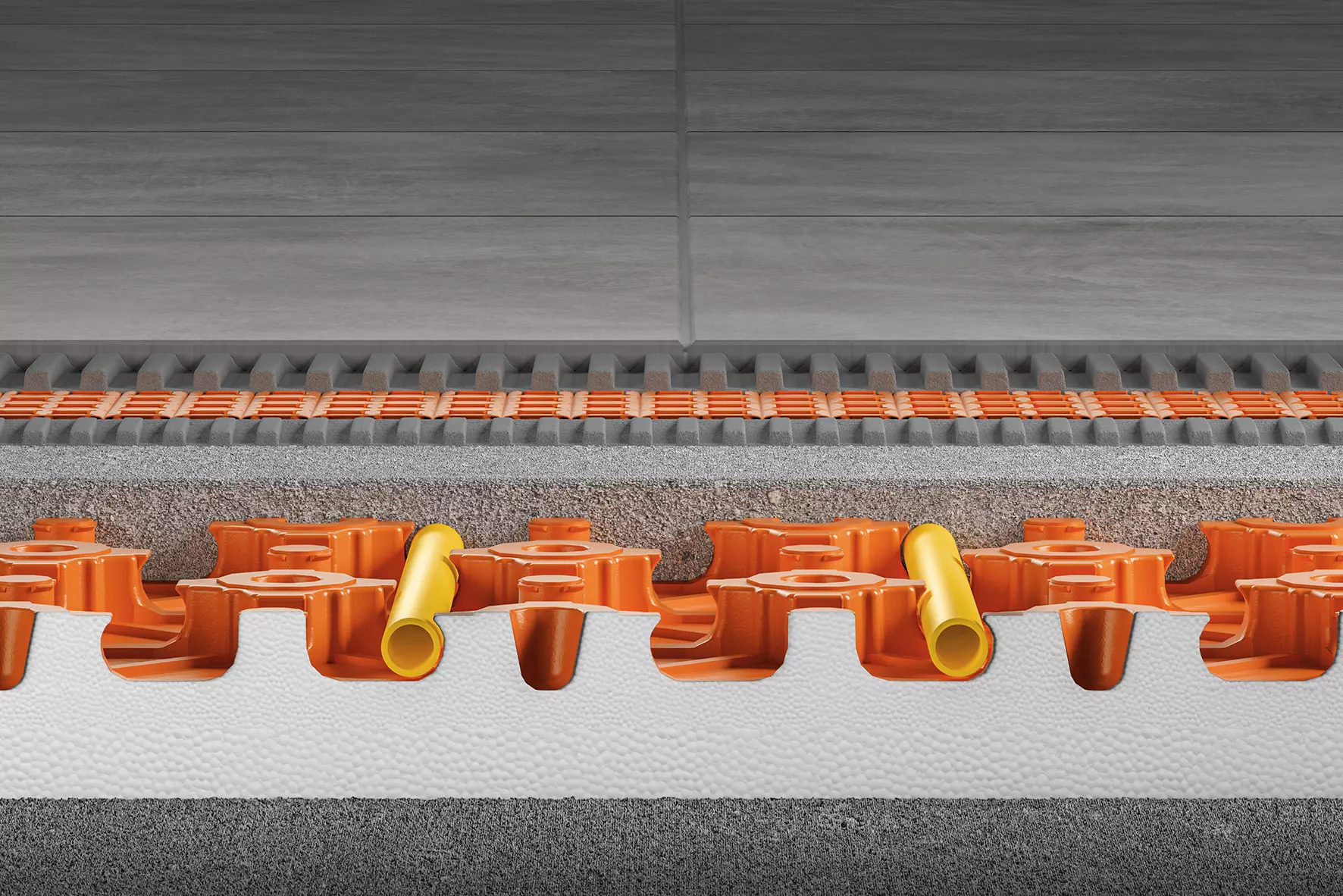

Relativamente à geometria das placas com nódulos BEKOTEC-EN-23-FI-30, existe uma espessura mínima de betonilha de 31 mm entre os nódulos e 8 mm sobre os mesmos. Os nódulos estão dispostos a distâncias que permitem a instalação dos tubos de aquecimento do sistema com 14 mm e 16 mm de diâmetro numa grelha de 75 mm para a realização do pavimento radiante. O piso radiante é fácil de regular e pode ser usado perfeitamente com temperaturas de entrada baixas, pois apenas é necessário aquecer ou arrefecer uma camada de betonilha muito fina (aprox. 58 kg/m² ≙ 28,5 l /m², no caso de uma cobertura de 8 mm).

A retração que ocorre na betonilha durante o endurecimento reduz-se modularmente na grelha de nódulos. As tensões da deformação durante a retração não se repercutem através de fissuras nos revestimentos de acabamento. Por este motivo, é possível prescindir da execução de juntas de contração e de movimento. Assim que seja possível transitar sobre a betonilha de cimento, a lâmina de desacoplamento Schlüter-DITRA (alternativa: Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (betonilha de sulfato de cálcio ≤ 2 CM-%) é colada. Sobre estas membranas pode aplicar-se diretamente a cerâmica ou as placas de pedra natural, mediante o método de camada fina. As juntas de movimento na camada do revestimento devem ser feitas com Schlüter-DILEX com as distâncias necessárias.

Os materiais de revestimento não suscetíveis a fissuras, como parquet ou alcatifa, podem ser colocados diretamente sobre a betonilha após ter sido atingida a humidade residual específica do revestimento.

Instalação

A BEKOTEC-EN-23-FI-30 é colocada sobre uma base plana e com capacidade de carga suficiente. As superfícies de base devem ter uma superfície homogénea e não devem apresentar saliências pontuais (por exemplo, restos de argamassa). Irregularidades maiores podem ser compensadas de antemão mediante betonilhas ou enchimentos adequados. De acordo com os requisitos de isolamento térmico, se necessário, deve ser colocado um isolamento térmico adequado e resistente à pressão (DEO) sobre a base. Não é permitido um isolamento acústico de impacto adicional.
As ligações entre o pavimento e as paredes, assim como a entrega com outros elementos verticais devem ser eliminadas com as cintas perimetrais BEKOTEC-BRS consoante o tipo de betonilha ou a altura da betonilha.
As placas com nódulos BEKOTEC-EN-23-FI-30 têm de ser cortadas à medida na área perimetral. A película de nódulos salientes deve ser removida na zona perimetral da primeira fila. Secções ≥ 30 cm podem ser encaixadas no início da fila seguinte. O encaixe da placa com nódulos é efetuado nos nódulos de união afunilados.

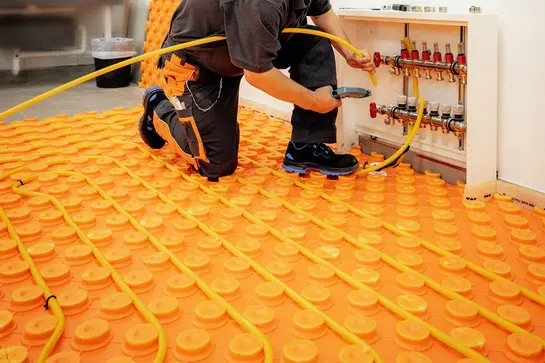

Na área de passagem da porta e na zona do armário, para facilitar a orientação dos tubos, pode ser utilizada a placa de compensação lisa Schlüter-BEKOTEC-ENFGI-30. Esta é também laminada na parte inferior com poliestireno expandido (EPS) de 30 mm. A utilização da régua de ligação de tubos autocolante Schlüter-BEKOTEC-ZRKL permite orientar os tubos de forma exata nesta área.
Para instalar o piso radiante Schlüter-BEKOTEC-THERM, os tubos de aquecimento de sistema com 14 mm ou 16 mm de diâmetro podem ser encaixados entre os nódulos recortados na parte inferior. As distâncias de disposição dos tubos devem ser escolhidas de acordo com a potência de aquecimento necessária, por meio dos gráficos de potência de aquecimento Schlüter-BEKOTEC.
No decorrer da aplicação da betonilha, é colocada betonilha de cimento ou betonilha de sulfato de cálcio com uma cobertura mínima de 8 mm na placa com nódulos. Tanto para as betonilhas de cimento como para as betonilhas de sulfato de cálcio, deve ser mantida uma resistência à compressão de C20 a C35 e uma resistência à tração por flexão de F4, máx. F5. Se uma betonilha de cimento tiver uma classe de retração SW1, também é possível a utilização de produtos com uma resistência à tração por flexão mais elevada. Para compensar diferenças de altura, a espessura da camada pode ser parcialmente aumentada para, no máximo, 25 mm. Ao aplicar uma betonilha fluidificada: observar a disposição cuidadosa das placas com nódulos e cobertura dos cantos de corte/pontos terminais. Evitar deixar escorrer a betonilha para a parte inferior das placas BEKOTEC. Neste caso, devem ser considerados os sistemas aprovados para esta aplicação.
Nota: quaisquer características divergentes da betonilha devem ser esclarecidas previamente em cada projeto junto do nosso departamento técnico e comercial. Caso pretenda evitar a transmissão de ruído de impacto entre duas divisões, a betonilha deve ser separada com o perfil de juntas de dilatação Schlüter-DILEX-DFP.
Imediatamente após ter sido atingida uma rigidez inicial que permita pisar a betonilha de cimento, a membrana de desacoplamento DITRA (alternativa: DITRA-DRAIN 4 ou DITRA-HEAT) pode ser colada observando as instruções de instalação da ficha de dados do produto. Sobre as betonilhas de sulfato de cálcio pode-se instalar a lâmina de desacoplamento assim que seja atingida uma humidade residual ≤ 2 CM-%.
O revestimento cerâmico ou em pedra natural pode ser instalado diretamente na parte superior da membrana de desacoplamento através do método de camada fina. O revestimento deve ser dividido em campos através de juntas de movimento por cima das membranas de desacoplamento, de acordo com os regulamentos aplicáveis. Os perfis de juntas de movimento Schlüter-DILEX-BWB, BWS, KS, AKWS ou F devem ser utilizados para criar as juntas de movimento (cf. informação do produto 4.6 - 4.8, 4.18 e 4.23).
Como junta perimetral flexível na área do pavimento ou da parede deve ser montado o perfil de movimento angular Schlüter-DILEX-EK ou RF (cf. informação do produto 4.14). A saliência da banda perimetral Schlüter-BEKOTEC-BRS tem de ser previamente cortada.
Ao utilizar o pavimento cerâmico climatizado Schlüter-BEKOTEC-THERM como piso radiante, pode-se efectuar a posta em marcha do pavimento, após 7 dias da instalação do acabamento cerâmico. Depois do arranque com 25 °C, a temperatura de entrada pode ser aumentada diariamente em 5 °C, no máximo, até atingir a temperatura máxima de utilização.
Materiais de revestimento sem risco de fissuras (por ex. parquet, alcatifa ou revestimentos plásticos) são colocados sem membrana de desacoplamento diretamente na betonilha BEKOTEC. Para isso, a altura da betonilha tem de ser adaptada à respetiva espessura do material.
Nota: além das respetivas diretivas de instalação aplicáveis, devem ser observadas as humidades residuais da betonilha permitidas para o material de revestimento selecionado.
Pode consultar indicações de instalação detalhadas sobre revestimentos de superfície não cerâmicos no manual técnico da Schlüter-BEKOTEC-THERM ou no nosso departamento técnico e comercial.

Material

Conservação e cuidado

Antes e durante a aplicação da betonilha pode ser necessário proteger a placa com nódulos contra influências mecânicas através de medidas adequadas, por exemplo, placas de isolamento.
Schlüter-BEKOTEC-EN-23-FI-30, ENFGI 30, BRS e BTS são imputrescíveis e não requerem quaisquer cuidados especiais ou manutenção.
Aquando da desmantelamento e reciclagem da BEKOTEC-EN-23-FI-30, a película estampada pode ser separada da placa de suporte de poliestireno.

Transferências

Download	Seleção

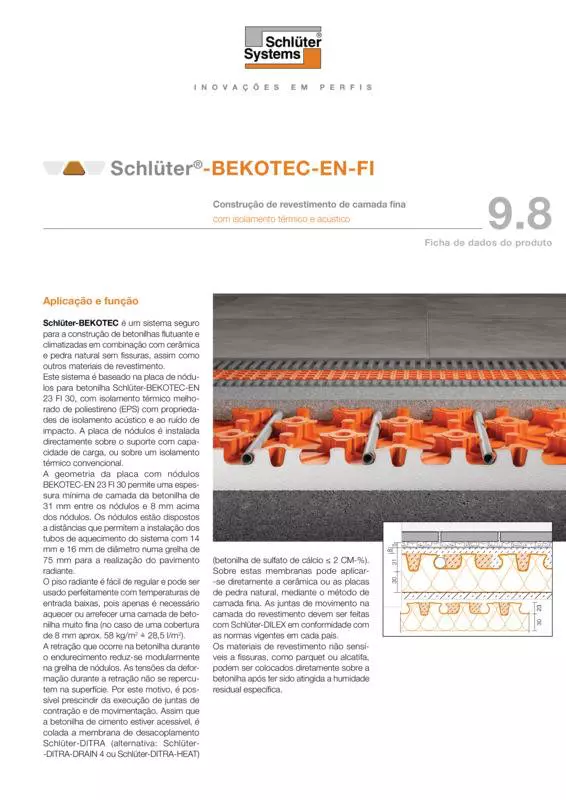

Schlüter-BEKOTEC-EN-FI \| Ficha Técnica 9.8 Ficha de dados do produto - © Schlueter-Systems PDF – 0.33 MB
