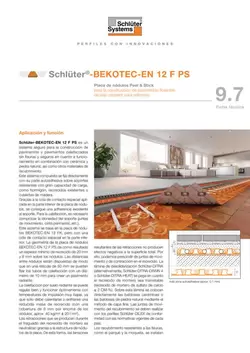

Schlüter-BEKOTEC-EN-FK-PS  A leve placa com nódulos autocolante

Schlüter-BEKOTEC-EN-12-F-PS é uma tecnologia de revestimentos segura como sistema para betonilhas convencionais e aquecidas sem fissuras e funcionais com revestimentos em cerâmica, pedra natural e outros materiais.

Este sistema combinado é instalado diretamente em bases resistentes e com capacidade de suporte de cargas, como betonilhas ou estruturas cobertas com madeira já existentes. A cola de contacto adesiva especial na parte inferior da placa com nódulos garante uma excelente aderência à base. É necessário verificar se a superfície é adequada para aquecimento (juntas de movimentação, bandas perimetrais, etc.).

Este sistema tem como base a placa com nódulos para betonilha BEKOTEC-EN-12-FK, mas com cola de contacto especial na parte inferior. Relativamente à geometria das placas com nódulos BEKOTEC-EN-12-F-PS, existe uma espessura mínima de camada do piso de 20 mm entre os nódulos e 8 mm sobre as mesmas. Os nódulos estão dispostos a distâncias que permitem a instalação dos tubos de aquecimento do sistema com 10 mm de diâmetro numa grelha de 50 mm para a realização do piso radiante.

O piso radiante é fácil de regular e pode ser usado perfeitamente com temperaturas de entrada baixas, pois apenas é necessário aquecer ou arrefecer uma camada de betonilha muito fina (aprox. 40 kg/m² ≙ 20 l/m², no caso de uma cobertura de 8 mm).

A retração que ocorre na betonilha durante o endurecimento reduz-se modularmente na grelha de nódulos. As tensões da deformação durante a retração não conseguem, por isso, atuar em toda a superfície. Por este motivo, é possível prescindir da execução de juntas de contração e dilatação.

Assim que seja possível transitar sobre a betonilha de cimento, a membrana de desacoplamento Schlüter-DITRA (alternativa: Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (betonilha de sulfato de cálcio ≤ 2 CM-%) é colada. Sobre esta membrana pode ser diretamente instalada a cerâmica ou as placas de pedra natural, mediante o método de camada fina. As juntas de movimento na camada do revestimento devem ser feitas com Schlüter-DILEX de acordo com as normas vigentes.

Os materiais de revestimento não suscetíveis a fissuras, como parquet ou alcatifa, podem ser colocados diretamente sobre a betonilha após ter sido atingida a humidade residual específica.
Pode encontrar mais informação detalhada no manual técnico.

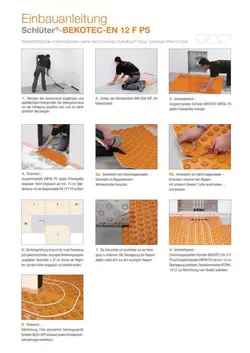

1. A BEKOTEC-EN-12-F-PS é colocada sobre uma base plana e com capacidade de carga suficiente. É necessário verificar a sua limpeza e compatibilidade. Os componentes não propícios a colagem têm de ser removidos. A base deve estar livre de pó antes da instalação, pelo que deve ser cuidadosamente aspirada.

   Nota: não é obrigatório aplicar um primário na base, podendo em caso de necessidade realizar-se um pré-tratamento com dispersão de uso convencional sem grandes elementos como areia de quartzo ou outros. Irregularidades maiores podem ser compensadas de antemão mediante betonilhas ou argamassas de nivelamento adequadas.

2. Nos perímetros do pavimento ou na ligação a móveis deve ser instalada a cinta perimetral Schlüter-BEKOTEC-BRS-808-KSF de 8 mm de espessura. A base de apoio integrada na banda perimetral tem uma tira adesiva na parte inferior. A colagem no pavimento e a tensão prévia da base de apoio faz com que a banda perimetral seja comprimida contra a parede. Ao colar a placa com nódulos BEKOTEC sobre a base adesiva é formada uma ligação que fixa a placa ao pavimento e previne que a betonilha fluidificada passe por baixo durante a instalação.

3. As placas com nódulos BEKOTEC-EN-12-F-PS têm de ser cortadas à medida na área perimetral. Para ligar as placas BEKOTEC, estas são sobrepostas e encaixadas entre si com uma fila de nódulos. Para a colocação da película de nódulos, retirar a película de proteção da BEKOTEC-EN-12-F-PS e colocar a placa por cima da base. A membrana pode ser levantada e reposicionada, desde que a mesma não tenha sido pressionada. Assim que seja exercida pressão, a placa com nódulos é firmemente colada à base pela cola de contacto na parte inferior. Na área das portas e na zona do armário, para facilitar a orientação dos tubos, pode ser utilizada a placa de compensação lisa BEKOTEC-ENFGK-PS. A cola de contacto aplicada no lado traseiro também é utilizada diretamente para a fixação. Com a régua de ligação de tubos autocolante Schlüter-BEKOTEC-ZRKL 10/12, é possível orientar os tubos de forma exata nesta área.

4. Para criar o piso radiante BEKOTEC-THERM, os tubos de aquecimento do sistema com 10 mm de diâmetro podem ser encaixados entre os nódulos recortados na parte traseira. As distâncias de disposição dos tubos devem ser escolhidas de acordo com a potência de aquecimento necessária, por meio dos gráficos de potência de aquecimento BEKOTEC.

5. Ao aplicar a betonilha é colocada betonilha de cimento fresca da classe CT-C25-F4, máx. F5, ou betonilha de sulfato de cálcio CA-C25-F4, máx. F5, com uma cobertura mínima de 8 mm (recomenda-se 0-4 mm de agregado) na placa com nódulos. Para compensar diferenças de altura, a espessura da camada pode ser parcialmente aumentada para, no máximo, 15 mm. Ao aplicar uma betonilha fluidificada: observar a disposição cuidadosa das placas com nódulos e cobertura dos cantos de corte/pontos terminais. Evitar deixar escorrer a betonilha para a parte inferior das placas BEKOTEC.

   Nota: quaisquer características divergentes da betonilha devem ser esclarecidas previamente em cada projeto junto do nosso departamento técnico/comercial. Caso pretenda evitar a transmissão de ruído de impacto entre duas divisões, a betonilha deve ser separada com o perfil de juntas de dilatação Schlüter-DILEX-DFP.

6. Imediatamente após ter sido atingida uma resistência inicial que permita transitar sobre a betonilha de cimento, a membrana de desacoplamento DITRA (alternativa: DITRA-DRAIN 4 ou DITRA-HEAT) pode ser colada observando as instruções de instalação da folha de dados do produto 6.1 (alternativa: 6.2 ou 6.4). As betonilhas de sulfato de cálcio com uma membrana de desacoplamento podem ser revestidas assim que seja atingida uma humidade residual ≤ 2 CM-%.

7. Como junta perimetral flexível na área do pavimento ou da parede deve ser montado o perfil de movimento angular Schlüter-DILEX-EK ou RF (cf. informação do produto 4.14). A saliência da cinta perimetral BEKOTEC-BRS-808-KSF tem de ser previamente cortada.

8. Ao utilizar o pavimento cerâmico climatizado BEKOTEC-THERM como piso radiante, a construção do revestimento pronta já pode ser aquecida após sete dias. Depois do arranque com 25 °C, a temperatura de entrada pode ser aumentada diariamente em 5 °C, no máximo, até atingir a temperatura máxima de utilização.

9. Materiais de revestimento sem risco de fissuras (por ex. parquet, alcatifa ou revestimentos plásticos) são colocados sem membrana de desacoplamento diretamente na betonilha BEKOTEC. Para isso, a altura da betonilha tem de ser adaptada à respetiva espessura do material.

   Nota: além das respetivas diretivas de instalação aplicáveis, devem ser observadas as humidades residuais da betonilha permitidas para o material de revestimento selecionado. Pode consultar indicações de instalação detalhadas sobre revestimentos não cerâmicos no manual técnico da Schlüter-BEKOTEC-THERM ou no nosso departamento técnico e comercial.
