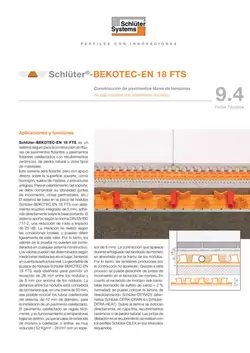

Schlüter-BEKOTEC-EN-FTS  A placa com nódulos para betonilha silenciosa

Schlüter-BEKOTEC-EN 18 FTS é uma tecnologia de revestimentos segura como sistema para betonilhas convencionais e aquecidas sem fissuras e funcionais com revestimentos em cerâmica, pedra natural e outros materiais.

Este sistema é flutuante, pode ser instalado diretamente em superfícies resistentes e com capacidade de suporte de cargas, como betonilhas ou estruturas cobertas com madeira já existentes ou enchimentos adequados (> 100 kPa). É igualmente permitida a utilização de materiais de isolamento térmico adicionais. Antes da instalação, é necessário verificar se a base é adequada para o aquecimento (juntas de movimento, cintas perimetrais, etc.). O sistema baseia-se na placa com nódulos para betonilha BEKOTEC-EN 18 FTS com isolamento acústico de 5 mm integrado, instalado diretamente sobre a superfície portante. Para o sistema, foi determinada uma melhoria do isolamento acústico de 25 dB em conformidade com a norma DIN EN ISO 717-2. O nível de melhoria efetivo da respetiva estrutura depende das condições locais (estrutura da construção). Pode diferir deste valor. Por esse motivo, de forma geral, não é possível aplicar os valores de verificação determinados à situação de construção. Os valores fiáveis só podem ser determinados através de medições diretas no local, tendo em conta a estrutura real da construção. A geometria das placas de nódulos Schlüter-BEKOTEC-EN 18 FTS permite uma espessura mínima de camada do piso. A distância é de 26 mm entre os nódulos e de 8 mm acima deles. As distâncias entre os nódulos estão dispostas de forma a que os tubos de climatização correspondentes (diâmetro de 12 mm) sejam fixados num padrão de 50 mm, para criar uma betonilha aquecida.

O piso radiante é fácil de regular e funciona de forma ideal com temperaturas de entrada baixas. Isso deve-se ao facto de ser necessária apenas uma camada de betonilha muito fina (com uma cobertura de 8 mm, cerca de 52 kg/m² ≙ 26 l/m²) para aquecer ou arrefecer.

Enquanto a betonilha endurece, ocorre um encolhimento. Esta assenta de modo modular numa grelha com nódulos. As tensões da deformação durante a retração não se repercutem através de fissuras nos revestimentos de acabamento. Por conseguinte, neste sistema, não é necessário recorrer a juntas de contração e de movimento. Quando for possível transitar sobre a betonilha de cimento, a membrana de desacoplamento Schlüter-DITRA (alternativa: Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (betonilha de sulfato de cálcio ≤ 2 CM-%) é colada.

Sobre esta membrana pode ser diretamente instalada a cerâmica ou as placas de pedra natural, mediante o método de camada fina. As juntas de movimento na camada do revestimento devem ser feitas com Schlüter-DILEX de acordo com as normas vigentes em cada país.

Os materiais de revestimento resistentes a fissuras (como, por ex., parquet ou alcatifa) são colocados diretamente sobre a betonilha, assim que a humidade residual específica do revestimento for atingida.

Pode encontrar mais informação detalhada no manual técnico.

Dados técnicos

1. Tamanho dos nódulos: aprox. 40 mm
   Intervalo de colocação: 50, 100, 150 mm ...
   Tubos de aquecimento do sistema: ø 12 mm
   Os nódulos apresentam um recorte na parte inferior que permite fixar os tubos de aquecimento de forma segura sem grampos de fixação.
2. Ligações:
   para ligar as placas com nódulos, estas são sobrepostas e encaixadas entre si numa fila de nódulos.
3. Área útil: 1,4 x 0,8 cm = 1,12 m²
   Altura das placas: 23 mm (incl. isolamento acústico de 5 mm)
4. Embalagem: 10 unidades / caixa = 11,2 m²
   O tamanho da caixa é aprox. 1500 x 855 x 185 mm.

• Garantia:
  Ao respeitar as condições de montagem e utilizar corretamente o revestimento, a Schlüter-Systems concede uma garantia de cinco anos para a adequação de utilização e isenção de danos da estrutura do revestimento.
• Revestimento sem fissuras:
  O sistema BEKOTEC está concebido de forma que as tensões contidas da betonilha sejam reduzidas modularmente na grelha da placa com nódulos. Não é necessário um reforço construtivo.
• Construção que evita o levantar do revestimento:
  Com o sistema BEKOTEC, a construção do revestimento está livre de tensões próprias, pelo que está praticamente excluída a ocorrência do levantar do revestimento. Tal aplica-se igualmente a tensões por alteração de temperatura, por ex., em betonilhas aquecidas.
• Betonilha sem juntas:
  Não são necessárias juntas de dilatação na betonilha, uma vez que a betonilha no sistema Schlüter-BEKOTEC reduz as tensões ocorridas uniformemente em toda a superfície.
• Juntas de movimento no padrão de juntas do revestimento cerâmico ou de placas:
  O sistema BEKOTEC adapta as juntas de movimento no decurso da colocação do revestimento cerâmico ou de placas ao padrão de juntas selecionado do revestimento, pois não é necessário respeitar juntas de separação da betonilha no revestimento superior. Para dimensionar as juntas de fraccionamento do revestimento cerâmico, devem-se repeitar as normas e regulamentos de cada país.
• Tempos de construção reduzidos:
  Graças à aplicação das lâminas de desacoplamento, podem-se instalar revestimentos cerâmicos ou de pedra natural com o sistema BEKOTEC logo que a betonilha seja transitável. Ao utilizar a lâmina de desacoplamento DITRA, o pavimento pode ser aquecido 7 dias após a finalização da instalação.
• Menos quantidade de materiais:
  No caso de uma cobertura de betonilha de 8 mm são necessários apenas aprox. 52 kg/m² ≙ 26 l /m² de camada de betonilha. Uma vantagem que se reflete no cálculo estático.
• Piso radiante de reação rápida:
  Comparativamente aos sistemas radiantes convencionais, com o sistema BEKOTEC, a climatização radiante reage mais rapidamente às variações de temperatura, pois a betonilha a aquecer ou a refrigerar é de muito menor espessura. O pavimento radiante pode, por isso, ser operado no modo de baixa temperatura de forma a poupar energia.

1. Schlüter-BEKOTEC-EN 18 FTS é colocado sobre uma base com capacidade de carga suficiente. As superfícies de base devem ter uma superfície homogénea e não devem apresentar saliências pontuais (por exemplo, restos de argamassa). Irregularidades maiores devem ser compensadas de antemão mediante betonilhas ou enchimentos adequados. Se necessário, devem ser instalados isolamentos térmicos adicionais adequados e resistentes à pressão (DEO) sobre a base. Para tal, devem ser observados os requisitos de isolamento térmico. Não é permitido um isolamento acústico de impacto adicional.
2. As ligações entre o pavimento e as paredes, assim como a entrega com outros elementos verticais devem ser eliminadas com as cintas perimetrais BEKOTEC-BRS consoante o tipo de betonilha ou a altura da betonilha. A base de apoio integrada na cinta perimetral apresenta para a fixação uma tira adesiva na parte superior e inferior. A colagem da cinta perimetral na base e a tensão prévia da base de apoio faz com que a cinta perimetral seja comprimida contra a parede. Através da colocação da placa de nódulos BEKOTEC sobre a base adesiva é formada uma ligação que fixa a placa ao pavimento e previne que a betonilha fluidificada passe por baixo durante a instalação.
3. Para evitar pontes acústicas, as placas com nódulos BEKOTEC-EN 18 FTS têm de ser cortadas à medida na área perimetral. Encaixar as placas de nódulo nos nódulos de união afunilados na área de bordo para efetuar a ligação (ver fotografia).

   Na área de passagem da porta e na zona do armário, pode utiliza-se a placa de compensação lisa Schlüter-BEKOTEC-EN 18 FGTS 5 para facilitar a passagem dos tubos. Esta é colocada por baixo das placas com nódulos e fixada com fitas adesivas duplas. Se necessário, o isolamento acústico da placa com nódulos deve ser removido com precisão nos locais de transição. Com a régua de ligação de tubos autocolante Schlüter-BEKOTEC-ZRKL 10/12, é possível orientar os tubos de forma exata nesta área.
4. Para a instalação do piso radiante BEKOTEC-THERM, os tubos de aquecimento correspondentes são encaixados entre os nódulos recortados. Selecionar as distâncias de disposição dos tubos de acordo com a potência de aquecimento necessária, por meio dos gráficos de potência de aquecimento BEKOTEC.
5. Na aplicação da betonilha, é colocada betonilha de cimento ou betonilha de sulfato de cálcio com uma cobertura mínima de 8 mm na placa com nódulos. Tanto para as betonilhas de cimento como para uma betonilha de sulfato de cálcio, deve ser mantida uma resistência à compressão de C20 a C35 e uma resistência à tração por flexão de F4, máx. F5. Se uma betonilha de cimento tiver uma classe de retração SW1, também é possível a utilização de produtos com uma resistência à tração por flexão mais elevada. Para compensar diferenças de altura, a espessura da camada pode ser parcialmente aumentada para, no máximo, 20 mm. Também podem ser utilizadas betonilhas fluidificadas CAF/CTF adequadas com a respetiva especificação. Os sistemas aprovados para esta aplicação devem ser observados aqui.

   Nota: deve esclarecer previamente em cada projeto quaisquer características divergentes da betonilha junto do nosso departamento técnico/comercial.

   Caso pretenda evitar a transmissão de ruído de impacto entre duas divisões, a betonilha deve ser separada com o perfil de juntas de dilatação Schlüter-DILEX-DFP.
6. Assim que a rigidez inicial for atingida e a betonilha de cimento estiver pronta para ser pisada, a membrana de desacoplamento DITRA (em alternativa: DITRA-DRAIN 4 ou DITRA-HEAT) deve ser colada, respeitando as instruções de aplicação constantes das fichas de dados dos produtos. Sobre as betonilhas de sulfato de cálcio pode-se instalar a membrana de desacoplamento assim que seja atingida uma humidade residual ≤ 2 CM-%.
7. É possível instalar cerâmica ou pedra natural na parte superior da membrana de desacoplamento através do método de camada fina. O revestimento deve ser dividido em campos pela membrana de desacoplamento através de juntas de movimentação por cima das membranas de desacoplamento, de acordo com os regulamentos aplicáveis. Para a realização das juntas de movimentação, podem ser utilizados os perfis Schlüter-DILEX-BWB, -BWS, -KS, -AKWS ou -F (ver informações sobre o produto 4.6–4.8, 4.18 e 4.23). Na zona de transição entre o pavimento e a parede, deve ser instalado o perfil de movimento angular Schlüter-DILEX-EK ou RF (cf. ficha de dados técnicos 4.14) como cinta perimetral flexível. Corte previamente a parte saliente da cinta perimetral BEKOTEC-BRS 808 KSF.
8. Ao utilizar o pavimento cerâmico climatizado Schlüter-BEKOTEC-THERM como piso radiante, pode-se efectuar o arranque após 7 dias da instalação do acabamento cerâmico. Depois do arranque com 25 °C, a temperatura de entrada pode ser aumentada diariamente em 5 °C, no máximo, até atingir a temperatura máxima de utilização.
9. Materiais de revestimento sem risco de fissuras (por ex. parquet, alcatifa ou revestimentos plásticos) são colocados sem membrana de desacoplamento diretamente na betonilha BEKOTEC. Ao fazê-lo, adapte a altura da betonilha às espessuras dos materiais em questão.

   Nota: além das respetivas diretivas de instalação aplicáveis, deve observar as humidades residuais da betonilha permitidas para o material de revestimento selecionado. Pode consultar indicações de instalação detalhadas sobre revestimentos de superfície não cerâmicos no manual técnico da Schlüter-BEKOTEC-THERM ou com o nosso departamento técnico e comercial.

Schlüter-BEKOTEC-EN 18 FTS com um isolamento acústico de 5 mm é fabricada com uma película estampada de polietileno resistente à pressão. O velo de isolamento acústico é composto por uma mistura de tecidos têxteis especial. A Schlüter-BEKOTEC-EN 18 FTS é adequada para betonilhas de colocação universal à base de cimento ou anidrite, bem como para betonilha fluidificada.
