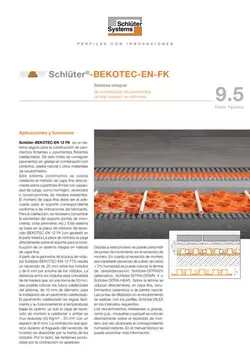

Schlüter-BEKOTEC-EN-FK  A placa com nódulos para betonilha ultraleve

Schlüter-BEKOTEC-EN 12 FK é a tecnologia de revestimentos segura como sistema para betonilhas convencionais e aquecidas e funcionais. Isto permite revestimentos sem fissuras em cerâmica, pedra natural e outros materiais de revestimento.

Este sistema combinado é instalado, através do método de camada fina, diretamente em superfícies resistentes e com capacidade de suporte de cargas, como betonilhas ou estruturas cobertas com madeira já existentes. O cimento cola tem de ser adequado para a respetiva base de betonilha, de acordo com as indicações do fabricante. É necessário verificar se a superfície é adequada para aquecimento (juntas de movimentação, bandas perimetrais, etc.).

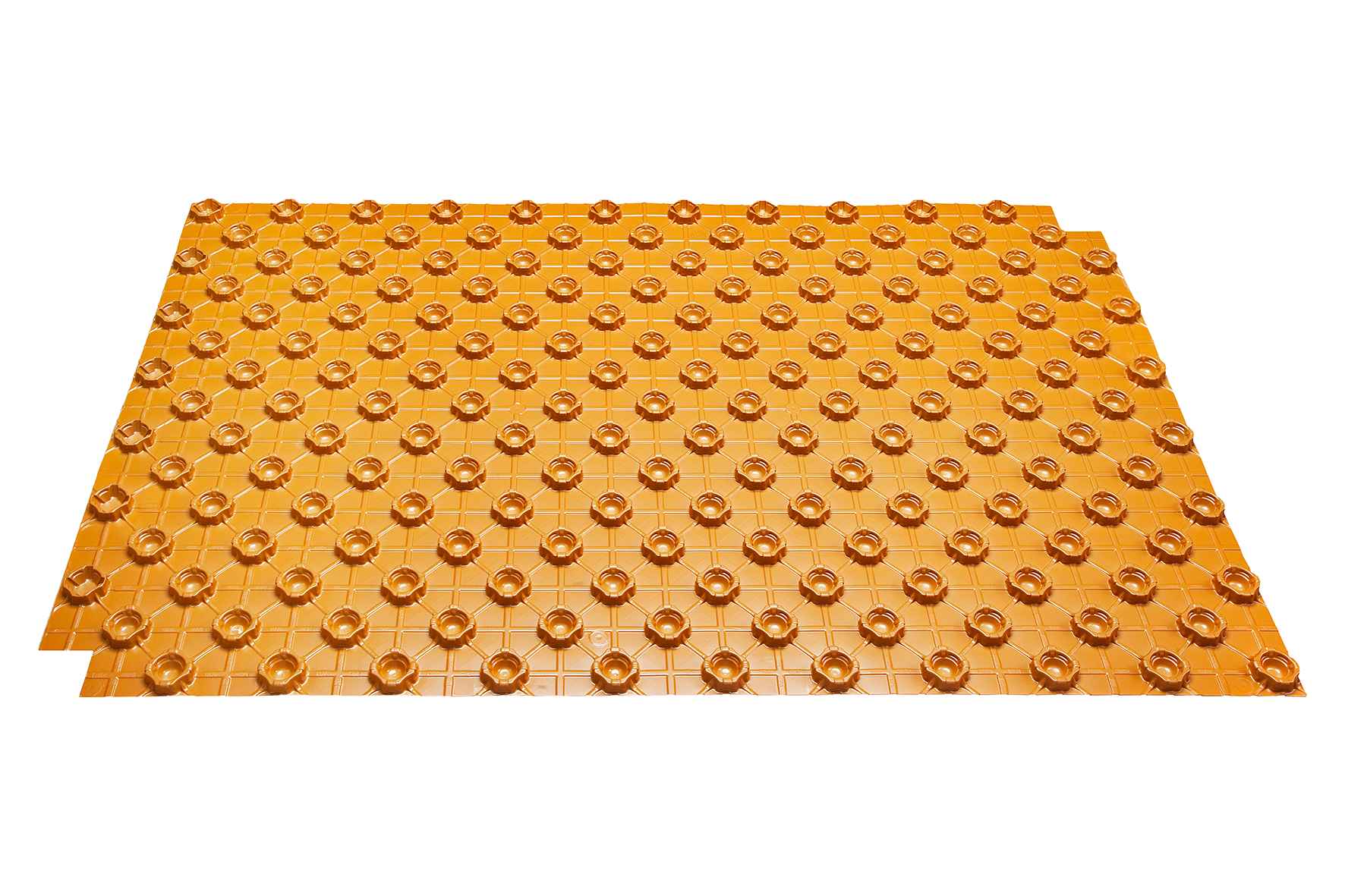

Este sistema tem como base a placa com nódulos para betonilha BEKOTEC-EN 12 FK com velo na parte inferior. A geometria das placas de nódulos Schlüter-BEKOTEC-EN 12 FK permite uma espessura mínima de camada do piso de 20 mm entre os nódulos e uma cobertura mínima de 8 mm dos mesmos. Os nódulos estão dispostos a distâncias que permitem a instalação dos tubos de aquecimento do sistema com 10 mm de diâmetro numa grelha de 50 mm para a realização do piso radiante.

O piso radiante é fácil de regular e pode ser usado perfeitamente com temperaturas de entrada baixas, pois apenas é necessário aquecer ou arrefecer uma camada de betonilha muito fina (aprox. 40 kg/m² ≙ 20 l /m², no caso de uma cobertura de 8 mm).

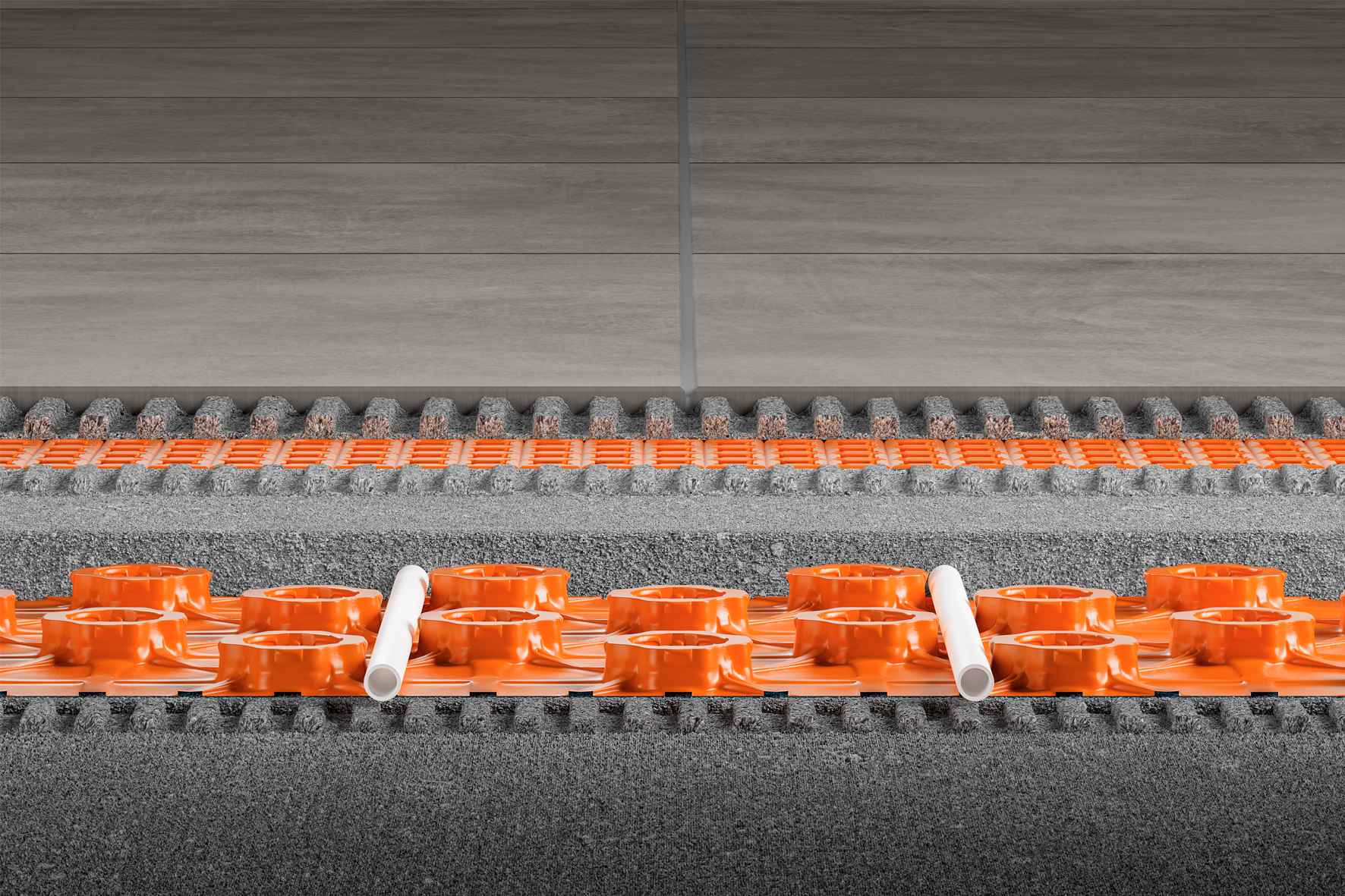

A retração que ocorre na betonilha durante o endurecimento reduz-se modularmente na grelha de nódulos. As tensões da deformação durante a retração não se repercutem através de fissuras nos revestimentos de acabamento. Por este motivo, é possível prescindir da execução de juntas de contração e de movimento. Assim que seja possível transitar sobre a betonilha de cimento, a lâmina de desacoplamento Schlüter-DITRA (alternativa: Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (betonilha de sulfato de cálcio ≤ 2 CM-%) é colada. Sobre esta membrana pode ser diretamente instalada a cerâmica ou as placas de pedra natural, mediante o método de camada fina. As juntas de movimento na camada do revestimento devem ser feitas com Schlüter-DILEX com as distâncias necessárias.

Os materiais de revestimento não suscetíveis a fissuras, como parquet ou alcatifa, podem ser colocados diretamente sobre a betonilha após ter sido atingida a humidade residual específica.

Encontra mais informação detalhada no manual técnico.

Dados técnicos

1. Tamanho dos nódulos: aprox. 44 mm
   Intervalo de colocação: 50, 100, 150 mm ...
   Tubos de aquecimento do sistema: ø 10 mm
   Os nódulos apresentam um recorte na parte traseira que permite fixar os tubos de aquecimento de forma segura sem grampos de fixação.
2. Ligações:
   para ligar as placas com nódulos, estas são sobrepostas e encaixadas entre si numa fila de nódulos.
3. Área útil: 1,1 x 0,7 cm = 0,77 m²
   Altura das placas: 12 mm

1. Embalagem: 10 unidades / caixa = 7,7 m²
   O tamanho da caixa é aprox. 1160 x 800 x 80 mm.

• Garantia:
  Ao respeitar as condições de montagem e usar corretamente o revestimento, a Schlüter-Systems concede uma garantia de cinco anos para a adequação de utilização e isenção de danos da estrutura do revestimento.
• Revestimento sem fissuras:
  O sistema BEKOTEC está concebido de forma que as tensões contidas da betonilha sejam reduzidas modularmente na grelha da placa com nódulos. Não é necessário um reforço construtivo.
• Construção que evita o levantar do revestimento:
  Com o sistema BEKOTEC, a construção do revestimento está livre de tensões próprias, pelo que está praticamente excluída a ocorrência do levantar do revestimento. Tal aplica-se igualmente a tensões por alteração de temperatura, por ex., em betonilhas aquecidas.
• Betonilha sem juntas:
  Não são necessárias juntas de dilatação na betonilha, uma vez que a betonilha no sistema Schlüter-BEKOTEC reduz as tensões ocorridas uniformemente em toda a superfície.
• Juntas de movimento no padrão de juntas do revestimento cerâmico ou de placas:
  O sistema BEKOTEC adapta as juntas de movimento no decurso da colocação do revestimento cerâmico ou de placas ao padrão de juntas selecionado do revestimento, pois não é necessário respeitar juntas de separação da betonilha no revestimento superior. Basta respeitar as regras gerais para a medição dos remates de campos.
• Tempos de construção reduzidos:
  Juntamente com a membrana de desacoplamento, a betonilha feita de acordo com o sistema Schlüter-BEKOTEC pode ser revestida com cerâmica, pedra natural ou pedra sintética logo que seja transitável. Um piso radiante pode ser operado já sete dias após a conclusão do revestimento.
• Menor quantidade de materiais:
  No caso de uma cobertura de betonilha de 8 mm são necessários apenas aprox. 40 kg/m² ≙ 20 l /m² de camada de betonilha.
• Piso radiante de reação rápida:
  Uma estrutura de revestimento fabricada conforme o sistema BEKOTEC juntamente com um piso radiante reage mais rapidamente a alterações de temperatura comparativamente a betonilhas de aquecimento convencionais, já que, consoante as versões, uma medida claramente inferior é aquecida ou arrefecida. O piso radiante pode, por isso, ser operado no modo de baixa temperatura de forma a poupar energia.

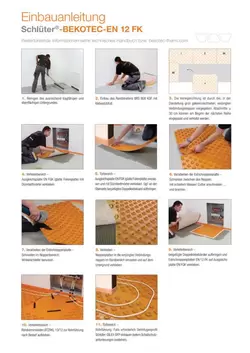

1. Schlüter-BEKOTEC-EN 12 FK é instalada, através do método de camada fina e devido ao velo na parte inferior, em superfícies com capacidade de suporte de cargas e niveladas. A base tem de estar isenta de elementos que impeçam a aderência e ser resistente e plana. Antes da colocação da BEKOTEC-EN 12 FK, têm de ser tomadas eventuais medidas de nivelação.

   A escolha do cimento cola com o qual a BEKOTEC-EN 12 FK deverá ser instalada depende do tipo de base. O cimento cola tem de aderir à base e fixar-se mecanicamente à camada de velo da BEKOTEC-EN 12 FK. Na maioria das bases pode ser utilizado um cimento cola de base hidráulica em método de camada fina. As eventuais incompatibilidades entre os materiais têm de ser analisadas. O cimento cola em método de camada fina é aplicado na base com uma talocha dentada (recomendação 6 x 6 mm).

2. Nos bordos do revestimento em paredes ascendentes ou móveis deve ser instalada a banda perimetral Schlüter-BEKOTEC-BRS 808 KSF de 8 mm de espessura.

   A base de apoio integrada na banda perimetral tem uma tira adesiva na parte inferior. A colagem no pavimento e a tensão prévia da base de apoio faz com que a banda perimetral seja comprimida contra a parede. Ao colar a placa com nódulos BEKOTEC sobre a base adesiva é formada uma ligação que fixa a placa ao pavimento e previne que a betonilha fluidificada passe por baixo durante a instalação.

3. As placas com nódulos BEKOTEC-EN 12 FK são embebidas em toda a superfície com o velo na cola aplicada. Ter em conta o tempo aberto do cimento cola. As placas com nódulos BEKOTEC-EN 12 FK têm de ser cortadas à medida na área perimetral. Para ligar as placas BEKOTEC, estas são sobrepostas e encaixadas entre si com uma fila de nódulos (vide fotografia).

   Para facilitar a disposição dos tubos na área das portas e na zona do armário, de distribuição, pode ser utilizada a placa de nivelação lisa Schlüter-BEKOTEC-ENFGK, que é colada diretamente com o velo da parte inferior à superfície com capacidade de suporte de cargas e nivelada. Para a fixação das placas com nódulos é eventualmente necessário utilizar o adesivo de dupla face incluído no volume de fornecimento na superfície da placa de nivelação. Com a régua de ligação de tubos autocolante Schlüter-BEKOTEC-ZRKL 10/12, é possível orientar os tubos de forma exata nesta área.

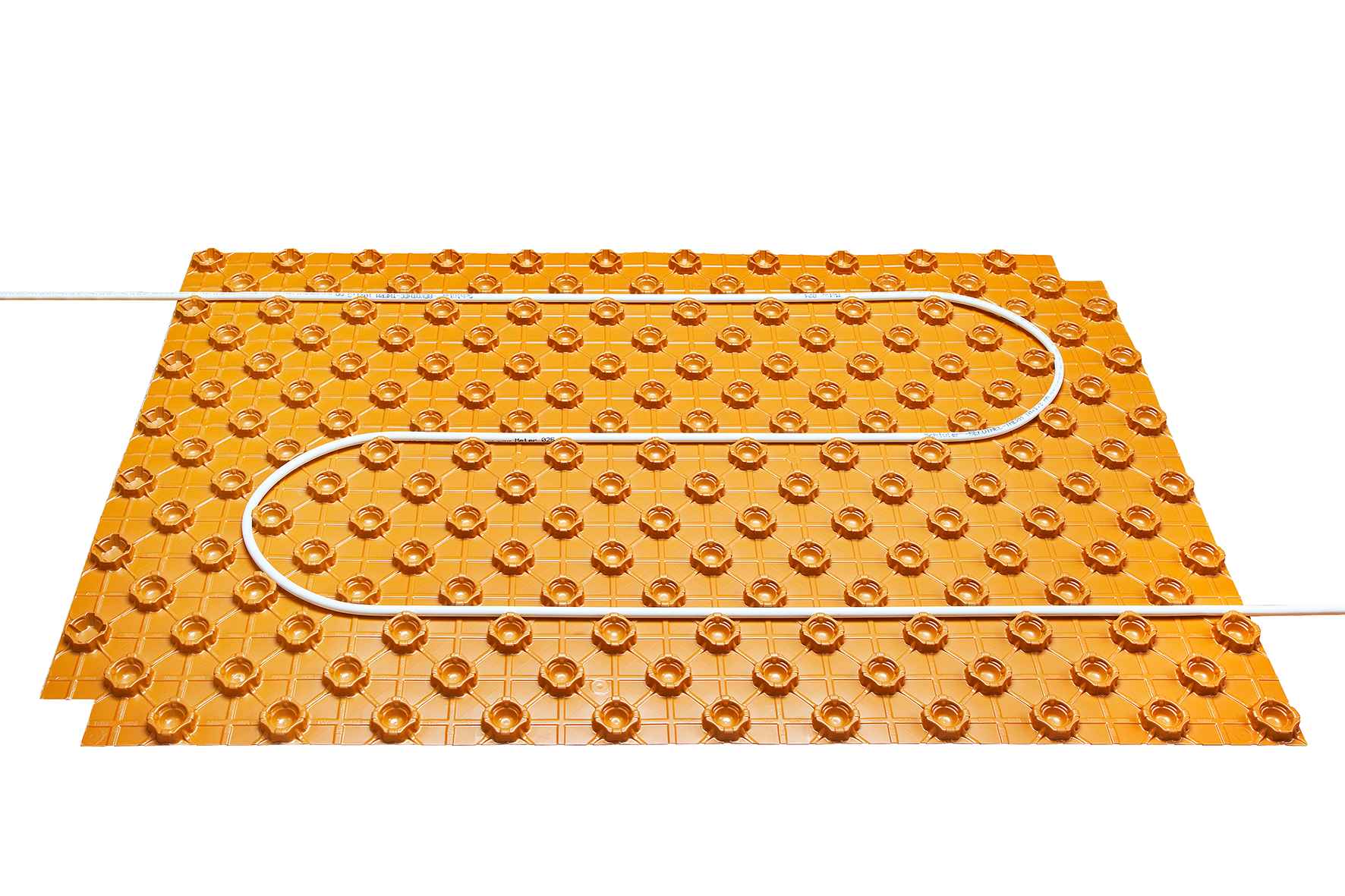

4. Para instalar o piso radiante Schlüter-BEKOTEC-THERM, os tubos de aquecimento de sistema com 10 mm de diâmetro podem ser encaixados entre os nódulos recortados na parte inferior. As distâncias de disposição dos tubos devem ser escolhidas de acordo com a potência de aquecimento necessária, por meio dos gráficos de potência de aquecimento BEKOTEC.
5. Ao aplicar a betonilha é colocada betonilha de cimento fresca da classe CT-C25-F4, máx. F5, ou betonilha de sulfato de cálcio CA-C25-F4, máx. F5, com uma cobertura mínima de 8 mm (recomenda-se 0-4 mm de agregado) na placa com nódulos. Para compensar diferenças de altura, a espessura da camada pode ser parcialmente aumentada para, no máximo, 15 mm. Também podem ser utilizadas betonilhas fluidificadas CAF/CTF adequadas com a respetiva especificação. Neste caso, devem ser considerados os sistemas aprovados para esta aplicação.

   Nota: quaisquer características divergentes da betonilha devem ser esclarecidas previamente em cada projeto junto do nosso departamento técnico/comercial .

   Caso pretenda evitar a transmissão de ruído de impacto entre duas divisões, a betonilha deve ser separada com o perfil de juntas de dilatação Schlüter-DILEX-DFP.

6. Imediatamente após ter sido atingida uma resistência inicial que permita transitar sobre a betonilha de cimento, a membrana de desacoplamento Schlüter-DITRA (alternativa: Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) pode ser colada observando as instruções de instalação da folha de dados do produto 6.1 (alternativa: 6.2 ou 6.4). As betonilhas de sulfato de cálcio podem ser colocadas com uma membrana de desacoplamento, assim que seja atingida uma humidade residual ≤ 2 CM-%.
7. Como junta perimetral flexível na área do pavimento ou da parede deve ser montado o perfil de movimento angular Schlüter-DILEX-EK ou RF (cf. informação do produto 4.14). A saliência da banda perimetral BEKOTEC-BRS 808 KSF tem de ser previamente cortada.
8. Ao utilizar o pavimento cerâmico climatizado BEKOTEC-THERM como piso radiante, a construção do revestimento pronta já pode ser aquecida após sete dias. Depois do arranque com 25 °C, a temperatura de entrada pode ser aumentada diariamente em 5 °C, no máximo, até atingir a temperatura máxima de utilização.
9. Materiais de revestimento sem risco de fissuras (por ex. parquet, alcatifa ou revestimentos plásticos) são colocados sem membrana de desacoplamento diretamente na betonilha BEKOTEC. Para isso, a altura da betonilha tem de ser adaptada à respetiva espessura do material.
   Nota: além das respetivas diretivas de instalação aplicáveis, devem ser observadas as humidades residuais da betonilha permitidas para o material de revestimento selecionado. Pode consultar indicações de instalação detalhadas sobre revestimentos não cerâmicos no manual técnico da Schlüter-BEKOTEC-THERM ou no nosso departamento técnico e comercial.

Schlüter-BEKOTEC-EN 12 FK é uma película termoformada em poliestireno com velo resistente à pressão e adequada para a utilização de betonilhas de colocação convencional em cimento ou anidrite, bem como para betonilha fluidificada.
