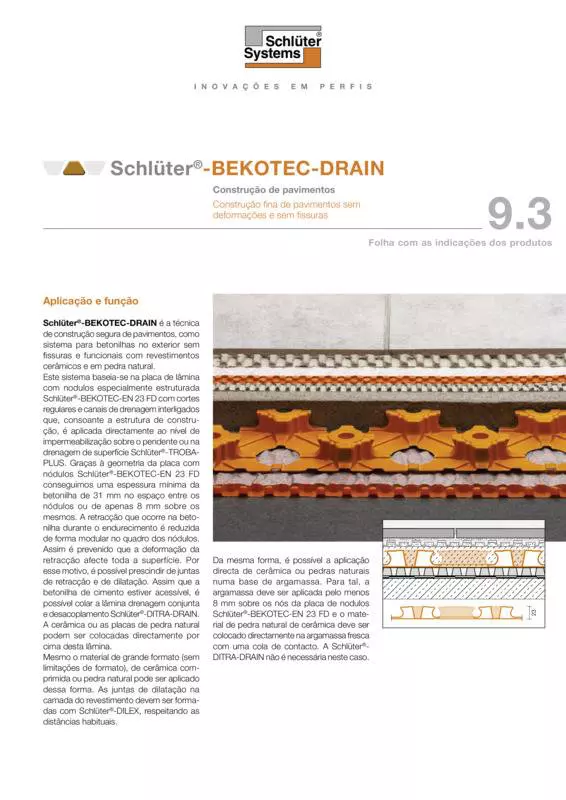

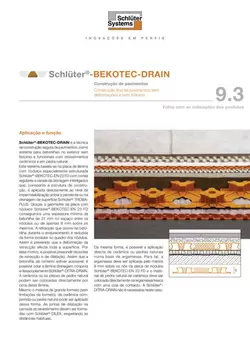

Schlüter-BEKOTEC-DRAIN  Placa com nódulos para betonilha para espaços exteriores

Schlüter-BEKOTEC-DRAIN é a tecnologia de aplicação de revestimentos, como sistema para betonilhas flutuantes funcionalmente seguras em áreas exteriores, e permite revestimentos permanentemente sem fissuras em cerâmica e pedra natural.

Este sistema tem como base a placa de película de nódulos especialmente estruturada Schlüter-BEKOTEC-EN 23 FD com aberturas regulares e canais de drenagem comunicantes que é, conforme a estrutura de construção, instalada diretamente no pendente ao nível da impermeabilização ou sobre a superfície de drenagem Schlüter-TROBA-PLUS. A geometria das placas de nódulos Schlüter-BEKOTEC-EN 23 FD permite uma espessura mínima de camada do piso de 31 mm entre os nódulos e uma cobertura mínima de 8 mm dos mesmos.

A retração que ocorre na betonilha durante o endurecimento reduz-se modularmente na grelha de nódulos. As tensões da deformação durante a retração não se repercutem através de fissuras nos revestimentos de acabamento. Por este motivo, é possível prescindir da execução de juntas de contração e de movimento. Assim que a betonilha de cimento seja transitável é possível colar a membrana de drenagem e desacoplamento Schlüter-DITRA-DRAIN. Por cima é possível instalar diretamente cerâmica ou placas de pedra natural.

É também assim, possível instalar material de grandes formatos (sem limite de formatos) de cerâmica, porcelanato ou pedra natural.

As juntas de movimento na camada do revestimento devem ser feitas com Schlüter-DILEX com as distâncias necessárias.

É também possível instalar diretamente cerâmica ou placas de pedra natural com cimento cola. Para tal, a betonilha tem de ser aplicada, no mínimo, 8 mm sobre os nódulos da placa de nódulos Schlüter-BEKOTEC-EN 23 FD e o material cerâmico ou em pedra natural pode ser instalado com um ligante diretamente no cimento cola fresco. Neste caso, não é necessária a Schlüter-DITRA-DRAIN.

Dados técnicos

1. Tamanho dos nódulos: aprox. 65 mm
2. Tamanho dos orifícios: aprox. 50 mm
3. Ligações: para ligar as placas com nódulos, estas são sobrepostas e encaixadas entre si numa fila de nódulos.
4. Área útil: 1,2 x 0,9 cm = 1,08 m²
   Altura das placas: 23 mm
5. Embalagem: 10 unidades / caixa = 10,8 m²
   O tamanho da caixa é aprox. 1355 x 1020 x 195 mm.

• Garantia:
  Ao respeitar as condições de montagem e usar corretamente o revestimento, a Schlüter-Systems concede uma garantia de cinco anos para a adequação de utilização e isenção de danos da estrutura do revestimento. Caso necessário, pode requerer o respetivo formulário contratual.
• Revestimento sem fissuras:
  O sistema Schlüter-BEKOTEC-DRAIN foi concebido de forma que as tensões de pressão da betonilha sejam reduzidas modularmente na grelha da película de nódulos. Prescinde-se da inserção de um reforço construtivo.
• Escoamento:
  A água que penetra através da estrutura de revestimento pode passar através dos orifícios dos nódulos até à impermeabilização na pendente ou até ao nível de drenagem, onde pode escoar sem pressão para as cavidades em forma de abóbada até ao escoamento.
• Previne o levantar do revestimento:
  Com o sistema Schlüter-BEKOTEC-DRAIN, a construção do revestimento está livre de tensões próprias, pelo que está excluída a ocorrência do levantar do revestimento. Tal aplica-se igualmente a tensões por alteração de temperatura, por ex., em espaços exteriores.
• Betonilha sem juntas:
  Pode prescindir-se de juntas de dilatação na betonilha, uma vez que a betonilha no sistema Schlüter-BEKOTEC-DRAIN reduz as tensões ocorridas uniformemente em toda a superfície.
• Juntas de movimentação conforme o padrão de juntas do revestimento:
  No caso do sistema Schlüter-BEKOTEC, o sistema é capaz de adaptar as juntas de movimento no decurso da instalação do revestimento cerâmico ou de placas à grelha de juntas selecionada do revestimento, pois não é necessário respeitar juntas de separação da betonilha no revestimento superior.
  Têm apenas de ser respeitadas as regras gerais para o dimensionamento dos campos do revestimento.
• Tempos de construção curtos:
  Juntamente com a membrana de desacoplamento Schlüter-DITRA-DRAIN, a betonilha feita de acordo com o sistema Schlüter-BEKOTEC-DRAIN pode ser revestida com cerâmica, pedra natural ou pedra sintética logo que seja transitável.
• Altura de construção reduzida:
  O sistema Schlüter-BEKOTEC permite poupar até 20 mm de altura em comparação com uma betonilha exterior, conforme a DIN 18 560-2.
• Menos material e peso:
  Uma redução da espessura da betonilha em 20 mm permite economizar 2,0 m³, ou seja aprox. 4,0 t de peso, em 100 m². Uma vantagem que se espelha no cálculo estático.
• Utilidade comprovada:
  O funcionamento e a utilidade sem falhas do sistema Schlüter-BEKOTEC – em especial a remoção segura das cargas de passagem aplicadas – foram comprovadas pelo relatório de auditoria de um organismo acreditado.

1. Como base para a Schlüter-BEKOTEC-DRAIN é necessário um declive no nível de impermeabilização.
2. Nos bordos do revestimento em paredes ascendentes ou móveis deve ser instalada a banda perimetral Schlüter-BEKOTEC-BRS 808 KSF de 8 mm de espessura. A base de apoio integrada na banda perimetral apresenta uma tira adesiva na parte superior e inferior para a fixação. A colagem no pavimento e a tensão prévia da base de apoio faz com que a banda perimetral seja comprimida contra a parede.
3. Instalar primeiro a drenagem de superfície capilarmente passiva Schlüter-TROBA-PLUS sobre o nível de impermeabilização.
4. As placas com nódulos Schlüter-BEKOTEC-EN 23 FD são então instaladas sobre drenagem de superfície Schlüter-TROBA-PLUS e ligadas entre si com uma fila de nódulos sobreposta. Nos bordos, as placas são cortadas à medida.
   Nota: as placas com nódulos Schlüter-BEKOTEC-EN 23 FD dispõem de canais de drenagem comunicantes, mas não são um sistema de drenagem capilarmente passivo.

Instalação com cimento e cola em método de camada fina

5. Sobre as placas com nódulos Schlüter-BEKOTEC-EN 23 FD é colocada uma betonilha de cimento da classe de resistência ≤ CT-C25-F4 (ZE 20), que cubra os nódulos no mínimo 8 mm e no máximo 25 mm. O ideal são 8 até 15 mm. A resistência à flexão da betonilha F5 não deve ser excedida.
   Nota: a betonilha deve ser protegida da radiação solar direta. Devem também ser tomadas medidas comuns contra outras condições meteorológicas adversas.
6. Logo após alcançar uma resistência inicial que permita a transição da betonilha de cimento (geralmente após aprox. 24 horas), é possível colar a membrana de drenagem e de desacoplamento Schlüter-DITRA-DRAIN conforme as recomendações da informação de produto 6.2.
   Nota: também é possível utilizar betonilha de drenagem com as respetivas características. Nesse caso - consoante o tamanho do grão - é necessária uma maior cobertura dos nódulos de, no mínimo, 8 mm.
7. É possível instalar cerâmica ou pedra natural na parte superior da Schlüter-DITRA-DRAIN através do método de camada fina. O revestimento deve ser dividido em campos através de juntas de movimento por cima das membranas de desacoplamento, de acordo com os regulamentos aplicáveis. Os perfis de juntas de dilatação Schlüter-DILEX-BWB e KS devem ser utilizados para efetuar juntas de movimentação (cf. ficha de dados técnicos 4.6 ou 4.8).
8. Como junta perimetral flexível na área do remate pavimento/parede deve ser montado o perfil de movimento angular Schlüter-DILEX-EK, RF ou EKE ou EF (cf. fichas de dados técnicos). A saliência da banda perimetral Schlüter-BEKOTEC-BRS tem de ser previamente cortada.

Instalação diretamente no cimento cola

5. Utilizar betonilha ou uma camada grossa e nivelada de cimento cola. Também é possível utilizar uma betonilha de drenagem adequada. Nesse caso - consoante o tamanho do grão - é necessária uma maior cobertura dos nódulos de, no mínimo, 8 mm.
6. Aplicar também material na parte inferior do revestimento.
7. O revestimento é colocado e batido com um martelo na camada fresca de cimento cola.
   O revestimento deve ser dividido em campos através de juntas de movimentação, de acordo com os regulamentos aplicáveis. Como juntas de movimento devem ser utilizados os perfis de juntas de movimentação Schlüter-DILEX-BWB-KS ou MP (cf. ficha de dados técnicos 4.6, 4.8 ou 4.3) ou uma junta elástica. Na zona da junta de movimento, o cimento cola deve ser separado com um corte com a colher, sobre os nódulos.
8. Como junta perimetral flexível na área do remate pavimento/parede deve ser montado o perfil de movimento angular Schlüter-DILEX-EK, RF ou EKE ou EF (cf. informações do produto) ou instalada uma junta elástica. A saliência da banda perimetral Schlüter-BEKOTEC-BRS tem de ser previamente cortada.

Schlüter-BEKOTEC-EN 23 FD é uma película termoformada em polistireno resistente à pressão e adequada para a utilização de betonilhas de cimento convencionais.
