Schlüter-BEKOTEC-EN  A placa com nódulos para betonilha com isolamento para betonilha

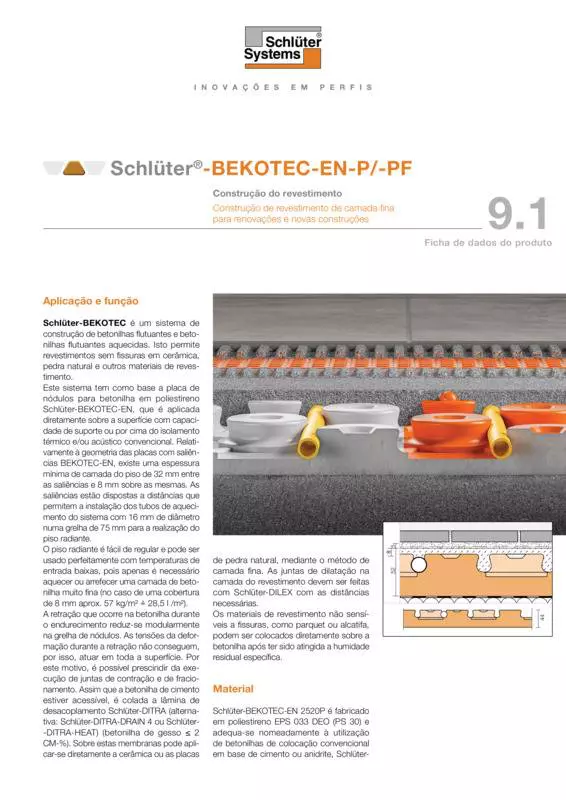

Schlüter-BEKOTEC é uma tecnologia de produção de revestimentos segura como sistema para betonilhas aquecidas e pisos flutuantes e radiantes seguro a nível funcional e sem fissuras com revestimentos em cerâmica, pedra natural e outros materiais.

Este sistema tem como base a placa com nódulos para betonilha em poliestireno Schlüter-BEKOTEC-EN, que é aplicada diretamente sobre a superfície com capacidade de suporte ou por cima do isolamento térmico e/ou acústico convencional. Relativamente à geometria das placas com nódulos BEKOTEC-EN, existe uma espessura mínima de camada do piso de 32 mm entre os nódulos e 8 mm sobre os mesmos. Os nódulos estão dispostos a distâncias que permitem a instalação dos tubos de aquecimento do sistema com 16 mm de diâmetro num padrão de 75 mm para a realização do piso radiante.

O piso radiante é fácil de regular e pode ser usado perfeitamente com temperaturas de entrada baixas, pois apenas é necessário aquecer ou arrefecer uma camada de betonilha muito fina (aprox. 57 kg/m² ≙ 28,5 l /m², no caso de uma cobertura de 8 mm).

A retração que ocorre na betonilha durante o endurecimento reduz-se modularmente na grelha de nódulos. As tensões da deformação durante a retração não conseguem, por isso, atuar em toda a superfície. Por este motivo, é possível prescindir da execução de juntas de contração e dilatação. Assim que a betonilha de cimento estiver acessível, é colada a membrana de desacoplamento Schlüter-DITRA (alternativa: Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (betonilha de sulfato de cálcio ≤ 2 CM-%). Sobre estas membranas pode aplicar-se diretamente a cerâmica ou as placas de pedra natural, mediante o método de camada fina. As juntas de movimento na camada do revestimento devem ser feitas com Schlüter-DILEX com as distâncias necessárias.

Os materiais de revestimento não suscetíveis a fissuras, como parquet ou alcatifa, podem ser colocados diretamente sobre a betonilha após ter sido atingida a humidade residual específica.

Dados técnicos

1. Tamanho dos nódulos: diâmetro 65 mm
   Padrão de distância para tubos de aquecimento: 75 mm
   Tubos de aquecimento adequados para o sistema: ø 16 mm
   Os nódulos apresentam um recorte circunferencial na parte inferior que permite fixar os tubos de aquecimento de forma segura sem grampos de fixação.
2. Ligações: as placas com nódulos são ligadas entre si por um sistema de macho e fêmea com cavilhas adicionais.
   As placas com nódulos BEKOTEC também podem ser colocadas com os lados curtos do topo encostados aos lados compridos. Tal permite minimizar ainda mais o desperdício de placas durante a colocação.
3. Tamanho da placa (medida útil):
   75,5 x 106 cm = 0,80 m².
   Altura das placas: 44 mm
4. Embalagem: 20 unidades / caixa = 16 m²
   O tamanho da caixa é aprox. 120 x 80 x 60 cm.
5. Os cantos da caixa estão reforçados com cantos.

• Garantia:
  Ao respeitar as condições de montagem e usar corretamente o revestimento, a Schlüter-Systems concede uma garantia de cinco anos para a adequação de utilização e isenção de danos da estrutura do revestimento.

• Revestimento sem fissuras:
  O sistema BEKOTEC está concebido de forma que as tensões contidas da betonilha sejam reduzidas modularmente na grelha da placa com nódulos. Não é necessário um reforço construtivo.

• Construção que evita o levantar do revestimento:
  Com o sistema BEKOTEC, a construção do revestimento está livre de tensões próprias, pelo que está praticamente excluída a ocorrência do levantar do revestimento. Tal aplica-se igualmente a tensões por alteração de temperatura por ex. em betonilhas aquecidas.

• Betonilha sem juntas:
  Não são necessárias juntas de dilatação na betonilha, uma vez que a betonilha no sistema Schlüter-BEKOTEC reduz as tensões ocorridas uniformemente em toda a superfície.

• Juntas de movimentação no padrão de juntas do revestimento cerâmico ou de placas:
  O sistema BEKOTEC adapta as juntas de movimentação no decurso da colocação do revestimento cerâmico ou de placas ao padrão de juntas selecionado do revestimento, pois não é necessário respeitar juntas de separação da betonilha no revestimento superior. Basta respeitar as regras gerais para a medição dos remates de campos.

• Tempos de construção reduzidos:
  Juntamente com a membrana de desacoplamento, a betonilha feita de acordo com o sistema Schlüter-BEKOTEC pode ser revestida com cerâmica, pedra natural ou pedra sintética logo que seja transitável. Um piso radiante pode ser operado já sete dias após a conclusão do revestimento.

• Altura de construção reduzida:
  Com o sistema BEKOTEC são poupados até 37 mm de altura relativamente à betonilha de aquecimento conforme a DIN 18 560-2.

• Menor quantidade de materiais:
  No caso de uma cobertura de betonilha de 8 mm são necessários apenas aprox. 57 kg/m² ≙ 28,5 l /m² de camada de betonilha. Uma vantagem que se espelha no cálculo estático.

• Piso radiante de reação rápida:
  Uma estrutura de revestimento em conformidade com o sistema BEKOTEC, e com um piso radiante, reage mais rapidamente a alterações de temperatura comparativamente a betonilhas de aquecimento convencionais, já que é necessário aquecer ou arrefecer uma medida inferior. O piso radiante pode, por isso, ser operado no modo de baixa temperatura de forma a poupar energia.

1. Schlüter-BEKOTEC-EN é colocado sobre uma base plana e com capacidade de carga suficiente. Irregularidades maiores podem ser compensadas de antemão mediante betonilhas ou enchimentos adequados. Considerando os requisitos de isolamento acústico e/ou térmico, colocar, se necessário, isolamentos adicionais adequados na base e cobrir eventualmente com uma camada separadora de PE. Se forem colocados cabos ou tubos na base de suporte, o isolamento acústico deve ser disposto em toda a superfície da camada de nivelamento conforme a Norma DIN 18560-2.
   Para a seleção de um isolamento adequado, deve considerar-se a capacidade máxima de compressão CP3 (≤ 3 mm). Se as alturas de construção não forem suficientes para executar um isolamento acústico em poliestireno ou fibra mineral, é possível conseguir uma melhoria significativa do ruído de impacto utilizando a Schlüter-BEKOTEC-BTS com uma espessura de apenas 5 mm.

2. Nos bordos do revestimento em paredes ascendentes ou móveis deve ser instalada a banda perimetral Schlüter-BEKOTEC-BRS 810 de 8°mm de espessura. A base de membrana integrada na banda perimetral tem de estar entre a base (ou na camada de isolamento mais alta) e a placa com nódulos.
   No caso de betonilhas fluidificadas é usada a banda perimetral Schlüter-BEKOTEC-BRS 808KF com base adesiva. Com a fita adesiva traseira, a cinta perimetral é fixada na parede. Com a colocação da placa com nódulos para betonilha na base de espuma autocolante impede-se um retrocesso.

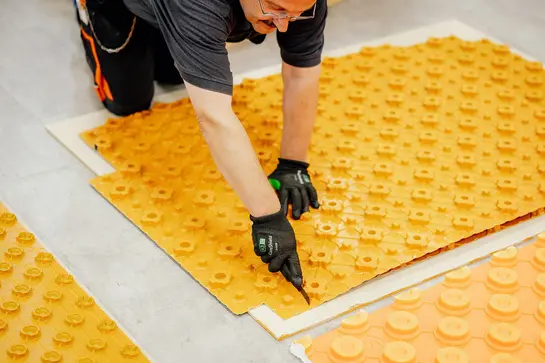

3. As placas com nódulos BEKOTEC-EN têm de ser cortadas à medida na área perimetral. Graças à placa de nivelação lisa Schlüter-BEKOTEC-ENR 1520P, o corte à medida é facilitado de forma a poupar material. As placas BEKOTEC estão equipadas com um sistema de macho e fêmea e uma união com cavilhas adicional para serem ligadas entre si.

4. Para o piso radiante BEKOTEC-THERM, os tubos de aquecimento de sistema com 16 mm de diâmetro podem ser encaixados entre os nódulos recortados. As distâncias de disposição dos tubos devem ser escolhidas de acordo com a potência de aquecimento necessária, por meio dos gráficos de potência de aquecimento Schlüter-BEKOTEC.

5. Ao aplicar a betonilha é colocada betonilha de cimento fresca da classe CT-C25-F4, máx. F5, ou betonilha de sulfato de cálcio CA-C25-F4, máx. F5, com uma cobertura mínima de 8 mm (recomenda-se 0-4 mm de agregado) na placa com nódulos. Para compensar diferenças de altura, a espessura da camada pode ser parcialmente aumentada para, no máximo, 25 mm. Também podem ser utilizadas betonilhas fluidificadas CAF/CTF adequadas com a respetiva especificação. Neste caso, devem ser considerados os sistemas aprovados para esta aplicação. A exceção é a placa com nódulos EN 2520 P, com a qual podem ser apenas utilizadas betonilhas com pouca água.
   Nota: quaisquer características divergentes da betonilha devem ser esclarecidas previamente em cada projeto junto do nosso departamento técnico/comercial.
   Caso seja necessário evitar a transmissão de ruído de impacto entre duas divisões, a betonilha deve ser separada com o perfil de juntas de dilatação DILEX-DFP.

6. Imediatamente após ter sido atingida uma resistência inicial que permita transitar sobre a betonilha de cimento, a membrana de desacoplamento DITRA (alternativa: DITRA-DRAIN 4 ou DITRA-HEAT) pode ser colada observando as instruções de instalação da folha de dados do produto 6.1 (alternativa: 6.2 ou 6.4). As betonilhas de sulfato de cálcio com uma membrana de desacoplamento podem ser revestidas assim que seja atingida uma humidade residual ≤ 2 CM-%.

7. É possível instalar cerâmica, pedra natural ou artificial na parte superior da membrana de desacoplamento por meio do método de camada fina. O revestimento deve ser dividido em campos pela membrana de desacoplamento através de juntas de movimento por cima das membranas de desacoplamento, de acordo com os regulamentos aplicáveis. Os perfis de juntas de movimento DILEX-BWB, BWS, KS ou AKWS devem ser utilizados para efetuar as juntas de movimento (cf. informação do produto 4.6 - 4.8 e 4.18).

8. Como junta perimetral flexível na ligação pavimento/parede deve ser montado o perfil de movimento angular DILEX-EK ou RF (cf. informação do produto 4.14). A saliência da banda perimetral BEKOTEC-BRS tem de ser previamente cortada.

9. Ao utilizar o pavimento cerâmico climatizado BEKOTEC-THERM como piso radiante, a construção do revestimento pronta já pode ser aquecida após sete dias. Depois do arranque com 25 °C, a temperatura de entrada pode ser aumentada diariamente em 5 °C, no máximo, até atingir a temperatura máxima de utilização.

10. Materiais de revestimento sem risco de fissuras (por ex. parquet, alcatifa ou revestimentos plásticos) são colocados sem membrana de desacoplamento diretamente na betonilha BEKOTEC. Para isso, a altura da betonilha tem de ser adaptada à respetiva espessura do material. Nota: além das respetivas diretivas de instalação aplicáveis, devem ser observadas as humidades residuais da betonilha permitidas para o material de revestimento selecionado.
    Para mais informações de instalação detalhadas sobre revestimentos não cerâmicos, consultar o manual técnico da Schlüter-BEKOTEC-THERM ou no nosso departamento técnico e comercial.

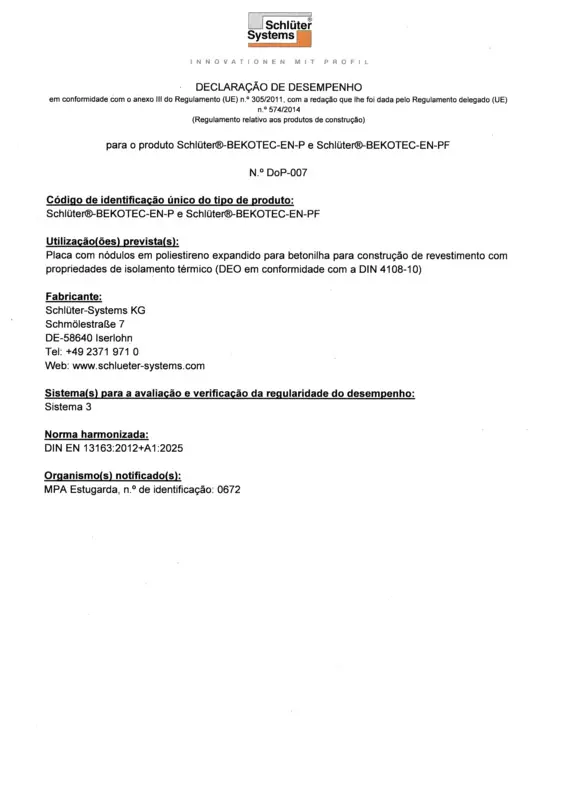

Schlüter-BEKOTEC-EN 2520P é fabricado em poliestireno EPS 033 DEO (PS 30) e é adequado especialmente à utilização de betonilhas de colocação convencional em base de cimento ou anidrite, Schlüter-BEKOTEC-EN 1520PF é fabricado poliestireno EPS 033 DEO (PS 25) e revestido na parte superior com uma película. Particularmente adequado para betonilha fluidificada.
