Schlüter-KERDI-BOARD-WS  Conjunto de lavatório para guarnições padrão

Schlüter-KERDI-BOARD-WS e -WW são elementos de montagem pré-fabricados para a criação de lavatórios personalizados com uma superfície para a instalação de torneiras de pé (Schlüter-KERDI-BOARD-WS) e para a instalação de torneiras na parede (Schlüter-KERDI-BOARD-WW). Fabricados a partir da base de aplicação multifuncional Schlüter-KERDI-BOARD, os lavatórios podem ser revestidos diretamente com cerâmica com o método de camada fina. Podem ser instalados de forma suspensa à parede, utilizando as consolas de parede KERDI-BOARD-AB, disponíveis opcionalmente, ou de preferência entre três paredes, cantos de parede ou com apoios através do painel KERDI-BOARD de 50 mm (como pés), adaptados individual e facilmente às condições locais. (A este respeito, consultar também a respetiva folha de dados 12.1) O adaptador de escoamento incluído no material fornecido com guarnição de vedação KERDI integrada e flexível e rosca de ligação de 11/4“ permite a ligação de sifões de uso convencional. Juntamente com as peças moldadas de canto KERDI-KERS pré-fabricadas, também incluídas no material fornecido, é possível ainda garantir uma impermeabilização segura relativamente à parede limítrofe.

Schlüter-WASHBASINPROFILE são peças especiais de remate que se podem utilizar como alternativa à cerâmica no revestimento lateral do lavatório, bem como um perfil de delimitação para a frente da versão de lavatório WS, que pode ser utilizado como alternativa ao revestimento com cerâmica do lavatório.

Como perfis de escoamento existem os dois designs da família KERDI-LINE-VARIO à disposição, o -COVE e o -WAVE. Estes são ajustáveis em comprimento e em altura e são fornecidos de origem com dois topos finais adequados. (A este respeito, consultar também a respetiva folha de dados 8.10.)

O perfil de design Schlüter-KERDI-LINE-INCOVE pode ser utilizado em conjunto com a versão de lavatório WS para criar um atrativo escoamento de junta. O perfil pré-fabricado com topos finais soldados pode ser utilizado até uma espessura de cerâmica de 11 mm. Para cerâmica mais grossa, o perfil pode ser encurtado de forma variável e pode ser equipado com os topos finais incluídos.

Se necessário, com o nosso sistema LIPROTEC fica disponível uma ampla seleção de perfis para a iluminação personalizada do lavatório.

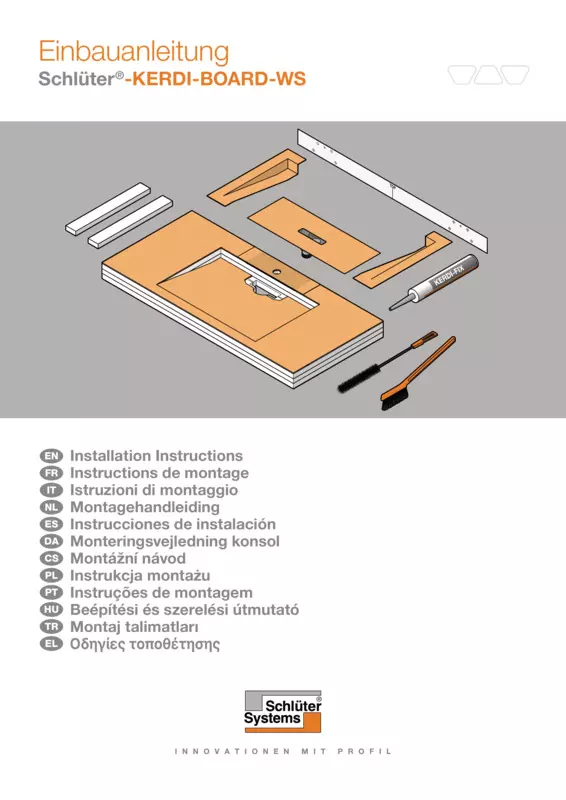

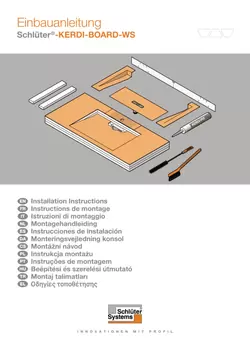

KERDI-BOARD-WS - Montagem suspensa por meio de consolas de parede opcionais:

Atenção: a base de montagem tem de ser plana, vertical e ter uma capacidade de suporte de carga suficiente.

1. O KERDI-BOARD-WS pode ser adaptado individualmente às condições locais (conforme a folha de dados).
2. Os furos devem ser desenhados com a ajuda do molde de perfuração fornecido.
3. Deve-se aplicar a cola de montagem KERDI-FIX em quantidade suficiente na parte posterior do lavatório e apertar contra os suportes, de forma a garantir uma ligação por ação de força com a parede.
4. A impermeabilização realiza-se mediante a colagem das guarnições de vedação KERDI-KERS incluídas no kit com a cola vedante KERDI-COLL-L (não incluída no material fornecido).
5. O adaptador de escoamento é fixado adicionalmente na área da aplicação com KERDI-FIX.

KERDI-BOARD-WS - Montagem livre em bases e montagem em nicho:

1. Definir alturas de instalação conforme a folha de dados.
2. O lavatório KERDI-BOARD pode ser adaptado individualmente às condições locais conforme a folha de dados. No caso de montagem livre são usados dois pés de, pelo menos, 50 mm de espessura em KERDI-BOARD que podem ser colocados de forma variável à esquerda e à direita entre a bacia e a extremidade do lavatório.
3. Não é necessário ter em consideração o sifão, uma vez que a ligação de escoamento está suficientemente afastada da parede.
4. Os elementos são unidos por ação de força entre si com a cola de montagem incluída no kit KERDI-FIX. As peças de enchimento fornecidas são colocadas nas cavidades previstas para a fixação da consola.
5. A impermeabilização é efetuada através de cola Schlüter-KERDI-COLL-L (não incluída no material fornecido). O adaptador de escoamento é fixado adicionalmente na área da aplicação com KERDI-FIX.
6. Em caso de montagem em nicho, deve garantir-se um apoio máximo de 20 mm ao longo de toda a largura do lavatório.
7. Antes da aplicação da cerâmica, recomendamos que se prepare a cerâmica na área da misturadora e fazer um furo adequado com uma broca de diamante (não incluída no âmbito do fornecimento).

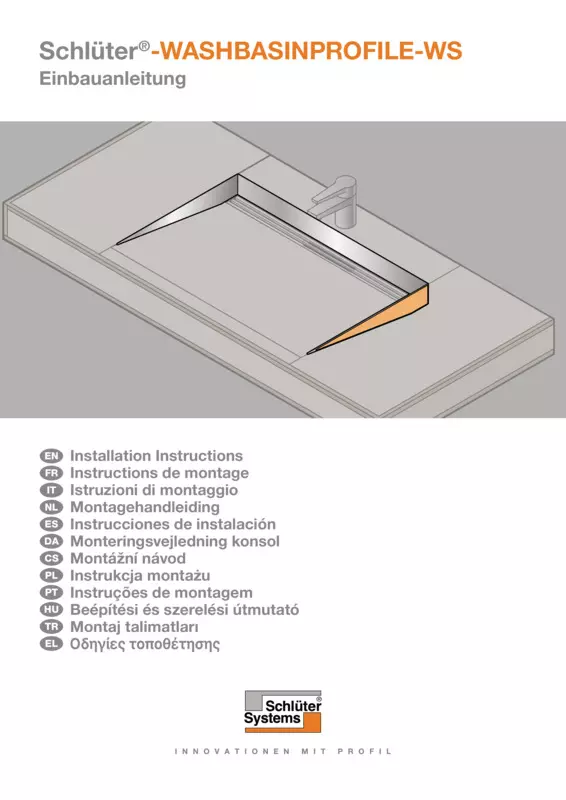

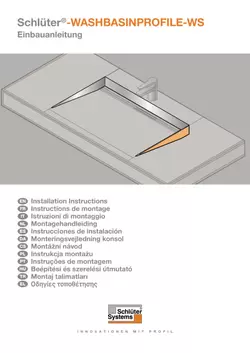

Schlüter-WASHBASIN - Instalação das cunhas de declive para KERDI-BOARD-WS:

1. Primeiro, aplicar o cimento cola adequado e colar a cerâmica na área da misturadora. Antes da aplicação da cerâmica, recomendamos que se prepare a cerâmica na área da misturadora e fazer um furo adequado com uma broca de diamante (não incluída no âmbito do fornecimento).
2. Colar o WASHBASIN-R no cimento cola ainda húmido na parte da frente e alinhar com a cerâmica superior.
3. Colocar as cerâmicas sobre a superfície de apoio e pressionar ligeiramente para garantir uma boa aderência.
4. Os perfis WASHBASIN-S devem ser pressionados no cimento cola ainda húmido nas superfícies laterais e cuidadosamente alinhados de modo a ficarem direitos e nivelados.
5. Certifique que o canto superior do perfil está nivelado com a superfície da cerâmica por cima.
6. As restantes superfícies do lavatório devem ser ladrilhadas.

Schlüter-KERDI-LINE-INCOVE - Instalação do perfil para KERDI-BOARD-WS:

1. Colocar o perfil de escoamento INCOVE sem cimento cola na posição final no anel de fixação em altura para determinar as dimensões da cerâmica.
2. Se a cerâmica selecionada tiver uma espessura > 11 mm, o perfil deve ser encurtado em conformidade e os topos finais incluídos devem ser colocados em ambos os lados.
3. O perfil de escoamento INCOVE deve ser utilizado com cimento cola.
4. As cintas XPS fornecidas devem ser coladas na parte superior do perfil utilizando a fita adesiva de dupla face já aplicada.
5. A cerâmica do plano horizontal deve ser firmemente instalada com um cimento cola adequado.
6. As restantes superfícies do lavatório devem ser ladrilhadas.

Nota:

O perfil de escoamento Schlüter-INCOVE não é compatível com as cunhas de declive Schlüter.

Ao utilizar os perfis de escoamento COVE e WAVE, devem ser respeitadas as recomendações de aplicação da folha de dados 8.10.

Schlüter-KERDI-BOARD-WS e -WW são estruturas em sanduíche e consistem em quatro camadas de espuma rígida XPS extrudida com uma espessura de placa de 28 mm, 2 x 25 mm e 5 mm (KERDI-BOARD-WW) ou 28 mm, 27 mm, 25 mm e 5 mm (KERDI-BOARD-WS). A superfície das placas de 28 mm e 5 mm de espessura está recoberta com um material de reforço especial isento de cimento em ambos os lados da superfície e um não-tecido para ancoragem eficaz de argamassas finas ou materiais de revestimento contínuos e com uma grelha de corte de 10 x 10 mm. As placas, que constituem o lavatório pré-fabricado, vêm coladas entre si. O KERDI-BOARD-WS possui ainda uma camada de reforço integrada para estabilizar a misturadora.

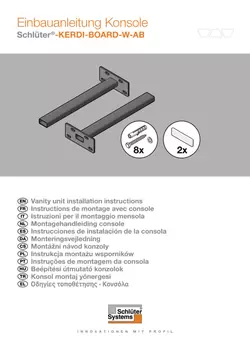

As consolas são constituídas por um flange de 6 mm de espessura e um tubo retangular firmemente soldado de 50 x 25 x 2 mm. Ambas as peças são fabricadas em aço macio galvanizado 235JR.

O adaptador de ligação é feito de PP (polipropileno) altamente resistente ao impacto.

A manga vedante KERDI soldada no adaptador de ligação e as peças de canto pré-fabricadas KERDI-KERS para ligação à impermeabilização conjunta são feitas de uma faixa de polietileno.

As cunhas de declive em aço inoxidável escovado V4A ou em alumínio com termolacagem de alta qualidade estão equipadas com um geotêxtil na parte de trás para fixação no cimento cola.

O perfil INCOVE e os topos finais são fabricados em aço inoxidável V4A (n.º de material: 1.4404 = AISI 316L) com uma superfície escovada.

Características do material e áreas de aplicação:

A superfície do lavatório de Schlüter-KERDI-BOARD é impermeável à água e resistente às influências químicas comuns decorrentes onde são utilizados revestimentos cerâmicos. Em áreas onde seja necessário, pode ser realizada uma impermeabilização comprovada com Schlüter-KERDI ou Schlüter-KERDI-BOARD.

Os lavatórios KERDI-BOARD têm uma superfície plana e indeformável, resistente a envelhecimento e bastante estável, mesmo em caso de influências térmicas ou de humidade num dos lados. São adequados para uma multitude de áreas de aplicação diferentes. As bases devem ser verificados quanto à estabilidade e a outros requisitos relacionados com o campo de aplicação.

As consolas de parede podem ser utilizadas de várias formas, por exemplo, na casa de banho, como uma solução prática para poupar espaço e criar um aspeto arrumado. Os lavatórios KERDI-BOARD de montagem na parede também podem ser utilizados para criar instalações sem barreiras para utilizadores de mobildade reduzida.

São feitos de material robusto e caracterizam-se por uma elevada estabilidade e durabilidade.

Nota:

Após a instalação e revestimento com cerâmica ou pedra natural, os lavatórios KERDI-BOARD-WS e WW em qualquer variante de montagem conseguem suportar até 50 kg.

As cunhas de inclinação WASHBASIN são fabricados em inúmeras superfícies diferentes. As condições químicas ou mecânicas devem ser analisadas para cada caso concreto. As notas que se seguem apenas fornecem algumas informações gerais.

Os perfis WASHBASIN S e R com superfície TS (alumínio lacado com relevo) são superfícies com um carácter natural. O alumínio é sujeito a um pré-tratado e revestido por uma lacagem em pó de poliuretano. O revestimento não perde a cor e é resistente a raios UV e a intempéries. As arestas visíveis devem ser protegidas contra objetos que provoquem desgaste ou riscos.

O perfil WASHBASIN S e R em aço inoxidável V4A (material n.º 1.4404 = AISI 316L) com uma superfície escovada é particularmente indicado quando estão previstas influências mecânicas ou químicas elevadas.

Mesmo o aço inoxidável de qualidade 1.4404 não é resistente quanto a todos os elementos químicos, como, por exemplo, o ácido fluorídrico ou determinadas concentrações de cloro ou água salgada que podem ocorrer em produtos de limpeza ou em piscinas. Por esse motivo, as esperadas solicitações especiais devem ser verificadas de antemão.

O perfil de escoamento KERDI-LINE-INCOVE em aço inoxidável escovado V4A (material n.º 1.4404 = AISI 316L) é especialmente indicado para aplicações que, para além de uma elevada capacidade de sobrecarga mecânica, exijam também uma resistência contra solicitações químicas, provocadas, por exemplo, por substâncias ácidas ou alcalinas ou produtos de limpeza. (para se obter mais características, ver PERFIL WASHBASIN em aço inoxidável escovado V4A)
