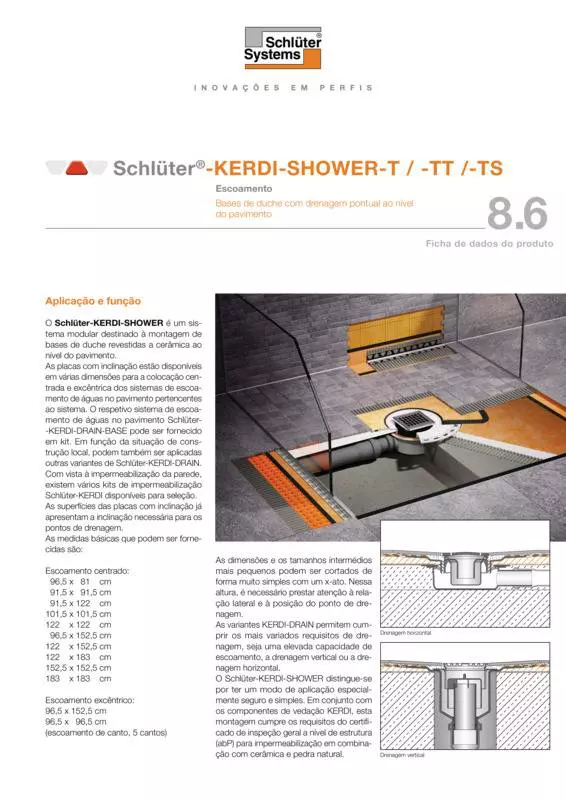

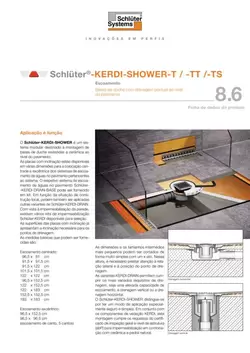

Schlüter-KERDI-SHOWER-TT  Placa com inclinação para escoamento pontual central descentralizado

O Schlüter-KERDI-SHOWER é um sistema modular destinado à montagem de bases de chuveiro ao nível do pavimento e revestidas a cerâmica.

As placas com inclinação estão disponíveis em várias dimensões para a colocação centrada e excêntrica dos sistemas de escoamento de águas no pavimento pertencentes ao sistema. O respetivo sistema de escoamento de águas no pavimento Schlüter-KERDI-DRAIN-BASE pode ser fornecido em kit. Em função da situação de construção local, podem também ser aplicadas outras variantes de Schlüter-KERDI-DRAIN. Com vista à impermeabilização da parede, existem vários kits de impermeabilização conjunta Schlüter-KERDI disponíveis para seleção.

As superfícies das placas com inclinação já apresentam a inclinação necessária para os pontos de escoamento.

As medidas básicas que podem ser fornecidas são:

Escoamento centrado:

• 96,5 x 81 cm
• 91,5 x 91,5 cm
• 91,5 x 122 cm
• 101,5 x 101,5 cm
• 122 x 122 cm
• 96,5 x 152,5 cm
• 122 x 152,5 cm
• 122 x 183 cm
• 152,5 x 152,5 cm
• 183 x 183 cm

Escoamento excêntrico:

• 96,5 x 152,5 cm
• 96,5 x 96,5 cm (escoamento de canto, 5 cantos)

As dimensões e os tamanhos intermédios mais pequenos podem ser cortados de forma muito simples com um x-ato. Nessa altura, é necessário prestar atenção à relação lateral e à posição do ponto de escoamento.

As variantes KERDI-DRAIN permitem cumprir os mais variados requisitos de escoamento, seja uma elevada capacidade de escoamento, a drenagem vertical ou a drenagem horizontal.

Schlüter-KERDI-SHOWER distingue-se por ter um modo de aplicação especialmente seguro e simples. Em conjunto com os componentes de vedação KERDI, esta montagem cumpre os requisitos do certificado de inspeção geral a nível de estrutura (abP) para impermeabilização em combinação com cerâmica e pedra natural.

Os componentes de sistema do KERDI-SHOWER estão embalados como kit, podendo assim ser combinados de forma simples em função da necessidade.

1. Posicionar a caixa de escoamento sobre a base de acordo com a placa com inclinação selecionada e uni-la ao sistema de escoamento de águas do edifício com um tubo de escoamento adequadamente cortado.

   Se necessário, usar o redutor fornecido juntamente (DN 40 para DN 50) para fazer a ligação. Deve, então, verificar-se a impermeabilização.

2. A camada de nivelamento (resistência à pressão >= 0,3 N/mm²) é colocada adequadamente sobre a base resistente. Nessa ocasião, deve prestar-se atenção para que toda a caixa de escoamento e o tubo de escoamento sejam totalmente circundados de forma a suportarem cargas. A aresta superior do respetivo escoamento de águas no pavimento serve aqui de auxílio de extração, estando rematado rebordo com a aresta superior da camada de nivelamento. Na aplicação de enchimentos ligados poderá ser aconselhável uma aplicação com espátula antes da colocação da placa, consoante a qualidade da superfície. Devem ser observadas as normas de instalação do respetivo fabricante.

   Nota: devido a requisitos acústicos, a camada de nivelamento que suporta a carga deve ser colocada sobre o isolamento acústico Schlüter-KERDI-LINE-SR, devendo ser dotada de uma faixa de isolamento perimetral adequada na zona de escoamento.

   Para a seleção de um isolamento adequado, deve considerar-se a capacidade máxima de compressão CP4 (≤ 4 mm).

3. Na camada de nivelamento com capacidade de carga suficiente, a placa com inclinação é então colada em toda a área com um cimento cola de base hidráulica.

   Deve prestar-se atenção para que a junta da placa com inclinação não seja colocada sobre a guia do tubo de escoamento.

4. A peça de escoamento é então introduzida na caixa de escoamento através do entalhe adequado, de modo que o flange de ligação esteja alinhado com a superfície da placa com inclinação. Para a incorporação, deve primeiro aplicar-se um cimento cola debaixo do flange de ligação.
5. Para colar a guarnição KERDI – incluída no âmbito de fornecimento da caixa de escoamento KERDI-DRAIN –, aplica-se KERDI-COLL-L no flange de ligação da peça de escoamento e na manga de vedação da placa com inclinação, usando uma talocha dentada de 3 x 3 mm ou 4 x 4 mm. A guarnição KERDI fica assim incorporada em toda a superfície. Para o assentamento, recomenda-se o lado liso da talocha ou uma espátula, conduzindo-as de forma inclinada sobre a guarnição KERDI com alguma pressão. Deve evitar-se entradas de ar. Ter em conta o tempo aberto do cimento cola.
6. Para a impermeabilização das superfícies de parede, deve aplicar-se em toda a superfície a membrana de impermeabilização KERDI 200. As juntas das membranas na superfície ou na zona de canto da parede, bem como os remates de paredes/pavimentos devem ser colados com a fita de vedação KERDI-KEBA e as peças moldadas de canto Schlüter-KERECK, usando-se KERDI-COLL-L. As passagens de tubos devem ser impermeabilizadas com a utilização de guarnições para tubos KERDI pertencentes ao sistema.
   As respetivas fichas de dados de produtos 8.1 Schlüter-KERDI e 8.4 Schlüter-KERDI-COLL-L devem ser observadas.

   Observação:
   se as superfícies de parede forem revestidas com Schlüter-KERDI-BOARD, é também possível realizar diretamente a impermeabilização da parede (ver ficha de dados do produto 12.1 Schlüter-KERDI-BOARD). As juntas e as ligações perimetrais devem também ser impermeabilizadas com KERDI-KEBA e KERDI-KERECK, através da utilização de KERDI-COLL-L.

7. Logo que a impermeabilização, tal como anteriormente descrita, for totalmente concluída, é possível iniciar a colocação da cerâmica através do método de camada fina. Não é necessário um tempo de espera.
8. Para a colocação da cerâmica, é aplicado o cimento cola de base hidráulica diretamente sobre a guarnição KERDI, sendo a cerâmica integrada com a superfície máxima possível. A área do pavimento pode ser sujeita à carga normal provocada pela passagem de pessoas, independentemente do formato do revestimento de acabamento. Se estiverem previstas cargas mais elevadas, por exemplo, devido a cadeiras de rodas, é necessária uma camada de distribuição da carga adicional ou revestimentos com formatos maiores.

   Nota:
   para áreas em que são exigidas impermeabilizações de acordo com o teste de construção ou a conformidade CE, devem usar-se apenas cimentos cola verificados para o sistema.

   Durante a colocação de cerâmica nos pavimentos, a caixa da grelha de escoamento com o sifão integrado deve ser colocada na peça de escoamento e alinhada à altura certa da superfície em função da espessura da cerâmica. A moldura da grelha deve ser preenchida com cola para cerâmica.

9. Outros revestimentos, como vinil, micro-cimento ou semelhantes são possíveis, mas não são descritos pormenorizadamente aqui, devendo ser esclarecidos em conformidade. Se necessário, estamos ao seu dispor com as nossas recomendações.

Nas placas com inclinação já está integrada uma inclinação necessária para os pontos de escoamento. Apresentam uma abertura adequada para a peça de escoamento KERDI-DRAIN com flange de ligação.

Em função da situação da obra, a placa com inclinação pode ser usada em bases correspondentes que suportem cargas (p. ex., em construção de madeira, escoamento vertical, base em argamassa ou equivalente).

A guarnição KERDI já está colocada de fábrica sobre as placas com inclinação.

Para facilitar o manuseamento, as placas com inclinação devem ser fornecidas dobradas.

As placas com inclinação KERDI-SHOWER-KST 1525 e KST 1830 são compostas por 2 peças que podem ser unidas com o auxílio de uma construção em rabo de andorinha rematada. A junta de ligação deve ser impermeabilizada com KERDI-KEBA através da utilização de KERDI-COLL-L.

A placa com inclinação é composta por poliestireno expandido resistente à pressão (EPS).

A caixa de escoamento é fabricada em polipropileno (PP) resistente ao impacto.

A peça de escoamento é de acrilonitrilo-butadieno-estireno (ABS) com um flange de fixação que apresenta uma superfície revestida com geotêxtil.

A guarnição Schlüter-KERDI aplicada de fábrica na placa com inclinação é composta por polietileno flexível e por um geotêxtil especial na superfície, para garantir uma aderência eficaz do cimento cola ou da cola para outras camadas superiores.

A grelha em aço inoxidável fornecida no kit de vedação Schlüter-KERDI-SHOWER-SKB é fabricada em V2A (material 1.4301 = AISI 304).

Características do material e áreas de aplicação

As caixas de escoamento, as peças de escoamento e as coberturas estão classificadas na categoria K3, de acordo com a norma DIN EN 1253. A classificação K3 refere-se a áreas sem tráfego, p. ex., zonas húmidas em habitações, lares de idosos, hotéis, escolas, instalações de chuveiros e lavatórios.

Em determinados casos, a utilização do sistema de escoamento de águas no pavimento previsto deve ser verificada com base nas influências químicas, mecânicas ou outras.
