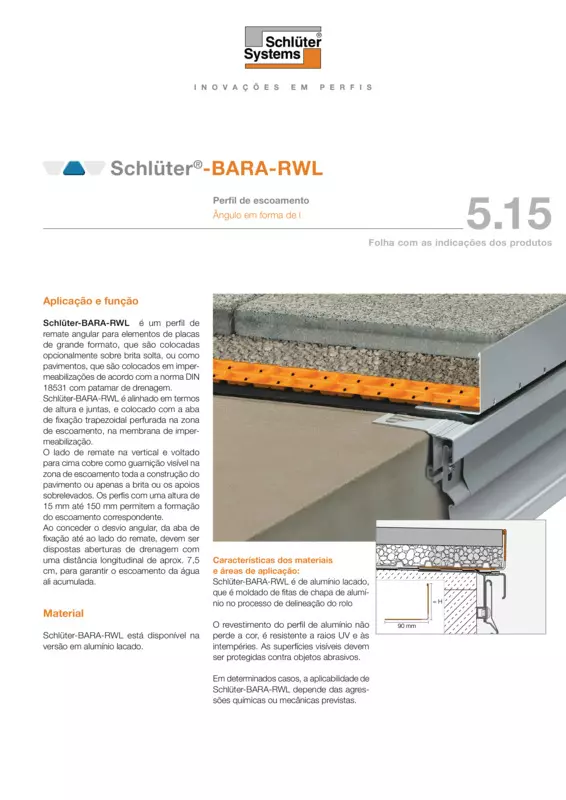

Schlüter-BARA-RWL  Perfil de remate angular

O Schlüter-BARA-RWL é um perfil de remate angular para elementos de placas de grande formato que podem ser instalados em balastro de cascalho não ligado ou como revestimentos empilhado sobre impermeabilizações de acordo com a DIN 18531 com nível de drenagem.

O BARA-RWL é colocado sobre a membrana de impermeabilização com a aba de fixação trapezoidal perfurada na zona de escoamento e alinhado de forma nivelada e à altura correta.

A aba de remate vertical, orientada para cima, cobre toda a construção do revestimento ou apenas a camada de cascalho ou os apoios sobrelevados como um ecrã na zona de escoamento. As alturas de perfil de 15 mm a 150 mm permitem as respetivas formações de arestas.

As aberturas de escoamento estão dispostas a uma distância longitudinal de cerca de 7,5 cm na secção angular, desde a aba de fixação até à aba de remate, para garantir que o lixiviado que aí se acumula é escoado.

1. Schlüter-BARA-RWL deve ser selecionado de acordo com a altura da construção a instalar. Está disponível uma peça moldada pré-fabricada para a conceção de um canto exterior. As extremidades do perfil devem ser unidas com uma distância de cerca de 5 mm e cobertas com elementos de união.
2. Antes de colocar as membranas de drenagem (Schlüter-TROBA ou Schlüter-TROBA-PLUS), colocar o perfil de remate BARA-RWL com a aba de fixação trapezoidal perfurada cobre a impermeabilização e, se necessário, alinhar com argamassa de nivelamento.
3. 1. Ao utilizar o BARA-RWL como barra de bloqueio de cascalho, o enchimento de cascalho é removido abaixo da aresta superior da aba de perfil vertical de acordo com a espessura do revestimento. O leito de cascalho ou de gravilha deve ser ligado a este local para estabilizar a zona de escoamento. Os elementos de placas de grande formato são depois colocados soltos na camada de cascalho nivelada.
   2. Ao utilizar BARA-RWL como perfil de remate em conjunto com revestimentos empilhados, o perfil cobre a margem livre da construção de revestimento. Os apoios sobrelevados Schlüter-TROBA-STELZ são colocados sobre a membrana de drenagem TROBA-PLUS 8G na zona da aba de fixação trapezoidal perfurada do BARA-RWL. Os elementos de placas de grande formato são depois colocados nos apoios sobrelevados.

Nota: para permitir o escoamento sem obstáculos da construção de revestimento na zona de escoamento, durante a instalação, deve assegurar-se que as aberturas de escoamento do plano da via de drenagem permanecem abertas. ­

O Schlüter-BARA-RWL está disponível em alumínio com lacagem a cor.

Características do material e áreas de aplicação

O BARA-RWL é constituído por alumínio lacado a cor, que é formado a partir de fitas de alumínio através do processo de perfilagem.

O revestimento Coilcoating do perfil de alumínio não perde a cor, é resistente aos raios UV e às intempéries. As superfícies visíveis devem ser protegidas contra objetos abrasivos.

Dependendo da carga química ou mecânica esperada, em situações de aplicação especiais deve ser esclarecida a aplicabilidade dos perfis BARA-RWL.
