Schlüter-DITRA-HEAT-E-R6 Termóstato com ligação Smart Home
O Schlüter-DITRA-HEAT-E-R6 compatível com Smart Home é um dispositivo All in One inteligente que combina muitas funções populares dos nossos termóstatos. A operação é efetuada através de um ecrã táctil de 2″ (5,1 cm), de controlo remoto por WiFi juntamente com a nossa aplicação Schlüter-HEAT-CONTROL ou por comando de voz com a Alexa da Amazon ou o Google Assistant.
Informações gerais sobre o produto
Função
Schlüter-DITRA-HEAT-E-R são reguladores de temperatura para regular a temperatura ambiente. Consoante o modelo é possível escolher entre as opções de controlo da temperatura ambiente, da temperatura do pavimento superior ou da temperatura ambiente com limite de temperatura da superfície.
Os reguladores de temperatura DITRA-HEAT-E-R têm as dimensões clássicas para poderem ser instalados em caixas de encastrar padrão. Além disso, os reguladores de temperatura podem ser combinados com os programas de comutadores de muitos fabricantes.
Os reguladores de temperatura DITRA-HEAT-E-R operam com uma tensão de 230 V~, têm uma potência máxima de comutação de 16A e estão, por isso, predestinados para o controlo do cabo de aquecimento Schlüter-DITRA-HEAT-E. As membranas de desacoplamento DITRA-HEAT/-HEAT-DUO e DITRA-HEAT-PS/-HEAT-DUO-PS, desenvolvidas para incluir o cabo de aquecimento, criam a base para uma superfície com temperatura controlada/aquecida.
Para além da utilização com os cabos de aquecimento Schlüter-DITRA-HEAT-E, os reguladores de temperatura Schlüter-DITRA-HEAT também podem ser utilizados para controlar as electroválvulas Schlüter-BEKOTEC-THERM-ESA.
Vantagens
DITRA-HEAT-E-R6 é um regulador de temperatura para revestimentos de pavimento e parede com as seguintes características:
- Ecrã tátil a cores autoexplicativo de 2“ (5,1 cm)
- Função Wi-Fi para a ligação a uma WLAN para controlo remoto através da aplicação "Schlüter-HEAT-Control"
- Comando por voz opcional através de um dispositivo doméstico inteligente com Amazon Alexa ou Google Assistant
- Influência do ambiente selecionável
- Interruptor principal mecânico
- Segundo sensor remoto como sensor de reserva incluído no material fornecido
- Iluminação de fundo
- Programas de temporização predefinidos e adaptáveis
- Indicação do consumo de energia
- Idioma do utilizador ajustável
- Integrável em programas de comutadores convencionais de 5,5 x 5,5 cm
- Potência de comutação de 16 A ≙ com 230 V: 3680 W
- Auxiliar de trabalho para uma fácil desmontagem do ecrã incluído no material fornecido
- Cores: BW=branco brilhante; DA=antracite escuro
Instalação
Posicionamento do sensor do pavimento
Opção A: o sensor do pavimento é posicionado diretamente na lâmina de desacoplamento DITRA-HEAT acabada de instalar. Já que o sensor do pavimento é embutido diretamente no cimento cola e não pode mais ser substituído, é necessário instalar um sensor de reserva (o volume de fornecimento do termóstato inclui um 2.º sensor, como sensor de reserva). Os sensores têm de ser instalados ao centro, entre dois lanços de cabo de aquecimento.
Opção B: o sensor do pavimento do termóstato é posicionado no tubo de proteção com manga do sensor, diretamente no piso, sob a membrana de desacoplamento DITRA-HEAT. Na área da manga do sensor, a membrana de desacoplamento DITRA-HEAT tem de ser recortada. O sensor é disposto no tubo de proteção e a manga é posteriormente empurrada (o tubo de proteção e a manga do sensor estão disponíveis como conjunto de montagem com o n.º de art. DH EZ S1).
De forma a assegurar uma transição de temperatura ideal da superfície a aquecer para o sensor, não deve ser instalado nenhum material isolante (p. ex., DITRA-HEAT-DUO) entre a manga do sensor e a DITRA-HEAT. Neste caso, o isolamento tem de ser recortado na área da manga do sensor.
Nota: antes de embutir os sensores no cimento cola, têm de ser medidos os valores de resistência, p. ex., por meio do sistema de teste de cabos DITRA-HEAT-E-CT, e comparados com os valores indicados no manual do termóstato.
- A base tem de estar isenta de elementos que impeçam a aderência e ser resistente e plana. Antes da instalação da DITRA-HEAT, têm de ser efetuados os eventuais trabalhos de nivelamento.
- A escolha do cimento cola para os trabalhos de instalação da DITRA-HEAT depende do tipo de base.
O cimento cola tem de aderir à base e fixar-se mecanicamente à camada de velo da DITRA-HEAT. Na maioria das bases pode ser utilizado um cimento cola de base hidráulica. Neste caso, deve ser aplicado um cimento cola com uma consistência de leito fluidificado. As eventuais incompatibilidades entre os materiais têm de ser analisadas. Caso sejam utilizados materiais de revestimento com um comprimento lateral ≥ 30 cm, recomendamos um cimento cola com ligação de água cristalina para um desenvolvimento de rigidez e secagem rápidos.
- Sobre a base é aplicado um cimento cola adequado com uma espátula dentada (6 x 6 mm). No caso de colagem em paredes e de forma a alcançar uma melhor aderência inicial, recomendamos a aplicação de uma camada de contacto no lado traseiro da DITRA-HEAT, ou seja dupla colagem.
- A DITRA-HEAT, previamente cortada à medida, é totalmente embutida com a camada de velo no cimento cola aplicado e, por meio de uma talocha ou um rolo de pressão e com movimentos num sentido, imediatamente pressionada no cimento cola. Ter em conta o tempo aberto do cimento cola. Em caso de instalação de material em rolo, é aconselhável alinhar corretamente a DITRA-HEAT logo durante o assentamento e aplicá-la bem esticada, puxando-a ligeiramente.
A grelha de corte Easycut reduz as forças de contrapressão ao mínimo. No caso de instalações em paredes, recomenda-se a utilização de material em placas, devido ao manuseamento mais fácil. As placas ou faixas são instaladas lado a lado, sem sobreposição.
- De forma a evitar danos na DITRA-HEAT instalada ou a evitar que esta se solte da base, recomenda-se protegê-la contra sobrecargas mecânicas, p. ex., por meio de tábuas de passagem (principalmente nas áreas de transporte de material).
Termóstato:
os cabos de aquecimento do sistema DITRA-HEAT só podem ser operados com os termóstatos DITRA-HEAT-E.
Pode encontrar mais informações sobre a instalação dos cabos de aquecimento e a instalação e o ajuste do termóstato no manual fornecido com o cabo de aquecimento ou termóstato.
Material
DITRA-HEAT-E-R6 é um regulador de temperatura tudo em um com ligação Wi-Fi e comando por voz opcional. Com DITRA-HEAT-E regula revestimentos de pavimento e de parede aquecidos eletricamente. A operação realiza-se alternativamente através de um ecrã táctil de 2″ (5,1 cm), da aplicação Schlüter-HEAT-CONTROL para iOS e Android ou por comando de voz com a Alexa da Amazon ou assistente Google.

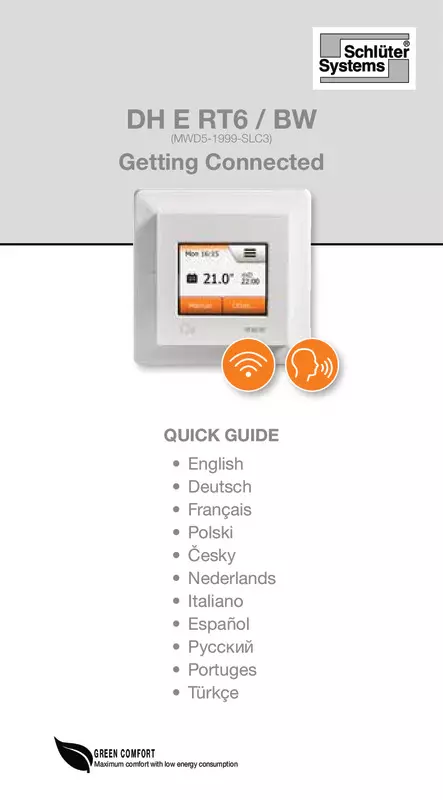

Transferências
