Przyjemne ciepło w kaplicy w Gescher

Kategoria: budynki sakralne | Miejsce: Gescher, Niemcy | Zastosowane produkty: BEKOTEC-THERM i DITRA

Modernizacja zabytkowej kaplicy

Zabytkowa kaplica św. Antoniego w Gescher w regionie Münsterland to najstarsza historyczna budowla w mieście. Dzięki swojemu dogodnemu położeniu przy skrzyżowaniu drogi A31 w Gescher/Coesfeld od 1998 roku służy podróżnym jako kaplica przydrożna. W ramach modernizacji położono tu nową posadzkę z baumberskiego piaskowca – wraz z komfortowym ogrzewaniem podłogowym Schlüter-BEKOTEC-THERM, które obecnie zapewnia przyjemne warunki do przebywania w kościele.

Uwaga: ten projekt jest przedstawiany jako realizacja referencyjna. Prezentowane treści nie zawierają ogólnych stwierdzeń na temat wpływu ekologicznego stosowanych produktów.

Widok z zewnątrz zabytkowej kaplicy przydrożnej św. Antoniego w Gescher.

Kaplica św. Antoniego w Gescher od 1998 roku służy również podróżnym jako kaplica przydrożna.

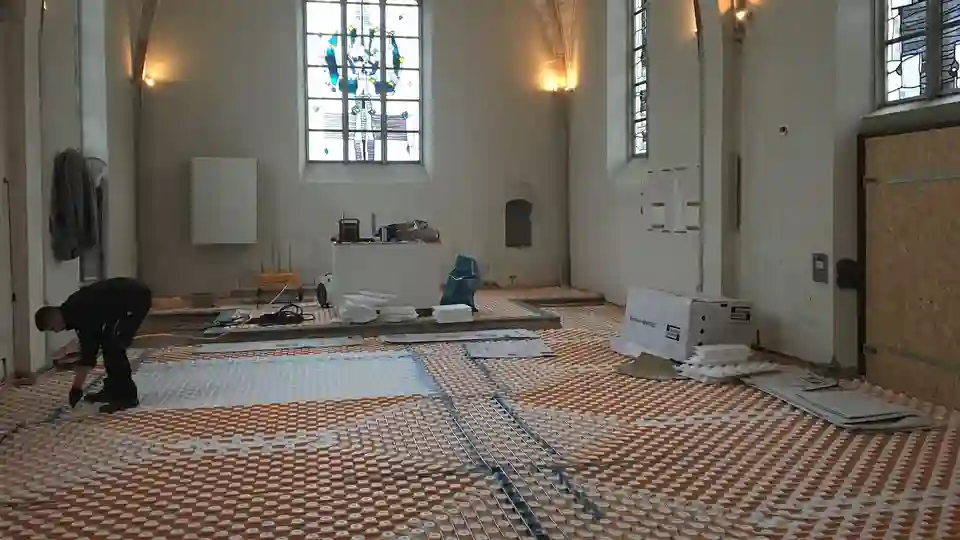

Wnętrze kaplicy wyposażone w płyty z wypukłościami BEKOTEC

Podczas remontu zastosowano ogrzewanie podłogowe Schlüter-BEKOTEC-THERM.

Dzięki niewielkiej wysokości konstrukcji można było zamontować je mimo niewielkiej wysokości możliwej do wykorzystania.

Jastrych musi przykrywać wypukłości płyt BEKOTEC warstwą co najmniej 8 mm – umożliwia to zachowanie niskiej konstrukcji systemu, co w przypadku tego projektu było konieczne.

Wnętrze kaplicy z ułożoną matą oddzielającą DITRA 25

W skład systemu wchodzi także oddzielenie zespolone Schlüter-DITRA 25 (obecnie DITRA), które neutralizuje naprężenia między jastrychem a okładziną posadzki.

Widok wnętrza kaplicy z odnowioną posadzką

Podczas remontu odnowiono również posadzkę.

zoom_out_map search

System ceramicznej posadzki klimatyzowanej zastąpił wcześniejsze, konwencjonalne, elektryczne ogrzewanie podłogowe. W kaplicy św. Antoniego znalazła zastosowanie niska konstrukcja systemu BEKOTEC-THERM: do dyspozycji było łącznie zaledwie ok. 16 cm. Kolejna wyjątkowa cecha konstrukcji w Gescher: przy brzegach liczącej ok. 135 metrów kwadratowych powierzchni między konstrukcją podłogi a murem znajduje się przerwa o szerokości ok. 20 mm. Pozwala ona na odprowadzenie wilgoci do pomieszczenia, dzięki czemu nie wnika ona w mury o grubości 30–40 cm.

Na konstrukcji BEKOTEC wraz z matą oddzielającą Schlüter-DITRA 25 (obecnie DITRA) leży regionalny materiał okładzinowy: piaskowiec z Baumbergu. Płyty mają ok. 2 centymetry grubości i formaty 50 x 100, 37,5 x 100 oraz 25 x 100 cm, które ułożono w układzie nieregularnym. Dzięki swojej jasnej barwie nowa posadzka w dużej mierze przyczyniła się do tego, że wnętrze kościoła stało się prawdziwą perełką architektury. A dzięki delikatnemu ciepłu oddawanemu przez nową konstrukcję posadzki poprawiły się warunki klimatyczne we wnętrzu. Z informacji przekazywanych przez uczestników projektu wynika, że nowa konstrukcja podłogi doprowadziła do niższego zapotrzebowania na energię w porównaniu z wcześniej używanym elektrycznym ogrzewaniem podłogowym (w ramach tej realizacji nie badano rzeczywistego poziomu oszczędności).

Produkty zastosowane w tej realizacji:

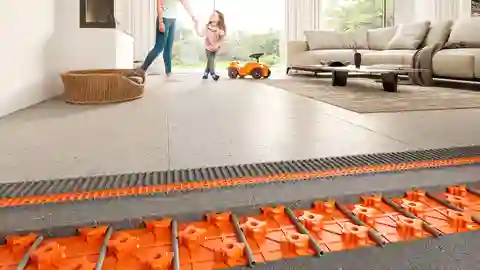

Niewiele jest systemów ogrzewania podłogowego, które tak dobrze sprawdzają się w różnych sytuacjach oraz są tak energooszczędne i trwałe jak ceramiczna posadzka klimatyzowana Schlüter-BEKOTEC-THERM.
