Schlüter-LIPROTEC-LLP  Moduł LED

Chcesz niezawodnie i sprawnie zaakcentować oświetlenie liniowe? W przypadku naszej serii LIPROTEC-EASY uda się to bez trudu dzięki złączom wtykowym plug & play.

Schlüter-LIPROTEC-LLP to moduł LED składający się z elastycznego węża, na całej powierzchni osłaniającego taśmy LED i zapewniającego równomierne oświetlenie, oraz aluminiowego profilu nośnego w kształcie ceownika. Te moduły LED w technologii RGB+W umożliwiają tworzenie pasm świetlnych w ponad 16 milionach różnych odcieni i temperaturach barwowych w zakresie 2500 K – 6500 K. Profil mocujący umożliwia zlicowany montaż przy wysokości montażowej 17 mm.

LIPROTEC-LLPE jest dostępne w różnych długościach, można jednak łatwo je skrócić w zaznaczonych miejscach cięcia i uszczelnić zgodnie z IP przy użyciu dołączonego zestawu zaślepek (LIPROTEC-PES). Jako zaślepki do profilu polecamy LIPROTEC-WS/EK.


  • Sufity
  • Ściany wewnątrz pomieszczeń
  • Ściany kabin prysznicowych
  • Plug & Play
  • Skracane LED
  • IP X7

Schlüter-LIPROTEC-LLP  Moduł LED

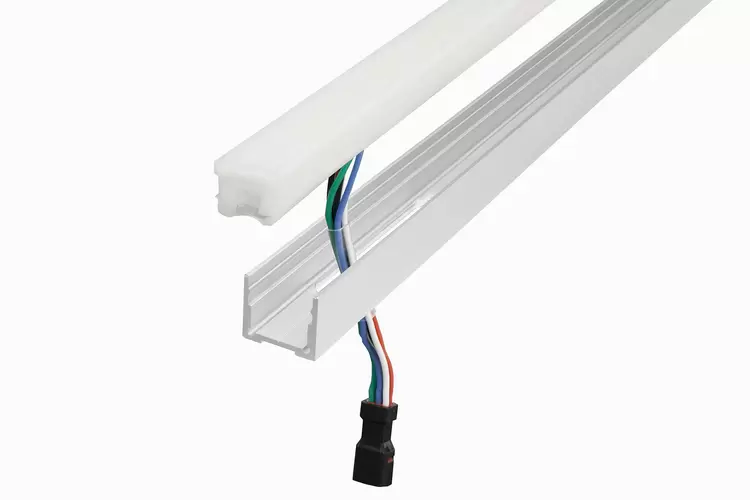

Zdjęcie produktowe LIPROTEC-LLP 1©Schlüter-Systems KG
Ilustracja LIPROTEC-LLP 1©Schlüter-Systems KG
Ilustracja LIPROTEC-LLP 2©Schlüter-Systems KG
Ilustracja LIPROTEC-LLP 3©Schlüter-Systems KG
Ilustracja LIPROTEC-LLP 4©Schlüter-Systems KG
zoom_out_map search
Zdjęcie produktowe LIPROTEC-LLP 1
Ilustracja LIPROTEC-LLP 1
Ilustracja LIPROTEC-LLP 2
Ilustracja LIPROTEC-LLP 3
Ilustracja LIPROTEC-LLP 4










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Ogólne informacje o produktach

Moduły LED są dostępne w wersjach o stałej temperaturze barwowej białego światła 3000 K lub 4900 K, lub emitujące kolorowe światło w technologii RGB+W. Te ostatnie umożliwiają ustawienie ponad 16 milionów różnych odcieni i temperatur barwowych w zakresie 2500 K – 6500 K.

Profile nośne umożliwiają zastosowanie w obszarach z podwyższonym oddziaływaniem środowiska od wysokości konstrukcyjnej 11 mm. Istnieje możliwość montażu w ścianach, sufitach i kabinach prysznicowych. We wnętrzach, w których występują mniejsze obciążenia, moduły LED Schlüter-LIPROTEC-LLPM można stosować w połączeniu z białymi wężami LED także w obszarze podłogowym. Do stosowania w otoczeniu basenowym oraz w ścianach na zewnątrz należy używać modułu LED Schlüter-LIPROTEC-LLPM w profilach mocujących ze stali nierdzewnej V4A.

Moduły LED są dostępne w różnych długościach, łączone wtykowo w technologii plug & play.

Węże LED można skrócić w oznaczonych punktach przecięcia (WW / NW w odstępach 25 mm, RGB+W w odstępach 62,5 mm) i zamknąć dołączonymi zestawami zaślepek zgodnymi z IP. Moduły LED można w zależności od układu oświetlenia w ramach instalacji łączyć ze sobą za pomocą kabli i rozgałęziaczy. Również zasilacze oraz sterowniki Bluetooth wymagane do systemu RGB+W są wykonane w technologii plug & play, co ułatwia ich montaż. Są również dostępne dopasowane do systemu akcesoria, takie jak zaślepki profilowe, przewody, rozgałęziacze oraz puszki do ścian kartonowo-gipsowych z funkcją uszczelniania.

Schlüter-LIPROTEC-LLP

Profil mocujący z anodowanego aluminium o głębokości montażu 17 mm można stosować w jednej płaszczyźnie z powierzchnią (patrz opis techniczny produktu 15.5 Schlüter-LIPROTEC-LL). Oświetlenie akcentujące w formie linii światła jest możliwe w emitującej kolorowe światło technologii RGB+W.

Do łatwego montażu jest przeznaczony moduł montażowy KERDI-BOARD-K z wstępnie frezowanymi rowkami do mocowania profili lub kanałów kablowych LIPROTEC-ZKK.

Zamów opis techniczny produktu według rozporządzenia (UE) 2019/2015 pod adresem: certification-eu@schlueter.de

  1. Opis instalacji przewodu zasilającego, zasilacza oraz sterownika znajduje się w instrukcji montażu.
  2. Przed montażem modułów należy sprawdzić ich funkcjonalność.
  3. Przewód zasilający musi zostać najpierw, odpowiednio do otworu kabla, umieszczony w profilu mocującym.
  4. Przed montażem profilu należy wyjąć wąż LED z profilu. Opis obróbki poszczególnych profili można znaleźć w odpowiednich opisach technicznych. Podczas montażu profilu gniazdo kabla przyłączeniowego musi zostać poprowadzone od spodu przez otwór kablowy profilu mocującego.
  5. Przy zastosowaniu w bezpośrednim obszarze mokrym wąż LED z zabezpieczeniem IP należy skrócić w oznaczonych punktach pod kątem 45°. Do tego celu nadają się zwłaszcza specjalne nożyce Schlüter-PROCUT. Należy się upewnić, że podczas obróbki wąż LED jest odłączony od zasilacza.

    Powierzchnia cięcia taśmy LED musi być zabezpieczona wodoszczelnie za pomocą dostarczonych silikonowych zaślepek uszczelniających oraz specjalnego kleju. Najpierw nanieść odpowiednią ilość kleju na powierzchnię silikonowej zaślepki uszczelniającej. Silikonowa zaślepka uszczelniająca jest następnie umieszczana w wężu LED i dociskana przez ok. 30 sekund. Należy sprawdzić, czy zaślepka jest czysto połączona z taśmą LED. Nadmiar kleju wytrzeć szmatką. Po ok. 30 minutach czasu schnięcia silikonowa zaślepka uszczelniająca jest trwale sklejona. Wąż LED jest uszczelniony i gotowy do użytku.

  6. Po montażu profili wąż LED jest za pomocą połączenia plug & play podłączany do przewodu zasilającego i ostrożnie wciskany w profil nośny.
Montaż w strefie mokrej

Jeśli moduły są instalowane w miejscach narażonych na wilgoć (np. prysznice), rozwiązanie Schlüter-LIPROTEC-PZH oferuje puszkę do ścian kartonowo-gipsowych z manszetą uszczelniającą Schlüter-KERDI. Tworzy ona pustą przestrzeń dla połączeń wtykowych, aby możliwe było wykonanie odwracalnych modułów plug & play. Aby wbudować puszkę do ściany kartonowo-gipsowej należy wykonać wgłębienie w ścianie o wymiarach 50 x 120 mm i głębokości min. 21 mm. Kabel przyłączeniowy należy poprowadzić przez służący do tego przepust; należy przy tym zapewnić, aby wąż kurczliwy przylegał do kabla przyłączeniowego w obszarze manszety uszczelniającej. Przepust kablowy jest mocowany krzyżowo i jednocześnie uszczelniany za pomocą dwóch opasek kablowych znajdujących się w zestawie. Po zamocowaniu przepustu opaski należy skrócić. Puszka do ścian kartonowo-gipsowych jest umieszczana w wykonanym wgłębieniu, a manszeta uszczelniająca jest wklejana za pomocą Schlüter-KERDI-COLL-L jako uszczelnienie zespolone. Samoprzylepne manszety KERDI należy stosować w taki sposób, aby puszka do ścian kartonowo-gipsowych była szczelnie zamknięta z każdej strony. Otwór należy wykonać tylko tam, gdzie później ma być umieszczony otwór na kabel w profilu mocującym.

Wskazówka: w obszarach narażonych na wilgoć, puszkę podtynkową należy tak umiejscowić, aby nie mogła się w niej gromadzić woda.

Moduły Schlüter-LIPROTEC są dostępne w następujących wersjach materiałowych:

profile:

  • AE = aluminium anodowane matowe naturalne
  • EB = stal nierdzewna szczotkowana V4A, nr materiału 1.4404 = AISI 316L

Wąż LED:

  • fluorowany, usieciowany platynowo silikon, twardość w skali Shore'a 60, stopień ochrony IP67

Właściwości materiału i obszary stosowania

W zależności od spodziewanych obciążeń chemicznych lub mechanicznych należy sprawdzić możliwość stosowania modułów LIPROTEC w danym przypadku. Poniżej podane są jedynie niektóre ogólne wskazówki.

Aluminium anodowane: aluminium, dzięki uszlachetnionej anodowanej powierzchni, charakteryzuje się trwałością przy normalnym użytkowaniu.

Aluminium jest wrażliwe na substancje o odczynie zasadowym.

Materiały cementowe w połączeniu z wodą zyskują odczyn zasadowy i w zależności od stężenia oraz czasu oddziaływania mogą prowadzić do korozji (powstawania wodorotlenku glinu).

Dlatego też należy natychmiast usuwać resztki zaprawy klejowej i spoinowej z powierzchni licowych i nie przykrywać folią świeżo wykonanych powierzchni. Profil należy na całej powierzchni zatopić w kleju do płytek, aby nie powstawały przestrzenie, w których może gromadzić się woda.

Stal nierdzewna: stal nierdzewna jest wysoce odporna na oddziaływania mechaniczne oraz chemiczne. Jednak nawet stal nierdzewna jakości 1.4404 nie jest odporna na wszystkie oddziaływania chemiczne. Substancje takie jak kwas solny lub fluorowodorowy oraz pewne stężenia chloru lub solanki mogą powodować jej uszkodzenia. Dlatego też należy wcześniej sprawdzić występowanie szczególnych oddziaływań.

Nieskrócone moduły LED odpowiadają stopniowi ochrony IP67. Poprzez zastosowanie dostarczonych zaślepek skrócone moduły LED mogą być zamknięte zgodnie ze stopniem ochrony IP67.

Fluorowane węże LED z sieciowanego platynowo silikonu są odporne na zabrudzenia i posiadają twardość Shore'a 60.

Moduły Schlüter-LIPROTEC nie wymagają specjalnej pielęgnacji ani konserwacji. Do delikatnych powierzchni nie należy używać środków czyszczących o właściwościach ściernych. Uszkodzenia powierzchni anodowanych można naprawić jedynie przez ich polakierowanie. Wszelkie środki czyszczące nie mogą zawierać kwasu solnego, fluorowodorowego ani surowej benzyny (składnik zmywaczy do silikonu).
