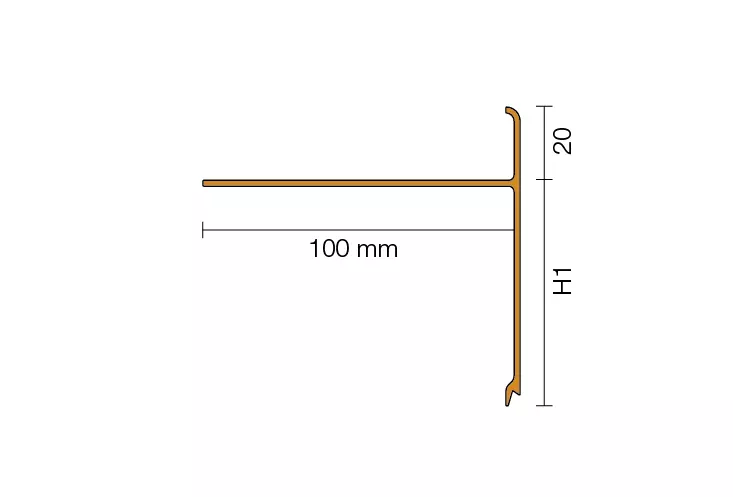

Schlüter-BARA-RTC  Profil zakończeniowy w kształcie litery T

Obróbka profili BARA-RTC przy układaniu samonośnych elementów płytowych na plackach zaprawy

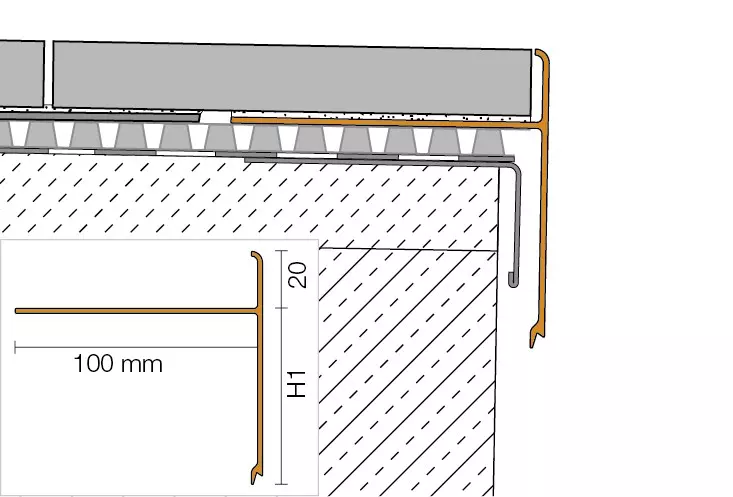

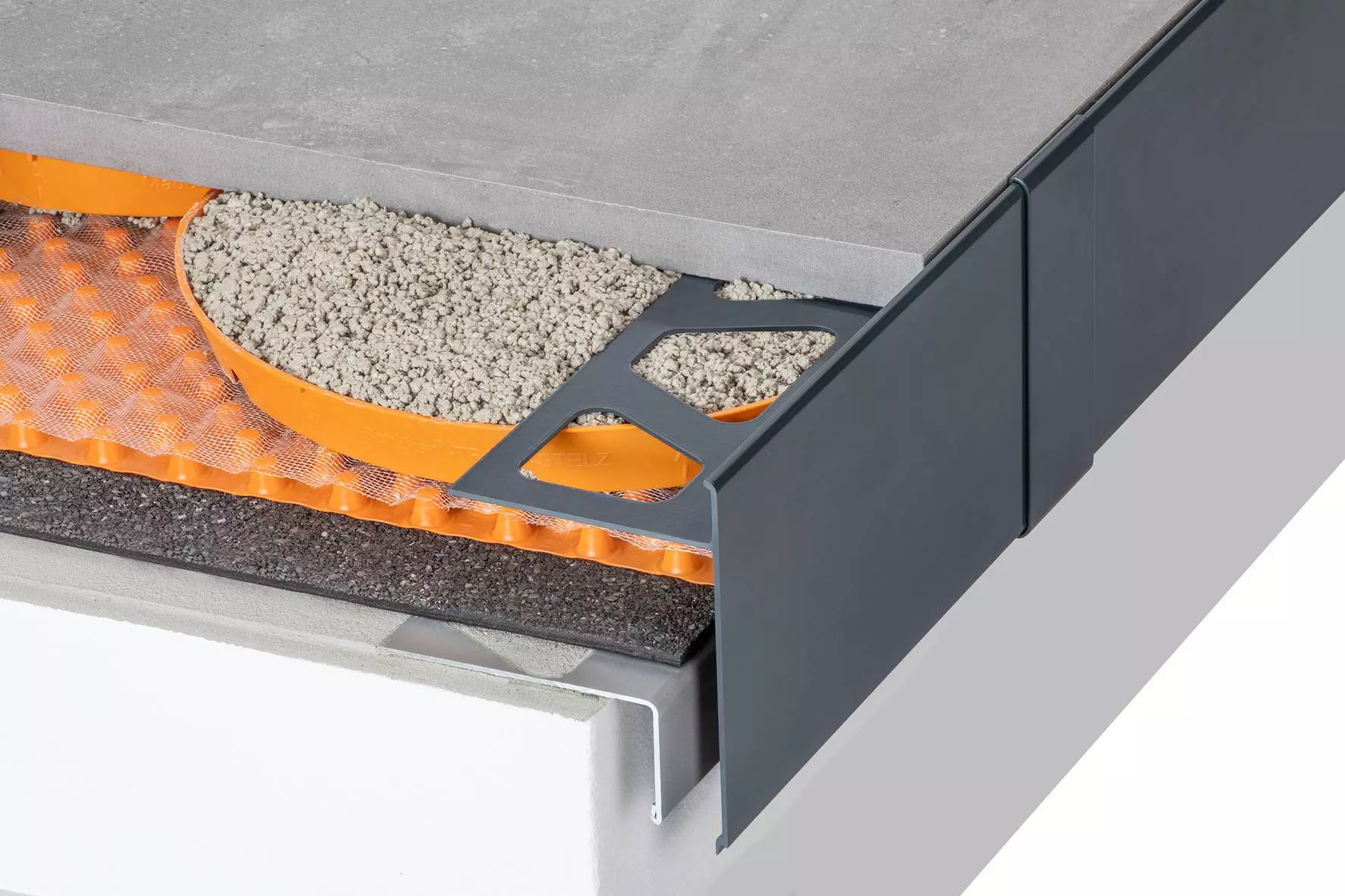

1. W przypadku układania na TROBA-PLUS z użyciem pierścieni szalunkowych do zapraw cienkowarstwowych Schlüter-TROBA-STELZ-DR profil zakończeniowy BARA-RTC zakrywa nieosłonięty brzeg konstrukcji okładziny. Jednocześnie zewnętrzne placki z zaprawy cienkowarstwowej są umieszczane na trapezoidalnie perforowanym ramieniu mocującym BARA-RTC. Następnie na plackach z zaprawy należy ułożyć samonośne elementy płytowe.
2. W przypadku stosowania pierścieni do wypełnienia zaprawą Schlüter-TROBA-STELZ-MR profil BARA-RTC należy również umieścić w placku zaprawy. Profil zakończeniowy zakrywa nieosłonięty brzeg konstrukcji okładziny. Następnie na wspornikach pod płyty należy ułożyć samonośne elementy płytowe.

Wskazówka: aby umożliwić swobodne odwadnianie konstrukcji okładziny w obszarze brzegowym, należy upewnić się, że zapewniona jest wystarczająco duża przestrzeń na odwodnienie.

Obróbka profili BARA-RTC przy układaniu samonośnych elementów płytowych na systemie podstaw pod płyty TROBA-LEVEL

1. BARA-RTC należy dobrać odpowiednio do wysokości krawędzi, która ma zostać osłonięta.
2. W przypadku zastosowania systemu podstaw pod płyty TROBA-LEVEL profil zakończeniowy BARA-RTC zakrywa nieosłoniętą krawędź konstrukcji okładziny.

Rozwiązanie przy krawędziach/narożnikach:

Brzegowe podstawy pod płyty TROBA-LEVEL-PL10/PL30 można układać na siebie z obrotem 90° do wymaganej wysokości konstrukcji. Na obszarach brzegowych lub narożnikach podstawy pod płyty TROBA-LEVEL-PL10 można przepołowić lub dzielić na ćwiartki (minimalna szerokość płyt 60 mm). Usunąć niepotrzebne mostki na podstawie pod płyty. W przypadku zastosowania obracanych podstaw pod płyty TROBA-LEVEL-PLV 60 należy odciąć talerz spodni wzdłuż dolnej linii cięcia. Usunąć niepotrzebne mostki na głowicy płyt (minimalna szerokość płyt: 85 mm).

Umieścić BARA-RTC na wspornikach pod płyty i nawiercić jeden lub dwa otwory powyżej wsporników. Należy zachować odstęp 5 mm między końcami profili. Do wkrętów z łbem stożkowym użyć wierteł stożkowych. Przymocować profile do wsporników pod płyty za pomocą wkrętów z łbem stożkowym.

Utworzyć warstwę kontaktową na poziomym ramieniu profilu BARA-RTC, używając kleju montażowego Schlüter-KERDI-FIX, a następnie położyć płyty samonośne w świeżej warstwie kleju.

Wskazówka: więcej informacji i zaleceń dotyczących obróbki z zastosowaniem systemu wsporników pod płyty TROBA-LEVEL znajduje się w opisie technicznym produktu 7.6 TROBA-LEVEL lub instrukcji montażu do BARA-RTC z TROBA-LEVEL

Profile są dostępne w następujących wersjach materiałowych:

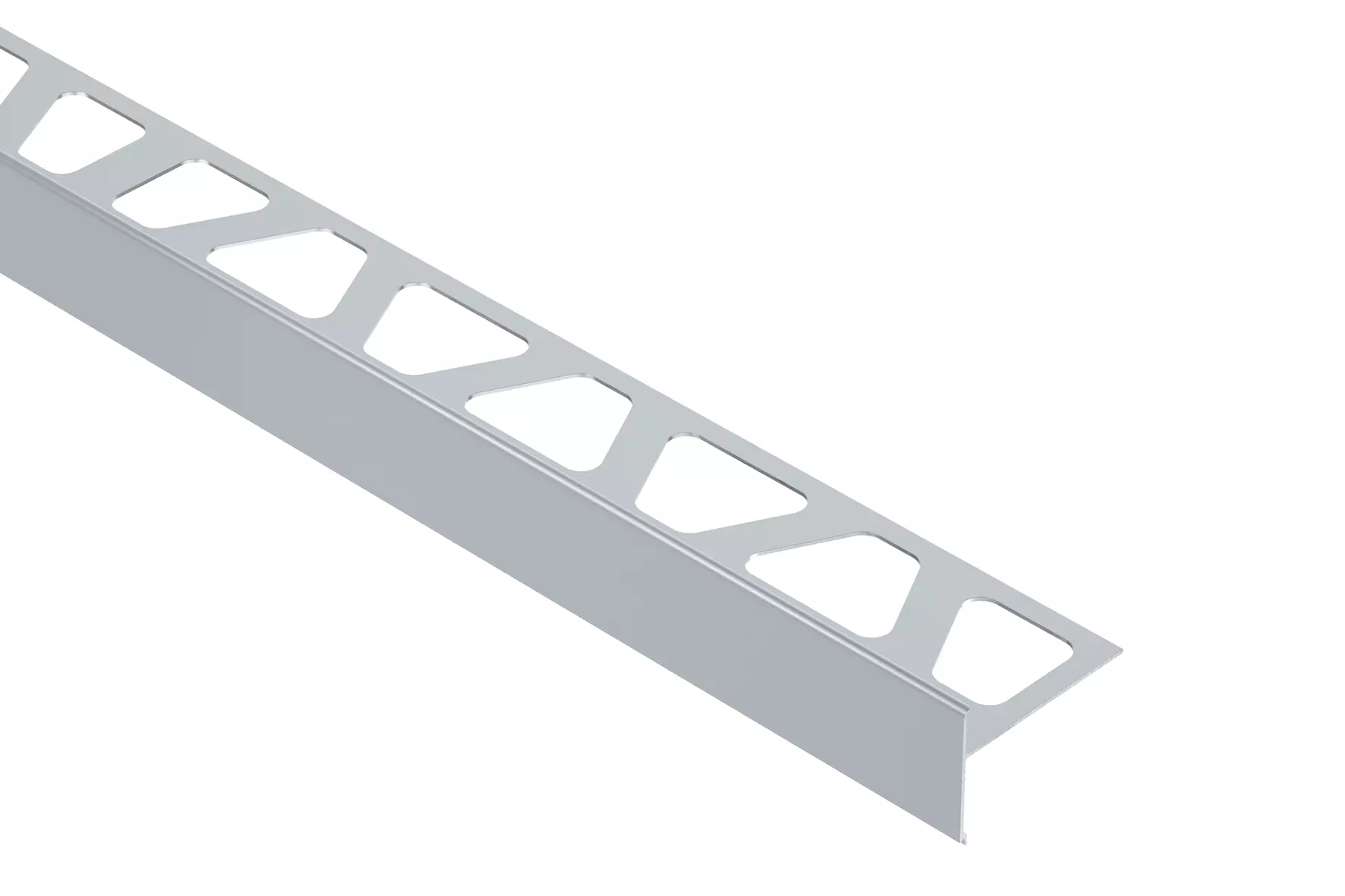

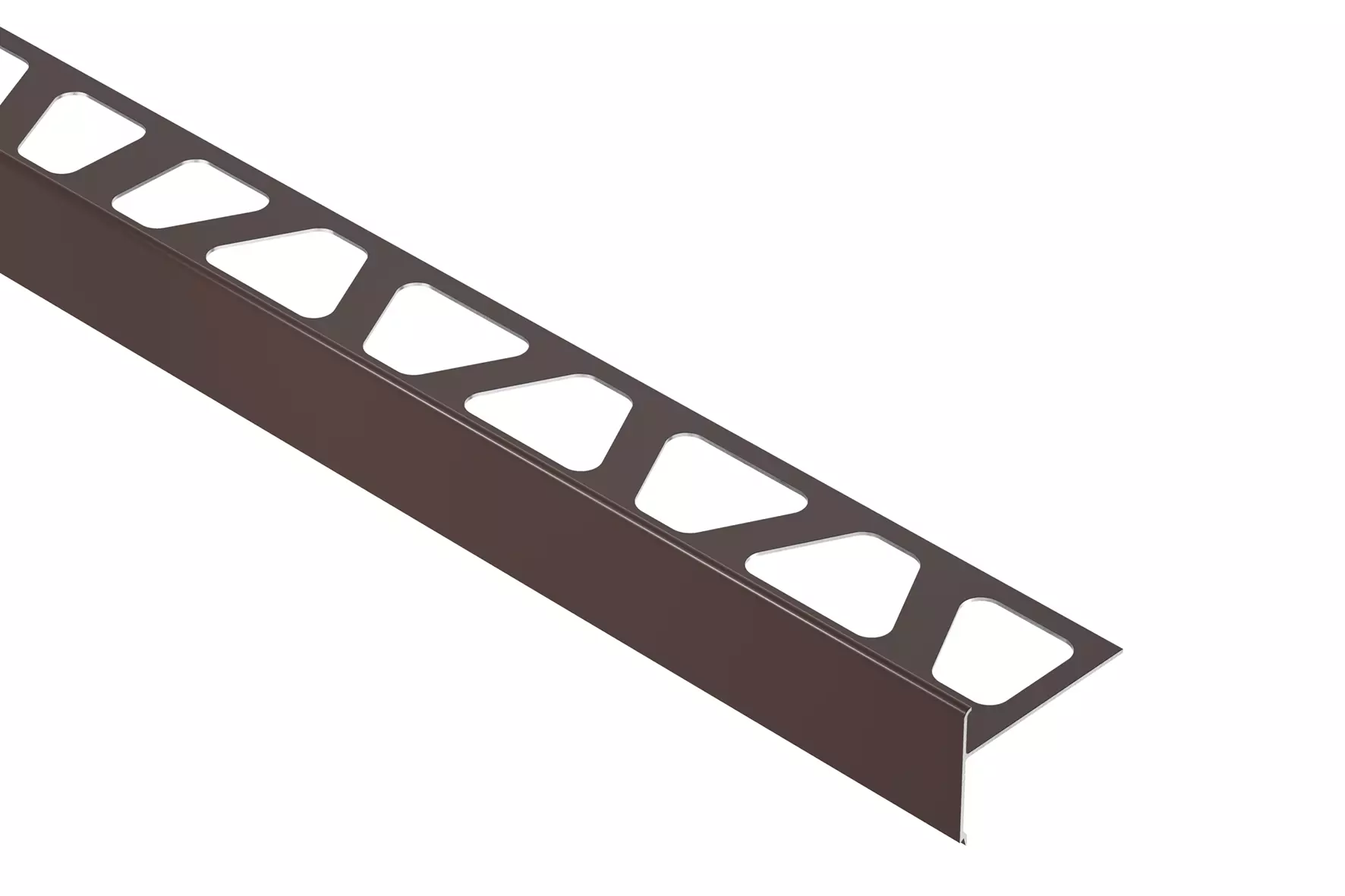

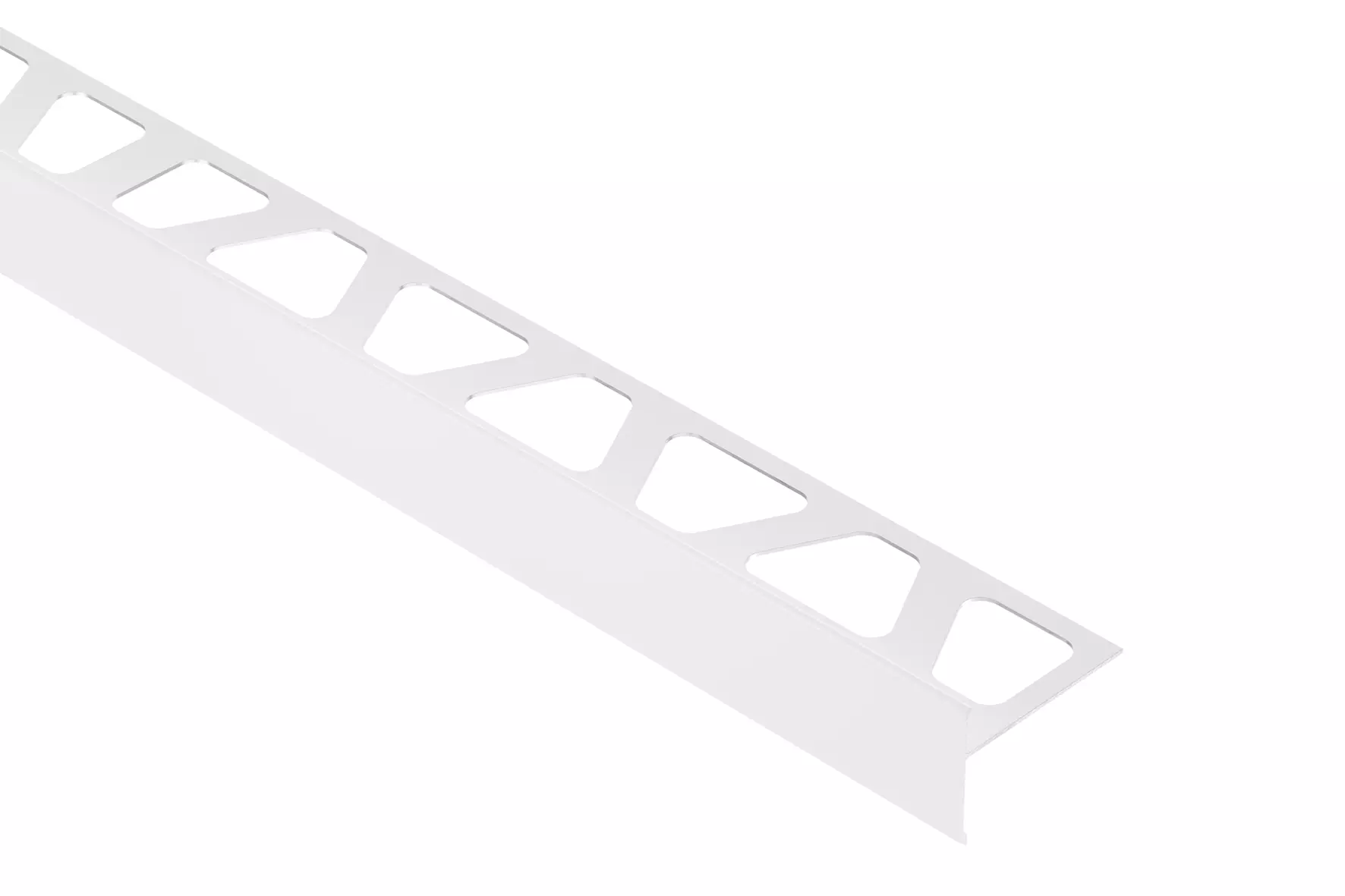

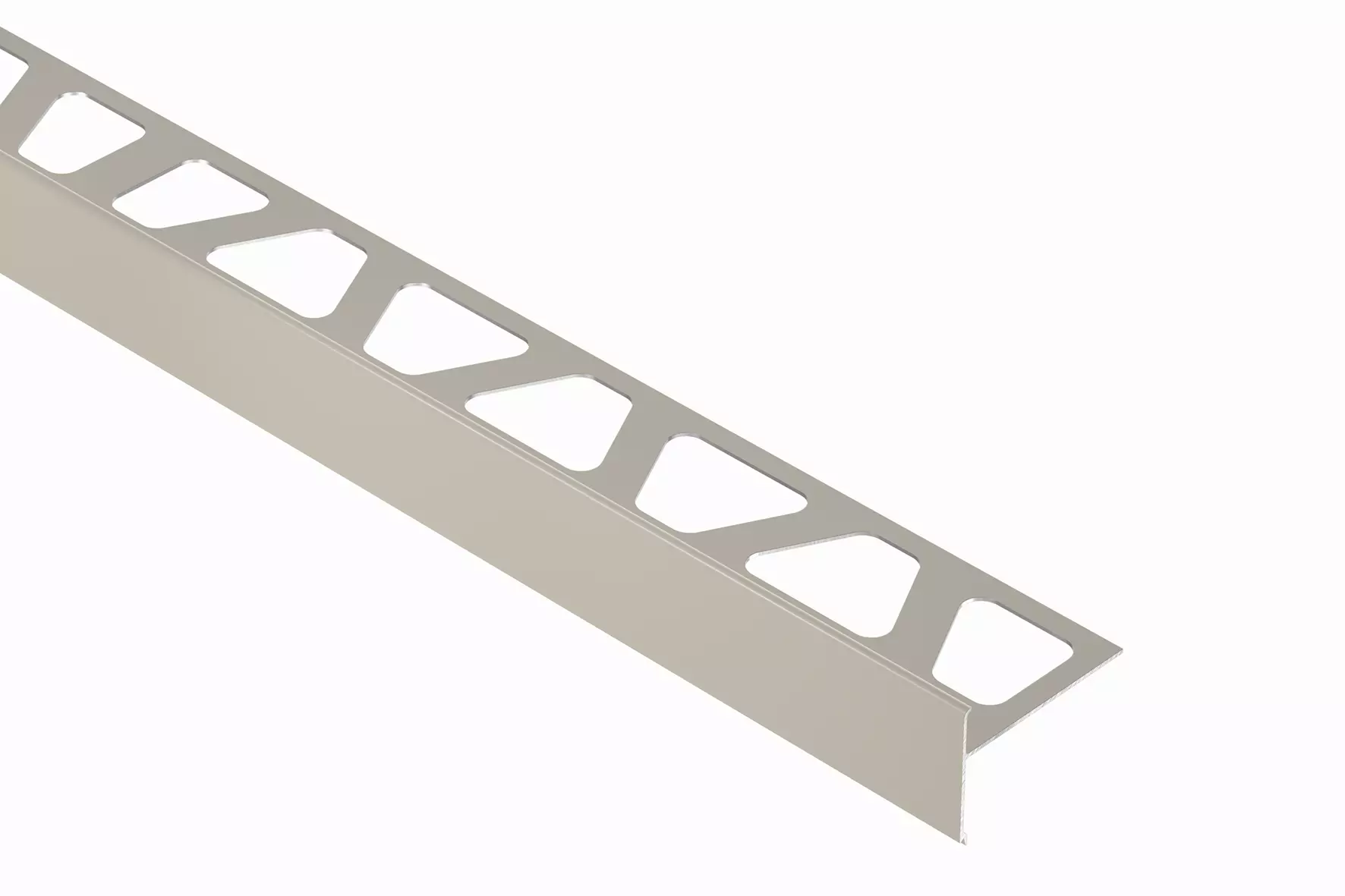

• AC = aluminium barwnie powlekane
• C/A = MyDesign by Schlüter-Systems

Właściwości materiału i obszary stosowania:

BARA-RTC wykonany jest z barwnie powlekanego aluminium. Powłoka profilu aluminiowego ma trwały kolor oraz jest odporna na promieniowanie UV i warunki atmosferyczne. Powierzchnie licowe należy chronić przed ścieraniem. Nie należy dopuszczać do gromadzenia się wody w cienkowarstwowej zaprawie klejowej, w której osadzony jest BARA-RTC (klejenie na całej powierzchni), ponieważ woda o silnie zasadowym odczynie powoduje uszkodzenie aluminium.

W przypadku szczególnych zastosowań należy potwierdzić możliwość zastosowania BARA-RTC z uwzględnieniem oczekiwanych oddziaływań chemicznych lub mechanicznych.

Schlüter-BARA-RTC można w ramach serii MyDesign by Schlüter-Systems* indywidualnie lakierować proszkowo w 190 kolorach karty kolorystycznej RALClassic
