Schlüter-KERDI-BOARD-WS  Zestaw umywalkowy do baterii stojących

Schlüter-KERDI-BOARD-WS i -WW to prefabrykowane elementy montażowe do wykonywania umywalek z blatem i dopływem wody poprzez zakupioną osobno baterię do montażu na blacie (Schlüter-KERDI-BOARD-WS) lub na ścianie (Schlüter-KERDI-BOARD-WW). Umywalki wykonane z wielofunkcyjnej płyty służącej jako podłoże do układania płytek Schlüter-KERDI-BOARD mogą zostać bezpośrednio pokryte płytkami metodą cienkowarstwową. Można je łatwo i indywidualnie dostosowywać do warunków w pomieszczeniu, swobodnie je zawieszając z użyciem dostępnych opcjonalnie wsporników ściennych KERDI-BOARD-AB lub montując je we wnękach czy narożnikach ścian bądź na nogach z KERDI-BOARD o grubości 50 mm (patrz opis techniczny produktu 12.1). Wchodzący w zakres dostawy adapter odpływowy ze zintegrowaną na stałe, elastyczną manszetą uszczelniającą KERDI i gwintem przyłączeniowym 1¼ cala umożliwia podłączenie standardowych syfonów. W połączeniu z prefabrykowanymi kształtkami narożnymi KERDI-KERS, które również wchodzą w zakres dostawy, można ponadto zagwarantować bezpieczne uszczelnienie przylegającej ściany.

Schlüter-WASHBASINPROFILE to wieloczęściowe produkty służące do opcjonalnego osłaniania bocznych powierzchni umywalki – oraz profil brzegowy do strony czołowej umywalki w wersji WS – których można użyć zamiast płytek podczas pokrywania umywalki okładziną ceramiczną.

Jako profile odwadniające dostępne są dwa wzory z rodziny KERDI-LINE VARIO: -COVE i -WAVE. Można je przycinać na dowolną długość, mają regulowaną wysokość i są dostarczane fabrycznie z dwiema zaślepkami (patrz opis techniczny produktu 8.10).

Profil dekoracyjny Schlüter-KERDI-LINE-INCOVE umożliwia wykonanie estetycznego odwodnienia w formie wklęsłej spoiny w połączeniu z umywalką w wersji WS. Ten prefabrykowany profil z przyspawanymi zaślepkami można stosować z płytkami o grubości do 11 mm. W przypadku grubszych płytek profil można dowolnie skrócić i zakończyć dołączonymi zaślepkami.

W razie potrzeby nasz system LIPROTEC obejmuje szeroki wybór profili do indywidualnego oświetlenia umywalki.

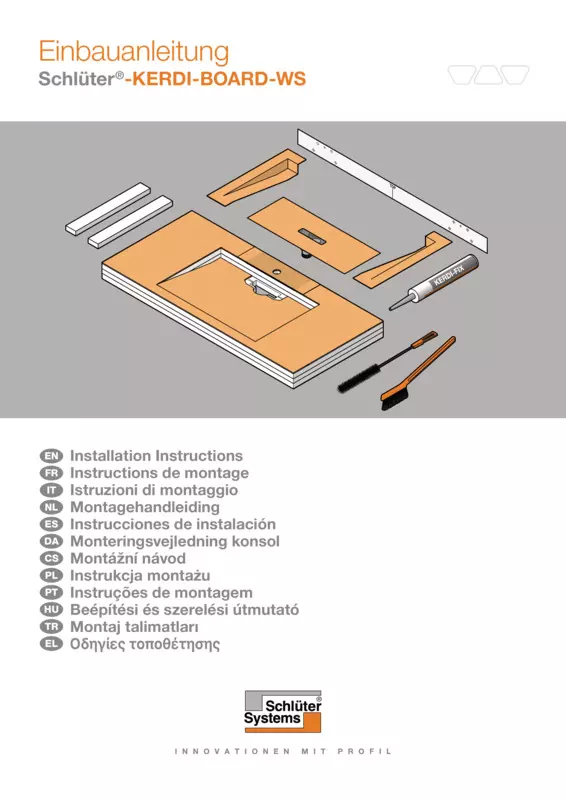

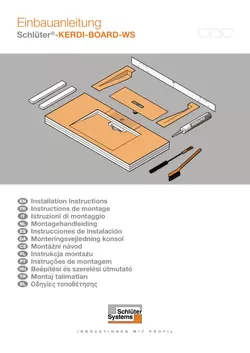

KERDI-BOARD-WS – montaż umywalki swobodnie zawieszonej na opcjonalnie dostępnych wspornikach ściennych:

Uwaga: powierzchnia mocowania musi być równa i pionowa oraz przenosić wystarczające obciążenia.

1. Umywalkę KERDI-BOARD-WS można indywidualnie dostosować do lokalnych warunków (zgodnie z opisem technicznym produktu).
2. Zaznaczyć otwory do wywiercenia za pomocą dostarczonego szablonu.
3. Nałożyć wystarczającą ilość kleju montażowego KERDI-FIX na tylną część umywalki i nasunąć ją na konsole, aby uzyskać połączenie dopasowane do ściany.
4. Uszczelnienie następuje poprzez przyklejenie dołączonych do zestawu manszet uszczelniających KERDI-KERS za pomocą kleju uszczelniającego KERDI-COLL-L (klej nie wchodzi w zakres dostawy).
5. Adapter odpływowy jest dodatkowo mocowany w obszarze przepustu za pomocą kleju montażowego KERDI-FIX.

KERDI-BOARD-WS – umywalka wolnostojąca na nóżkach i do montażu we wnęce:

1. określić wysokość montażu zgodnie z opisem technicznym produktu.
2. Umywalkę KERDI-BOARD można indywidualnie dostosować do lokalnych warunków (zgodnie z opisem technicznym produktu). W przypadku montażu wolnostojącego stosuje się dwie nogi wykonane z KERDI-BOARD o grubości co najmniej 50 mm, które można umieścić dowolnie po lewej i prawej stronie między umywalką a końcem blatu.
3. Nie trzeba brać pod uwagę syfonu, ponieważ króciec odwadniający jest wystarczająco oddalony od ściany.
4. Elementy są łączone ze sobą za pomocą kleju montażowego KERDI-FIX dołączonego do zestawu. Dostarczone elementy wypełniające są wkładane we wgłębienia przewidziane do mocowania wsporników.
5. Uszczelnienie uzyskuje się poprzez zastosowanie kleju uszczelniającego Schlüter-KERDI-COLL-L (klej nie wchodzi w zakres dostawy). Adapter odpływowy jest dodatkowo mocowany w obszarze przepustu za pomocą kleju montażowego KERDI-FIX.
6. W przypadku montażu we wnęce należy zapewnić minimalne podparcie wynoszące 20 mm na całej szerokości umywalki.
7. Przed położeniem płytek zalecamy obróbkę płytki okalającej armaturę i wywiercenie odpowiedniego otworu za pomocą diamentowej korony do wiercenia (nie wchodzi w zakres dostawy).

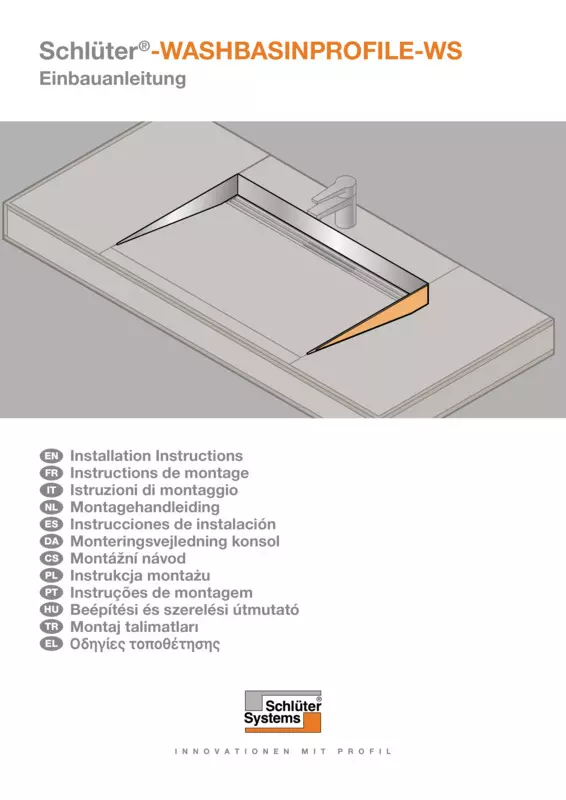

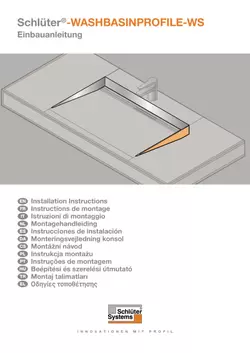

Schlüter-WASHBASIN – obróbka klinów spadkowych do KERDI-BOARD-WS:

1. najpierw nanieść odpowiedni klej do płytek i przykleić płytkę okalającą armaturę. Przed położeniem płytek zalecamy obróbkę płytki okalającej armaturę i wywiercenie odpowiedniego otworu za pomocą diamentowej korony do wiercenia (nie wchodzi w zakres dostawy).
2. Wcisnąć profile WASHBASIN-R w jeszcze wilgotny klej do płytek od strony czołowej i wyrównać je względem płytki położonej powyżej.
3. Ułożyć płytki na powierzchni blatu i lekko je docisnąć, aby zapewnić dobre połączenie.
4. Profile WASHBASIN-S należy wcisnąć w jeszcze wilgotny klej do płytek na powierzchniach bocznych i starannie wyrównać, aby leżały one prosto i równo.
5. Upewnić się, że górna krawędź profilu jest zlicowana z powierzchnią płytki leżącej powyżej.
6. Pozostałe powierzchnie umywalki należy pokryć płytkami.

Obróbka profilu Schlüter-KERDI-LINE-INCOVE do umywalki Schlüter-KERDI-BOARD-WS:

1. Umieścić profil odwadniający INCOVE bez kleju do płytek w pozycji końcowej w pierścieniu ustalającym wysokość, aby określić wymiary dla płytki znajdującej się na dnie.
2. Jeżeli wybrana płytka ma grubość większą niż 11 mm, należy odpowiednio skrócić profil i zamontować z obu stron dołączone zaślepki.
3. Zamocować profil odwadniający INCOVE za pomocą kleju do płytek.
4. Przykleić dołączone paski z XPS za pomocą naniesionej dwustronnej taśmy klejącej na górną powierzchnię profilu.
5. Trwale zamocować płytki podłogowe za pomocą odpowiedniego kleju do płytek.
6. Pozostałe powierzchnie umywalki należy pokryć płytkami.

Wskazówka:

Profil odwadniający Schlüter-INCOVE nie jest kompatybilny z klinami spadkowymi Schlüter.

Korzystając z profili odwadniających COVE i WAVE, należy przestrzegać zaleceń dotyczących obróbki zamieszczonych w opisie technicznym produktu 8.10.

Schlüter-KERDI-BOARD-WS i -WW to wielowarstwowe konstrukcje składające się z czterech warstw ekstrudowanej sztywnej pianki XPS. Płyty mają grubość 28 mm, 2 x 25 mm i 5 mm (KERDI-BOARD-WW) lub 28 mm, 27 mm, 25 mm i 5 mm (KERDI-BOARD-WS). Powierzchnia płyt o grubości 28 mm i 5 mm jest pokryta po obu stronach specjalnym, niezawierającym cementu materiałem usztywniającym i włókniną do skutecznego kotwienia w zaprawach cienkowarstwowych lub zacieranych materiałach pokryciowych oraz posiada nadrukowaną siatkę 10 x 10 mm ułatwiającą docinanie. Płyty są ze sobą sklejone i sprasowane. KERDI-BOARD-WS posiada dodatkowo warstwę wzmacniającą, zapewniającą stabilizację armatury.

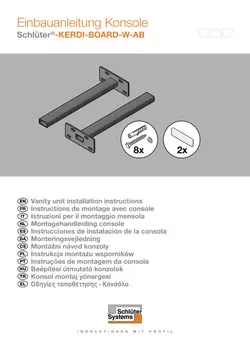

Wsporniki składają się z kołnierza o grubości 6 mm oraz ze przyspawanej rury o przekroju prostokątnym i wymiarach 50 x 25 x 2 mm. Obie części wykonane są z ocynkowanej stali konstrukcyjnej 235JR.

Adapter do przyłączania jest wykonany z polipropylenu o wysokiej odporności na uderzenia.

Zespojona fabrycznie z adapterem polietylenowa manszeta uszczelniająca KERDI oraz prefabrykowane polietylenowe kształtki narożne KERDI-KERS służą do łączenia z uszczelnieniem zespolonym.

Kliny spadkowe, wykonane ze szczotkowanej stali nierdzewnej V4A lub z aluminium z wysokogatunkową powłoką proszkową, są od drugiej strony pokryte włókniną służącą do kotwienia w kleju do płytek.

Profil INCOVE oraz dołączone zaślepki są wykonane ze stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L) ze szczotkowaną powierzchnią.

Właściwości materiału i obszary stosowania:

Powierzchnia umywalek Schlüter-KERDI-BOARD jest wodoodporna i wytrzymała na obciążenia chemiczne występujące zwykle w miejscach, gdzie ułożone są płytki ceramiczne. W obszarach, gdzie jest to konieczne, w połączeniu z Schlüter-KERDI lub KERDI-BOARD można wykonać sprawdzone uszczelnienie zespolone.

Umywalki KERDI-BOARD mają płaską powierzchnię i nie odkształcają się pod wpływem jednostronnego działania temperatury lub wilgoci. Są odporne na starzenie i charakteryzują się wysoką stabilnością. Nadają się one do wielu różnorodnych zastosowań. Należy sprawdzić podłoże pod kątem dostatecznej stabilności i sprawdzić pozostałe wymagania związane z obiektem.

Wsporniki ścienne mają wiele zastosowań, np. w łazience jako praktyczne rozwiązanie pozwalające zaoszczędzić miejsce i wprowadzające atmosferę porządku. Pozwalają one także na wykonanie dostępnych bez barier, zamontowanych na ścianie umywalek KERDI-BOARD.

Są one wykonane z solidnego materiału i charakteryzują się wysoką stabilnością oraz trwałością.

Wskazówka:

po zamontowaniu i pokryciu płytkami lub naturalnym kamieniem, umywalki KERDI-BOARD-WS i -WW mogą w danym wariancie montażu wytrzymać obciążenie do 50 kg.

Kliny spadkowe WASHBASIN są oferowane w szerokiej gamie powierzchni licowych. Rodzaj oczekiwanych chemicznych lub mechanicznych obciążeń należy określić dla danego przypadku zastosowania. Poniżej podane są jedynie niektóre ogólne wskazówki.

Profile WASHBASIN-S i -R w wersji TS (aluminium z powłoką strukturalną) mają powierzchnie licowe o naturalnym charakterze. Aluminium jest poddawane odpowiedniej obróbce wstępnej, a następnie powlekane proszkowo lakierem. Powłoka nie zmienia kolorów i jest odporna na promieniowanie UV oraz na warunki atmosferyczne. Widoczne krawędzie należy chronić przed ścieraniem lub zarysowaniem.

Profile WASHBASIN-S i -R ze stali nierdzewnej V4A (nr mat. 1.4404 = AISI 316L) ze szczotkowaną powierzchnią nadają się w szczególności do stosowania w obszarach, gdzie oczekiwane są wysokie obciążenia mechaniczne lub bardzo silne obciążenia chemiczne.

Nawet stal nierdzewna o jakości 1.4404 nie jest odporna na wszystkie oddziaływania chemiczne, np. na kwas solny lub fluorowodorowy bądź pewne stężenia chloru lub solanki, które mogą znajdować się w środkach czyszczących lub w basenach. Dlatego też należy wcześniej sprawdzić oczekiwane obciążenia.

Profil odwadniający KERDI-LINE-INCOVE ze szczotkowanej stali nierdzewnej V4A (nr mat. 1.4404 = AISI 316L) nadaje się w szczególności do zastosowań, w których obok wysokiej odporności na obciążenia mechaniczne wymagana jest odporność na oddziaływania chemiczne, np. substancje i środki czyszczące o odczynie kwaśnym lub zasadowym (pozostałe właściwości: patrz profil WASHBASIN ze szczotkowanej stali nierdzewnej V4A).
