Schlüter-KERDI-BOARD-WW  Zestaw umywalkowy do baterii ściennych

Umywalki w formie blatu z bateriami ściennymi są nie tylko funkcjonalne, lecz także przyciągają wzrok w każdej łazience. Nic dziwnego, że cieszą się coraz większą popularnością. Aby umożliwić Państwu szybkie i proste stworzenie umywalki w formie blatu, przygotowaliśmy prefabrykowany element KERDI-BOARD, który można przyciąć zgodnie z indywidualnymi potrzebami. Można na nim bezpośrednio ułożyć płytki. Jego kolejne zalety to jak zwykle niewielka masa oraz prosta obsługa.

Dzięki zawartemu w zestawie gwintowi przyłączeniowemu 1¼ cala kombinacja optymalnie nadaje się do wykorzystania ze standardowymi syfonami. Znajdujące się również w zestawie komponenty KERDI służą do wykonania niezawodnego uszczelnienia.

KERDI-BOARD-WW pasuje do naszych sprawdzonych profili odwadniających KERDI-LINE-VARIO. Umywalkę można stabilnie zamontować na ścianie lub posadowić na nogach. Aby wykonać montaż podwieszany, możesz ponadto skorzystać z naszego asortymentu opcjonalnych konsoli ściennych.

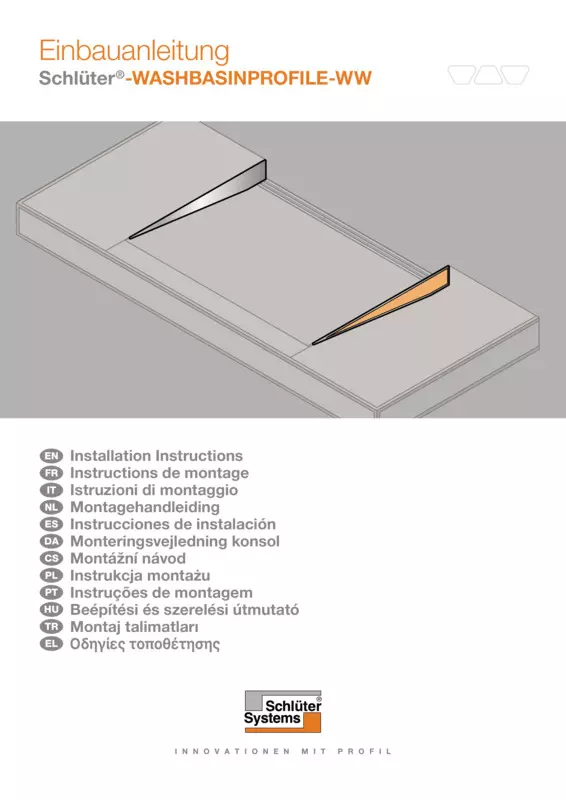

Dopasowane do zestawu kliny spadkowe Schlüter-WASHBASINPROFILE-WW posiadają nachylenie 7,5% i służą do zakrywania bocznych wewnętrznych powierzchni umywalki. Profile są wykonane ze szczotkowanej stali nierdzewnej bądź z aluminium z barwną lub strukturalną powłoką.

W skład zestawu wchodzą:

· prefabrykowana umywalka z KERDI-BOARD

· kształtki KERDI-KERS (prawe i lewe)

· adapter odpływowy o gwincie przyłączeniowym 1¼ cala z manszetą uszczelniającą KERDI

· klej montażowy KERDI-FIX


Schlüter-KERDI-BOARD-WW  Zestaw umywalkowy do baterii ściennych

Zdjęcie produktowe KERDI-BOARD-WW 1©Schlüter-Systems KG
Zdjęcie produktowe KERDI-BOARD-WW 2©Schlüter-Systems KG
Zdjęcie produktowe KERDI-BOARD-WW 3©Schlüter-Systems KG
Zdjęcie produktowe KERDI-BOARD-WW 4©Schlüter-Systems KG
Zdjęcie produktowe KERDI-BOARD-WW 5©Schlüter-Systems KG
Zdjęcie produktowe KERDI-BOARD-WW 6©Schlüter-Systems KG
Rysunek przekrojowy KERDI-BOARD-WW 1©Schlüter-Systems KG
zoom_out_map search
Zdjęcie produktowe KERDI-BOARD-WW 1
Zdjęcie produktowe KERDI-BOARD-WW 2
Zdjęcie produktowe KERDI-BOARD-WW 3
Zdjęcie produktowe KERDI-BOARD-WW 4
Zdjęcie produktowe KERDI-BOARD-WW 5
Zdjęcie produktowe KERDI-BOARD-WW 6
Rysunek przekrojowy KERDI-BOARD-WW 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Ogólne informacje o produktach

Schlüter-KERDI-BOARD-WW to prefabrykowany element do wykonania indywidualnie zaprojektowanej umywalki z blatem i armaturą zamontowaną na ścianie. Wykonany z wielofunkcyjnej płyty będącej perfekcyjnym podłożem do układania płytek Schlüter-KERDI-BOARD umożliwia pokrycie umywalki płytkami metodą cienkowarstwową.

Element można indywidualnie i łatwo dostosować do lokalnych warunków: może zostać swobodnie zawieszony za pomocą opcjonalnie dostępnych wsporników ściennych, najlepiej we wnękach i narożnikach ścian, lub umieszczony na nogach wykonanych z 50 mm KERDI-BOARD. (patrz także odpowiedni opis techniczny produktu 12.1)

Wchodzący w zakres dostawy adapter odpływowy ze zintegrowaną na stałe, elastyczną manszetą uszczelniającą KERDI i gwintem przyłączeniowym 1¼ cala umożliwia podłączenie syfonów powszechnie dostępnych na rynku. W połączeniu z prefabrykowanymi kształtkami narożnymi KERDI-KERS, które również wchodzą w zakres dostawy, można ponadto zagwarantować bezpieczne uszczelnienie przylegającej ściany.

Jako profile odwadniające dostępne są dwie opcje z rodziny KERDI-LINE-VARIO. Można je przycinać na dowolną długość, mają regulowaną wysokość i są dostarczane fabrycznie z dwoma zaślepkami. (patrz także odpowiedni opis techniczny produktu 8.10)

W razie potrzeby nasz system LIPROTEC obejmuje szeroki wybór profili do indywidualnego oświetlenia umywalki.

Wolno stojąca na nóżkach i do montażu na ścianie

  1. Określanie wysokości instalacji
  2. Umywalkę KERDI-BOARD można indywidualnie dostosować do lokalnych warunków. W przypadku montażu wolno stojącego stosuje się dwie nóżki wykonane z KERDI-BOARD o grubości co najmniej 50 mm, które można umieścić dowolnie po lewej i prawej stronie między umywalką.
  3. Ze względu na króciec odpływowy znajdujący się w pobliżu ściany, użycie powszechnie dostępnego na rynku syfonu rurowego jest możliwe tylko w ograniczonym zakresie. W tym przypadku należy użyć specjalnego syfonu butelkowego lub najlepiej syfonu podtynkowego.
  4. Elementy są łączone ze sobą za pomocą kleju montażowego Schlüter-KERDI-FIX dołączonego do zestawu. Dostarczone elementy wypełniające są wkładane we wgłębienia przewidziane do mocowania konsoli.
  5. Uszczelnienie uzyskuje się poprzez przyklejenie dołączonych do zestawu manszet uszczelniających KERDI-KERS za pomocą kleju uszczelniającego Schlüter-KERDI-COLL-L (klej nie wchodzi w zakres dostawy). Adapter odpływowy jest dodatkowo mocowany w obszarze przepustu za pomocą kleju montażowego KERDI-FIX.
  6. W przypadku montażu we wnęce należy zapewnić minimalne podparcie wynoszące 20 mm na całej szerokości umywalki.

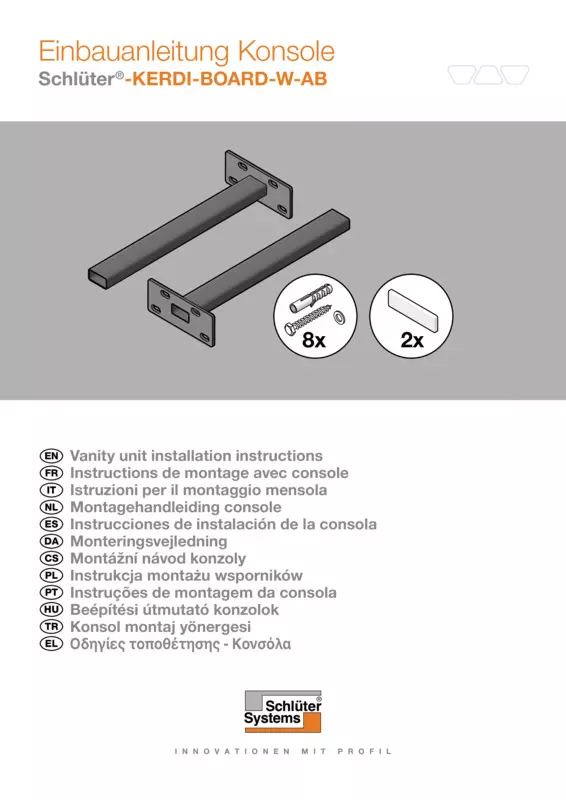

Montaż swobodnie zawieszonej umywalki KERDI-BOARD za pośrednictwem opcjonalnie dostępnych konsoli ściennych

Uwaga: powierzchnia do mocowania musi być równa i pionowa oraz przenosić wystarczające obciążenia.

  1. Umywalkę KERDI-BOARD można indywidualnie dostosować do lokalnych warunków.
  2. Zaznaczyć otwory do wywiercenia za pomocą dostarczonego szablonu.
  3. Nałożyć wystarczającą ilość kleju montażowego KERDI-FIX na tylną część umywalki i nasunąć ją na konsole, aby uzyskać połączenie dopasowane do ściany.
  4. Uszczelnienie następuje poprzez przyklejenie dołączonych do zestawu manszet uszczelniających KERDI-KERS za pomocą kleju uszczelniającego KERDI-COLL-L (klej nie wchodzi w zakres dostawy). Adapter odpływowy jest dodatkowo mocowany w obszarze przepustu za pomocą kleju montażowego KERDI-FIX.

Wskazówka: po zamontowaniu i pokryciu płytkami lub kamieniem naturalnym umywalka KERDI-BOARD-WW może wytrzymać obciążenie do 50 kg w każdym wariancie montażu.

Schlüter-KERDI-BOARD-WW posiada konstrukcję warstwową i składa się czterech warstw sprasowanej sztywnej pianki XPS o grubości płyt 28 mm, 2 x 25 mm i 5 mm. Powierzchnia płyty o grubości 28 mm i 5 mm jest pokryta po obu stronach specjalnym, niezawierającym cementu materiałem usztywniającym i włókniną do skutecznego kotwienia zapraw cienkowarstwowych lub zacieranych materiałów pokryciowych oraz posiada nadrukowaną siatkę 10 x 10 mm ułatwiającą docinanie. Płyty są ze sobą sklejone i sprasowane.

Właściwości materiału i obszary stosowania

Powierzchnia umywalki KERDI-BOARD jest wodoodporna i wytrzymała na obciążenia chemiczne występujące zwykle w przypadku okładzin z płytek ceramicznych. W obszarach, gdzie jest to konieczne, w połączeniu z Schlüter-KERDI lub KERDI-BOARD można wykonać sprawdzone uszczelnienie zespolone.

Umywalka KERDI-BOARD ma płaską powierzchnię i nie odkształca się pod wpływem jednostronnego działania temperatury lub wilgoci, jest odporna na starzenie i charakteryzuje się wysoką stabilnością.

Nadaje się ona do różnorodnych zastosowań. Należy sprawdzić podłoże pod kątem dostatecznej stabilności i sprawdzić pozostałe wymagania związane z obiektem.

Umywalki KERDI-BOARD należy przechowywać w pozycji leżącej lub w innej bezpiecznej formie. W przypadku przechowywania na zewnątrz element musi być zabezpieczony przed bezpośrednim działaniem promieni słonecznych i czynników atmosferycznych.
