Schlüter-KERDI-BOARD-E  Element kątowy

Element kątowy Schlüter-KERDI-BOARD-E umożliwia modelowanie narożników w celu np. optymalnego ukrycia rur. Dostępne są trzy różne grubości płyt – 12,5, 19 oraz 28 milimetrów – z przygotowanym rowkiem w kształcie litery V.


Schlüter-KERDI-BOARD-E  Element kątowy

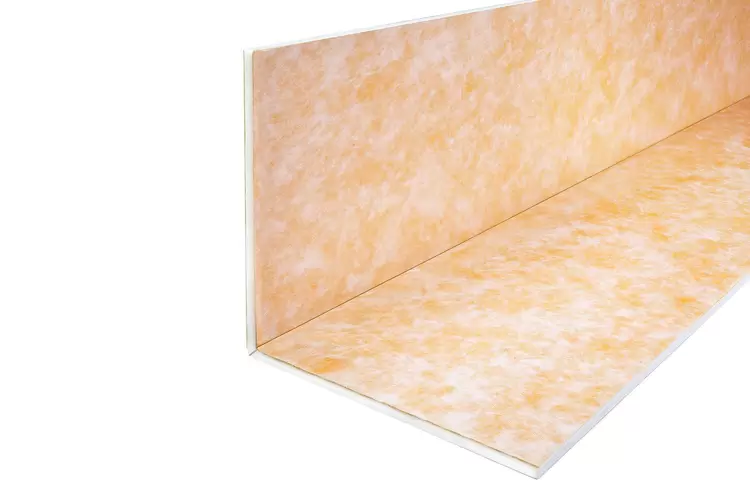

Zdjęcie produktowe KERDI-BOARD-E 1©Schlüter-Systems KG

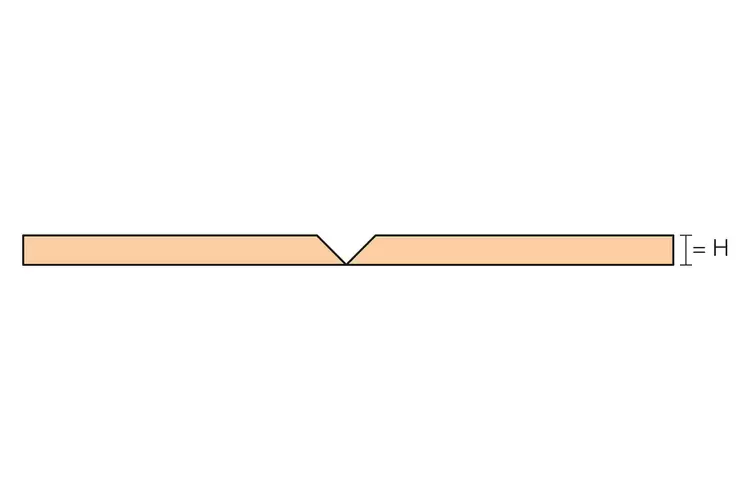

Rysunek przekrojowy KERDI-BOARD-E 1©Schlüter-Systems KG
zoom_out_map search
Zdjęcie produktowe KERDI-BOARD-E 1
Rysunek przekrojowy KERDI-BOARD-E 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Ogólne informacje o produktach

Schlüter-KERDI-BOARD jako system ścianek działowych

  1. Schlüter-KERDI-BOARD należy przykleić krawędzią stykową do stabilnej ściany, tak aby ścianka działowa KERDI-BOARD była otoczona przynajmniej przez okładzinę z płytek, która zostanie położona na stabilnej ścianie. W miarę możliwości ścianka działowa powinna być przyłączona między płytami KERDI-BOARD przymocowanymi do tej stabilnej ściany. Alternatywnie w celu przyłączenia ścianki działowej do stabilnej ściany można najpierw przykręcić należący do systemu kątownik lub profil w kształcie litery U.
  2. Swobodnie kończące się ścianki działowe można ustabilizować za pomocą należącego do systemu profilu w kształcie litery U. Jeżeli do profilu w kształcie litery U mają zostać przykręcone okucia, z tyłu tego profilu należy przykleić pasujący płaskownik z tworzywa sztucznego Schlüter-KERDI-BOARD-ZFP, dzięki czemu wkręty będą lepiej zakotwione. Profile w kształcie litery U można zastosować też przy styku z podłogą lub sufitem.
  3. Wszystkie spoiny pionowe i poziome KERDI-BOARD należy zakleić zaprawą cienkowarstwową lub, w razie potrzeby, klejem KERDI-FIX. W przypadku dłuższych ścianek działowych w razie potrzeby można wkleić do jednej lub większej liczby spoin poziomych należący do systemu kątownik lub profil w kształcie litery U w celu stabilizacji.
  4. Takie ścianki działowe można w zależności od indywidualnych wymagań panujących w miejscu budowy uznać za ściany w zabudowie lekkiej bez wykonywania obliczeń statycznych. Z zasady należy używać płyt o grubości 50 mm. Do wykonania półek ściennych i regałowych można zastosować płyty o grubości od 19 mm. Decyzję o tym należy podjąć z uwzględnieniem poszczególnych wymogów.

Obudowy rur ze Schlüter-KERDI-BOARD

  1. Elementy kątowe i U-kształtowniki z KERDI-BOARD pozwalają na łatwe i szybkie wykonywanie obudów przewodów rurowych i instalacji elektrycznych.
  2. Na początku należy dociąć elementy płaskie z rowkami w kształcie litery V do wymaganych wymiarów. Z jednego elementu kształtownika U można wyciąć dwa elementy kątowe z odpowiednio krótszymi ramionami.
  3. Elementy są składane razem dopiero podczas montażu, a łączy je pasek kleju umieszczony fabrycznie w rowku w kształcie litery V.
  4. Części kształtownika U lub kątowe KERDI-BOARD należy przykleić krawędziami do istniejących ścian. Nadaje się do tego zaprawa cienkowarstwowa lub KERDI-FIX. W razie potrzeby w odpowiednim obszarze ściany można najpierw przymocować kątownik Schlüter-KERDI-BOARD-ZW.
