Schlüter-KERDI-SHOWER-TT  Płyta ze spadkiem do odwodnienia punktowego umieszczonego centralnie lub niecentralnie

Schlüter-KERDI-SHOWER to modularny system do budowy pryszniców bezbrodzikowych z oklejanych płytkami ceramicznymi.

Płyty ze spadkiem są dostępne w różnych wymiarach do użycia z centralnie lub niecentralnie umieszczonym odpływem systemowym. Należący do tego systemu odpływ podłogowy Schlüter-KERDI-DRAIN-BASE jest dostępny jako zestaw. W zależności od sytuacji na budowie można stosować także inne warianty Schlüter-KERDI-DRAIN. Jako uszczelnienie ścian do wyboru są różne zestawy uszczelnienia zespolonego Schlüter-KERDI.

Powierzchnie płyt ze spadkiem posiadają już odpowiednie nachylenie w kierunku punktów odwodnienia.

Dostępne podstawowe rozmiary:

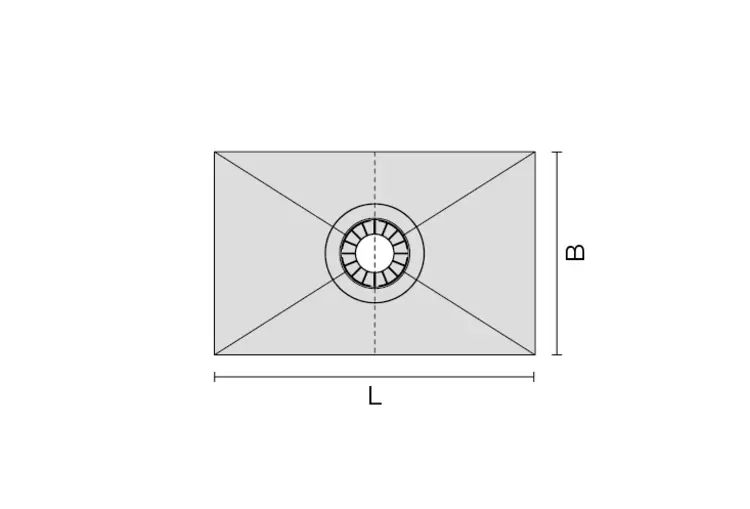

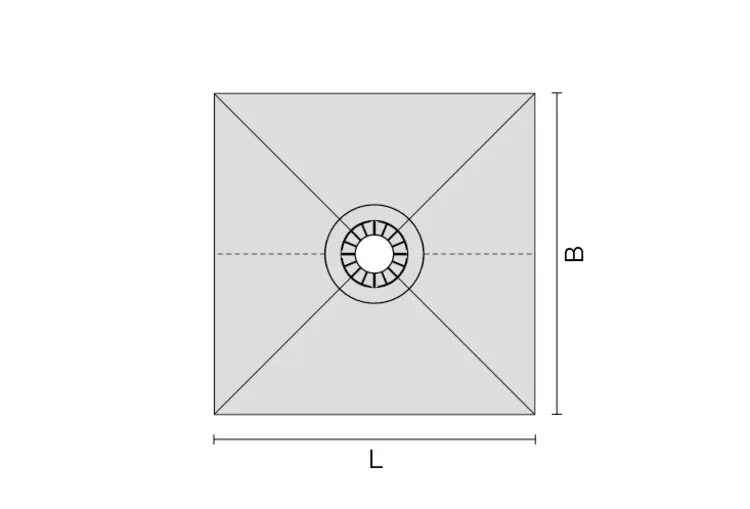

Odpływ centralny:

• 96,5 x 81 cm
• 91,5 x 91,5 cm
• 91,5 x 122 cm
• 101,5 x 101,5 cm
• 122 x 122 cm
• 96,5 x 152,5 cm
• 122 x 152,5 cm
• 122 x 183 cm
• 152,5 x 152,5 cm
• 183 x 183 cm

Odpływ niecentralny:

• 96,5 x 152,5 cm

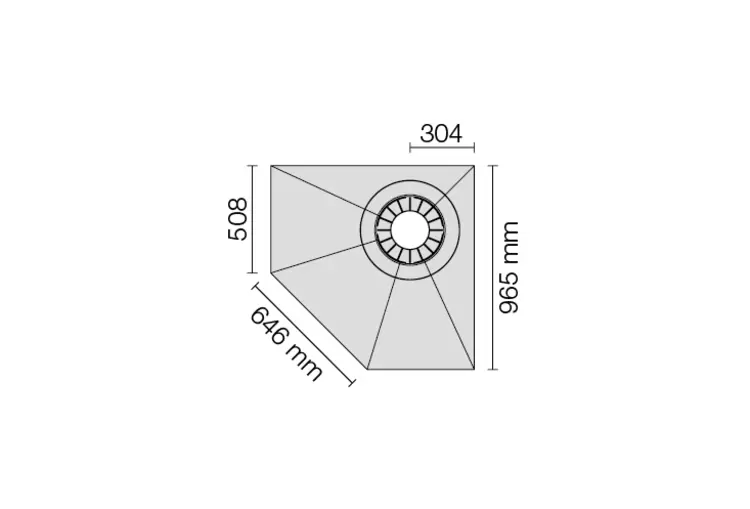

• 96,5 x 96,5 cm (odpływ narożny, pięciokątna płyta)

Mniejsze wymiary i wymiary pośrednie można uzyskać w prosty sposób przez przycięcie nożykiem. Należy przy tym zwrócić uwagę na proporcje boków i położenie punktu odwodnienia.

Warianty KERDI-DRAIN pozwalają sprostać najróżniejszym wymaganiom stawianym odwodnieniu, takim jak wysoka wydajność odpływu albo pionowe lub poziome odprowadzenie wody.

Schlüter-KERDI-SHOWER wyróżnia się wyjątkowo niezawodną i łatwą obróbką. W połączeniu z komponentami uszczelniającymi KERDI konstrukcja ta spełnia wymogi ogólnego świadectwa kontroli nadzoru budowlanego (abP) dla uszczelnień w połączeniu z płytkami ceramicznymi płytami z kamienia.

Komponenty systemowe KERDI-SHOWER pakowane są każdorazowo jako zestaw i w zależności od potrzeby można je łatwo połączyć.

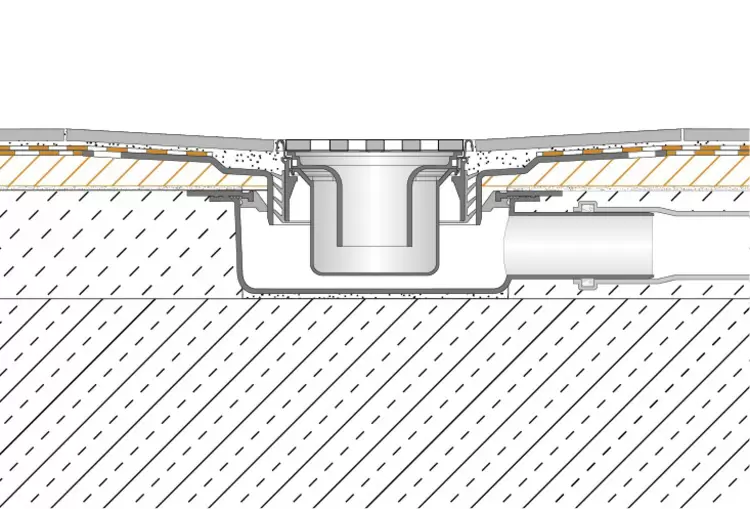

1. Obudowę odpływu należy ustawić na podłożu odpowiednio do wybranej płyty ze spadkiem i podłączyć do odwodnienia budynku przy pomocy właściwie przyciętej rury odpływowej.

   W razie potrzeby do podłączenia użyć dołączonej kształtki redukcyjnej (z DN 40 na DN 50). Następnie przeprowadzić kontrolę szczelności.

2. Profesjonalnie ułożyć warstwę wyrównującą (wytrzymałość na ściskanie >= 0,3 N/mm²) na nośnym podłożu. Należy przy tym zwrócić uwagę, aby cała obudowa odpływu oraz rura odpływowa były w pełni otoczone materiałem odciążającym. Górna krawędź odpływu podłogowego służy przy tym jako pomoc przy zacieraniu i licuje z górną krawędzią warstwy wyrównującej. W przypadku stosowania podsypek w zależności od rodzaju powierzchni warto wyszpachlować obszar przed ułożeniem płyty. Należy przestrzegać wskazówek producenta dotyczących montażu.

   Wskazówka: jeżeli wymagane jest polepszenie właściwości akustycznych, to odciążającą warstwę wyrównującą należy ułożyć na izolacji akustycznej Schlüter-KERDI-LINE-SR i obudować ją odpowiednim paskiem brzegowym.

   Przy wyborze odpowiedniej izolacji akustycznej należy uwzględnić maksymalną ściśliwość CP4 (≤ 4 mm).

3. Następnie na odpowiednio nośną warstwę wyrównującą nakleić na całej powierzchni płytę ze spadkiem z użyciem hydraulicznie wiążącej zaprawy cienkowarstwowej.

   Należy uważać, aby połączenie na styk płyty ze spadkiem nie znajdowało się nad obszarem prowadzenia rury odpływowej.

4. Następnie włożyć nakładkę do podłoży cienkowarstwowych przez dokładnie dopasowany otwór w płycie do obudowy odpływu, tak aby kołnierz mocujący licował z górną powierzchnią płyty ze spadkiem. W celu osadzenia nakładki trzeba najpierw nanieść zaprawę cienkowarstwową pod kołnierzem mocującym.
5. W celu przyklejenia manszety KERDI – dostarczonej wraz z obudową odpływu KERDI-DRAIN – należy nanieść na kołnierz nakładki i na manszetę uszczelniającą płyty ze spadkiem klej KERDI-COLL-L, używając w tym celu kielni ząbkowanej 3 x 3 mm lub 4 x 4 mm, i zatopić manszetę KERDI na całej powierzchni w kleju. W celu wciśnięcia manszety zaleca się użycie gładkiej strony kielni ząbkowanej lub gładkiej kielni, którą należy przycisnąć i poprowadzić ukośnie przez manszetę. Wyeliminować pęcherze powietrza pod manszetą. Zwracać uwagę na czas otwarcia kleju.
6. W celu uszczelnienia powierzchni ścian nakleja się na ich całej powierzchni matę uszczelniającą KERDI 200. Na styki pasm maty na otwartej powierzchni lub w narożnikach oraz w miejscach połączeń ściana/podłoga należy nakleić taśmę uszczelniającą KERDI-KEBA oraz kształtki narożne Schlüter-KERECK za pomocą kleju KERDI-COLL-L. Przejścia rur należy uszczelnić za pomocą manszet KERDI należących do systemu.

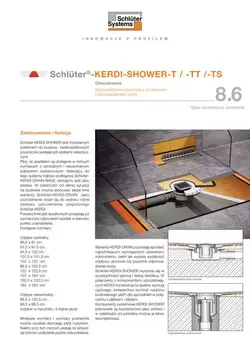

   Przestrzegać zaleceń zawartych w odpowiednich opisach technicznych produktów 8.1 Schlüter-KERDI i 8.4 Schlüter-KERDI-COLL-L.

   Uwaga:
   montując płyty Schlüter-KERDI-BOARD na powierzchni ścian, wykonujemy jednocześnie uszczelnienie ścian (patrz opis produktu 12.1 Schlüter-KERDI-BOARD). Połączenia na styk i narożniki również należy uszczelnić taśmą KERDI-KEBA i kształtkami KERDI-KERECK z zastosowaniem kleju KERDI-COLL-L.

7. Gdy uszczelnienie zespolone zostanie w całości wykonane zgodnie z wcześniejszym opisem, można przystąpić do układania płytek metodą cienkowarstwową. Nie ma konieczności wykonywania czasowych przerw technologicznych.
8. W celu ułożenia płytek należy nanieść bezpośrednio na manszetę KERDI hydraulicznie wiążącą zaprawę cienkowarstwową i osadzić w niej płytki możliwie całą powierzchnią. Powierzchnia podłogi może podlegać obciążeniu normalnym ruchem pieszym niezależnie od formatu płytek. Jeżeli spodziewane są większe obciążenia, np. ruch wózków inwalidzkich, konieczne jest zastosowanie dodatkowej warstwy rozkładającej obciążenia lub płytek o większym formacie.

   Wskazówka:
   w obszarach, gdzie wymagane są uszczelnienia ze świadectwem kontroli nadzoru budowlanego (abP) lub oznaczeniem CE, należy stosować tylko sprawdzone w systemie zaprawy cienkowarstwowe.

   Podczas układania płytek podłogowych należy umieścić obudowę kratki odpływu ze zintegrowanym syfonem w nakładce do podłoży cienkowarstwowych i ustawić ją na wysokość odpowiednio do grubości płytek w jednej płaszczyźnie. Ramkę kratki należy wypełnić od spodu klejem do płytek.

9. Można zastosować inne okładziny, takie jak powłoki cienkowarstwowe, tworzywa sztuczne itp., nie są tu jednak dalej opisane i w razie potrzeby wymagają odpowiednich konsultacji. Chętnie odpowiemy na Państwa pytania i podzielimy się zaleceniami.

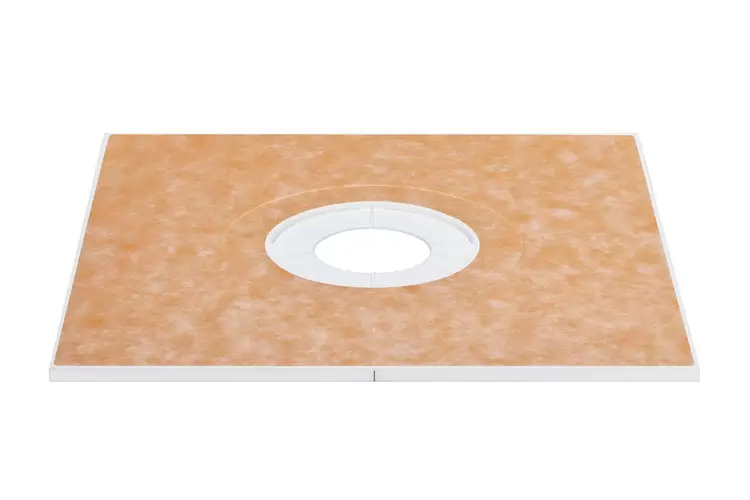

Płyty ze spadkiem posiadają już odpowiednie nachylenie w kierunku punktów odwodnienia. W płytach znajduje się dokładnie dopasowany otwór na nakładkę do podłoży cienkowarstwowych KERDI-DRAIN z kołnierzem zatapianym w kleju.

Płytę ze spadkiem można stosować na odpowiednich podłożach w zależności od sytuacji na budowie (np. przy konstrukcji drewnianej, odpływie pionowym, podbudowie z zaprawy itp.).

Manszeta KERDI jest fabrycznie wklejona na płyty ze spadkiem.

Aby ułatwić transport oraz obróbkę, płyta dostarczana jest w formie dwóch elementów.

Płyty ze spadkiem KERDI-SHOWER-KST 1525 i -KST 1830 składają się z dwóch części, które można połączyć za pomocą systemu typu jaskółczy ogon. Spoinę łączącą dwa elementy należy uszczelnić taśmą KERDI-KEBA, stosując klej KERDI-COLL-L.

Płyta ze spadkiem wykonana jest z odpornego na ściskanie ekspandowanego polistyrenu (EPS).

Obudowa odpływu wyprodukowana jest z polipropylenu (PP) o wysokiej odporności na uderzenia.

Nakładka do podłoży cienkowarstwowych wykonana jest z akrylonitrylo-butadienostyrenu (ABS) i posiada kołnierz mocujący, którego powierzchnia pokryta jest włókniną.

Manszeta Schlüter-KERDI fabrycznie naniesiona na płytę ze spadkiem wykonana jest z miękkiego polietylenu i specjalnej włókniny na powierzchni, która zapewnia dobrą przyczepność kleju do płytek lub kleju do innych okładzin.

Kratka ze stali nierdzewnej zawarta w zestawie uszczelniającym Schlüter-KERDI-SHOWER-SKB wyprodukowana jest ze stali V2A (materiał 1.4301 = AISI 304).

Właściwości materiałów i obszary stosowania

Zgodnie z normą DIN EN 1253 „Odpływy w budynkach” obudowa odpływu, nakładka do podłoży cienkowarstwowych i osłony należą do kategorii K3. Klasyfikacja K3 dotyczy powierzchni, na których nie odbywa się ruch pojazdów i są to np. pomieszczenia narażone na wilgoć w budownictwie mieszkaniowym, domach seniora, hotelach, szkołach czy sanitariatach z szeregowymi umywalkami i prysznicami.

Możliwość zastosowania przewidywanego systemu odpływu podłogowego należy potwierdzić w szczególnych przypadkach, biorąc pod uwagę spodziewane obciążenia chemiczne, mechaniczne lub inne.
