Schlüter-KERDI-SHOWER-LT  Płyta ze spadkiem do umieszczonego centralnie odwodnienia liniowego

W prysznicach bezbrodzikowych niezawodne odwodnienie to podstawa. Jeżeli decydujesz się na montowane centralnie odwodnienie liniowe z KERDI-LINE-H lub -V, sięgnij po naszą płytę KERDI-SHOWER-LT w celu łatwego utworzenia niezbędnego spadku. Jest ona dostępna w różnych wymiarach, a ponadto dzięki naniesionym rowkom można indywidualnie nadać jej pożądane wymiary za pomocą przycięcia nożykiem.

Kompleksowy pakiet: płyta ze spadkiem z odpornego na ściskanie polistyrenu posiada fabrycznie naniesione uszczelnienie KERDI. Płytę ze spadkiem możesz zainstalować na warstwie wyrównującej przy odpływie odwadniającym lub, w przypadku pionowych odpływów podłogowych, bezpośrednio ułożyć ją na nośnym podłożu.


Schlüter-KERDI-SHOWER-LT  Płyta ze spadkiem do umieszczonego centralnie odwodnienia liniowego

Zdjęcie produktowe KERDI-SHOWER-LT 1©Schlüter-Systems KG
Rysunek przekrojowy KERDI-SHOWER-LT 1©Schlüter-Systems KG
Rysunek przekrojowy KERDI-SHOWER-LT 2©Schlüter-Systems KG
zoom_out_map search

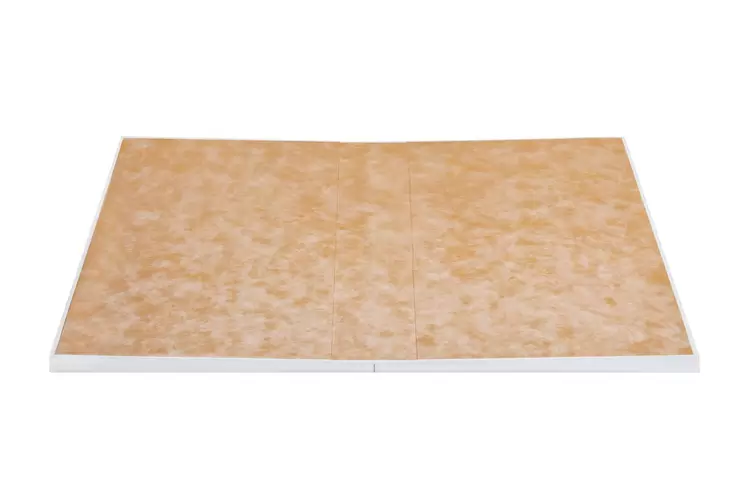

Zdjęcie produktowe KERDI-SHOWER-LT 1

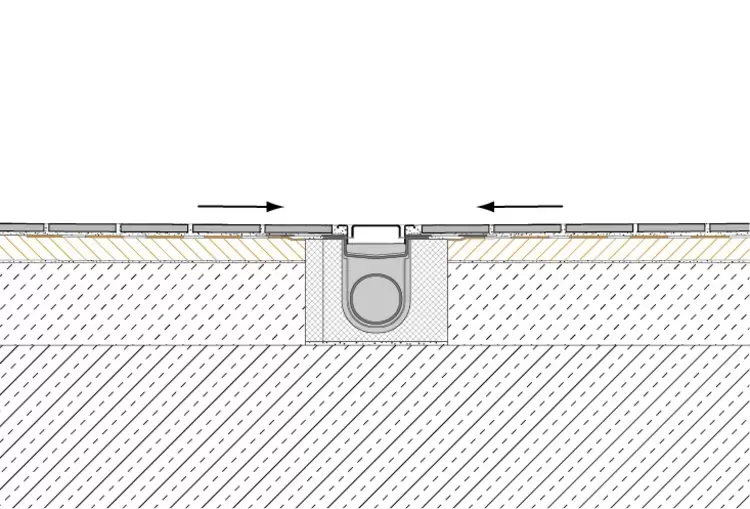

Rysunek przekrojowy KERDI-SHOWER-LT 1

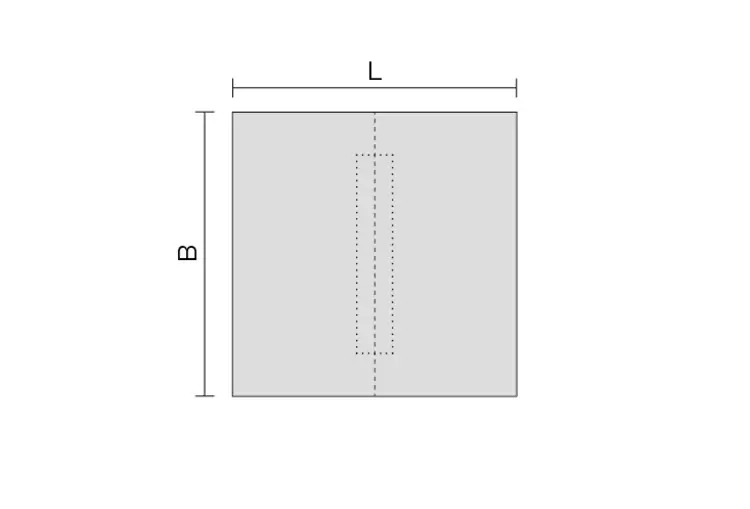

Rysunek przekrojowy KERDI-SHOWER-LT 2










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Ogólne informacje o produktach

Schlüter-KERDI-SHOWER-LT to płyta ze spadkiem wykonana z odpornego na nacisk polistyrenu ekspandowanego (EPS). Została ona zaprojektowana jako element systemu odwodnienia liniowego Schlüter-KERDI-LINE (patrz opis techniczny produktu 8.7). Na powierzchni płyty z odpowiednio uformowanym spadkiem, naklejona jest mata uszczelniająca Schlüter-KERDI.

Przy instalacji odwodnienia liniowego centralnie, z poziomym odprowadzeniem wody, odpowiednio dopasowana płyta ze spadkiem montowana jest z obydwu stron odwodnienia liniowego, a przy instalacji przyściennej z jednej strony. Przedtem należy uformować na podłożu nośnym warstwę wyrównującą z jastrychu lub podsypki. Wysokość warstwy wyrównującej należy dopasować do odpowiedniej płyty ze spadkiem.

W przypadku montażu Schlüter-KERDI-LINE-V do odwodnienia pionowego możliwa jest niewielka wysokość konstrukcji – nawet 24 mm.

Indywidualne wymiary można uzyskać w prosty sposób, przycinając płytę nożykiem, a ułatwiają to wyznaczone rowki do cięcia. Płytę ze spadkiem można stosować na odpowiednich podłożach w zależności od sytuacji na budowie (np. przy konstrukcji drewnianej, odpływie pionowym, podbudowie z zaprawy itp.).

Dostępne podstawowe wymiary:

(odwodnienie znajduje się zawsze przy boku wspomnianym jako pierwszy)

  • 100 x 100 cm – montaż przyścienny
  • 122 x 122 cm – montaż przyścienny
  • 139,5 x 139,5 cm – montaż przyścienny
  • 91,5 x 139,5 cm – montaż przyścienny
  • 91,5 x 183 cm – montaż przyścienny
  • 96,5 x 193 cm – montaż przyścienny
  • 136,5 x 200 cm – montaż przyścienny
  • 193 x 96,5 cm – montaż przyścienny
  • 100 x 100 cm – montaż pośrodku
  • 122 x 122 cm – montaż pośrodku
  • 139,5 x 139,5 cm – montaż pośrodku

Patrz opis techniczny produktu 8.7 Schlüter-KERDI-LINE.

  1. W przypadku instalacji KERDI-LINE-H z odpływem poziomym i syfonem najpierw precyzyjnie montowana jest podstawa odpływu wraz z korpusem odpływu. Przy równym podłożu o właściwej wysokości do mocowania można użyć zaprawy cienkowarstwowej.
  2. Profesjonalnie ułożyć warstwę wyrównującą (wytrzymałość na ściskanie >= 0,3 N/mm²) na nośnym podłożu. Należy przy tym zwrócić uwagę, aby górna krawędź warstwy wyrównującej kończyła się ok. 24 mm poniżej odwodnienia liniowego. W przypadku stosowania podsypek w zależności od rodzaju powierzchni można polecić wcześniejsze wyszpachlowanie przed ułożeniem płyty. Należy przestrzegać wskazówek producenta dotyczących montażu.

    Wskazówka:
    jeżeli wymagane jest polepszenie właściwości akustycznych, to pod warstwą wyrównującą i KERDI-LINE-H należy dodatkowo ułożyć odpowiednią izolację akustyczną (np. KERDI-LINE-SR) i umieścić odpowiednie paski brzegowe.

  3. Przy instalacji odwodnienia liniowego KERDI-LINE-V z odpływem pionowym płytę ze spadkiem należy przykleić bezpośrednio na właściwym podłożu na odpowiedniej wysokości.
  4. Płytę ze spadkiem należy przyciąć nożykiem w wyznaczonych miejscach, odpowiednio do wybranych wymiarów KERDI-LINE.

    Następnie przykleić płytę ze spadkiem całą powierzchnią za pomocą zaprawy cienkowarstwowej, tak aby licowała ona z podstawą odpływu KERDI-LINE. Małe zagłębienie w przylegającej powierzchni płyty ze spadkiem należy wsunąć z boku pod kołnierz.

  5. Nakleić zamontowaną fabrycznie przy odwodnieniu liniowym manszetę KERDI na przylegające do niej uszczelnienie powierzchni płyty ze spadkiem przy użyciu kleju uszczelniającego Schlüter-KERDI-COLL-L.
  6. Gdy uszczelnienie zespolone zostanie w całości wykonane (patrz opis techniczny produktu 8.1 Schlüter-KERDI i 8.4 Schlüter-KERDI-COLL-L), można przystąpić do układania płytek metodą cienkowarstwową. Nie ma konieczności wykonywania czasowych przerw technologicznych.
  7. W celu ułożenia płytek nanieść bezpośrednio na uszczelnienie KERDI hydraulicznie wiążącą zaprawę cienkowarstwową i osadzić w niej płytki możliwie całą powierzchnią.

    Wskazówka: w obszarach, gdzie wymagane są uszczelnienia KERDI ze świadectwem kontroli nadzoru budowlanego (abP) lub oznaczeniem CE, należy stosować tylko sprawdzone w systemie zaprawy cienkowarstwowe. W przypadku pytań o odpowiednie rodzaje kleju prosimy o kontakt – chętnie udzielimy informacji.

  8. Inne okładziny, takie jak powłoki cienkowarstwowe, okładziny z tworzyw sztucznych itp., są zasadniczo możliwe, nie są tu jednak dalej opisane i w razie potrzeby wymagają odpowiednich konsultacji. Nasi eksperci techniczni w dziale sprzedaży chętnie odpowiedzą na Państwa pytania i podzielą się zaleceniami.

Płyta ze spadkiem wykonana jest z odpornego na nacisk polistyrenu ekspandowanego (EPS). Na powierzchni płyty ze spadkiem naklejona jest mata uszczelniająca KERDI.

Schlüter-KERDI to mata uszczelniająca z miękkiego polietylenu pokrytego na wierzchu specjalną włókniną, która zapewnia skuteczną przyczepność kleju do płytek lub innych materiałów okładzinowych.

Właściwości materiałów i obszary stosowania

Zgodnie z normą DIN EN 1253 „Odpływy w budynkach” Schlüter-KERDI-SHOWER-L w połączeniu z odwodnieniem liniowym KERDI-LINE należą do kategorii K3. Dotyczy ona powierzchni, na których nie odbywa się ruch pojazdów: są to np. pomieszczenia narażone na wilgoć w budownictwie mieszkaniowym, domach seniora, hotelach, szkołach, sanitariatach z szeregowymi umywalkami i prysznicami. Powierzchnia podłogi może podlegać obciążeniu normalnym ruchem pieszym niezależnie od formatu płytek. Jeżeli spodziewane są większe obciążenia, np. ruch wózków inwalidzkich, konieczne jest zastosowanie dodatkowej warstwy rozkładającej obciążenia lub płytek o większym formacie. W szczególnych przypadkach należy upewnić się co do możliwości zastosowania KERDI-SHOWER-L, biorąc pod uwagę oczekiwane oddziaływania mechaniczne, chemiczne i inne.
