Schlüter-BEKOTEC-EN-FI  Cicha i izolowana płyta z wypukłościami do jastrychu

Schlüter-BEKOTEC to podłoże do układania energooszczędnego wodnego ogrzewania podłogowego Schlüter-BEKOTEC-THERM.

Za pomocą płyty z wypukłościami Schlüter-BEKOTEC-EN-FI do jastrychu można wykonać – tak samo jak przy użyciu innych płyt z wypukłościami BEKOTEC – pozbawiony pęknięć, niezawodny jastrych, stanowiący podstawę pod trwale pozbawione spękań okładziny z płytek i kamienia naturalnego.

Płyty BEKOTEC-EN-FI są wydajne pod wieloma względami:

  • Mocowanie rur grzewczych Schlüter o średnicy 14 lub 16 mm zapewnia elastyczność. Rury grzewcze o średnicy 16 mm umożliwiają wykonywanie nieco dłuższych obiegów grzewczych.
  • Zintegrowana izolacja akustyczna z EPS zmniejsza przenoszenie odgłosów uderzeniowych nawet o 28 decybeli.
  • Zintegrowana izolacja termiczna z EPS w ukierunkowany sposób przewodzi ciepło w górę, do pomieszczenia.
  • Podczas montażu pozwala na oszczędność materiałów, kosztów i czasu.
  • Dzięki cienkowarstwowej konstrukcji cechuje się wyjątkowo dobrą efektywnością energetyczną.

Schlüter-BEKOTEC-ENFGI-30 to z kolei dopasowana płyta wyrównawcza, która ułatwia montaż rur grzewczych w szafce rozdzielczej.


Schlüter-BEKOTEC-EN-FI  Cicha i izolowana płyta z wypukłościami do jastrychu

Zdjęcie produktowe BEKOTEC-EN-FI 1©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN-FI 2©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN-FI 3©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN-FI 4©Schlüter-Systems KG
Rysunek przekrojowy BEKOTEC-EN-FI 1©Schlüter-Systems KG
Rysunek przekrojowy BEKOTEC-EN-FI 2©Schlüter-Systems KG
zoom_out_map search
Zdjęcie produktowe BEKOTEC-EN-FI 1
Zdjęcie produktowe BEKOTEC-EN-FI 2
Zdjęcie produktowe BEKOTEC-EN-FI 3
Zdjęcie produktowe BEKOTEC-EN-FI 4
Rysunek przekrojowy BEKOTEC-EN-FI 1
Rysunek przekrojowy BEKOTEC-EN-FI 2










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











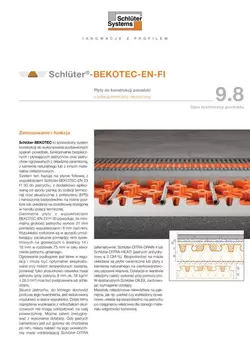

Ogólne informacje o produktach

Schlüter-BEKOTEC to sprawdzony system konstrukcji do wykonywania pozbawionych spękań posadzek, funkcjonalnie niezawodnych jastrychów pływających oraz jastrychów ogrzewanych z okładzinami ceramicznymi, z kamienia naturalnego oraz z innych materiałów okładzinowych.

System ten bazuje na płycie foliowej z wypukłościami Schlüter-BEKOTEC-EN-23-FI-30 do jastrychu, z dodatkowo aplikowaną od spodu pianką do izolacji termicznej oraz akustycznej z polistyrenu (EPS) i nanoszonej bezpośrednio na nośne podłoże lub układanej na dodatkowej dostępnej w handlu izolacji termicznej.

Geometria płyty z wypukłościami BEKOTEC-EN-23-FI-30 powoduje, że minimalna grubość jastrychu wynosi 31 mm pomiędzy wypukłościami i 8 mm nad nimi. Wypukłości rozłożone są w sposób umożliwiający zaciśnięcie systemowych rur grzewczych o średnicy 14 mm i 16 mm w siatce 75 mm w celu wykonania jastrychu ogrzewanego. Ogrzewanie podłogowe jest łatwe w regulacji i może optymalnie pracować przy niskich temperaturach zasilania, ponieważ tylko stosunkowo niewielka masa jastrychu (przy pokryciu wynoszącym 8 mm ok. 58 kg/m² ≙ 28,5 l/m²) musi być podgrzewana lub schładzana.

Skurcz, do którego dochodzi podczas twardnienia jastrychu, jest redukowany modułowo w siatce wypukłości. Dzięki temu naprężenia wynikające z odkształceń skurczowych nie mogą oddziaływać na całą powierzchnię. Można zatem zrezygnować z wykonania dylatacji. Gdy po jastrychu cementowym można już chodzić, przykleja się na niego matę oddzielającą Schlüter-DITRA (alternatywnie: Schlüter-DITRA-DRAIN 4 lub Schlüter-DITRA-HEAT) (jastrych anhydrytowy ≤ 2 CM-%). Bezpośrednio na macie układane są metodą cienkowarstwową płytki ceramiczne lub płyty z kamienia naturalnego. Spoiny dylatacyjne w warstwie posadzki należy wykonać przy użyciu profili Schlüter-DILEX, zachowując wymagane odstępy.

Materiały okładzinowe niewrażliwe na pęknięcia, jak np. parkiet czy wykładziny dywanowe, układa się bezpośrednio na jastrychu po osiągnięciu właściwej dla danego materiału wilgotności końcowej.

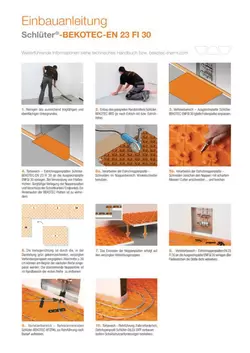

  1. BEKOTEC-EN-23-FI-30 należy ułożyć na wystarczająco nośnym i równym podłożu. Większe nierówności należy wcześniej zniwelować za pomocą jastrychów lub odpowiedniej podsypki.
    Uwzględniając wymagania dotyczące izolacji akustycznej i/lub termicznej, należy w razie potrzeby ułożyć na podłożu dodatkową, odpowiednią izolację termiczną. Przy wyborze izolacji należy uwzględnić jej maksymalną ściśliwość CP3 (≤ 3 mm).
  2. Styki okładziny ze ścianą lub inną zabudową należy oddzielić paskiem brzegowym BEKOTEC-BRS zależnie od rodzaju i wysokości jastrychu.
  3. Płyty z wypukłościami BEKOTEC-EN-23-FI-30 muszą być dokładnie przycięte w obszarze brzegowym. Wystającą folię z wypukłościami należy odciąć w obszarze krawędzi pierwszego rzędu. Odcinki ≥ 30 cm można dopasować na początku kolejnego rzędu. Zatrzaśnięcie płyt następuje w stożkowych wypukłościach łączących.
    W obszarze drzwi i w obszarze rozdzielacza w celu ułatwienia prowadzenia rur można zastosować gładką płytę wyrównawczą Schlüter-BEKOTEC-ENFGI-30. Płyta wyrównawcza posiada również naklejony od spodu ekspandowany polistyren (EPS) o grubości 30 mm. Użycie samoprzylepnej listwy zaciskowej do rur Schlüter-BEKOTEC-ZRKL umożliwia precyzyjne prowadzenie rur w tym obszarze.
  4. Aby wykonać ogrzewanie podłogowe Schlüter-BEKOTEC-THERM, między podciętymi wypukłościami należy zacisnąć przynależne do systemu rury grzewcze o średnicy 14 lub 16 mm. Rozstaw rur należy dobrać odpowiednio do wymaganej mocy ogrzewania na podstawie wykresów mocy grzewczej Schlüter-BEKOTEC.
  5. Na płycie z wypukłościami ułożyć świeży jastrych cementowy lub anhydrytowy z minimalną warstwą przykrycia wynoszącą 8 mm. Zarówno w przypadku jastrychów cementowych, jak i anhydrytowych należy zachować wytrzymałość na ściskanie od C20 do C35 oraz wytrzymałość na rozciąganie przy zginaniu F4, maks. F5. Jeśli jastrych cementowy ma klasę kurczliwości SW1, możliwe jest również zastosowanie produktów o wyższej wytrzymałości na rozciąganie. W celu wyrównania wysokości można częściowo zwiększyć grubość warstwy przykrycia do maks. 25 mm. Podczas nakładania jastrychu płynnego należy zwrócić uwagę na staranne ułożenie płyt z wypukłościami i zamknięcie przyciętych krawędzi / punktów końcowych. Należy zapobiec wpływaniu jastrychu pomiędzy płyty BEKOTEC. Należy tu uwzględnić systemy dopuszczone do tego rodzaju zastosowania.
    Wskazówka: odmienne właściwości jastrychu należy wcześniej skonsultować z ekspertami technicznymi z naszego działu sprzedaży. Jeśli chcemy zapobiec przenoszeniu się odgłosu kroków między dwoma pomieszczeniami, należy oddzielić jastrych profilem dylatacyjnym Schlüter-DILEX-DFP.
  6. Bezpośrednio po osiągnięciu wytrzymałości początkowej umożliwiającej chodzenie po jastrychu cementowym należy przykleić matę oddzielającą DITRA (alternatywnie: DITRA-DRAIN 4 lub DITRA-HEAT) zgodnie ze wskazówkami obróbki zawartymi w opisach technicznych produktów. Jastrychy anhydrytowe można pokryć matą oddzielającą po osiągnięciu wilgotności końcowej ≤ 2 CM-%.
  7. Bezpośrednio na macie oddzielającej można ułożyć metodą cienkowarstwową okładzinę z ceramiki lub kamienia naturalnego. Zgodnie z obowiązującymi zaleceniami okładzina leżąca na macie oddzielającej musi być podzielona dylatacjami na odpowiednie pola. Do wykonania spoin dylatacyjnych należy zastosować profile dylatacyjne Schlüter-DILEX-BWB, -BWS, -KS, -AKW lub -F (patrz informacje o produkcie 4.6–4.8, 4.18 i 4.23).
  8. Jako elastyczną spoinę brzegową w obszarze przejścia między podłogą a ścianą należy zamontować profil dylatacyjny narożny Schlüter-DILEX-EK lub -RF (patrz opis techniczny produktu 4.14). Nadmiar paska brzegowego Schlüter-BEKOTEC-BRS należy wcześniej odciąć.
  9. W przypadku zastosowania ceramicznej podłogi klimatyzowanej Schlüter-BEKOTEC-THERM jako ogrzewania podłogowego gotowa konstrukcja posadzki może być nagrzana już po siedmiu dniach. Zaczynając od temperatury 25°C, codziennie można podwyższać temperaturę o maks. 5°C, aż do osiągnięcia wymaganej temperatury użytkowej.
  10. Materiały okładzinowe, które nie są zagrożone pękaniem (np. parkiet, wykładzina dywanowa lub wykładzina z tworzywa sztucznego), należy nakładać bezpośrednio na płyty BEKOTEC wypełnione jastrychem, bez maty oddzielającej. Wysokość jastrychu musi być przy tym dostosowana do grubości danego materiału.
    Wskazówka: oprócz obowiązujących wytycznych dotyczących obróbki należy przestrzegać dopuszczalnej wilgotności końcowej jastrychu dla wybranego materiału okładzinowego.
    Szczegółowe wskazówki dotyczące obróbki w połączeniu z okładzinami nieceramicznymi znajdują się w instrukcji technicznej dla Schlüter-BEKOTEC-THERM. Można je również uzyskać od specjalistów technicznych w naszym dziale sprzedaży.

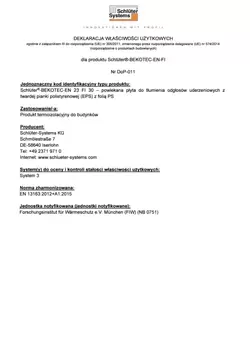

Płyta BEKOTEC-EN 23 FI 30 wykonana jest z odpornej na ściskanie, tłoczonej folii polistyrenowej, na której spodnią stronę natryskiwana jest ekspandowana pianka polistyrenowa (EPS). Nadaje się ona do stosowania w przypadku tradycyjnie układanych jastrychów na bazie cementu lub anhydrytu, jak również jastrychów płynnych.

Przed układaniem jastrychu i w trakcie jego układania należy zabezpieczyć płytę z wypukłościami przed uszkodzeniem w wyniku oddziaływań mechanicznych odpowiednimi środkami, np. poprzez ułożenie desek jako ciągów komunikacyjnych.
Schlüter-BEKOTEC-EN-23-FI-30, -ENFGI 30, -BRS i -BTS są odporne na gnicie i nie wymagają specjalnej pielęgnacji ani konserwacji.
W przypadku montażu z tyłu BEKOTEC-EN-23-FI-30 można oddzielić tłoczoną folię od polistyrenowej płyty nośnej.
