Schlüter-TROBA
Wytrzymała folia do drenażu powierzchniowego jest układana między hydroizolacją a podsypką, gdzie tworzy łukowate kanały drenażowe, przez które skutecznie odprowadzana jest woda.
Montaż bez klejenia - konstrukcje wentylowane: rozwiązania systemowe Schlüter-TROBA zapewniają bezpieczne mocowanie płytek zewnętrznych i niezawodne odprowadzanie wody.
Bez zaprawy, bez kleju, bez spoiny: konstrukcje wentylowane - płyty tarasowe są układane bez klejenia, leżą na podsypce lub innej odpowiedniej podstawie, np. na wspornikach lub pierścieniach wypełnionych zaprawą. Ten sposób układania ma wiele zalet ze względu na swoją konstrukcję – i jest łatwy do wykonania dzięki naszym rozwiązaniom systemowym Schlüter-TROBA.
Rozwiązania systemowe serii Schlüter-TROBA oferują innowacyjne produkty dla wykonawców powierzchni wykładanych płytami w ogrodach i na terenach zielonych.
Elementy serii TROBA-LEVEL można ze sobą dowolnie łączyć i niwelować spadki o nachyleniu do 10% z dokładnością do milimetra.

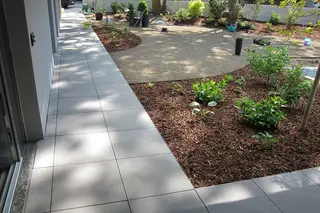

System zapewniający optymalne zakończenie: na tym obrzeżu płyty ułożone luźno połączono z listwą TROBA-LINE-TLK-E ograniczającą warstwę żwiru czy podsypki.
Montaż bez klejenia lub pływający nie wymaga stałego połączenia między okładziną a podbudową – zamiast tego płyty tarasowe są układane luźno, i tylko podparte są w narożnikach lub spoczywają na odpowiedniej podsypce. Ten sposób układania nadaje się idealnie na tarasy, tarasy dachowe lub balkony wykładane płytkami ceramicznymi lub płytami z kamienia naturalnego. W efekcie powstaje okładzina z otwartymi spoinami pomiędzy płytami, którą można w każdej chwili podnieść. Woda spływa przez otwarte spoiny na hydroizolację i jest stamtąd odprowadzana przez system drenażowy wykonany na warstwie spadkowej. Kluczowe jest tutaj właściwe przygotowanie podłoża pod kątem hydroizolacji i odwodnienia.
W zależności od podłoża istnieją trzy różne sposoby układania okładziny bez klejenia:
W przypadku tej konstrukcji płyty są ułożone bezpośrednio na warstwie zagęszczonej podsypki o spadku 2%.

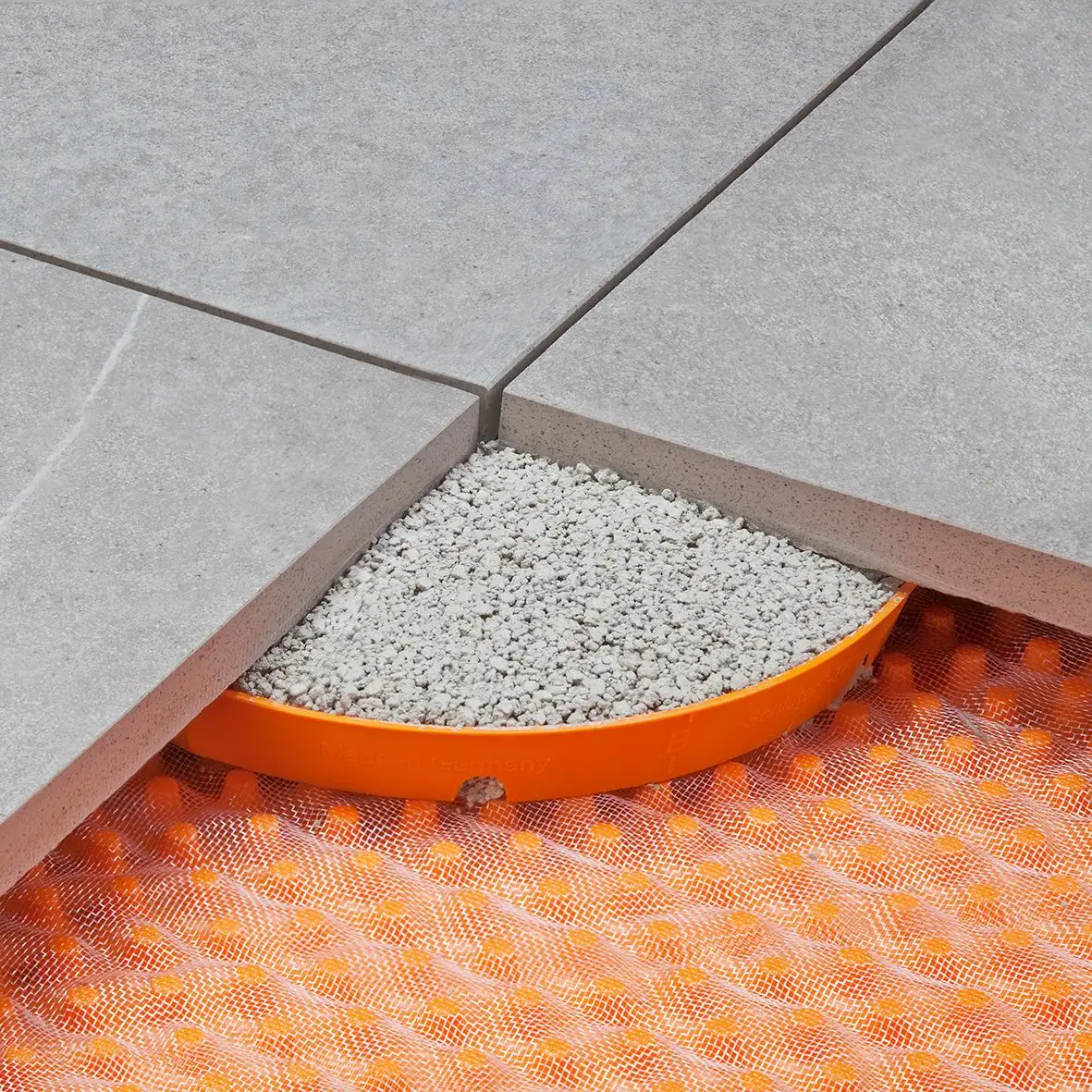

W przypadku tej konstrukcji w punktach krzyżowania się spoin i ewentualnie na środku płyty umieszcza się pierścienie wypełnione zaprawą.

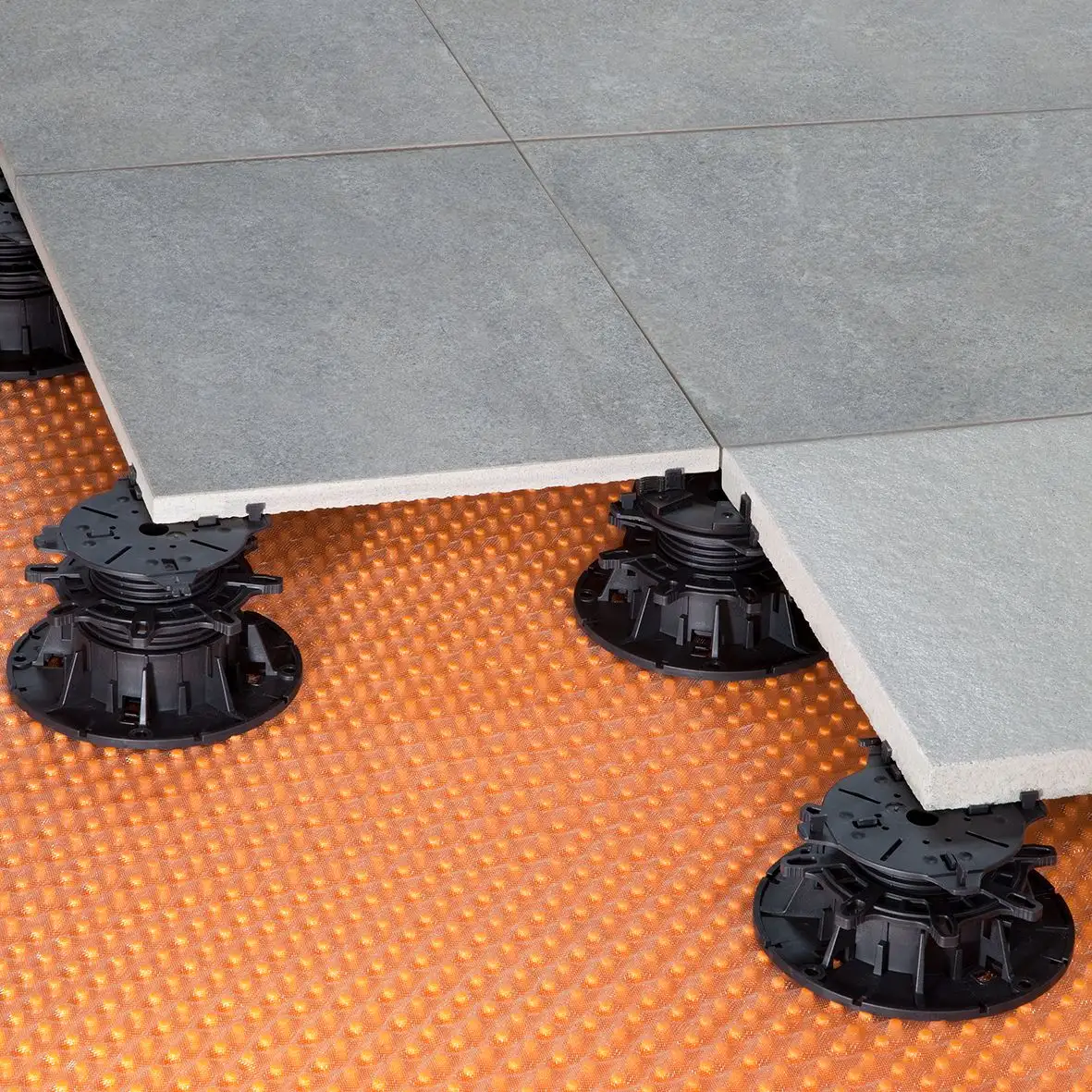

W tej wersji płyty tarasowe leżą na wspornikach o regulowanej wysokości, wykonanych ze specjalnego tworzywa sztucznego o dużej wytrzymałości.

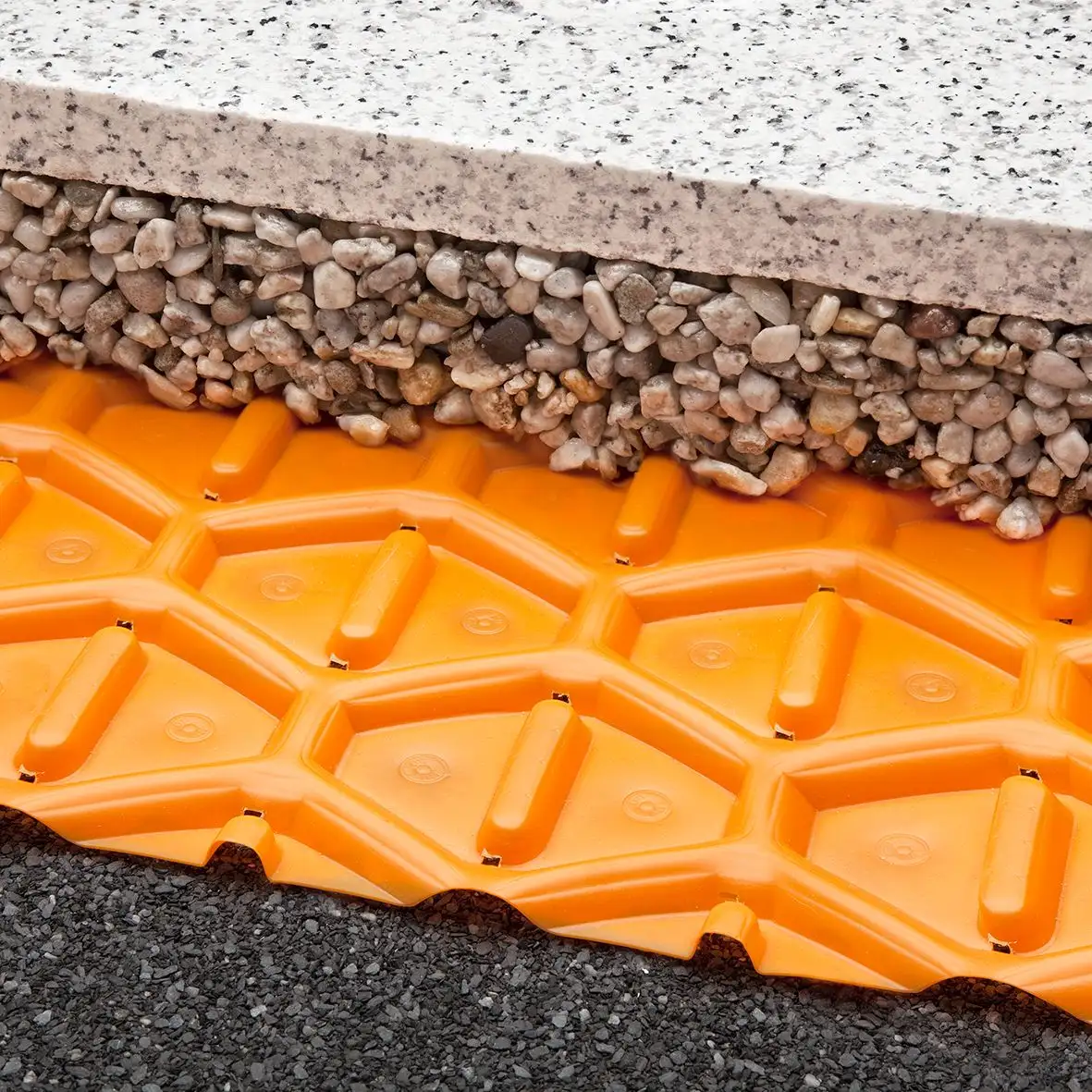

W przypadku tej konstrukcji płyty tarasowe są układane bezpośrednio na warstwie podsypki z drobnego grysu. Podbudowa składa się zazwyczaj z warstwy nośnej, która została wykonana z odpowiednim spadkiem i zagęszczona. Warstwa nośna musi być wodoprzepuszczalna i mieć wystarczającą grubość, aby chronić okładzinę przed uszkodzeniami spowodowanymi mrozem.

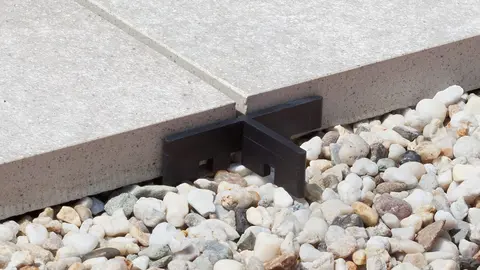

Ten sposób układania jest stosunkowo prosty i niedrogi, dlatego jest stosowany często do budowy tarasów i ścieżek w domach prywatnych. Ponieważ płyty leżą na podsypce bez trwałego połączenia z podłożem, rozwiązanie to nadaje się szczególnie do cięższych okładzin, takich jak kamień naturalny, które gwarantują niezbędną stabilność dzięki dużej masie własnej. Aby zabezpieczyć okładzinę przed przesunięciem poziomym, zalecamy stosowanie dodatkowo krzyżyków dystansowych, takich jak Schlüter-TROBA-ZFK.
W przypadku takiego wykonania balkonu lub tarasu na dachu, konstrukcja nośna musi być zabezpieczona przed wnikaniem wody za pomocą hydroizolacji zgodnie z normą DIN 18531. Jako warstwa ochronna lub oddzielająca służy Schlüter-TROBA między hydroizolacją a podsypką: chroni ona hydroizolację przed uszkodzeniem mechanicznym i jednocześnie zapewnia szybkie i skuteczne odprowadzanie wody, co chroni przed oblodzeniem.

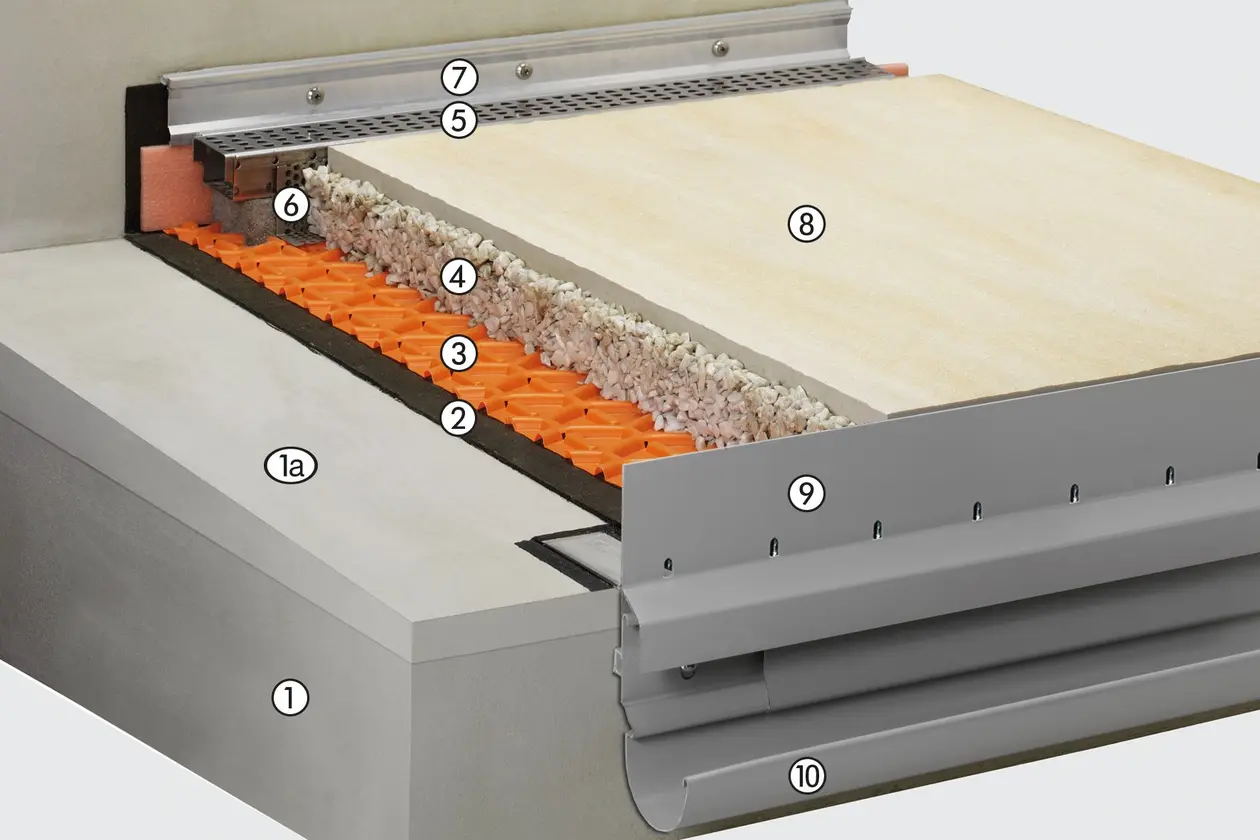

Na płycie wspornikowej balkonowej (1) układa się jastrych ze spadkiem (1a) 1,5 - 2 % dla odprowadzenia wody.
Na jastrychu wykonuje się hydroizolację zgodnie z normą DIN 18531.
W celu ochrony hydroizolacji oraz skutecznego odprowadzania wody między warstwą hydroizolacji a podsypką kładzie się matę drenażową Schlüter-TROBA.
Na drenażu powierzchniowym wykonuje się podsypkę z odpowiednimi obrzeżami.
W celu odprowadzenia wody w obszarach drzwi balkonowych przy niewielkich wysokościach pomiędzy ościeżnicą drzwiową, a powierzchnią tarasu stosuje się rynnę drenażową Schlüter-TROBA-LINE.
Rynnę drenażową układa się w połączeniu z listwą Schlüter-TROBA-LINE-TLK-E oraz paskiem wygłuszającym.
Do wykończenia ściany na hydroizolacji stosuje się listwę maskującą.
Samonośne płyty tarasowe układa się na podsypce i dociska. Aby zapewnić stałą szerokość spoin i zapobiec przemieszczeniu poziomemu, zalecamy stosowanie krzyżyków dystansowych Schlüter-TROBA-ZFK.
Jako profil zakończeniowy do płyt układanych bez klejenia nadaje się Schlüter-BARA-RKLT: profil brzegowy z malowanego aluminium posiada otwory do odprowadzania wody.
Do odpowiednio wyprofilowanej wnęki profilu Schlüter-BARA-RKLT mocuje się rynnę Schlüter-BARIN, która w połączeniu z otworami odwadniającymi zapewnia skuteczne odprowadzanie wody.
W przypadku tego sposobu układania wielkoformatowe, samonośne płyty są mocowane punktowo na zaprawie w punktach przecięcia spoin oraz w zależności od obciążenia również na środku płyt.

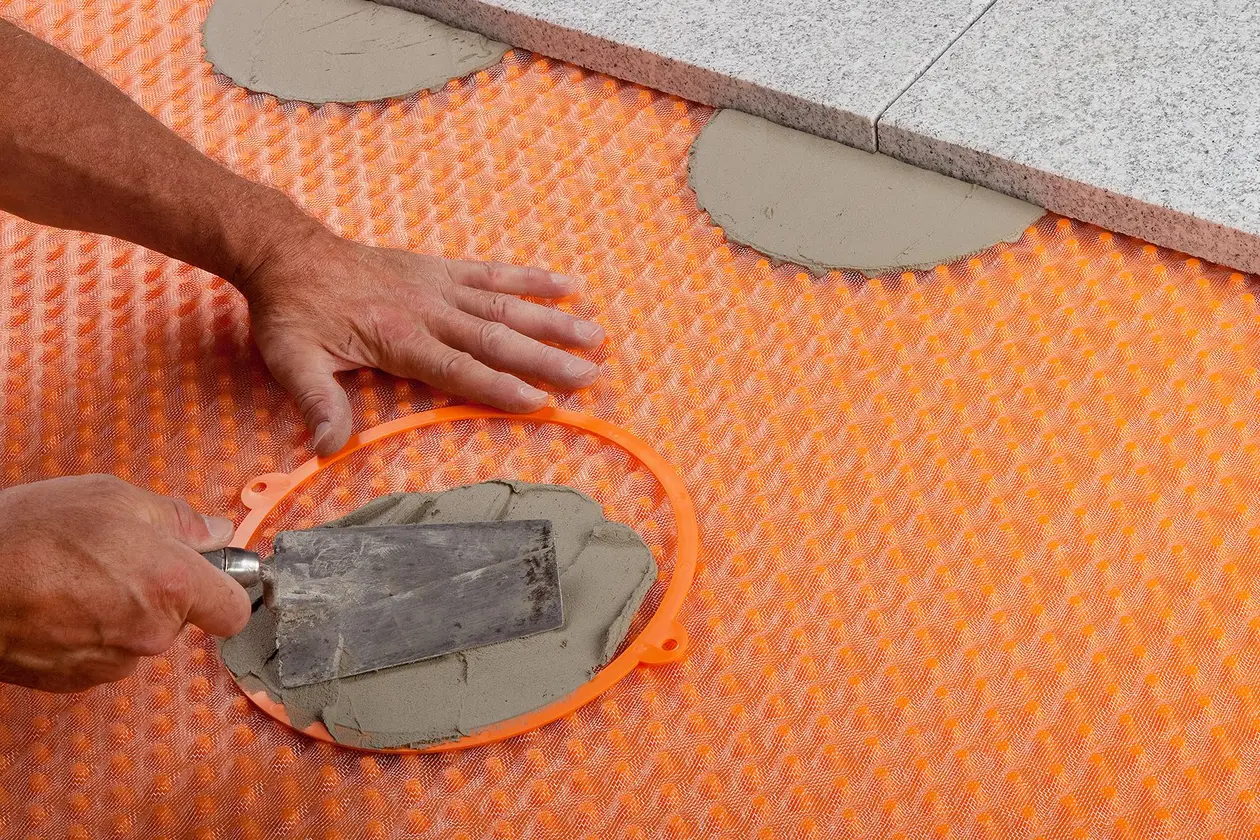

W przypadku niskich konstrukcji do układania używa się pierścieni szalunkowych Schlüter-TROBA-STELZ-DR, które umieszcza się w punktach przecięcia spoin i wypełnia zaprawą klejową. Zaprawa powinna wystawać nieco ponad krawędź krążka, dzięki czemu będzie można docisnąć płyty na odpowiednią wysokość. Alternatywnie pierścienie szalunkowe mogą być używane również jako szablon do zaprawy cienkowarstwowej, a następnie ponownie wykorzystane.

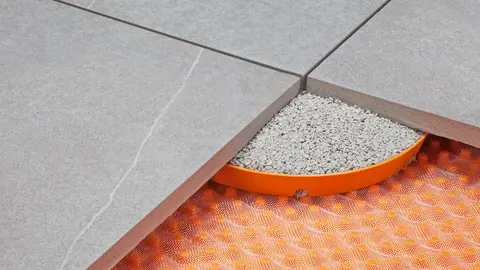

Do większych wysokości konstrukcji można użyć pierścieni Schlüter-TROBA-STELZ-MR, które wypełnia się świeżą zaprawą. Do wypełnienia najlepsza jest zaprawa jednofrakcyjna, która powinna wystawać ok. 5 mm ponad krawędź pierścienia, aby móc docisnąć płyty na odpowiednią wysokość. Pierścienie mają wysokość 25 mm i są wykonane z tworzywa sztucznego. Można je nakładać teleskopowo jeden w drugi, aby uzyskać odpowiednią wysokość okładziny, niezależnie od miejscowego spadku podłoża.
Odprowadzenie wody z okładziny odbywa się przez otwarte spoiny między płytami okładziny do znajdującej się pod spodem warstwy drenażu. Woda jest odprowadzana bezciśnieniowo, odpowiednio ze spadkiem do instalacji odwadniającej. Drenaże powierzchniowe Schlüter-TROBA-PLUS i TROBA-PLUS-G odprowadzają wodę przesiąkającą i jednocześnie zapewniają izolację termiczną i akustyczną, która chroni znajdującą się poniżej hydroizolację.
Pobieranie | Wybrane |
---|---|

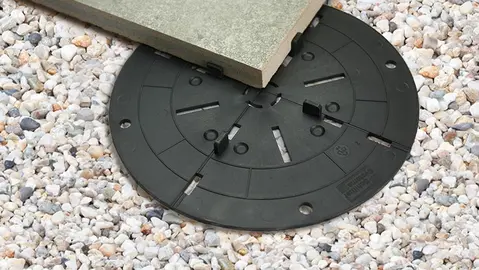

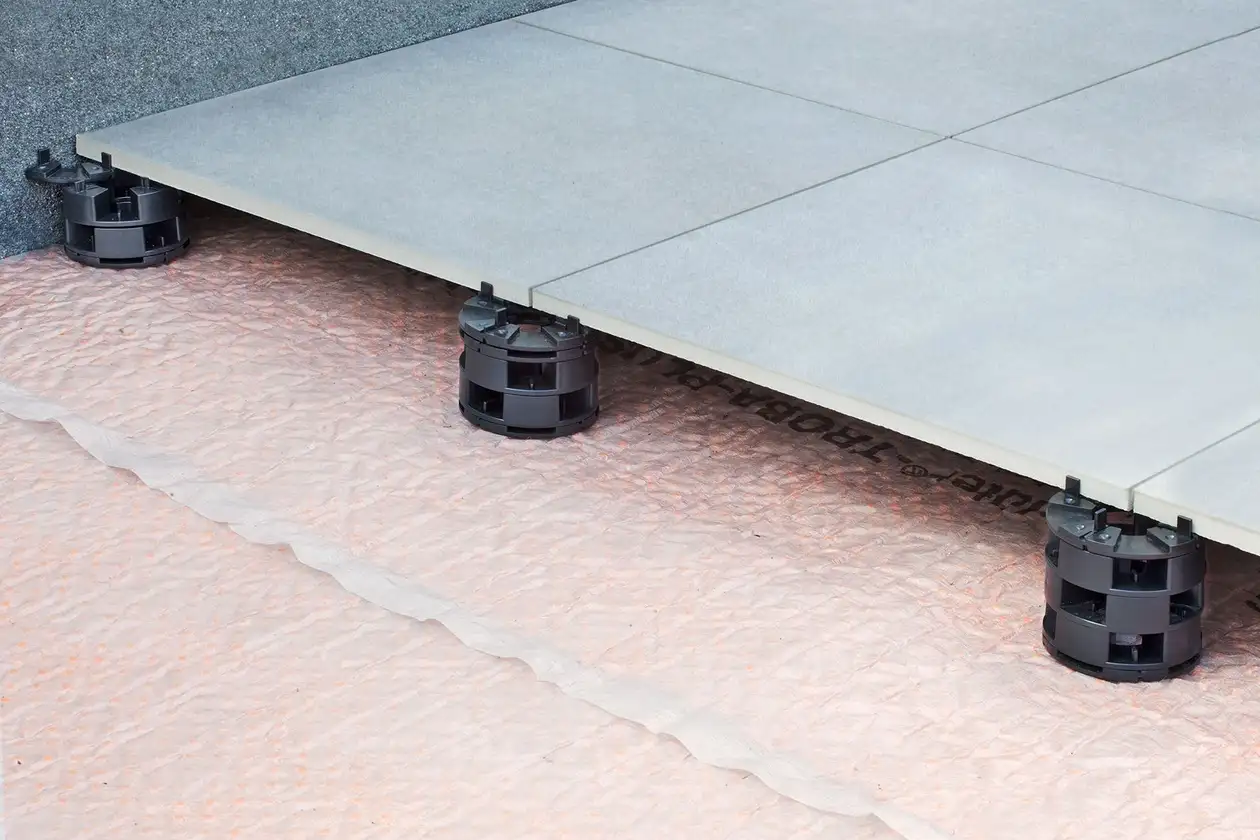

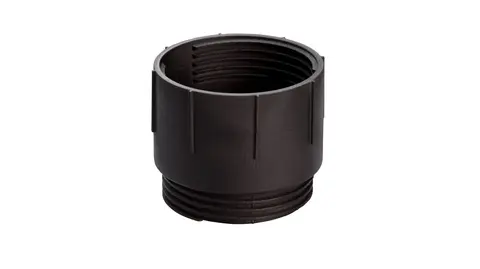

W przypadku tego sposobu montażu płyty leżą na wspornikach o regulowanej wysokości, które można układać jeden na drugim. Systemy konstrukcyjne składają się zazwyczaj z różnych elementów, które można ze sobą łączyć. Również zmontowane wstępnie elementy Schlüter-TROBA-LEVEL można łączyć ze sobą dowolnie, co pozwala na uzyskanie wysokości od 3 mm do ponad 1 m. Umożliwia to zniwelowanie niemal każdego spadku od 0% do 10%. co jest niezwykłym atutem w przypadku braku równego podłoża. Wszystkie elementy wkłada się i obraca na wymaganą wysokość bez specjalnych narzędzi.
Gotowa okładzina jest odwadniana przez otwarte spoiny między płytami na warstwie hydroizolacji tarasu wykonanej z odpowiednim spadkiem. Ten sposób układania zapewnia ciągłą wentylację okładziny, co chroni między innymi przed uszkodzeniem wskutek mrozu. Rozwiązanie jest również ekologiczne: w razie naprawy lub przebudowy płyty tarasowe można bez problemu zdemontować, a elementy systemu nadają się do ponownego użycia.

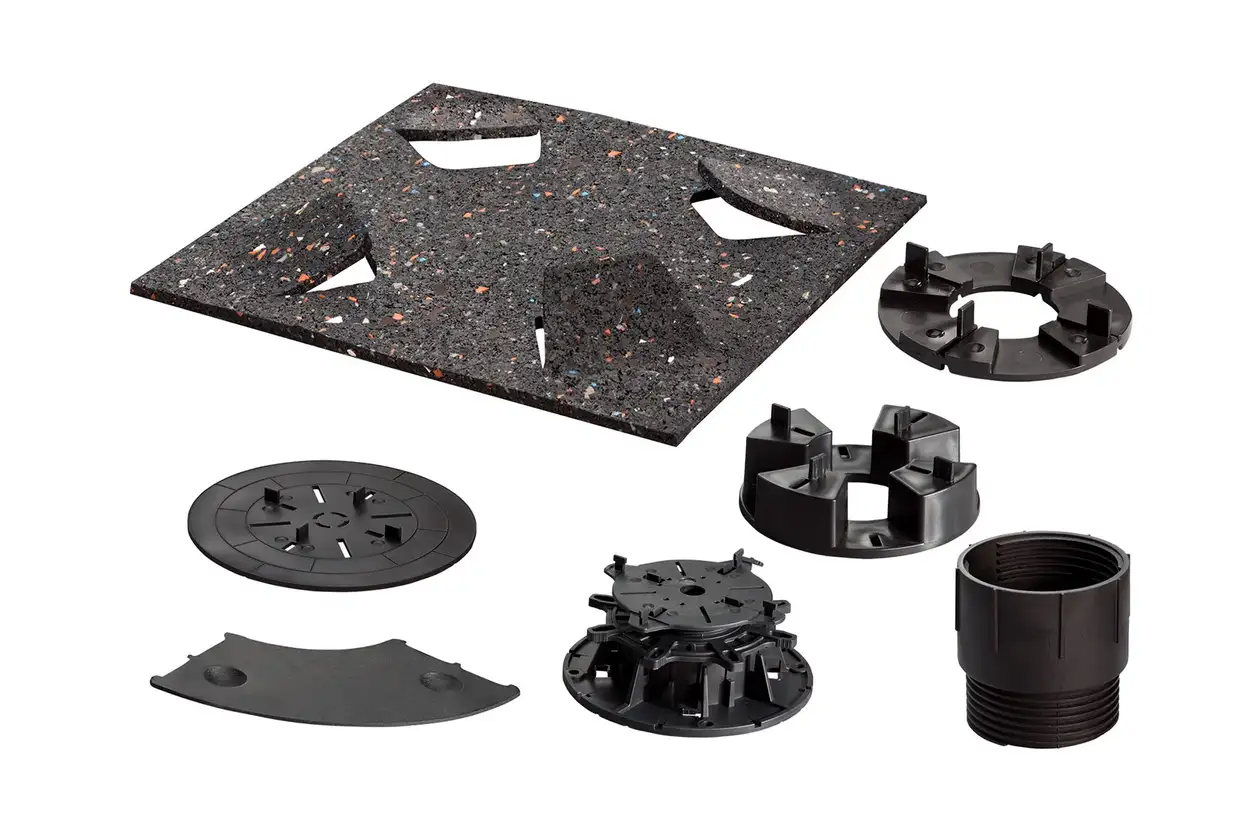

Siedem elementów Schlüter-TROBA-LEVEL, które można ze sobą dowolnie łączyć, umożliwia niezawodne wykonanie każdego spadku i dostosowanie do sytuacji na budowie. Ułatwia to obsługę i planowanie, a także oszczędza cenny czas i miejsce magazynowania.
Montaż bez klejenia z otwartymi spoinami o szerokości 3 mm pozwala na szybkie spływanie wody na podłoże do systemu odwadniającego. Ciągła wentylacja zapobiega uszkodzeniom spowodowanym przez mróz i w razie potrzeby umożliwia szybki dostęp do znajdujących się pod spodem elementów.

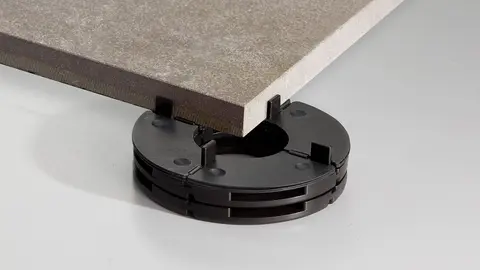

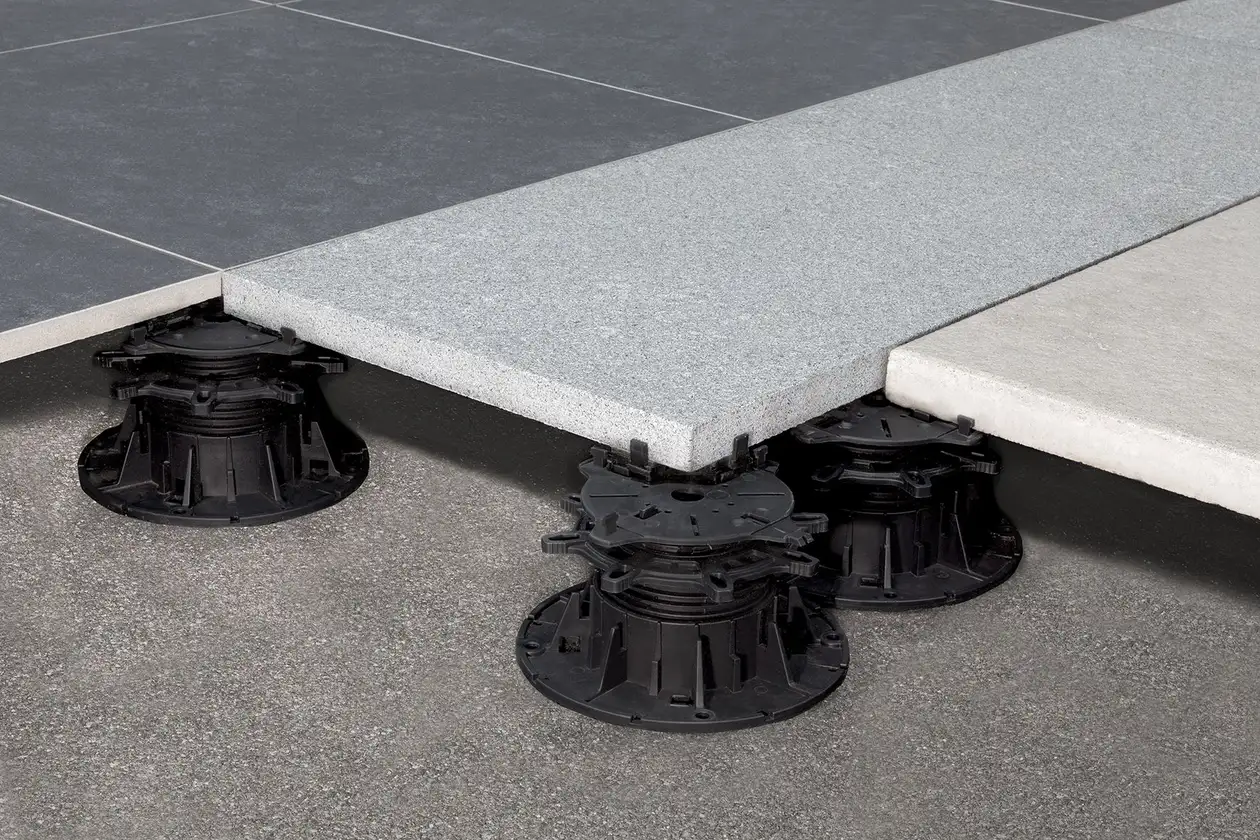

Przy układaniu różnych materiałów, np. płyt ceramicznych i kamienia naturalnego, w miejscach połączeń płyt o różnych grubościach powstają uskoki, które muszą zostać zniwelowane. Optymalnym rozwiązaniem jest system TROBA-LEVEL, oferujący dzielone wsporniki płyt i płytki wyrównawcze.

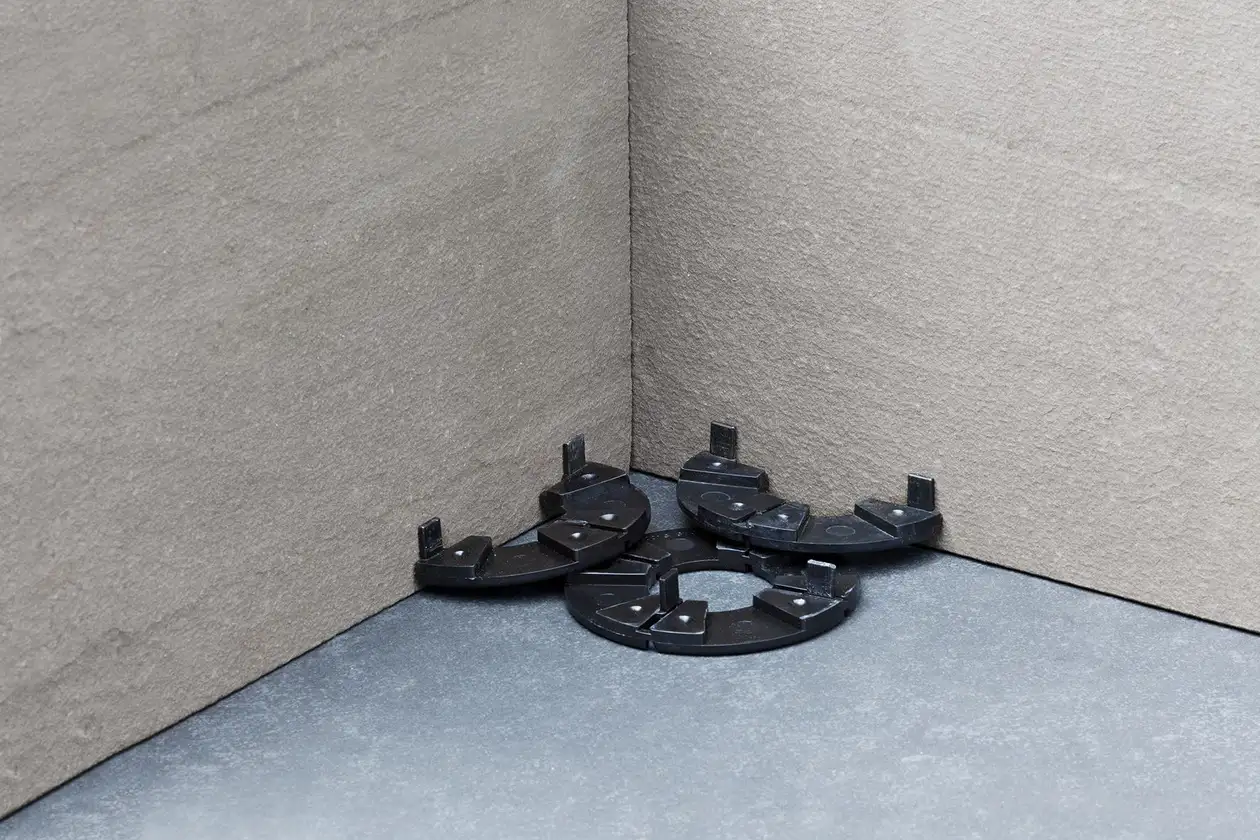

System TROBA-LEVEL nadaje się również doskonale do obrzeży i narożników: elementy można docinać łatwo na odpowiedni kształt – rowki w materiale ułatwiają dokładne dopasowanie. Również wtedy nadal możliwy jest montaż systemowy poprzez wetknięcie i przekręcenie.

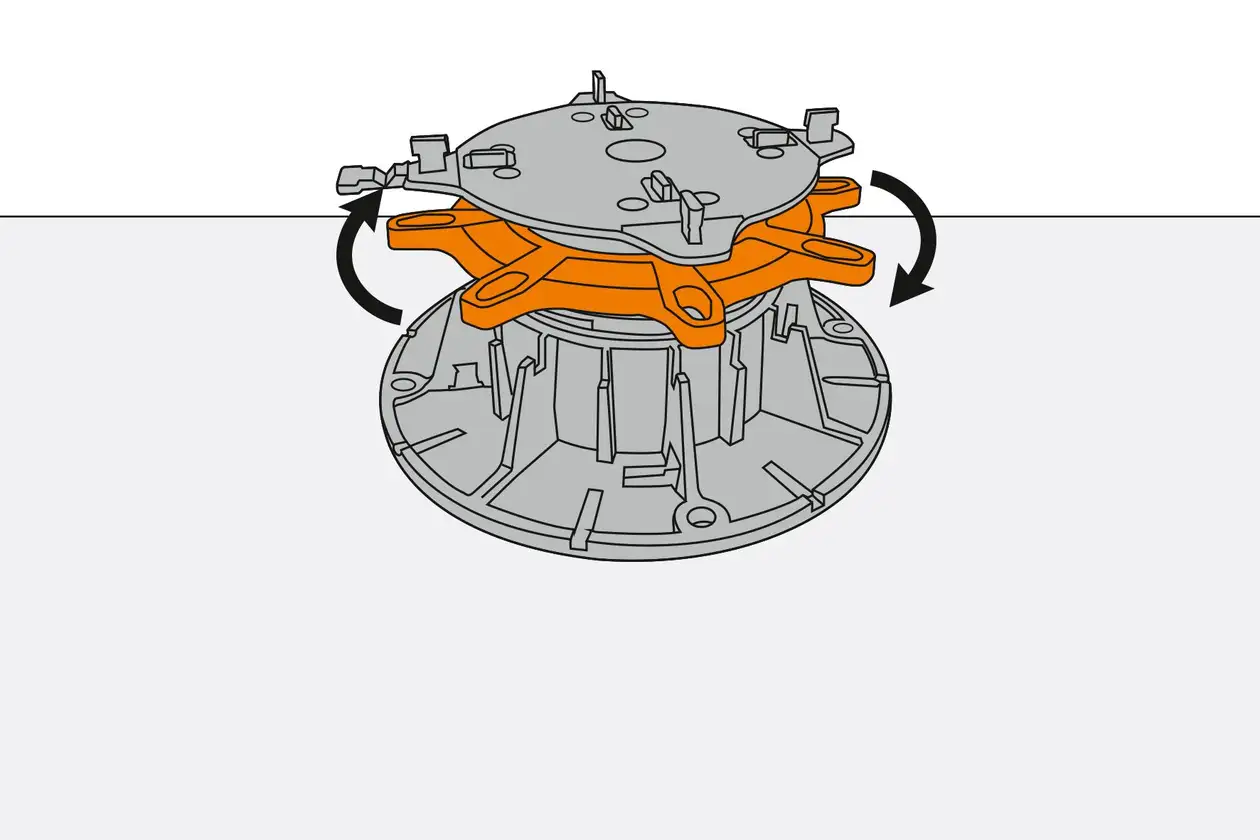

Błyskawiczny montaż: wszystkie elementy TROBA-LEVEL wkłada się i obraca na wymaganą wysokość bez specjalnych narzędzi. Przy ustawianiu wysokości odpowiednia blokada zapobiega wypadnięciu elementów obrotowych. Jednocześnie zatrzaski zapobiegają zmianie ustawienia wskutek wibracji lub obciążenia.

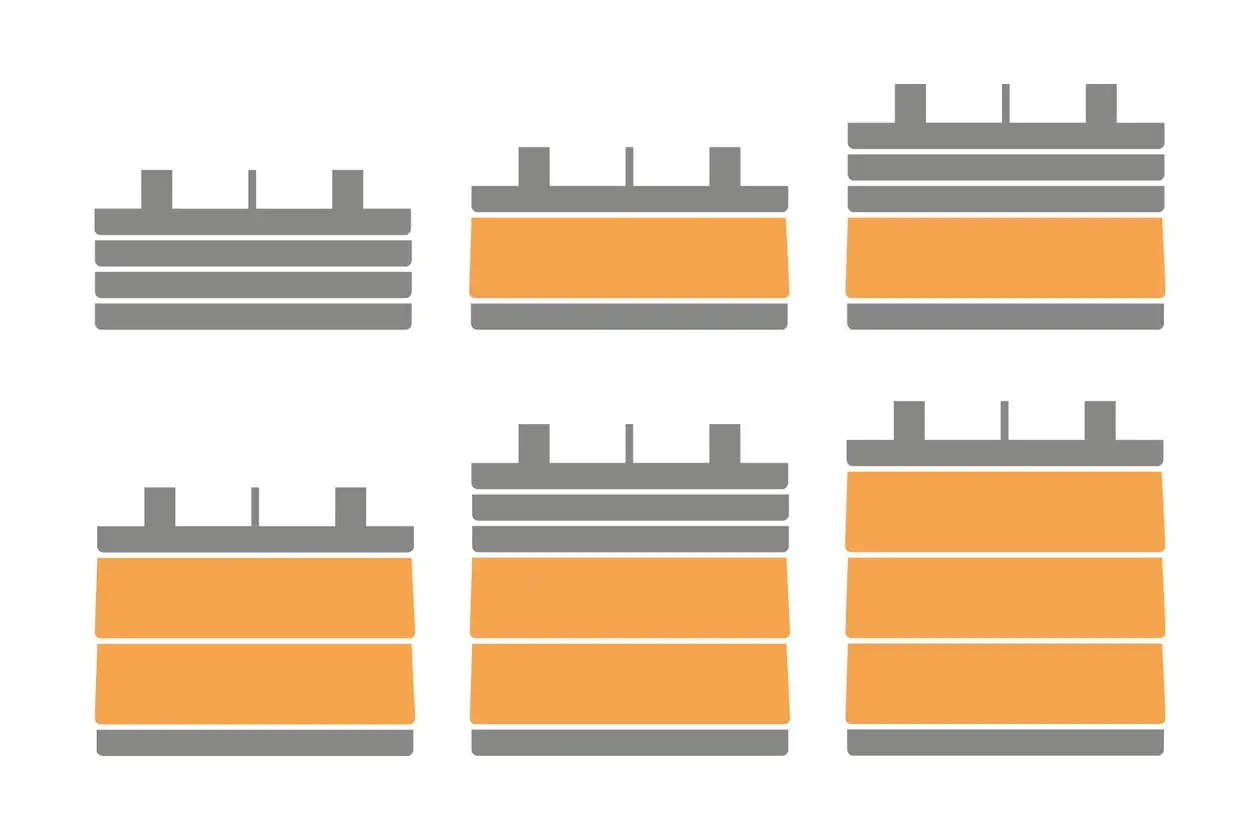

Elementy systemu Schlüter-TROBA-LEVEL można ze sobą dowolnie łączyć, co znacznie ułatwia planowanie i gwarantuje maksymalną elastyczność podczas układania. System umożliwia łatwe reagowanie na nieznane lub zmienione warunki na miejscu, bez konieczności zakupu wielu różnych elementów.
Do wyrównywania, niwelowania lub wykonywania spadku: elastyczne możliwości łączenia produktów TROBA-LEVEL oferują rozwiązania dla wszystkich spadków do 10%. System TROBA-LEVEL wyeliminuje również efekt ,,klawiszowania" płyt przy nierównym podłożu lub nierównej powierzchni płyt, ponieważ każdy narożnik można ustawić co do milimetra.

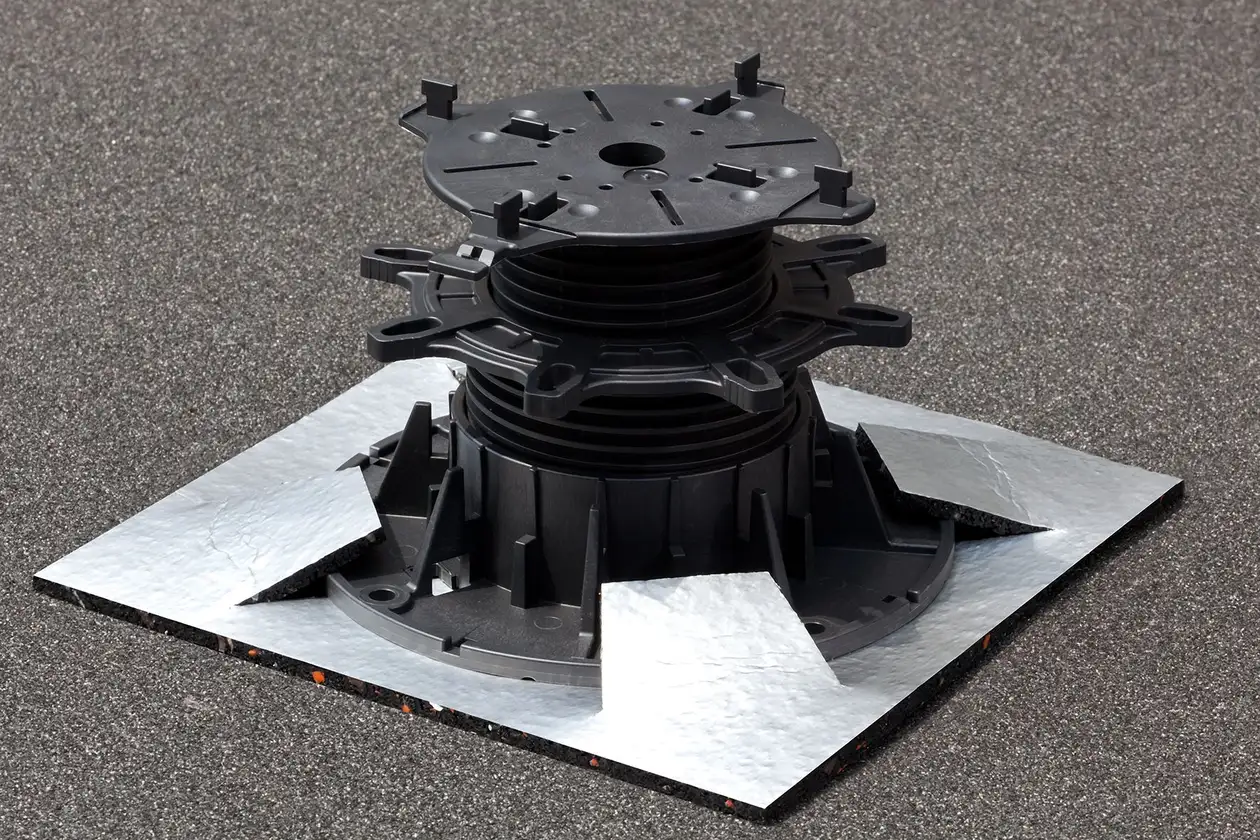

Wszystkie komponenty są wykonane ze specjalnego tworzywa sztucznego, które ma właściwości wygłuszające i jest odporne na czynniki atmosferyczne, a także przemieszczanie w poziomie i obciążenia. Podkładki rozkładające obciążenie i maty ochronne zapobiegają uszkodzeniu podłoża. W przypadku przebudowy produkty można łatwo zdemontować i wykorzystać ponownie.
