Schlüter-BEKOTEC-EN-FK-PS  Samoprzylepna, lekka płyta z wypukłościami

System wypukłości Schlüter-BEKOTEC jako jastrych pływający sprawia, że układane na nim okładziny z ceramiki i kamienia naturalnego będą trwale wolne od pęknięć. Przy zastosowaniu rur grzewczych Schlüter można wykonać system jastrychowy do ogrzewania podłogowego BEKOTEC-THERM.

Schlüter-BEKOTEC-EN-FK-PS, to pokryta od spodu warstwą samoprzylepną płyta z wypukłościami do jastrychu w której mocowane są rury grzewcze Schlüter (o średnicy 10 mm). Poszczególne płyty z wypukłościami można wetknąć jedna w drugą jednym rzędem wypukłości i po usunięciu folii ochronnej w prosty sposób ułożyć na danym podłożu.

Schlüter-BEKOTEC-ENFGK-PS to dopasowana do niej płyta wyrównująca, która również posiada od spodu warstwę samoprzylepną. Umieszcza się ją przed rozdzielaczem obwodów grzewczych, dzięki czemu montaż rur grzewczych w szafce rozdzielacza jest dużo łatwiejszy.


Schlüter-BEKOTEC-EN-FK-PS  Samoprzylepna, lekka płyta z wypukłościami

Zdjęcie produktowe BEKOTEC-EN-FK-PS 1©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN-FK-PS 2©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN-FK-PS 3©Schlüter-Systems KG
Rysunek przekrojowy BEKOTEC-EN-FK-PS 1©Schlüter-Systems KG
zoom_out_map search
Zdjęcie produktowe BEKOTEC-EN-FK-PS 1
Zdjęcie produktowe BEKOTEC-EN-FK-PS 2
Zdjęcie produktowe BEKOTEC-EN-FK-PS 3
Rysunek przekrojowy BEKOTEC-EN-FK-PS 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Ogólne informacje o produktach

Schlüter-BEKOTEC-EN-12-F-PS to sprawdzony system konstrukcji do wykonywania pozbawionych spękań posadzek, funkcjonalnie niezawodnych jastrychów oraz jastrychów ogrzewanych z okładziną ceramiczną, z kamienia naturalnego oraz z innych materiałów wykładzinowych.

Ten zespolony system przyklejany jest bezpośrednio do nośnych, przenoszących obciążenia podłoży – takich jak na przykład beton, istniejące jastrychy czy drewniane konstrukcje stropów. Naniesiony na spodnią stronę płyty specjalny klej zapewnia znakomitą przyczepność do podłoża. W przypadku ogrzewania należy sprawdzić podłoże pod kątem odpowiedniości (spoiny dylatacyjne, brzegowe paski izolacyjne itd.).

System ten oparty jest na płycie z wypukłościami do jastrychu BEKOTEC-EN-12-FK, wyposażonej dodatkowo w specjalny klej na spodniej stronie. Geometria płyty z wypukłościami BEKOTEC-EN-12-F-PS decyduje o minimalnej grubości warstwy jastrychu, która wynosi 20 mm pomiędzy wypukłościami i 8 mm nad nimi. Wypukłości rozłożone są w sposób umożliwiający zaciśnięcie systemowych rur grzewczych o średnicy 10 mm w siatce 50 mm w celu wykonania jastrychu ogrzewanego.

Ogrzewanie podłogowe jest łatwe w regulacji i może optymalnie pracować przy niskich temperaturach zasilania, ponieważ tylko stosunkowo niewielka masa jastrychu (przy pokryciu wynoszącym 8 mm ok. 40 kg/m² ≙ 20 l/m²) musi być podgrzewana lub schładzana.

Skurcz, do którego dochodzi podczas twardnienia jastrychu, jest redukowany modułowo w siatce wypukłości. Dzięki temu naprężenia wynikające z odkształceń skurczowych nie mogą oddziaływać na całą powierzchnię. Można zatem zrezygnować z wykonania dylatacji.

Gdy po jastrychu cementowym można już chodzić, przykleja się na niego matę oddzielającą Schlüter-DITRA (alternatywnie: Schlüter-DITRA-DRAIN 4 lub Schlüter-DITRA-HEAT) (jastrych anhydrytowy ≤ 2 CM-%). Bezpośrednio na macie oddzielającej układa się metodą cienkowarstwową płytki ceramiczne lub płyty z kamienia naturalnego. Spoiny dylatacyjne w warstwie posadzki należy wykonać przy użyciu profili Schlüter-DILEX, zachowując wymagane odstępy.

Materiały okładzinowe niewrażliwe na pęknięcia, jak np. parkiet czy wykładziny dywanowe, układa się bezpośrednio na jastrychu po osiągnięciu właściwej dla danego materiału wilgotności końcowej.
Więcej informacji można znaleźć w naszym podręczniku technicznym.

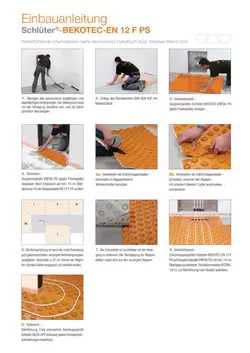

  1. BEKOTEC-EN-12-F-PS należy ułożyć na wystarczająco nośnym i równym podłożu. Należy je sprawdzić pod kątem czystości i zgodności materiałowej. Należy usunąć elementy mogące utrudniać uzyskanie odpowiedniej przyczepności. Przed ułożeniem podłoże musi być wolne od pyłów, dlatego należy je dokładnie odkurzyć.

    Wskazówka: gruntowanie podłoża nie jest obowiązkowe, jednak w razie potrzeby można je wykonać, używając dostępnego w handlu środka dyspersyjnego bez gruboziarnistych składników takich jak np. piasek kwarcowy. Większe nierówności należy wcześniej zniwelować za pomocą jastrychów lub odpowiedniej masy niwelującej.
  2. Brzegi okładziny graniczące ze ścianą lub inną zabudową należy oddzielić paskiem brzegowym Schlüter-BEKOTEC-BRS-808-KSF o grubości 8 mm. Zintegrowana na pasku brzegowym samoprzylepna podpórka posiada na dolnej stronie pasmo samoprzylepne do mocowania. Pasek brzegowy zostaje dociśnięty do ściany przez przyklejenie do podłoża i naciągnięcie podpórki. Przy ułożeniu płyty z wypukłościami BEKOTEC na stopce samoprzylepnej powstaje połączenie, które mocuje płytę do podłoża i zapobiega przemieszczaniu się jej podczas wylewania jastrychu płynnego.

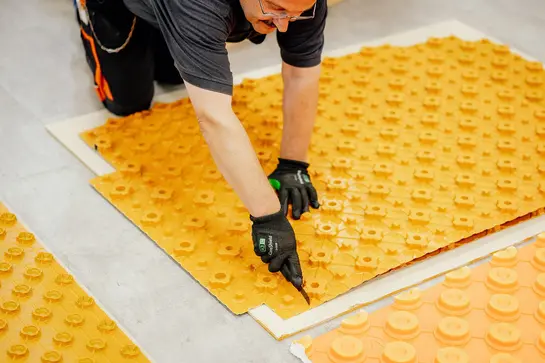

  3. Płyty z wypukłościami BEKOTEC-EN-12-F-PS muszą być dokładnie przycięte w obszarze krawędzi. W celu połączenia płyt BEKOTEC należy nałożyć jedną na drugą na zakładkę jednym rzędem wypukłości. W celu ułożenia płyt z wypukłościami należy zdjąć z BEKOTEC-EN-12-F-PS folię ochronną i położyć płytę na podłożu. Można ją podnosić i ustawiać ponownie, dopóki nie zostanie dociśnięta. Kiedy jednak płyta z wypukłościami zostanie dociśnięta, wówczas trwale wiąże się z podłożem za pomocą kleju naniesionego na spodnią stronę. W obszarze drzwi i w obszarze rozdzielacza w celu ułatwienia prowadzenia rur można zastosować gładką płytę wyrównawczą BEKOTEC-ENFGK-PS. Również w tym przypadku do mocowania służy klej naniesiony na spodnią stronę. Samoprzylepna listwa zaciskowa do rur Schlüter-BEKOTEC-ZRKL 10/12 umożliwia precyzyjne prowadzenie rur w tym obszarze.
  4. Aby wykonać ogrzewanie podłogowe BEKOTEC-THERM, między podciętymi wypukłościami należy zacisnąć przynależne do systemu rury grzewcze o średnicy 10 mm. Rozstaw rur należy dobrać odpowiednio do wymaganej mocy ogrzewania na podstawie wykresów mocy grzewczej BEKOTEC.
  5. Na płycie z wypukłościami układa się świeży jastrych cementowy o klasie CT-C25-F4, maks. F5, lub jastrych anhydrytowy CA-C25-F4, maks. F5, z minimalną warstwą przykrycia wynoszącą 8 mm (zalecane kruszywo 0–4 mm). W celu wyrównania wysokości można częściowo zwiększyć grubość warstwy przykrycia do maks. 15 mm. Podczas nakładania jastrychu płynnego należy zwrócić uwagę na staranne ułożenie płyt z wypukłościami i zamknięcie przyciętych krawędzi / punktów końcowych. Należy zapobiec wciekaniu jastrychu za płyty BEKOTEC.

    Wskazówka: odmienne właściwości jastrychu należy wcześniej skonsultować z ekspertami technicznymi z naszego działu sprzedaży. Aby zapobiec przenoszeniu się odgłosu kroków między dwoma pomieszczeniami, należy oddzielić jastrych profilem dylatacyjnym Schlüter-DILEX-DFP.
  6. Bezpośrednio po osiągnięciu wytrzymałości początkowej umożliwiającej chodzenie po jastrychu cementowym, należy przykleić matę oddzielającą DITRA (alternatywnie: DITRA-DRAIN 4 lub DITRA-HEAT) zgodnie ze wskazówkami obróbki zawartymi w opisie technicznym produktu 6.1 (alternatywnie: 6.2 lub 6.4). Jastrychy anhydrytowe można pokryć matą oddzielającą po osiągnięciu wilgotności końcowej ≤ 2 CM-%.
  7. Jako elastyczną spoinę brzegową w obszarze przejścia między podłogą a ścianą należy zamontować profil dylatacyjny narożny Schlüter-DILEX-EK lub -RF (patrz informacja o produkcie 4.14). Nadmiar paska brzegowego BEKOTEC-BRS-808-KSF należy wcześniej odciąć.
  8. W przypadku zastosowania ceramicznej podłogi klimatyzowanej Schlüter-BEKOTEC-THERM jako ogrzewania podłogowego gotowa konstrukcja posadzki może być nagrzana już po siedmiu dniach. Zaczynając od temperatury zasilania 25°C, codziennie można podwyższać temperaturę o maks. 5°C, aż do osiągnięcia wymaganej temperatury użytkowej.
  9. Materiały okładzinowe, które nie są zagrożone pękaniem (np. parkiet, wykładzina dywanowa lub wykładzina z tworzywa sztucznego), należy nakładać bezpośrednio na płyty BEKOTEC wypełnione jastrychem, bez maty oddzielającej. Należy przy tym dostosować wysokość jastrychu do grubości poszczególnych materiałów.

    Wskazówka: oprócz obowiązujących wytycznych dotyczących obróbki należy przestrzegać dopuszczalnej wilgotności końcowej jastrychu dla wybranego materiału pokryciowego. Szczegółowe wskazówki dotyczące obróbki w połączeniu z okładzinami nieceramicznymi znajdują się w instrukcji technicznej dla Schlüter-BEKOTEC-THERM. Można je również uzyskać od specjalistów technicznych w naszym dziale sprzedaży.

Płyta Schlüter-BEKOTEC-EN-12-F-PS wykonana jest z odpornej na ściskanie, tłoczonej folii polistyrenowej, na której spodnią stronę naniesiony jest klej. Nadaje się ona do stosowania w przypadku tradycyjnie układanych jastrychów na bazie cementu lub anhydrytu, jak również jastrychów płynnych. Podczas przechowywania materiał należy chronić przed mrozem i promieniowaniem UV.

Schlüter-BEKOTEC-EN-12-F-PS i -ENFGK PS są odporne na gnicie i nie wymagają specjalnej pielęgnacji ani konserwacji.
Przed układaniem jastrychu i w trakcie jego układania należy zabezpieczyć płytę z wypukłościami przed uszkodzeniem w wyniku oddziaływań mechanicznych odpowiednimi środkami, np. poprzez ułożenie desek jako ciągów komunikacyjnych.
