Schlüter-BEKOTEC-EN-F-PS  Samoprzylepna, uniwersalna płyta z wypukłościami

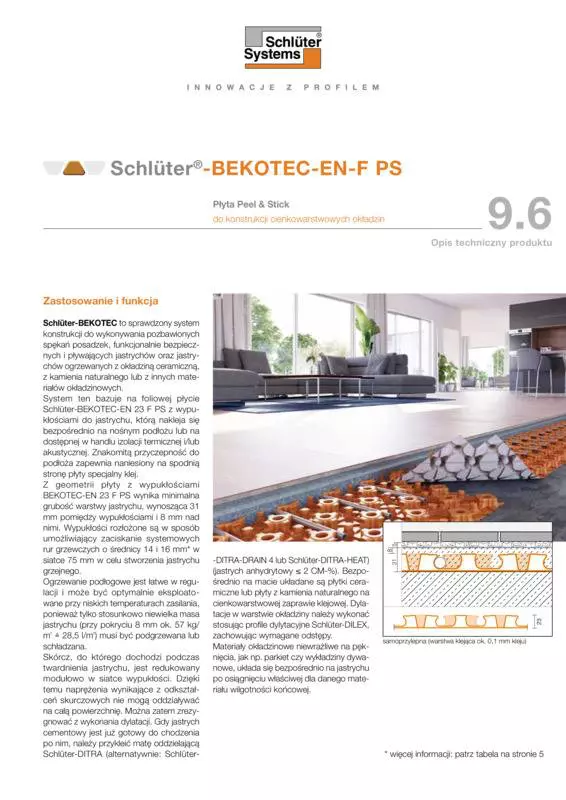

Schlüter-BEKOTEC to sprawdzony system konstrukcji do wykonywania funkcjonalnie niezawodnych i pływających jastrychów oraz jastrychów ogrzewanych. Umożliwia on wykonywanie okładzin ceramicznych, z kamienia naturalnego oraz z innych materiałów okładzinowych.

System ten bazuje na foliowej płycie Schlüter-BEKOTEC-EN-23-F-PS z wypukłościami do jastrychu, którą nakleja się bezpośrednio na nośnym podłożu lub na dostępnej w handlu izolacji termicznej i/lub akustycznej. Naniesiony na spodnią stronę płyty specjalny klej zapewnia znakomitą przyczepność do podłoża.

Geometria płyty z wypukłościami BEKOTEC-EN-23-F-PS decyduje o minimalnej grubości warstwy jastrychu, która wynosi 31 mm pomiędzy wypukłościami i 8 mm nad nimi.Wypukłości rozłożone są w sposób umożliwiający zaciśnięcie systemowych rur grzewczych o średnicy 14 mm i 16 mm w rozstawie 75 mm w celu wykonania jastrychu ogrzewanego. Ogrzewanie podłogowe jest łatwe w regulacji i może optymalnie pracować przy niskich temperaturach zasilania, ponieważ tylko stosunkowo niewielka masa jastrychu (przy pokryciu wynoszącym 8 mm ok. 57 kg/m2 ≙ 28,5 l/m2) musi być podgrzewana lub schładzana.

Skurcz, do którego dochodzi podczas twardnienia jastrychu, jest redukowany modułowo w siatce wypukłości. Dzięki temu naprężenia wynikające z odkształceń skurczowych nie mogą oddziaływać na całą powierzchnię. Można zatem zrezygnować z wykonania dylatacji w jastrychu. Gdy jastrych cementowy jest już gotowy do chodzenia po nim, należy przykleić matę oddzielającą Schlüter-DITRA (alternatywnie: Schlüter-DITRA-DRAIN 4 lub Schlüter-DITRA-HEAT) (jastrych anhydrytowy ≤ 2 CM-%). Bezpośrednio na macie układane są metodą cienkowarstwową płytki ceramiczne lub płyty z kamienia naturalnego.Spoiny dylatacyjne w warstwie posadzki należy wykonać przy użyciu profili Schlüter-DILEX, zachowując wymagane odstępy.

Materiały okładzinowe niewrażliwe na pęknięcia, jak np. parkiet czy wykładziny dywanowe, układa się bezpośrednio na jastrychu po osiągnięciu właściwej dla danego materiału wilgotności końcowej.

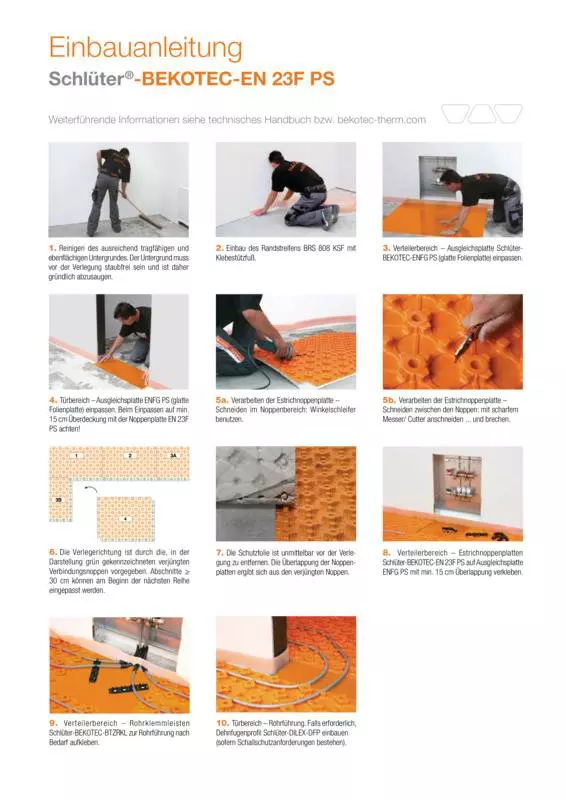

1. BEKOTEC-EN-23-F-PS należy ułożyć na wystarczająco nośnym i równym podłożu bez punktowych wybrzuszeń (np. pozostałości zaprawy). Podłoże należy sprawdzić pod kątem czystości i zgodności materiałowej. Należy usunąć elementy mogące utrudniać uzyskanie odpowiedniej przyczepności. Podłoże musi być przed ułożeniem odpylone i dlatego należy je gruntownie odkurzyć.

2. Wskazówka: gruntowanie podłoża nie jest obowiązkowe, jednak w razie potrzeby można je wykonać, używając dostępnego w handlu dyspersyjnego środka gruntującego bez gruboziarnistych składników takich jak np. piasek kwarcowy.

   Większe nierówności należy wcześniej zniwelować za pomocą jastrychów lub odpowiedniej masy niwelującej. Uwzględniając wymagania dotyczące izolacji akustycznej i/lub termicznej, należy w razie potrzeby ułożyć na podłożu odpowiednią dodatkową izolację.
   Jeśli na podłożu nośnym ułożone są kable lub rury, to zgodnie z DIN 18560-2 nad warstwą wyrównawczą na całej powierzchni należy ułożyć izolację tłumiącą odgłosy kroków. Przy wyborze odpowiedniej izolacji należy uwzględnić maksymalną ściśliwość CP3 (≤ 3 mm).
3. Brzegi okładziny graniczące ze ścianą lub inną zabudową należy oddzielić paskiem brzegowym Schlüter-BEKOTEC-BRS-808-KSF o grubości 8 mm. Zintegrowana na taśmie brzegowej samoprzylepna podpórka posiada na górnej i dolnej stronie samoprzylepny pasek mocujący. Taśma brzegowa zostaje dociśnięta do ściany przez przyklejenie do podłoża lub najwyższej warstwy izolacyjnej i naciągnięcie podpórki. Po ułożeniu płyty z wypukłościami BEKOTEC na stopce samoprzylepnej powstaje połączenie, które mocuje płytę do podłoża i zapobiega przemieszczaniu się jej podczas wylewania jastrychu płynnego.

4. Płyty z wypukłościami BEKOTEC-EN-23-F-PS muszą być dokładnie przycięte w obszarze krawędzi. W celu połączenia płyt BEKOTEC należy nałożyć jedną na drugą na zakładkę jednym rzędem wypukłości. W celu ułożenia płyt z wypukłościami należy zdjąć z BEKOTEC-EN-23-F-PS folię ochronną i położyć płytę na podłożu. Można ją podnosić i ustawiać ponownie, dopóki nie zostanie dociśnięta. Kiedy jednak płyta z wypukłościami zostanie dociśnięta, wówczas trwale wiąże się z podłożem za pomocą kleju będącego na spodniej stronie.
   W obszarze drzwi i w obszarze rozdzielacza w celu ułatwienia prowadzenia rur można zastosować gładką płytę wyrównawczą Schlüter-BEKOTEC-ENFG-PS. Również w tym przypadku do mocowania służy klej naniesiony na spodnią stronę. Samoprzylepna listwa zaciskowa do rur Schlüter-BEKOTEC-ZRKL umożliwia precyzyjne prowadzenie rur w tym obszarze.

5. Aby wykonać ogrzewanie podłogowe Schlüter-BEKOTEC-THERM, między podciętymi wypukłościami należy zacisnąć przynależne do systemu rury grzewcze o średnicy 14 lub 16 mm. Rozstaw rur należy dobrać odpowiednio do wymaganej mocy ogrzewania na podstawie wykresów mocy grzewczej Schlüter-BEKOTEC.

6. Na płycie z wypukłościami ułożyć świeży jastrych cementowy lub anhydrytowy z minimalną warstwą przykrycia wynoszącą 8 mm. Zarówno w przypadku jastrychów cementowych, jak i anhydrytowych należy zachować wytrzymałość na ściskanie od C20 do C35 oraz wytrzymałość na rozciąganie przy zginaniu F4, maks. F5. Jeśli jastrych cementowy ma klasę kurczliwości SW1, możliwe jest również zastosowanie produktów o wyższej wytrzymałości na rozciąganie. W celu wyrównania wysokości można częściowo zwiększyć grubość warstwy przykrycia do maks. 25 mm. Podczas wylewania jastrychu płynnego należy zwrócić uwagę na staranne ułożenie płyt z wypukłościami i zamknięcie przyciętych krawędzi / punktów końcowych. Należy zapobiec wpływaniu jastrychu pomiędzy płyty BEKOTEC. Należy tu uwzględnić dopuszczone do tego zastosowania rodzaje jastrychów.

   Wskazówka: odmienne właściwości jastrychu należy wcześniej skonsultować z ekspertami technicznymi z naszego działu sprzedaży. Aby zapobiec przenoszeniu się odgłosu kroków między dwoma pomieszczeniami, należy oddzielić jastrych profilem dylatacyjnym Schlüter-DILEX-DFP.
7. Bezpośrednio po osiągnięciu wytrzymałości początkowej umożliwiającej chodzenie po jastrychu cementowym należy przykleić matę oddzielającą DITRA (alternatywnie: DITRA-DRAIN 4 lub DITRA-HEAT) zgodnie ze wskazówkami obróbki zawartymi w opisach technicznych produktów. Jastrychy anhydrytowe można pokryć matą oddzielającą po osiągnięciu wilgotności końcowej ≤ 2 CM-%.

8. Bezpośrednio na macie oddzielającej można ułożyć metodą cienkowarstwową okładzinę z ceramiki lub kamienia naturalnego. Zgodnie z obowiązującymi zaleceniami okładzina leżąca na macie oddzielającej musi być podzielona dylatacjami na odpowiednie pola. Do wykonania spoin dylatacyjnych należy zastosować profile dylatacyjne Schlüter-DILEX-BWB, -BWS, -KS lub -AKWS (patrz informacje o produkcie 4.6–4.8 i 4.18).

9. Jako elastyczną spoinę brzegową w obszarze przejścia między podłogą a ścianą należy zamontować profil dylatacyjny narożny Schlüter-DILEX-EK lub -RF (patrz opis techniczny produktu 4.14). Nadmiar paska brzegowego Schlüter-BEKOTEC-BRS należy wcześniej odciąć.

10. W przypadku zastosowania ceramicznej podłogi klimatyzowanej Schlüter-BEKOTEC-THERM jako ogrzewania podłogowego, gotowa konstrukcja posadzki może zostać nagrzana już po siedmiu dniach. Zaczynając od temperatury zasilania 25°C, codziennie można podwyższać temperaturę o maks. 5°C, aż do osiągnięcia wymaganej temperatury użytkowej.

11. Materiały okładzinowe, które nie są zagrożone pękaniem (np. parkiet, wykładzina dywanowa lub wykładzina z tworzywa sztucznego), należy nakładać bezpośrednio na płyty BEKOTEC wypełnione jastrychem, bez maty oddzielającej. Wysokość jastrychu musi być przy tym dostosowana do grubości danego materiału.

    Wskazówka: oprócz obowiązujących wytycznych dotyczących obróbki należy przestrzegać dopuszczalnej wilgotności końcowej jastrychu dla wybranego materiału okładzinowego. Szczegółowe wskazówki dotyczące obróbki w połączeniu z okładzinami nieceramicznymi znajdują się w instrukcji technicznej dla Schlüter-BEKOTEC-THERM. Można je również uzyskać od specjalistów technicznych w naszym dziale sprzedaży.

Płyta BEKOTEC-EN 23-F-PS wykonana jest z odpornej na ściskanie, tłoczonej folii polistyrenowej, na której spodnią stronę naniesiony jest klej. Nadaje się ona do stosowania w przypadku tradycyjnie układanych jastrychów na bazie cementu lub anhydrytu, jak również jastrychów płynnych. Podczas przechowywania materiał należy chronić przed mrozem i promieniowaniem UV.
