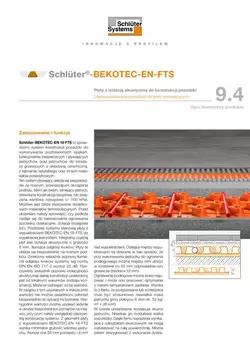

Schlüter-BEKOTEC-EN-FTS  Wyciszająca płyta z wypukłościami do jastrychu

Schlüter-BEKOTEC-EN 18 FTS to sprawdzony system konstrukcji do wykonywania pozbawionych spękań, funkcjonalnie niezawodnych i pływających jastrychów oraz jastrychów ogrzewanych z okładziną ceramiczną lub z kamienia naturalnego oraz z innych materiałów posadzkowych.

System układa się w sposób pływający bezpośrednio na nośnym, przenoszącym obciążenia podłożu, takim jak beton, istniejące jastrychy lub drewniana konstrukcja stropowa lub odpowiednie podsypki (> 100 kPa). Dozwolone jest również wykorzystanie dodatkowych materiałów termoizolacyjnych. Przed układaniem należy uprzednio sprawdzić, czy podłoże jest odpowiednie do zastosowania ogrzewania (szczeliny dylatacyjne, paski brzegowe itd.). Podstawę systemu stanowi płyta z wypukłościami BEKOTEC-EN 18 FTS do jastrychu ze zintegrowaną izolacją akustyczną 5 mm, tłumiącą odgłosy kroków, którą układa się bezpośrednio na nośnym podłożu. Określona dla systemu według normy DIN EN ISO 717-2 izolacja odgłosów kroków wynosi 25 dB. Rzeczywisty wskaźnik podwyższenia izolacji akustycznej konstrukcji uzależniony jest od lokalnych warunków (rodzaju konstrukcji). Może on odbiegać od tej wartości. W związku z tym wartości uzyskanych w trakcie badań nie można przekładać na konkretne sytuacje budowlane. Potwierdzone wartości można uzyskać jedynie poprzez dokonanie bezpośrednich pomiarów na miejscu z uwzględnieniem rzeczywistych warunków konstrukcyjnych. Geometria płyty z wypukłościami BEKOTEC-EN 18 FTS decyduje o minimalnej grubości warstwy jastrychu. Wynosi ona 26 mm pomiędzy wypukłościami i 8 mm nad nimi. Wypukłości zostały rozłożone w ten sposób, że przy wykonaniu jastrychu z ogrzewaniem podłogowym w siatce o rozstawie 50 mm można zacisnąć odpowiednie rury grzewcze (o średnicy 12 mm).

Ogrzewanie podłogowe jest łatwe w regulacji i może optymalnie pracować przy niskich temperaturach zasilania. Dzieje się tak, ponieważ musi być podgrzewana lub schładzana jedynie stosunkowo niewielka masa jastrychu (przy pokryciu wynoszącym 8 mm ok. 52 kg/m² ≙ 26 l/m²).

Podczas twardnienia jastrychu występuje skurcz. Jest on redukowany modułowo w siatce wypukłości. Dzięki temu naprężenia wynikające z odkształceń skurczowych nie mogą oddziaływać na całą powierzchnię. Dlatego można zrezygnować z wykonania dylatacji w jastrychu. Gdy po jastrychu cementowym można już chodzić, przykleja się na niego matę oddzielającą Schlüter-DITRA (alternatywnie: Schlüter-DITRA-DRAIN 4 lub Schlüter-DITRA-HEAT) (jastrych anhydrytowy ≤ 2% w skali CM).

Bezpośrednio na macie oddzielającej układa się metodą cienkowarstwową płytki ceramiczne lub płyty z kamienia naturalnego. Spoiny dylatacyjne w warstwie posadzki wykonuje się przy użyciu profili Schlüter-DILEX, zachowując wymagane odstępy.

Materiały okładzinowe, które są niewrażliwe na pęknięcia (np. parkiet czy wykładziny dywanowe), są układane bezpośrednio na jastrychu po osiągnięciu właściwej dla danego materiału wilgotności końcowej.

Dalsze informacje można znaleźć w naszej instrukcji technicznej.

Dane techniczne

1. Rozmiar wypukłości: ok. 40 mm
   Rozstaw układania rur: 50, 100, 150 mm ...
   Rury grzewcze należące do systemu: ø 12 mm
   Wypukłości posiadają podcięcia, dzięki czemu rury grzewcze są stabilnie utrzymywane bez klamer mocujących.
2. Łączenia:
   w celu łączenia płyty z wypukłościami są nakładane na siebie jednym rzędem wypukłości i wciskane jedna w drugą.
3. Powierzchnia użytkowa: 1,4 x 0,8 m = 1,12 m²
   Wysokość płyty: 23 mm (w tym 5 mm izolacji akustycznej)
4. Opakowanie: 10 szt./karton = 11,2 m²
   Wymiary kartonu wynoszą ok. 1500 x 855 x 185 mm.

• Przyrzeczenie gwarancji:
  w przypadku przestrzegania wskazówek montażowych i użytkowania okładziny zgodnie z przeznaczeniem, firma Schlüter-Systems przyznaje pięcioletnią gwarancję na właściwości użytkowe i brak uszkodzeń konstrukcji posadzki.
• Okładzina bez pęknięć:
  system BEKOTEC jest zaprojektowany w taki sposób, że naprężenia wywołane przez utwierdzenie jastrychu są modułowo redukowane w siatce między wypukłościami płyty. W tym przypadku nie stosuje się wzmocnienia konstrukcyjnego, jak np. zbrojenia jastrychu.
• Konstrukcja mało podatna na wybrzuszenia:
  konstrukcja posadzki wykonana według systemu BEKOTEC jest w stanie gotowym do użytkowania pozbawiona naprężeń własnych, dzięki czemu powstawanie wybrzuszeń w powierzchni jest praktycznie wykluczone. W szczególności dotyczy to również naprężeń związanych ze zmianą temperatury, np. przy jastrychach grzewczych.
• Jastrych bez dylatacji:
  można zrezygnować z dylatacji w jastrychu, ponieważ w systemie BEKOTEC naprężenia redukowane są równomiernie na całej powierzchni.
• Dylatacje odpowiadające siatce spoin okładziny z płytek lub płyt:
  w systemie BEKOTEC rozmieszczenie dylatacji można dostosować do wybranej siatki spoin okładziny w trakcie układania płytek lub płyt, ponieważ nie trzeba przenosić dylatacji z jastrychu na okładzinę. Należy przestrzegać jedynie ogólnych zasad dylatowania pól okładziny.
• Krótki czas trwania robót budowlanych:
  na jastrych wykonany według systemu BEKOTEC, po osiągnięciu przez niego wytrzymałości pozwalającej po nim chodzić, naklejana jest mata oddzielająca, a na niej układana jest okładzina ceramiczna lub kamień naturalny czy sztuczny. W przypadku montażu ogrzewania podłogowego podłoga może być nagrzewana już po siedmiu dniach od położenia okładziny.
• Niewielkie zapotrzebowanie na materiał:
  przy pokryciu jastrychem o grubości 8 mm potrzeba tylko ok. 52 kg/m² ≙ 26 l/m² masy jastrychu. To zaleta, która przekłada się na obliczenia statyczne.
• Szybko reagujące ogrzewanie podłogowe:
  konstrukcja posadzki wykonana według systemu BEKOTEC w połączeniu z ogrzewaniem podłogowym szybciej reaguje na zmiany temperatury w porównaniu z konwencjonalnymi jastrychami grzewczymi, ponieważ do nagrzania lub schłodzenia jest znacznie mniejsza masa. Dzięki temu ogrzewanie podłogowe może pracować w trybie niskotemperaturowym, co pozwala zaoszczędzić energię.

1. Schlüter-BEKOTEC-EN 18 FTS układa się na wystarczająco nośnym podłożu. Podłoża muszą mieć równą powierzchnię bez punktowych wybrzuszeń (np. pozostałości zaprawy). Większe nierówności muszą zostać wcześniej zniwelowane za pomocą jastrychu lub odpowiedniej podsypki. W razie potrzeby należy ułożyć na podłożu dodatkową, odpowiednią, odporną na nacisk izolację termiczną. Należy uwzględnić przy tym wymagania dotyczące izolacji termicznej. Dodatkowa izolacja akustyczna nie jest dozwolona.
2. Styki okładziny ze ścianą lub inną zabudową należy oddzielić paskiem brzegowym BEKOTEC-BRS zależnie od rodzaju i wysokości jastrychu. Zintegrowana na taśmie brzegowej samoprzylepna podpórka posiada na górnej i dolnej stronie samoprzylepny pasek mocujący. Przez przyklejenie pasma samoprzylepnego do podłoża i naciągnięcie stopki pasek brzegowy zostaje dociśnięty do ściany. Ułożenie płyty z wypukłościami BEKOTEC na stopce samoprzylepnej tworzy połączenie, które mocuje płytę do podłoża i podczas montażu zapobiega podciekaniu jastrychu płynnego pod płytę.
3. Aby uniknąć mostków akustycznych, płyty z wypukłościami BEKOTEC-EN 18 FTS muszą być dokładnie przycięte do obszaru brzegowego. W celu połączenia płyty zatrzaskuje się na stożkowych wypustkach łączących (patrz zdjęcie).

   W obszarze drzwi i w obszarze rozdzielacza w celu ułatwienia prowadzenia rur można zastosować gładką płytę wyrównawczą Schlüter-BEKOTEC-EN 18 FGTS 5. Tę płytę układa się poniżej płyt z wypukłościami i mocuje taśmą dwustronnie klejącą. W razie potrzeby w miejscach przejściowych należy precyzyjnie usunąć izolację akustyczną płyty z wypukłościami. Samoprzylepna listwa zaciskowa do rur Schlüter-BEKOTEC-ZRKL 10/12 umożliwia precyzyjne prowadzenie rur w tym obszarze.
4. Aby wykonać ogrzewanie podłogowe BEKOTEC-THERM, między podciętymi wypukłościami należy zacisnąć odpowiednie rury grzewcze. Rozstaw rur należy dobrać tak, by odpowiadały wymaganej mocy ogrzewania na podstawie wykresów mocy grzewczej BEKOTEC.
5. Podczas układania jastrychu świeży jastrych cementowy lub anhydrytowy wprowadza się na płytę z wypukłościami, tworząc minimalną warstwę jastrychu o grubości 8 mm. Zarówno w przypadku jastrychu cementowego, jak i anhydrytowego należy zachować wytrzymałość na ściskanie od C20 do C35 oraz wytrzymałość na rozciąganie przy zginaniu F4, maks. F5. Jeśli jastrych cementowy ma klasę kurczliwości SW1, możliwe jest również zastosowanie produktów o wyższej wytrzymałości na rozciąganie. W celu wyrównania wysokości można częściowo zwiększyć grubość warstwy przykrycia do maks. 20 mm. Można również stosować odpowiednie jastrychy płynne CAF/CTF o stosownej specyfikacji. Należy tu uwzględnić dopuszczone do tego zastosowania systemy jastrychowe.

   Wskazówka: w przypadku odmiennych właściwości jastrychu prosimy o wcześniejsze skonsultowanie się z ekspertami technicznymi z naszego działu sprzedaży w celu uzyskania szczegółowych informacji dotyczących konkretnego obiektu.

   Aby zapobiec przenoszeniu się odgłosu kroków między dwoma pomieszczeniami, należy oddzielić jastrych profilem dylatacyjnym Schlüter-DILEX-DFP.
6. Gdy tylko jastrych cementowy osiągnie wytrzymałość początkową i będzie można po nim chodzić, należy przykleić matę oddzielającą DITRA (alternatywnie: DITRA-DRAIN 4 lub DITRA-HEAT) zgodnie ze wskazówkami dotyczącymi obróbki zawartymi w opisach technicznych produktów. Jastrychy anhydrytowe można pokryć matą oddzielającą po osiągnięciu wilgotności końcowej ≤ 2% w skali CM.
7. Bezpośrednio na wierzchu maty oddzielającej można ułożyć metodą cienkowarstwową okładzinę z ceramiki lub kamienia naturalnego. Okładzina ceramiczna ułożona na wierzchu maty oddzielającej musi być rozdzielona dylatacjami na odpowiednie pola – zgodnie z obowiązującymi zaleceniami. Do wykonania spoin dylatacyjnych można zastosować profile dylatacyjne Schlüter-DILEX-BWB, BWS, KS, AKWS lub F (patrz opis techniczny produktu 4.6–4.8, 4.18 i 4.23). Jako elastyczną spoinę brzegową na styku podłogi i ściany montuje się dylatacyjny profil narożny Schlüter-DILEX-EK lub -RF (patrz opis techniczny produktu 4.14). Nadmiar paska brzegowego BEKOTEC-BRS 808 KSF jest wcześniej odcinany.
8. W przypadku zastosowania ceramicznej podłogi klimatyzowanej BEKOTEC-THERM jako ogrzewania podłogowego gotowa konstrukcja posadzki może być nagrzana już po 7 dniach. Zaczynając od temperatury zasilania 25°C, codziennie można podwyższać temperaturę o maks. 5°C, aż do osiągnięcia wymaganej temperatury użytkowej.
9. Materiały okładzinowe, które nie są zagrożone pękaniem (np. parkiet, wykładzina dywanowa lub wykładzina z tworzywa sztucznego), należy nakładać bezpośrednio na jastrych BEKOTEC, bez stosowania maty oddzielającej. Należy przy tym dostosować wysokość jastrychu do grubości poszczególnych materiałów.

   Wskazówka: oprócz obowiązujących wytycznych dotyczących obróbki prosimy o przestrzeganie dopuszczalnej wilgotności końcowej jastrychu dla wybranego materiału okładziny. Szczegółowe wskazówki dotyczące obróbki w połączeniu z okładzinami nieceramicznymi znajdują się w instrukcji technicznej dla Schlüter-BEKOTEC-THERM. Można je również uzyskać od specjalistów technicznych w naszym dziale sprzedaży.

Schlüter-BEKOTEC-EN 18 FTS z 5-milimetrową warstwą izolacji akustycznej jest wykonany z odpornej na nacisk, tłoczonej folii polistyrolowej. Włóknina izolująca akustycznie powstaje ze specjalnej mieszanki tkanin tekstylnych. Schlüter-BEKOTEC-EN 18 FTS nadaje się w przypadku tradycyjnie układanych jastrychów na bazie cementu lub anhydrytu, jak również jastrychów płynnych.
